Газовые котлы с двумя теплообменниками
Что такое битермический теплообменник? Какой котел лучше — с битермическим теплообменником или двумя раздельными? На этот вопрос мы постараемся ответить в нашей статье.

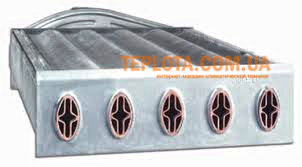

Битермический теплообменник – это вид теплообменника котла. Битермический теплообменник необходим для обеспечения нагрева теплоносителя отопления и проточной воды горячего водоснабжения, непосредственно в камере сгорания котла. Конструктивно битермический теплообменник можно охарактеризовать термином «труба в трубе» — в разрезе мы видим трубу разделенную на несколько секторов. Также эту модель называют «сдвоенным теплообменником». В одной части циркулирует теплоноситель отопления, в другой – вода для ГВС. К трубке крепятся специальные медные пластины — ребра теплообменника.
Схема показывает наглядно битермический теплообменник в разрезе. Внутренняя труба предназначена для горячей воды, а наружная для теплоносителя системы отопления. Битермическое исполнение теплообменника имеет свои достоинства и недостатки. Применение битермического теплообменника в котле делает его более дешевым. Не нужно дополнительно устанавливать трехходовой клапан и вторичный теплообменник. Это снижает стоимость котла и повышает надежность его работы. Недостатком битермического теплообменника является ограниченная работа в режиме ГВС и приготовление меньшего количества горячей воды, чем в котлах с двумя теплообменниками. Кроме этого, не рекомендуется использовать котлы с битермическими теплообменниками в районах, где вода содержит повышенное количество солей. Это обусловлено тем, что из-за большого перепада температур в
контурах отопления и ГВС процесс отложения солей происходит более интенсивно и теплообменник чаще забивается. Эту проблему частично могут предотвратить фильтры для воды, но все равно это не дает им преимущества. Несмотря на присущие недостатки, котлы с битермическим теплообменником — это самые популярные в продаже аппараты. За счет своей невысокой цены и положительных отзывах о работе, данная техника держит первенство в продажах котлов. Фильтры каталога интернет-магазина ТЕПЛОТА КОМ УА способны ограничить поиск среди котлов на основании различных параметров. Среди прочего, Вы можете ограничить показ только котлов с
Газовые котлы популярны среди потребителей благодаря своим небольшим размерам, удобному монтажу и умеренной цене. Стоит отметить простоту эксплуатации этого устройства и доступность топлива для обеспечения функционирования котла. Наш магазин предлагает купить любую модель из широкого ассортимента газовых котлов с разнообразными характеристиками.
Газовые котлы можно установить двумя способами:
Первый вариант имеет более крупные объёмы и вес, как правило, за счёт чугунного теплообменника. Такой котёл целесообразно использовать в частных домах, где можно оборудовать отдельное служебное помещение под .
Настенный котёл представляет компактное оборудование, которое прекрасно вписывается в интерьер кухни, ванной комнаты (при наличии окна). Благодаря высокому уровню современного дизайна такой котёл будет гармонично смотреться в обстановке любого стиля.
По цели и мощности эксплуатации газовый котёл может быть одноконтурным или двухконтурным, одноступенчатым или двухступенчатым, то есть работающим в одном или двух режимах. Одноконтурный котёл служит только для отопления, а .
Виды газовых котлов
По принципу работы газовые котлы делятся на две группы:
- конвекционные;
- конденсационные.
Первая группа котлов считается традиционным оборудованием, производящим отопление за счёт сжигания газа, при этом часть тепла уходит вместе с дымовыми отходами. Принцип работы такого котла прост, понятен, а цена относительно невысока.
Второй тип котлов разработан по новым технологиям, позволяющим более полно использовать теплоту сгорания газа. Это позволяет получить КПД примерно на 15-20 процентов выше, чем у конвекционной модели. А это означает соответственную экономию топлива и получение более дешевого тепла. Однако ощутимо выше, чем у конвекционного.
Разработкой и производством газовых котлов занимаются многие компании европейского и мирового уровня. Практически все современные модели оснащены надежной автоматизированной защитной системой, не требующей ручного управления, которая отвечает за подачу горючего и поддержание температуры в заданном режиме. Модели, оборудованные контроллером газового давления, гарантированы от перегрева, возгорания и других подобных поломок, поскольку он немедленно прекратит подачу газа в случае снижения давления, утечки топлива или угасания пламени.
Подробнее 2013-01-23 10 529
Во многих европейских газовых котлах, устанавливается битермический теплообменник. Судя по заверениям производителей – это снижает себестоимость производства и практически не отражается на теплоотдаче и КПД отопительного оборудования.
В интернете наоборот, можно найти множество статей, предостерегающих от покупки котлов с битермическим теплообменником. Чтобы разобраться, где истина необходимо узнать об особенностях конструкции и эксплуатации устройства.
Как устроен теплообменник битермического типа
Битермический теплообменник в разрезе, представляет собой две трубки разных диаметров, изготовленных из теплопроводящего материала. Внутренняя полость, изогнута в виде ромба. Основная трубка изготовлена из меди, внутренняя из алюминия (металл может меняться) в зависимости от изготовителя. Сверху прессованием или пайкой, закрепляются теплоаккумулирующие пластины.Принцип работы котла с теплообменником битермического типа, заключается в следующем:
- Пластины аккумулируют тепло и нагревают трубки с циркулирующим в них теплоносителем. Первый контур, основная труба теплообменника, предназначена для прокачки жидкости для системы отопления, второй (в виде ромба), для ГВС.
- Алгоритм работы котла следующий – пока не открыт кран горячей воды, по теплообменнику циркулирует исключительно теплоноситель системы отопления. Как только требуется подача ГВС, нагрев на отопление временно останавливается.
Получается, что двухконтурные газовые котлы с битермической конструкцией теплообменника, работают по принципу поочередного нагрева системы отопления и ГВС, что позволяет более точно расходовать тепло, получаемое от горелки.
Срок службы теплообменника, зависит от нескольких факторов: химического состава воды для ГВС, толщины стенок, заложенных производителем. Слабым местом и одновременно недостатком битермических теплообменников, считается подверженность оседанию накипи внутри стенок теплообменника.
Теплогенератор с двумя раздельными теплообменниками, продолжит работать на нагрев теплоносителя, после зарастания контура ГВС. Устройство битермического теплообменника газового котла, такой возможности не дает. После зарастания контура, работа котла полностью прекращается.
Как и чем промыть теплообменник с битермической конструкцией
Промывка теплообменника в котлах битермического типа, является обязательной и прописана в инструкции по эксплуатации. Фактически, производитель имеет право отказать в гарантийном обслуживании при нарушении этого условия. При своевременной промывке, достигается полное восстановление теплообменника – пропускной способности контура.Способов промывки несколько:
- В домашних условиях – самый простой метод, заключается в заполнении котла жидкостью для промывки и пропускании ее через контур, посредством бустера – насоса, создающего давление. Процедура занимает 15-20 минут и не требует разбора котла.
Недостаток ремонта своими руками в том, что некоторые используемые средства агрессивны и неправильное выполнение процедуры, нередко приводит к потере герметичности теплообменника. Устранить течь между контурами достаточно проблематично. Неисправность приводит к необходимости замены теплообменника. - В сервисном центре – оптимальный вариант обслуживания, позволяющий продлить срок службы котла и предотвратить его ранний выход из строя. Агрессивные химические вещества, при сервисном обслуживании применяют, только если не удалось восстановить пропускную способность более мягкими способами.
Существует еще несколько рецептов промывки теплообменника: применение уксусной или лимонной кислоты, и т.п. Народные способы малоэффективны и не приносят существенной пользы.
Какой теплообменник лучше – раздельный или битермический
Разница между битермическим и раздельным теплообменником, заключается не только в используемом принципе работы. Отличается диаметр внутренней полости контуров.Два теплообменника, работающих на ГВС и отдельно на отопление, больше в диаметре, поэтому зарастают дольше и менее подвержены отложению кальция на стенках.
Выбирая между раздельным теплообменником или битермическим, учитывают еще один фактор. Стоимость последнего устройства, намного ниже. В среднем, цена за котел снижается приблизительно на треть. Низкая стоимость, это главное преимущество теплообменника битермического типа.
Если регулярно проводится чистка теплообменника, а на подпитку системы отопления и подачу водоснабжения установлена система фильтрации, и водоподготовки, битермический котел прослужит не меньше чем аналог с двумя отдельными контурами.
