За что отвечает генератор в автомобиле. Автомобильный генератор: назначение и принцип работы

Не сделаем открытия, если скажем, что нередко бывают отключения электрической энергии. Это в свою очередь создает массу неудобств, как в быту, так и на производстве, а также в школах, дошкольных учреждениях, больницах и т.д.
Поэтому, чтобы иметь защиту от подобного рода неприятностей, надо просто купить генератор. Внезапные отключения электроэнергии могут вызвать не только отключение техники, но и надолго вывести ее из строя, если не испортить вовсе. Кроме того, отсутствие электроэнергии создает массу неудобств на любом производстве. Например, как продолжать операцию, если внезапно погас свет, а больной еще лежит на столе? Поэтому всякий осмотрительный человек заранее побеспокоится о качестве и стабильной работе своего предприятия или учреждения, а также о сохранности имущества, будь он бизнесмен, банкир, чиновник, владелец офиса, магазина или какой-либо недвижимости, требующей освещения или отопления.
Для таких случаев нам предлагают простой и становящийся все более популярным выход - использование генераторов. Чем они хороши? Во-первых, они пригодны как для домашнего использования, так и для промышленного. Все зависит от их мощности. Сейчас выпускаются очень удобные портативные бензиновые генераторы. Они выполнены в виде небольшого чемоданчика, который легко можно переносить с места на место. Во-вторых, данный вид генераторов легок в эксплуатации. Владелец, следуя прилагаемой инструкции, может быстро и легко научиться им пользоваться. Такие маленькие бензиновые генераторы имеют мощность до 1кВт.
Если же необходима большая мощность, допустим, до 6 кВт, то добрую службу вам сослужит инверторный бензиновый генератор. Он незаменим как источник резервного питания при непродолжительных перебоях в поставке электроэнергии. Чаще всего в генераторах данного вида используются двигатели марки Honda, которые обладают защитной системой от перенапряжения и контроля расхода масла.
А дизельные генераторы больше подойдут для промышленного использования. Им требуется 6-50 литров дизтоплива в зависимости от мощности. Необходимо учесть, что на запуск и остановку требуется время, а для установки дизельгенератора желательно иметь специальное помещение.
Преимущество генераторов еще и в их относительно низкой стоимости, экологичности, компактности. Кроме того, эти установки не создают лишнего шума, что также очень важно. Для промышленных целей выпускаются бензиновые электростанции мощностью 10 кВт. Получается, что с таким оборудованием вы будете защищены от любых неприятностей при перерывах в поставке электроэнергии и можете не беспокоиться о бесперебойной работе своего предприятия.

Данный материал является позновательно-информационным, и предназначен в основном для тех, кто не имел дела с автомобилями, или только приобрел свой первый авто. Рассмотрим одну из важных тем, а вернее ответим на вопрос, что такое автомобильный стартер и генератор, а так же, для чего нужен в автомобиле генератор и стартер, какую функцию они выполняют. Все это вы узнаете в этом познавательном материале.

И так, начнем с генератора. Основное предназначение генератора – обеспечить питанием электропотребителей автомобиля и зарядка аккумуляторной батареи (АКБ) при работающем двигателе.

За прошедшие годы конструкция генератора значительно изменилась, и ушли уже в прошлое генераторы постоянного тока, а так же вибрационные регуляторы напряжения. Теперь современные генераторы имеют повышенные удельные показатели, увеличилась их отдаваемая мощность, уменьшен вес и его габариты, появились надежные элементы защиты. Генераторы прошлых лет имели выходной ток 45-60А, а теперь их мощность значительно возросла и достигает 90-140 Ампер и даже выше. Все это объясняется наличием дополнительных приборов и оборудования в современных авто. Это и освещение, кондиционеры, системы отопления и развлечение современных автомобилей. Все это требует дополнительных ресурсов электроэнергии.

Для грузовиков и автобусов, а так же спецтехники устанавливают генераторы большой мощности, которые имеют отличия, по сравнению с легковыми автомобилями. Они имеют отличия по своей конструкции, к примеру, устанавливаются две полюсные системы ротора, насаженные на один вал, так же имеют 2 обмотки возбуждения и прочее. Для автовладельцев ниже перечислим основные виды неисправности генератора. Хотелось бы отметить, что ремонт стартера или генератора своими руками требует определенных знаний и навыков. Если таковых у вас нет, то рекомендуется обратиться к специалистам в этом деле.

Основные виды неисправности генератора:

Нет зарядки АКБ - светится контрольная лампа на приборной доске при работающем двигателе (перегорел предохранитель в цепи возбуждения генератора, ослаблен либо поврежден приводной ремень, обрыв или короткое замыкание в проводке, неисправен регулятор напряжения);
Аккумулятор разряжается в процессе эксплуатации автомобиля (нет контакта предохранителей в гнездах, ослаб приводной ремень, неисправен регулятор напряжения);
Аккумулятор перезаряжается в процессе эксплуатации автомобиля (неисправен регулятор напряжения, отсутствует дополнительный «+» на регуляторе напряжения у некоторых моделей генераторов);
Слышен сильный шум при работе генератора (ослабление гайки крепления шкива, неисправен выпрямительный блок, загрязнение контактных колец и щеток, отсутствие смазки в подшипниках или их износ, обрыв одной из обмоток статора);
и т. п.

Одними из самых ведущих фирм производителей генераторов являются такие бренды как VALEO, BOSCH, NIPPON DENCO, MAGNETI MARELLI, MOTORCRAFT, HITACHI, DELCO REMY, MITSUBISHI.

Автомобильный генератор - один из важнейших агрегатов в машине. Его функция заключается в том, чтобы вырабатывать и поставлять электроэнергию во все узлы, нуждающиеся в постоянном потреблении тока. Кроме того, он обеспечивает заряд аккумулятора во время старта автомобиля и в процессе рабаты двигателя.

Далее рассмотрим, из чего состоит электрогенератор в современных машинах, каков принцип работы и насколько важно содержать его в полной исправности. А также разберем какие есть разновидности приборов, применяемых в современных автомобилях.

Основные функции генератора переменного тока

Работа прибора заключается в преобразовании механической энергии, вырабатываемой коленвалом в электрический ток. В результате обеспечивается питание всех приборов, нуждающихся в электроэнергии. Электрическая энергия накапливается в аккумуляторе автомобиля. В обычном режиме именно он обеспечивает питание нуждающихся в токе систем.

Но при запуске машины именно стартер является основным потребителем энергии. Сила тока достигает сотен ампер, а напряжение в сети резко падает. Именно генератор в этот момент становится основным источником тока. Аккумуляторная батарея вырабатывает нестабильный ток, который не может обеспечить постоянное напряжение в электросети автомобиля.

Генератор тока является своего рода подстраховкой, так как именно он обеспечивает выработку и подачу электроэнергии во время резких скачков напряжения. Это может быть не только запуск двигателя, но и включение фар, переключение передач, а также начало работы дополнительных систем.

Кроме того, прибор обеспечивает заряд аккумуляторной батареи, которая так же важна для полноценной работы автомобиля.

Принцип работы

Существует два вида генераторов: постоянного и переменного тока. На большинстве современных автомобилей устанавливается второй тип генераторов. Они характерны тем, что магнитопровод и проводник у них неподвижны. Вращается только постоянный магнит, при вращении которого образуется ток. Это происходит потому, что контур катушки пронизывается переменным по величине и направлению магнитным потоком. В результате происходит равномерное нарастание и убывание энергии.

Таким образом, при прохождении мимо полюсов магнита наконечника магнитопровода образуется переменный по своей величине и направлению ток. В катушке он тоже меняется. Именно поэтому ток называется переменным. Конструкция агрегата позволяет ему вырабатывать достаточное количество электроэнергии даже при относительно медленном вращении, так как он имеет большое количество катушек и роторов, а вместо обычного магнита в нем установлен электрический.

Для всех моделей принцип работы генераторов практически одинаковый. Меняться могут лишь некоторые составляющие прибора, обеспечивающие выработку большего количества электроэнергии.

Как работает генератор переменного тока

Для тех, кто хотя бы немного разбирается в принципах выработки и распределения электроэнергии все предельно просто. В автомобиле имеется две электрические цепи: первичная и вторичная.

Между первичной и вторичной цепью стоит регулятор напряжения. Он вычисляет уровень напряжения во вторичной цепи, а в зависимости от этого задает параметры для первичной. Без регулятора напряжения в автомобиле мог бы контролироваться уровень напряжения и количество вырабатываемой электроэнергии.

Если напряжение в сети резко падает, на его показатели реагирует регулятор, и ток в цепи обмотки возбуждения повышается. В результате происходит увеличение магнитного поля, внутри электроприбора вырабатывается большее количество электроэнергии. Напряжение внутри механизма будет повышаться до тех пор, пока его рост не остановит регулятор.

Когда уровень тока во всей сети выравнивается, регулятор снова дает сигнал об увеличении напряжения в генераторе до нужного уровня. Таким образом, работа генератора напрямую зависит от количества потребляемой всеми системами автомобиля электроэнергии. А контролирует количество вырабатываемой энергии регулятор напряжения.

Важно! Работа генератора не зависит от оборотов двигателя. Если возникают сбои в электросети автомобиля, это связано либо с проблемами в самом генераторе, либо с неисправностью регулятора напряжения, но никак не с проблемами в работе двигателя. Устройство генератора позволяет вырабатывать нужное количество электроэнергии даже при небольших оборотах агрегата.

Ниже можно просмотреть видео с доступным пояснением схемы работы генератора переменного тока:

Как приводится в действие генератор

Генератор напряжения в автомобиле выполняет функцию преобразователя механической энергии в электрическую. Механическая энергия продуцируется от двигателя автомобиля. Устройство генератора выполнено таким образом, что шкив коленчатого вала передает движение к шкиву генератора. Между ними имеется ременное крепление, которое и обеспечивает эту передачу.

Все современные автомобили оснащены поликлиновыми ремнями, которые имеют хорошую гибкость и позволяют устанавливать на генераторах шкивы малого диаметра. А чем меньше диаметр этого узла, тем больше агрегат может вырабатывать энергии. Такая взаимосвязь обеспечивает высокие передаточные отношения, которые отличают высокооборотные генератора.

Из этого можно сделать вывод, что применение новых материалов и технологий в производстве генераторов постоянного и переменного тока позволяют увеличивать их производительность. Это весьма актуально для высокотехнологичных автомобилей с их повышенным потреблением электроэнергии.

Устройство генератора

Устройство генератора не слишком изменилось ос времен изобретения первых электрических механизмов постоянного и переменного тока, применяемых для продуцирования электроэнергии в автомобилях. Этот агрегат имеет следующее устройство:

  • корпус;
  • две крышки с отверстиями для вентиляции. Алюминиевые крышки стягиваются между собой тремя или четырьмя болтами;
  • ротор, вращающийся в двух подшипниках и приводящийся в движение при помощи шкива;
  • ток на обмотку электромагнита подается двумя медными кольцами и графитовыми щетками;
  • они, в свою очередь, соединяются с реле-регулятором, который и обеспечивает контроль за уровнем выработки электроэнергии внутри агрегата. В зависимости от модификации, реле может быть либо встроено в корпус, либо выносится за его пределы.

Все современные приборы оснащены вентиляторами охлаждения, которые не дают устройству перегреваться. Генераторы крепятся непосредственно к передней части двигателя при помощи специальных кронштейнов.

Статор генератора состоит из сердечника, обмотки, пазового клина, паза и вывода для соединения с выпрямителями. Ротор состоит из полюсной системы. Эти компоненты находятся в корпусе, а их работа и взаимодействие является основой для выработки электроэнергии внутри устройства.

Щеточный узел помещает в себе щетки, или скользящие контакты. Они могут быть многографитными или электрографитными. Щеточные узлы передают постоянный ток на вращающийся якорь, выступающий в роли постоянного магнита. Но эти же щетки являются слабым звеном данной конструкции, так как требуют постоянного обслуживания, чистки и замены изношенных деталей.

Устройство автомобильного бесщеточного генератора

Бесщеточный тип устройства на сегодня является самым распространенным, так как он является наиболее надежным и не требует постоянного обслуживания. Как и любой другой прибор, он состоит из двух узлов:


В отличие от щеточных механизмов, здесь применяется компаундная регулировка выдаваемого напряжения. Оно реализуется за счет того, что оси обмоток смещены на 90 градусов. В результате при увеличении нагрузки магнитное поле ротора смещается в сторону основной обмотки, и вырабатываемая в ней ЭДС повышается. Напряжение, в свою очередь, стабилизируется.

Такое устройство механизма имеет следующие преимущества:

  • при работе устройства не образуется угольная пыль, являющаяся основной проблемой для щеточных генераторов;
  • после определенного срока эксплуатации не требуется замена щеток;
  • уменьшенное количество механических конструкций значительно повышает надежность прибора и минимизирует затраты на его обслуживание;
  • прибору не страшны неблагоприятные погодные условия;
  • такие приборы имеют простую конструкцию, а значит и стоят они дешевле.

Бесщеточные генераторы достаточно популярны, несмотря на то что они однофазные и имеют невысокую КПД. Однако данный их недостаток устраняется применением систем с электронным регулированием и независимым возбуждением.

Как устроен генератор постоянного тока

Прибор постоянного тока имеет схожую конструкцию с генератором переменного тока. Основные его части - это якорь в форме цилиндра с обмоткой и электромагниты, создающие напряжение в приборе.

Они делятся на два типа: самовозбуждающиеся и с применением независимого включения, такие приборы тоже могут быть щеточными и бесщеточными.

Из-за того, что генераторы постоянного тока нуждаются в постоянном источнике энергии, область их применения достаточно узконаправленная. Часто они применяются для питания общественного электротранспорта. Данный тип приборов используется в дизельных генераторах.

Генератор - основной источник электроэнергии машины. Расскажем как он работает, из чего состоит и его устройство.

Как он работает?

При пуске двигателя основным потребителем электроэнергии является стартер, сила тока достигает сотен ампер, что вызывает значительное падение напряжения аккумулятора. В этом режиме потребители питаются только от аккумулятора, который интенсивно разряжается. Сразу после пуска двигателя генератор становится основным источником электроснабжения.

Генератор является источником постоянной подзарядки аккумуляторной батареи во время работы двигателя. Если он не будет работать, аккумулятор быстро разрядиться. Он обеспечивает требуемый ток для заряда АКБ и работы электроприборов. После подзарядки аккумулятора, генератор снижает зарядный ток и работает в штатном режиме.

При включении мощных потребителей (например, обогревателя заднего стекла, фар) и малых оборотов двигателя суммарный потребляемый ток может быть больше, чем способен отдать генератор. В этом случае нагрузка ляжет на аккумулятор и он начнет разряжаться.

Привод и крепление

Привод осуществляется от шкива коленчатого вала ременной передачей. Чем больше диаметр шкива на коленчатом валу и меньше диаметр шкива, тем выше обороты генератора, соответственно, он способен отдать потребителям больший ток.

На современных машинах привод осуществляется поликлиновым ремнем. Благодаря большей гибкости он позволяет устанавливать на генераторе шкив малого диаметра и, следовательно, получать высокие передаточные отношения. Натяжение поликлинового ремня осуществляется натяжными роликами при неподвижном генераторе.

Устройство и из чего состоит?

Любой генератор содержит статор с обмоткой, зажатый между двумя крышками - передней, со стороны привода, и задней, со стороны контактных колец. Генераторы крепятся в передней части двигателя болтами на специальных кронштейнах. Крепежные лапы и натяжная проушина находятся на крышках.

Крышки, отлитые из алюминиевых сплавов, имеют вентиляционные окна, через которые воздух продувается вентилятором. Генераторы традиционной конструкции снабжены вентиляционными окнами только в торцевой части, а "компактной" конструкции - еще на цилиндрической части над лобовыми сторонами обмотки статора.

На крышке со стороны контактных колец крепятся щеточный узел, который объединен с регулятором напряжения, и выпрямительный узел. Крышки обычно стянуты между собой тремя или четырьмя винтами, причем статор оказывается зажат между крышками, посадочные поверхности которых охватывают статор по наружной поверхности.

Статор генератора: 1 - сердечник, 2 - обмотка, 3 - пазовый клин, 4 - паз, 5 - вывод для соединения с выпрямителем

Статор набирается из стальных листов толщиной 0.8...1 мм, но чаще выполняется навивкой "на ребро". При выполнении пакета статора навивкой ярмо статора над пазами обычно имеет выступы, по которым при навивке фиксируется положение слоев друг относительно друга. Эти выступы улучшают охлаждение статора за счет более развитой наружной поверхности.

Необходимость экономии металла привела к созданию конструкции пакета статора, набранного из отдельных подковообразных сегментов. Скрепление между собой отдельных листов пакета статора в монолитную конструкцию осуществляется сваркой или заклепками. Практически все генераторы автомобилей массовых выпусков имеют 36 пазов, в которых располагается обмотка статора. Пазы изолированы пленочной изоляцией или напылением эпоксидного компаунда.

Ротор автомобильного генератора: а - в сборе; б - полюсная система в разобранном виде; 1,3- полюсные половины; 2 - обмотка возбуждения; 4 - контактные кольца; 5 - вал

Особенностью автомобильных генераторов является вид полюсной системы ротора. Она содержит две полюсные половины с выступами - полюсами клювообразной формы по шесть на каждой половине. Полюсные половины выполняются штамповкой и могут иметь выступы. В случае отсутствия выступов при напрессовке на вал между полюсными половинами устанавливается втулка с обмоткой возбуждения, намотанной на каркас, при этом намотка осуществляется после установки втулки внутрь каркаса.

Валы роторов выполняются из мягкой автоматной стали. Но при применении роликового подшипника, ролики которого работают непосредственно по концу вала со стороны контактных колец, вал выполняется из легированной стали, а цапфа вала закаливается. На конце вала, снабженном резьбой, прорезается паз под шпонку для крепления шкива.

Во многих современных конструкциях шпонка отсутствует. В этом случае торцевая часть вала имеет углубление или выступ под ключ в виде шестигранника. Это позволяет удерживать вал от поворота при затяжке гайки крепления шкива, или при разборке генератора , когда необходимо снять шкив и вентилятор.

Щеточный узел - это конструкция, в которой размещаются щетки т.е. скользящие контакты. В автомобильных генераторах применяются щетки двух типов - меднографитные и электрографитные. Последние имеют повышенное падение напряжения в контакте с кольцом по сравнению с меднографитными. Они обеспечивают значительно меньший износ контактных колец. Щетки прижимаются к кольцам усилием пружин.

Выпрямительные узлы применяются двух типов. Это либо пластины-теплоотводы, в которые запрессовываются диоды силового выпрямителя, либо конструкции с сильно развитым оребрением и диоды припаиваются к теплоотводам. Диоды дополнительного выпрямителя имеют обычно пластмассовый корпус цилиндрической формы или в виде горошины или выполняются в виде отдельного герметизированного блока, включение в схему которого осуществляется шинками.

Наиболее опасным является замыкание пластин теплоотводов, соединенных с "массой" и выводом "+" генератора случайно попавшими между ними металлическими предметами или проводящими мостиками, образованными загрязнением, т.к. при этом происходит короткое замыкание по цепи аккумуляторной батареи и возможен пожар. Во избежание этого пластины и другие части выпрямителя генераторов частично или полностью покрывают изоляционным слоем. В монолитную конструкцию выпрямительного блока теплоотводы объединяются в основном монтажными платами из изоляционного материала, армированными соединительными шинками.


Подшипниковые узлы генераторов это, как правило, радиальные шариковые подшипники с одноразовой закладкой пластичной смазки на весь срок службы и одно или двухсторонними уплотнениями, встроенными в подшипник. Роликовые подшипники применяются только со стороны контактных колец и достаточно редко, в основном, американскими фирмами. Посадка шариковых подшипников на вал со стороны контактных колец - обычно плотная, со стороны привода - скользящая, в посадочное место крышки наоборот - со стороны контактных колец - скользящая, со стороны привода - плотная.

Охлаждение генератора осуществляется одним или двумя вентиляторами, закрепленными на его валу. При этом у традиционной конструкции генераторов воздух засасывается центробежным вентилятором в крышку со стороны контактных колец. У генераторов, имеющих щеточный узел, регулятор напряжения и выпрямитель вне внутренней полости и защищенных кожухом, воздух засасывается через прорези этого кожуха, направляющие воздух в наиболее нагретые места - к выпрямителю и регулятору напряжения.


Система охлаждения: а - устройства обычной конструкции; б - для повышенной температуры в подкапотном пространстве; в - устройства компактной конструкции. Стрелками показано направление воздушных потоков
На автомобилях с плотной компоновкой подкапотного пространства применяют генераторы со специальным кожухом, через который в него поступает холодный забортный воздух. У генераторов "компактной" конструкции охлаждающий воздух забирается со стороны как задней, так и передней крышек.

Для чего нужен регулятор напряжения?

Регуляторы поддерживают напряжение генератора в определенных пределах для оптимальной работы электроприборов, включенных в бортовую сеть автомобиля. Генераторы оснащаются полупроводниковыми электронными регуляторами напряжения, встроенными внутрь корпуса. Схемы их исполнения и конструктивное оформление могут различаться, но принцип работы одинаков.

Регуляторы напряжения обладают свойством термокомпенсации - изменения напряжения, подводимого к аккумуляторной батарее, в зависимости от температуры воздуха в подкапотном пространстве для оптимального заряда АКБ. Чем ниже температура воздуха, тем большее напряжение должно подводиться к батарее и наоборот. Величина термокомпенсации достигает до 0,01 В на 1°С. Некоторые модели выносных регуляторов имеют ручные переключатели уровня напряжения (зима/лето).

Любая автомашина оборудуется бортовой электросетью, на которую возлагается множество задач – от пуска двигателя посредством электрического стартера и выработки искры, которая воспламеняет топливовоздушную смесь до обеспечения работы фар, магнитолы, сигнализации и других устройств. Все перечисленное оборудование потребляет электроэнергию, которая вырабатывается двумя элементами – генератором и аккумулятором. В этой статье мы расскажем о том, как устроен и работает автомобильный генератор, каковы его основные неисправности и на что нужно обратить внимание при эксплуатации.

Для чего нужен генератор?

Подача электроэнергии для питания бортовой сети до момента запуска ДВС осуществляется аккумуляторной батареей. Однако АКБ не может вырабатывать ток, она лишь хранит его в себе, отдавая по необходимости. По этой причине использовать аккумулятор для постоянного обеспечения работы автомобильного электрооборудования нельзя – он довольно быстро отдаст всю электроэнергию и полностью разрядится. Даже при пуске силового агрегата батарея отдает значительную часть заряда, так как стартер потребляет очень много электричества.

Генератор авто обеспечивает восстановление заряда АКБ и подачу питания ко всем потребителям, подключенным к бортовой сети. Он не хранит в себе электричество, как аккумулятор, а непрерывно производит его в ходе работы двигателя. Но пока ДВС не запущен, этот узел не работает, и функция питания бортовой сети выполняется аккумуляторной батареей.

Работа автомобильного генератора напоминает действие электродвигателя, только в обратном порядке. Электромотор получает энергию и преобразует ее в механическое действие, в то время как автогенератор преобразует механическое вращение ротора в электроэнергию.

Кратко принцип, по которому работает автомобильный генератор, можно объяснить так: вращение ротора приводит к образованию магнитного поля, а оно воздействует на обмотку статора. Это приводит к возникновению в последней электротока, который затем подается для питания включенных в бортовую сеть ТС потребителей.

Однако работа автогенератора имеет некоторые особенности, которые необходимо учитывать. Современный электрогенератор, устанавливаемый в машинах, имеет три фазы и вырабатывает переменный ток, в то время как для питания бортовой сети необходим постоянный. Кроме того, вырабатываемый электроток должен иметь строго определенные параметры, иначе велика вероятность того, что он выведет из строя оборудование. Чтобы не допустить этого, узел комплектуется дополнительными элементами.

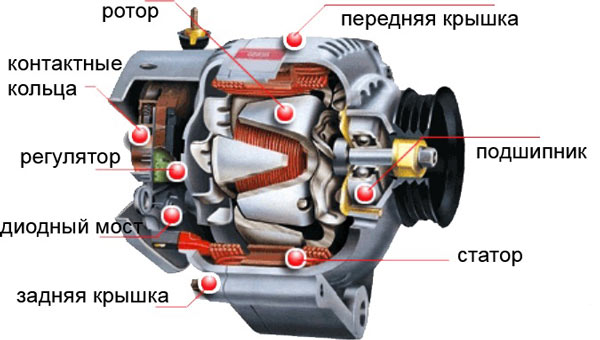

Устройство автомобильного генератора

Автогенератор включает в себя несколько составляющих:

  • Ротор.
  • Статор.
  • Блок щеток.
  • Выпрямительный блок (диодный мост).

1 — задний подшипник; 2 — выпрямительный блок; 3 — контактные кольца; 4 — щетка; 5 — щеткодержатель; 6 — кожух; 7 — диод; 8 — втулка подшипника; 9 — винт; 10 — задняя крышка; 11 — крыльчатка; 12 — винт; 13 — ротор; 14 — обмотка ротора; 15 — передняя крышка; 16 — вал ротора; 17 — шайба; 18 — гайка; 19 — шкив; 20 — передний подшипник; 21 — обмотка ротора; 22 — статор.

Ротор

Ротором (от англ. rotation — вращение) называется подвижная часть автогенератора. Она представляет собой вал с расположенной на ней обмоткой возбуждения, находящейся между двумя полюсными половинками. Последние изготавливаются штамповкой, на каждой из них имеется шесть выступов в форме клюва, расположенных сверху обмотки. Эти половинки образуют систему полюсов и контактные кольца. Задача колец заключается в подаче электротока на обмотку через ее выводы.

Обмотка возбуждения предназначена для создания магнитного поля. Для решения этой задачи на нее должен быть подан слабый электроток. До запуска силового агрегата подачу тока для образования магнитного поля осуществляет АКБ. Когда ДВС заработает, и число оборотов достигнет нужной величины, подача тока на обмотку возбуждения будет производиться генератором

На роторе, кроме того, размещены:

  • Приводной шкив.
  • Подшипники качения.
  • Охлаждающее устройство (вентилятор).

Ротор располагается внутри статора, зажатого между крышками корпусной части. Крышки снабжены посадочными местами, в которых помещаются роторные подшипники. Кроме того, в крышке, расположенной со стороны приводного шкива, имеются отверстия для вентиляции.

Схема вентиляции генераторов

Статор

Этот элемент, в отличие от вышеописанного, неподвижен (статичен), из-за чего и получил свое название. Его задача заключается в получении электротока переменной величины, возникающего под влиянием магнитного поля ротора. Статор состоит из обмоток и сердечника. Последний изготавливается из листовой стали и имеет пазы для укладки трех обмоток (по количеству фаз). Обмотки могут укладываться одним из двух способов: петлевым или волновым. Схема их соединения также может быть разной – в форме звезды или треугольника.

1 — сердечник; 2 — обмотка; 3 — пазовый клин; 4 — паз; 5 — вывод для соединения с выпрямителем.

При подключении по схеме «звезда» все обмотки соединяются вместе одним из концов в общей точке. Их вторые концы выполняют роль выводов. Схема «треугольник» предусматривает соединение обмоток по другому принципу: 1-я со 2-й, 2-я – с 3-ей, а 3-я, в свою очередь – с 1-й. В этом случае функцию выводов выполняют точки соединения. Наглядно обе схемы показаны на рисунке.

Схема «звезда» и «треугольник»

Блок щеток

Задача этой составляющей генератора заключается в передаче электричества на обмотку возбуждения. Конструктивно блок представляет собой корпус с расположенной в нем парой подпружиненных графитных щеток. Последние прижимаются с помощью пружин к контактным кольцам, но жестко с ними не скреплены.

Регулятор нужен для того, чтобы поддерживать величину напряжения на выходе в установленных пределах. Это необходимо, поскольку количество тока, как и его параметры, зависит от числа оборотов двигателя, а долговечность аккумулятора напрямую связана с подаваемой разностью потенциалов. Недостаточное напряжение приведет к «хроническому» недозаряду АКБ, а избыточное – к перезаряду. Как в первом, так и во втором случае срок службы батареи заметно снизится. Современные автомобили комплектуются электронными полупроводниковыми регуляторами.

Диодный мост (выпрямительный блок)

Задача этого элемента заключается в том, чтобы преобразовывать переменный ток, поступающий на него, в постоянный, необходимый для питания бортовой сети. Конструктивно он состоит из теплоотводящих пластин, в которые вмонтированы диоды в количестве 6 штук – по 2 на каждую статорную обмотку (на «+» и на «-») .

Принцип работы автомобильного генератора

Разберемся теперь, как работает автогенератор. При повороте ключа в замке зажигания напряжение поступает на обмотку, проходя при этом через контактные кольца, а также через блок щеток. Результатом становится возникновение вокруг обмотки возбуждения магнитного поля. Оно постоянно вращается вместе с ротором, воздействуя на статорные обмотки. На выводах последних возникает переменный электроток, подающийся затем на диодный мост. На выходе выпрямительного блока ток уже имеет постоянную величину. Далее он подается на регулятор напряжения, от которого идет на графитные щетки, обеспечивает питание потребителей, включенных в бортовую сеть, и подзарядку аккумуляторной батареи.

Напряжение на выходе устройства регулируется следующим образом. Регулятор, функционирующий совместно с блоком щеток, меняет величину напряжения, которое поступает на обмотку. Это приводит к изменению параметров магнитного поля, а также количества вырабатываемой электроэнергии. Кроме того, регулятор осуществляет термокомпенсацию, суть которой заключается в том, что напряжение меняется обратно пропорционально температуре (чем она ниже, тем разность потенциалов больше, и наоборот).

Основные неисправности автомобильного генератора

Этот узел достаточно надежен, и при правильной эксплуатации не ломается долго. Тем не менее, выходы его из строя все же случаются, и причины неполадок могут иметь электрический или механический характер.

Электрические неисправности

Такие неполадки случаются чаще механических, правильно определить их и устранить достаточно сложно. Это может быть замыкание обмоток возбуждения на статоре или роторе, их обрыв, поломка регулятора напряжения или пробой диодов на выпрямительном блоке. Подобные проблемы опасны еще и тем, что они отрицательно сказываются на аккумуляторе до тех пор, пока не будут выявлены и устранены. Так, вышедший из строя регулятор напряжения приведет к тому, что батарея будет постоянно перезаряжаться. При этом внешних признаков неисправности практически не имеется, чаще всего ее выявляют при комплексной диагностике, измерив на автогенераторе величину выходного напряжения, или заподозрив неладное, когда аккумуляторы один за другим выходят из строя, отработав всего несколько месяцев.

Обрыв или замыкание обмоток возбуждения устраняется с помощью перемотки. Остальные электрические неисправности исправляют, меняя вышедшую из строя деталь.

Механические неисправности

Причиной появления неполадок механического характера, как правило, является износ графитовых щеток, приводного шкива или щеток, а также обрыв ремня привода генератора. Эти неисправности довольно легко диагностировать по посторонним шумам, раздающимся при работе автогенератора. Устраняются эти неполадки заменой нерабочего элемента.

Напоследок остается дать совет периодически проводить диагностику генератора, проверяя на износ его составляющие и измеряя величину напряжения на выходе узла. Это позволит своевременно выявить и устранить возникшие неисправности, тем самым избежав проблем с аккумулятором и электрическими устройствами, включенными в бортовую сеть транспортного средства.
