Теплоаккумулятор для котлов отопления: параметры, особенности монтажа и где теплоаккумулятор для котлов отопления купить. Система отопления с теплоаккумулятором Твердотопливный котел с баком аккумулятором

Приветствую форумчан и гостей форума.

Мной построены и эксплуатируются два дома, в которых присутствует такая система. Оба дома имеют особую планировку, которая наилучшим образом подходит для такой системы. Особенность планировки в том, что присутствует заглубленный цокольный этаж и первый этаж.

В цокольном этаже поставлен кирпичный котел колпаковой системы с развитой системой регистров. Топливо - дрова. Регистры соединены с аккумулятором своим, отдельным контуром. В составе контура имеется автоматическая система подачи воды в регистры с фиксированной температурой 60 град. Это необходимо для предотвращения образования конденсата.

Контур потребления отдельный, подключен к ВТА. В контуре необходимое количество радиаторов, расположенных на первом этаже.

Водяной теплый пол не устраивал ввиду отсутствия надобности. Полы первого этажа - это и без того теплый потолок цокольного. Полы цокольного этажа без всякого утепления, если не считать мягкого коврового покрытия. Этого достаточно.

Отапливаемая площадь второго дома - 160 кв метров. Стена дома изнутри наружу - штукатурный цементно-песчаный слой 15 мм, газобетон 300 мм, опил 100 мм, доска 25 мм, зазор 25 мм, виниловый сайдинг. Сайдинг пока еще не установлен, ждет своей очереди.

Отапливаем дом 2 сезона. Котел топим вечером, в течение не более часа. Сжигаем 25-30 кг дров. ВТА пока еще не утепляли. Контур потребления в основном закрыт, то есть, батареи холодные. Но в доме тепло, температура ниже 20 град никогда не опускалась, хотя морозы бывали и за -30.

Дело в том, что под окнами первого этажа организованы продухи через перекрытие в виде щелей шириной 100 мм. Через эти продухи теплый воздух постоянно проходит к окнам из цокольного этажа, где практически всегда горячие стенки как котла, так и ВТА.

Новоселье планируется в лето 2014. Следующий отопительный сезон контур потребления будет работать в автоматическом режиме, потребляя в нужном количестве тепло из ВТА.

Оба контура, как котел -> ВТА, так и ВТА -> радиаторы способны работать как с принудительной циркуляцией (насосами), так и с естественной циркуляцией. По условиям достижения наибольшей эффективности предпочтителен режим принудительной циркуляции (ПЦ).

Упрощенная схема приведена ниже. На схеме не отображены клапаны и краны, обеспечивающие ЕЦ. Никаких других усложняющих элементов автоматизации не предусмотрено. Опять же за ненадобностью.

Отвечу на любые вопросы.

Для отопления загородных объектов используют твердотопливные котлы, если иные виды топлива недоступны или неоправданно дороги. К каждому отопительному сезону владельцу коттеджа приходится заготавливать необходимый запас дров и угля, объем которого зависит от площади объекта и качества его теплоизоляции, а также суровости климатических условий в регионе проживания.

Большинство моделей твердотопливных котлов могут обеспечивать комфортную температуру в доме, если их протапливать два раза в сутки в строго определенное время. Если сдвинуть время розжига топлива в камере сгорания агрегата, то в жилом помещении становится холодно. Исключением являются котлы длительного горения, которые могут поддерживать необходимую температуру в доме в течение нескольких суток. Добиться такого же результата можно и от обычного твердотопливного котла, если в систему отопления включить дополнительный узел, способный аккумулировать излишнее тепло, вырабатываемое агрегатом при сжигании порции топлива. К таким узлам относят буферные емкости или , которые еще иначе называют накопителями.

Установка теплоаккумулятора позволяет:

• организовать обслуживание котла в удобное время суток;
• увеличить время между очередными загрузками топлива без понижения комфорта проживания в доме;
• оптимизировать расходы на содержание дома за счет уменьшения закупок твердого топлива.

Использование твердотопливных котлов совместно с буферными емкостями позволяет сократить расходы твердого топлива в разы, при этом обеспечить требуемый уровень комфорта в доме. Отдачу от установки бака-накопителя можно существенно увеличить, если применять в работе системы отопления интеллектуальные регуляторы и датчики. При достижении в помещениях дома установленных температурных значений, подача теплоносителя в отопительные приборы прекращается.

Тепло, выделяемое продолжающим работу котлом, аккумулируется в буферной емкости, а затем отдается остывшему теплоносителю, начинающему циркулировать по системе, минуя прогоревший котел. Чем больше объем буферной емкости, тем дольше будет обогреваться дом за счет тепловой энергии, накопленной в ней.

Преимущества использования термоаккумулирующей емкости в системе отопления загородного дома, подключенной к нескольким генераторам тепла

Как устроен теплоаккумулятор?

Буферная емкость, как правило, изготавливается в форме цилиндра из листовой стали (черной или нержавеющей). Объем теплоаккумулирующего бака может варьироваться от сотни до нескольких тысяч литров. Чем больше объем емкости, тем больше ее габариты. Из-за внушительных линейных размеров баков-накопителей возникают сложности с их размещением в помещении котельных. Производители готовых теплоаккумуляторов выпускают модели как с теплоизоляцией, поставляемой в отдельной упаковке, так и без нее. Толщина слоя утеплителя обычно составляет 10 см, которые необходимо учитывать при монтаже оборудования. На бак с утеплителем надевается кожух, сшитый из качественного заменителя кожи. Утеплитель замедляет остывание теплоносителя, находящегося в теплоаккумулирующей емкости.

В зависимости от конструкции буферные емкости бывают:

• пустыми (без теплообменников);
• с одним или двумя змеевиками (теплообменниками);
• с встроенными баками-бойлерами меньшего диаметра, используемыми для обеспечения автономной работы системы горячего водоснабжения загородного объекта.

В стальном корпусе бака предусматривается несколько резьбовых отверстий, которые используются для подключения аккумулирующего устройства к котлу и трубной разводке системы отопления дома.

Внешний вид и внутреннее устройство термоаккумулятора (буферной емкости) с нижним теплообменником и слоем минераловатного утеплителя

Как быстро расходуются запасы энергии?

Однозначного ответа на данный вопрос дать невозможно. Длительность работы отопительной системы объекта за счет энергии, накопленной в буферной емкости, зависит:

• от объема бака;
• от объема теплопотерь в помещении;
• от температуры наружного воздуха и времени года;
• от выставленных значений термодатчиков.

Обогрев загородного дома при пассивном участии котельного оборудования может осуществляться от нескольких часов до нескольких суток. Пока работает теплоаккумулятор, котел «отдыхает», а значит, сохраняет свой ресурс, которого хватит на большее количество отопительных сезонов.

Как подобрать подходящую модель?

При выборе модели подходящей буферной емкости для обогрева загородного объекта исходят из мощности отопительного котла. Разработаны онлайн калькуляторы, позволяющие в интерактивном режиме определять объем накопительного бака в зависимости от мощности твердотопливного котла и времени, которое понадобится агрегату для нагрева теплоносителя в буферной емкости. Можно воспользоваться и готовыми таблицами, содержащими рекомендации по объемам баков-накопителей для конкретных моделей твердотопливных котлов.

Подбирая модель термоаккумулятора, важно учитывать и его габариты. Специалисты рекомендуют устанавливать буферные емкости в непосредственной близости от котла отопления. При использовании в системе отопления циркуляционных насосов баки-накопители могут размещаться в доме, гараже, подсобных помещениях.

Как работает теплоаккумулятор будучи в системе?

Циркуляционный насос, врезанный на участке трубопровода, соединяющего котел отопления с буферной емкостью, обеспечивает подачу нагретой воды в верхнюю часть теплоаккумулятора. При этом из нижней части происходит выталкивание холодного теплоносителя по обратке в котел отопления.

Второй циркуляционный насос, установленный между буферной емкостью и радиаторами, обеспечивает подачу горячего теплоносителя по трубной разводке до тех пор, пока термостат не отключит его из-за достижения в помещении заданной температуры воздуха.

При остывании нагревательных приборов в доме станет холоднее, датчики сработают, и насос опять начнет подавать нагретый теплоноситель в трубную разводку системы отопления. Аккумуляция тепловой энергии будет осуществляться в периоды бездействия второго циркуляционного насоса.

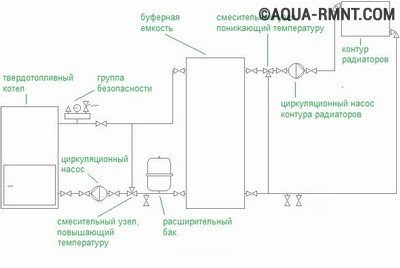

Схема подключения термоаккумулятора к системе отопления загородного объекта, отапливаемого в автономном режиме с помощью твердотопливного котла

Если теплоаккумулятор не используется, то весь теплоноситель уходит в систему и дом перегревается. Лишнее тепло выводится из комнат через открытые форточки и окна. «Топить улицу», выбрасывая деньги на ветер, в настоящий момент является непозволительной роскошью и даже преступной расточительностью.

После прогорания всего топлива, заложенного в топку котла, происходит отключение оборудования. Первый циркуляционный насос прекращает свою работу, а второй продолжает функционировать, обеспечивая подачу горячего теплоносителя, припасенного в емкости, в трубопроводную и радиаторную разводку системы отопления. Назад возвращается в термоаккумулятор охлажденный теплоноситель, который каждый раз понижает температуру воды, находящейся в емкости-термосе.

О том, какое топливо лучше использовать для обогрева дома и как правильно топить печь, вы узнаете в нашей следующей статье: .

Что еще можно подключить, кроме котла?

Помимо котельного оборудования к теплоаккумулирующему баку могут быть подключены альтернативные источники тепла ( , каминная топка и др.). Наличие таковых источников позволит в летнее время вообще не протапливать котел, так как отданной ими тепловой энергии будет хватать на подогрев горячей воды для системы ГВС.

К недостаткам использования готовых буферных емкостей можно отнести их высокую стоимость и большие размеры. Затраты окупаются в зависимости от объема теплоаккумулятора в течение нескольких лет. При желании накопительный бак можно сделать своими руками. В данном видеоролике показан пример выполнения подобного проекта.

Особенности твердотопливных котлов

Твердотопливные котлы для получения тепла используют различное твердое топливо: уголь, торф, горючие сланцы, дрова. По организации горения их можно разделить на виды: классические, пиролизные, автоматические, длительного горения.

Особенностью горения твердотопливного котла является его температурная цикличность, обусловленная необходимостью закладки новой порции топлива. Т. е. прослеживается последовательность операций: розжиг с минимумом температуры, горение при максимальной температуре, затухание с постепенным снижением температуры. Цикличность температуры в топке сказывается соответствующими колебаниями температуры теплоносителя.

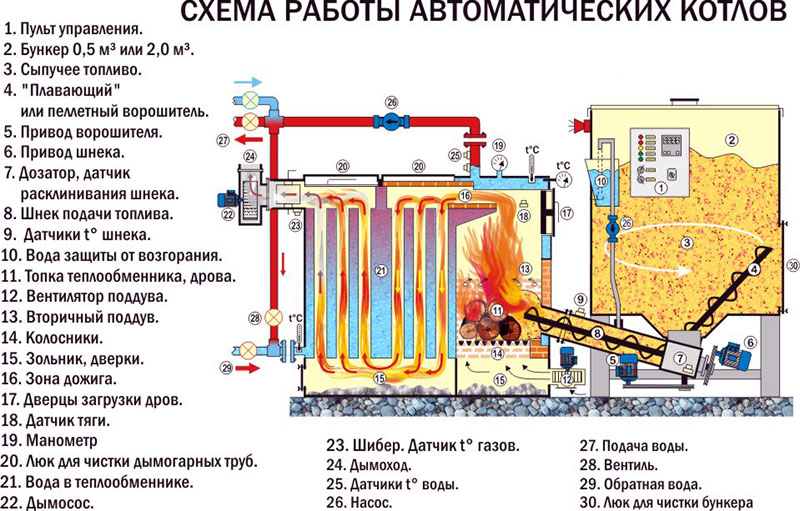

Проблема температурных колебаний решена в большей степени у автоматических котлов, поддерживающих стабильность температуры автоматической подачей топлива и наддувом вентилятора горелки.

Тепловые процессы

Рассмотрим более подробно, что происходит с твердотопливным котлом, системой отопления и помещением в целом, как единой системой отопления.

Начало цикла - розжиг: резкое повышение температуры в топке с 40С после загрузки топлива, до 600С в течение 5-10 минут. В зависимости от параметров системы, обусловленной теплоемкостью, способностью аккумулировать тепло, в теплообменнике топки может быть температура от 40С до 70С. При минимальной температуре — наихудший сценарий: тепловой удар по теплообменнику и системе отопления.

Чугунные теплообменники, как самые хрупкие, долго такого режима не выдерживают, лопаются. Чаще такой режим возникает ночью, когда необходимость новой закладки топлива попросту проспали, котел тухнет, температура теплоносителя значительно понижается. При недостаточной скорости циркуляции при быстром прогреве возможно закипание теплоносителя, что является гидравлическим и тепловым ударом по системе отопления. Пластиковые трубы страдают от перепадов температуры первыми.

В помещении начинают теплеть трубы, воздух холодный.

Середина цикла - дальнейшийнагрев теплоносителя. Температура в топке повышается до 1000С для дров, до 1300С для угля, нагревая теплоноситель. При отсутствии контроля происходит нагрев теплоносителя до максимальной температуры котла - 95С. Но современные твердотопливные котлы позволяют контролировать в некоторых пределах температуру теплоносителя, регулируя задвижкой подачу воздуха. Не позволяют подняться до опасно высокой температуры, поддерживать заданную температуру до полного сгорания топлива.

В помещении трубы горячие, начинает прогреваться воздух.

Конец цикла - топливо прогорает до образования тлеющих углей, температура в топке падает до 600-400С, — самый комфортный режим для системы. Происходит медленное остывание теплоносителя, воздух в помещении остывает незначительно. После образования тлеющих углей процесс охлаждения теплоносителя и воздуха в помещении ускоряется.

История, пути решения

Не может быть, чтобы за всю историю твердотопливного отопления человечество не придумало способ решения неравномерного прогрева. Решение напрашивается само - увеличить тепловую емкость прибора отопления, компенсируя паузы без обогрева.

Национальный способ решения этой проблемы заключается в использовании массива кирпичной печи как аккумулятора тепла. Даже в условиях значительных запасов леса средней полосы России постоянно топить печь очень накладно: заготовка, транспортировка, резка и колка дров. Рационально топить печь 2 раза в сутки, совмещая отопление с приготовлением пищи. Русская печь весит от 3 до 7 тонн, аккумулируя всем своим объемом тепло и отдавая его равномерно все время между топками.

Индейские вигвамы в зимнее время обкладывали очаг большими валунами - аккумуляторами тепла.

Современные пути решения

Что предлагают современные технологии для решения проблемы аккумуляции тепла? Путей много по изменению агрегатного состояния вещества. Но самым дешевым оказалась вода, как одно из веществ, имеющих самую большую удельную теплоемкость.

Переход от теплоемкости камня к воде позволяет уменьшить объем накопления тепла до емкости в 1-3м3. Много это или мало? — нет разницы. Указанный объем можно разместить в любом удобном месте, хорошо его утеплив, - хоть в чердачном пространстве.

Решение водяного аккумулятора тепла реализуются в современном жилище двумя способами.

Способ №1.

Между отопительным котлом и системой отопления устанавливается соответствующая по объему емкость. Главное назначение которой — в качестве буфера компенсация температурных выбросов котла и накопление тепла от котла, обеспечение длительного обогрева при отсутствии топочного процесса.

Способ №2.

Все в нашем жилище накапливает тепло: стены, потолок, пол, мебель и т. д. Теплые полы с повышенным слоем покрытия над трубами достойное наследие русской печки. Теплые полы во всем помещении являют собой достаточно большой аккумулятор тепла, но гораздо меньший, чем емкостной теплоаккумулятор.

Способ реализации

Наиболее удачный способ практического применения теплового аккумулятора твердотопливного котла реализован в следующей схеме.

• Твердотопливный котел.
• Насос циркуляции котел-аккумулятор.
• Термодатчик включения насоса циркуляции котел-аккумулятор.
• Насос циркуляции аккумулятор - система отопления.
• Термодатчик системы отопления, показан вариант контроля температуры воздуха.
• Змеевик нагрева воды для бытовых нужд.
• Бак теплоаккумулятора.

Часто для решения частных проблем отопления выход с котла в тепловой аккумулятор выполнен змеевиком — позиция №7. Например, когда в системе отопления антифриз, нежелательный для котла и насоса циркуляции.

Работает система следующим образом. При начале горении топлива в котле включается датчик температуры, запускающий насос №2 в работу. Этот насос будет работать все время, пока температура в топке не опустится ниже 60С. Нагретая вода с теплового аккумулятора расходуется с помощью насоса №3, необходимая температура в помещении поддерживается с помощью термодатчик №5.

Преимущества и недостатки

Затратив средства на установку термоизолированной емкости и труб к котлу, что мы получили?

Преимущества:

• Защита котла и системы отопления от перегрева, разбавляя перегретый теплоноситель с большой емкостью теплоаккумулятора;
• Аккумуляция тепла от работающего котла;
• Реализуется наиболее экономичный режим работы котла по сгоранию топлива, а не поддержанию заданной температуры;
• Снижение количества топок до 1-2 в сутки, отпадает необходимость топить ночью, улучшение температурного комфорта в помещении за счет стабилизации температуры теплоносителя;
• Теплоаккумулятор позволяет принимать тепло от любых теплогенераторов: гелиоустановки, тепловые насосы, газовые котлы, камин и т. д.
• Просто реализуется нагрев воды для бытовых нужд.

Недостатки:

• Высокая стоимость емкости, утепления, подводки труб;
• Необходимо место под установку емкости не менее 500л с прочным основанием.

Заключение

Наличие буферной емкости в виде аккумулятора тепла не освобождает систему отопления от приемов защиты превышения — температуры и давления. Необходимо предусмотреть работоспособность системы отопления при отсутствии электроэнергии.

Для расчета минимального объема емкости теплоаккумулятора принята следующая методика расчета: на 1кВт мощности котла необходимо 25л жидкости, оптимально 50л на 1 кВт.

Для системы отопления с теплоаккумулятором предпочтителен котел на 30% больше расчетной мощности.

Тепла вашему дому.

Твердотопливные котлы – отличное оборудование для отопления частного дома в сельской местности или в пригороде, вдали от газовых магистралей. Как и любое другое оборудование котлы на твердом топливе претерпевают изменения, модифицируются и усовершенствуются, поэтому современные модели представлены пиролизными аппаратами, котлами с теплоаккумуляторами, пеллетным оборудованием, оснащены автоматикой и средствами контроля параметров. Стандартная схема отопления с теплоаккумулятором заслуживает особого внимания, так как экономит топливо, которое и без того стоит недешево – ведь платить приходится не только за дрова, торф, пеллеты или уголь, но и за их доставку. Теплоаккумулятор для электрических и твердотопливных котлов отопления эффективнее себя проявит, если подсчет электроэнергии ведется по дневному и ночному тарифам.

Устройство отопления с ТА

Тепловой аккумулятор (ТА) для котлов отопления – составная часть отопительной системы, работающая на увеличение временного отрезка между циклами подачи топлива в топочную камеру. Конструктивно это герметичная утепленная емкость большого объема, наполненная теплоносителем из системы отопления, который постоянно циркулирует по контуру (контурам). В качестве теплоносителя используются традиционные жидкости – дистилированная вода, антифриз, водно-глюколевые растворы.

Единственная особенность, которую обязательно нужно учитывать при принятии решения о включении в схему ТА – объем отапливаемых помещений. Чем он меньше, тем меньше смысла в установке теплоаккумулятора – мощности котла и нагревательных приборов (радиаторов, батарей) вполне достаточно для обогрева небольших помещений. Как функционирует отопление с тепловым аккумулятором – упрощенная схема подключения:

1. Теплоаккумулятор включается в разрыв между котлом и трубной разводкой, то есть, нагретая в котле жидкость сразу направляется в емкость;
2. Из аккумулятора горячая жидкость перетекает в отопительные приборы посредством трубной разводки;
3. По обратной подаче жидкость снова направляется в аккумулятор, а из него – в котел для нового цикла нагревания.

Потоки подачи и обратки должны постоянно смешиваться – это условие эффективной работы теплового аккумулятора. Но нагретый теплоноситель поднимается вверх, а остывший – опускается вниз, поэтому сложность обеспечения работоспособности системы заключается в том, чтобы создать такие условия, при которых некоторый объем горячей жидкости опускался на дно аккумулятора для нагрева остывшей жидкости из обратки. Заряженный аккумулятор – это резервуар, в котором весь объем теплоносителя имеет одинаковую температуру.

После сгорания очередной порции твердого топлива котел перестает нагревать воду, и начинает работать ТА. Горячий теплоноситель продолжает двигаться в системе, отдавая тепло и охлаждаясь в батареях. Циркуляция будет продолжаться до тех пор, пока теплоноситель не остынет полностью, или в котел не загрузится новая порция дров или угля.

При наличии системы автоматики критическое охлаждение теплоносителя не допускается, так как подача твердого топлива в системе контролируется датчиками температуры: при достижении определенного значения, означающего, что котел перестал поддерживать горение, датчик подает сигнал в исполнительную систему, которая открывает задвижку подачи топлива – угля, пеллет или торфа.

Недостатки работы системы отопления с теплоаккумулятором для дачных и садовых домиков с сезонным проживанием:

1. Помещения прогреваются дольше;
2. Из-за маленьких размеров ТА увеличивается объем отопительного контура, поэтому самый дешевый теплоноситель для таких систем – вода. Антифриз и другие синтетические жидкости обойдутся слишком дорого.

Но каждый раз по приезде вновь наполнять систему водой – занятие хлопотное, а, если выездите на дачу два-три раза в месяц – просто бессмысленное. Поэтому в ТА встраиваются дополнительные стальные спиральные трубы, выполняющие роль отопительных контуров. Теплоноситель, протекающий по спиралям, не контактирует с теплоносителем в ТА, а является отдельным и автономным контуром отопления или ГВС. Реализацией такого несложного приема можно добиться универсальности применения любого котла, даже простейшего одноконтурного. Причем КПД такого оборудования будет использован максимально.

Роль таких пассивных спиралей могут выполнять и активные элементы – электрические ТЭНы, которые могут подключаться к электрической сети или быть автономными – работать от энергии солнца (солнечных аккумуляторов). Такой способ нагрева теплоносителя или ГВС считается вспомогательным.

Схема обвязки с тепловым аккумулятором

Схем отопления с твердотопливным котлом и теплоаккумулятором можно разработать сколько угодно – все будет зависеть от реальных условий эксплуатации отопления, расположения помещений, их площади, применяемого оборудования, и т.д. Традиционная и стандартная обвязка твердотопливного котла отопления схема с теплоаккумулятором работает следующим образом:

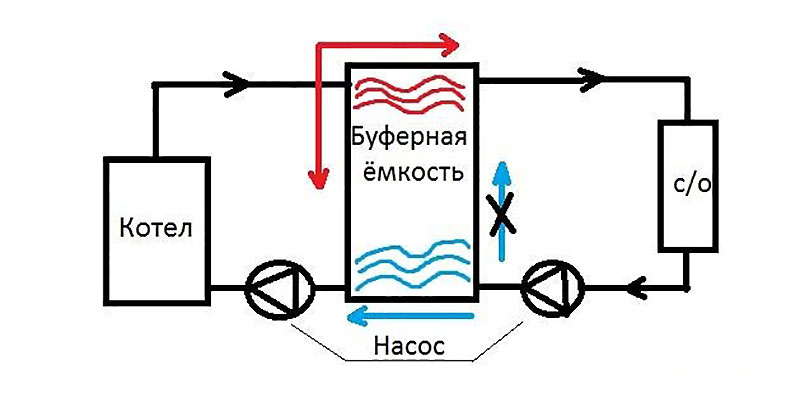

На рисунке ниже стрелками указаны перемещения теплоносителя по системе, при этом обратка вверх двигаться не может. Чтобы забирать теплоноситель из обратки, в схему включается циркуляционный насос между аккумулятором и котлом, который перекачивает больше жидкости, чем насос до ТА. Таким образом, образуется перепад давлений в трубах, и жидкость забирается из трубы обратной подачи в резервуар. Небольшой недостаток этой схемы заключается в том, что контур будет нагреваться дольше.

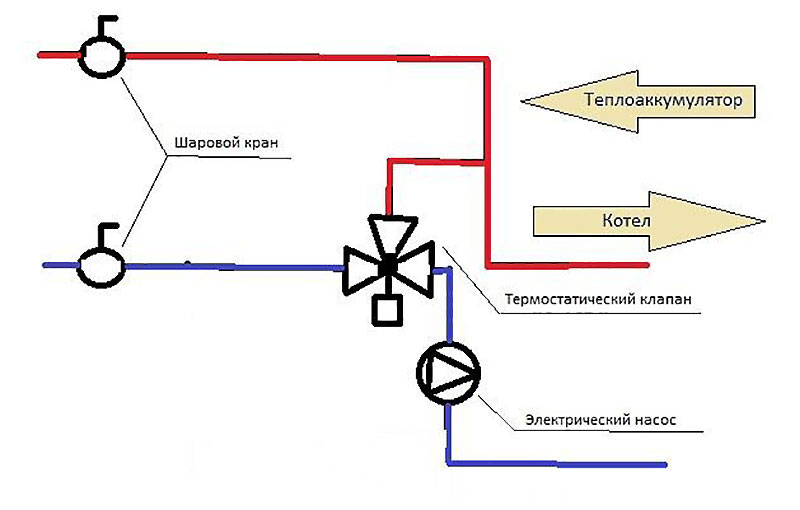

Для уменьшения этого временного отрезка реализуется такое устройство отопления (рисунок ниже по тексту) с замкнутым циклом прогревания котла. Работает схема так: теплоноситель не поступает из ТА в котел до тех пор, пока она не нагреется в рубашке котла до заданной температуры. После достижения заданного значения некоторый объем жидкости из трубы подачи поступает в аккумулятор, а часть смешивается в системе с жидкостью из ТА, и снова подается в котел.

В результате реализации такой схемы котел всегда принимает нагретую жидкость, что поднимет его КПД, уменьшает время прогрева отопительного контура и позволяет организовать автономный режим работы включением двух байпасов:

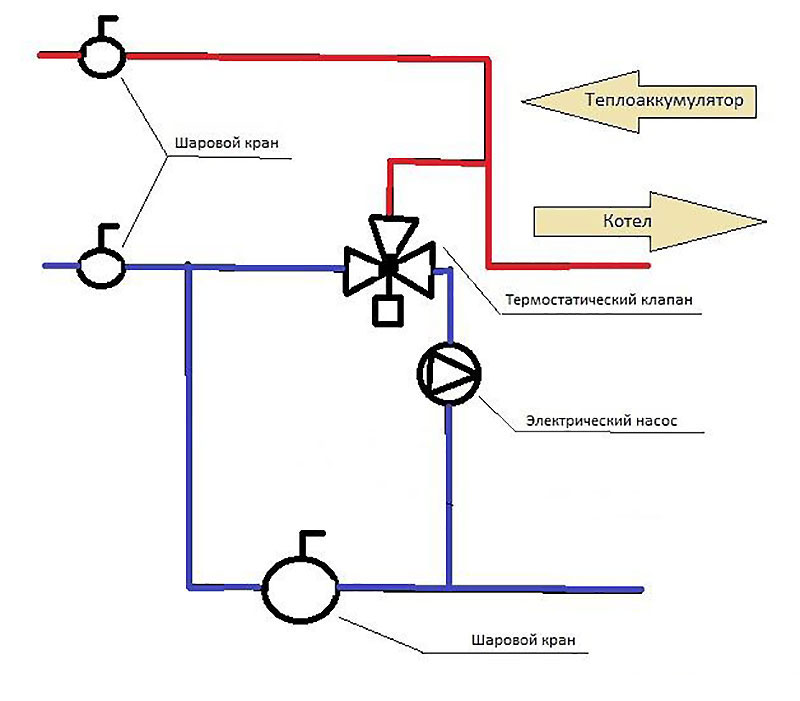

1. При неработающем насосе и перекрытом вентиле нижнего байпаса работает обратный клапан;

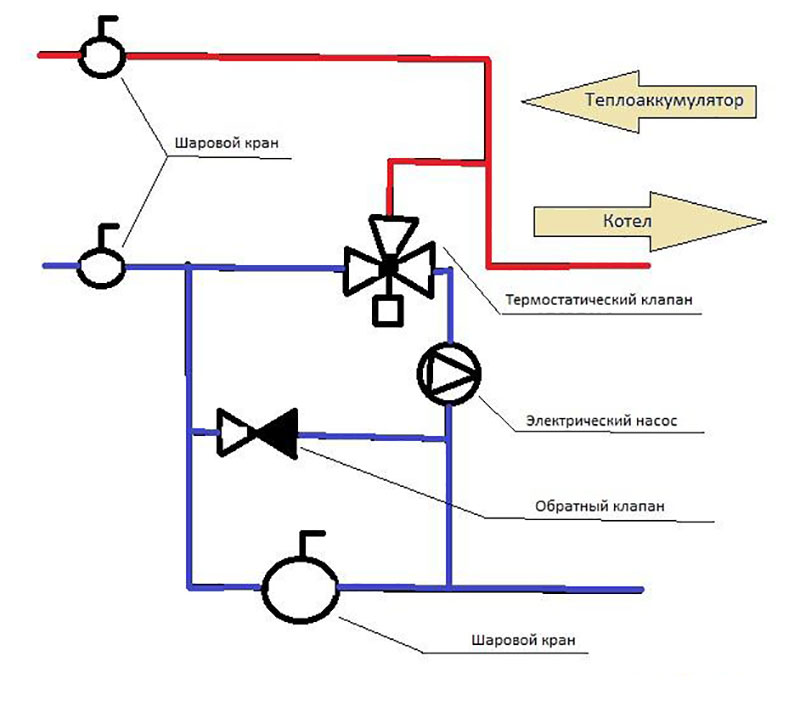

2. При неработающем насосе и обратном клапане работает нижний байпас.

Из-за высокого сопротивления обратного клапана потоку теплоносителя его можно не включать в схему:

При аварийном отключении электричества шаровый вентиль открывается вручную. При работе схемы только с принудительной циркуляцией теплоносителя обвязка с ТА делается по следующей схеме:

Как рассчитать требуемый объем теплоаккумулятора

Слишком большой или слишком маленький резервуар для накопления тепла в виде нагретого теплоносителя– это неэффективное решение, поэтому требуемый объем резервуара подлежит математическому расчету, точные результаты которого получить сложно из-за приблизительных первоначальных данных – тепловых потерь в помещении, свойств утеплителя стен и фундамента дома, теплоизолирующих качеств стройматериалов стен, перекрытий и перегородок, этих же параметров оконных и дверных проемов. Но приблизительно провести расчет теплоаккумулятора все же можно, и рассчитан такой прием именно на незнание точных тепловых потерь здания, тем более, если его только предстоит построить.

Выбор размеров и объема резервуара под тепловой аккумулятор можно сделать, отталкиваясь от следующих параметров:

1. Общая площадь отапливаемых помещений;
2. Тепловая мощность нагревательного оборудования.

Эти два параметра и определяют объем ТА.

Допустим, необходимо вычислить объем теплового аккумулятора для отопительной системы, исходя из отапливаемой площади помещения. Формула для расчета простая: площадь в квадратных метрах умножается на четыре (Sx 4). Например, для дома общей отапливаемой площадью 50 м 2 потребуется резервуар на 200 литров. При таком объеме ТА, как показывает практика, загружать котле твердым топливом можно всего одни раз в сутки. Это – очень хорошая экономия и очень хороший КПД.

Знающие хозяева скажут, что можно просто установить пиролизный котел, который будет работать так же. Но работа такого котла немного сложнее и менее эффективна, так как:

1. Сначала топливо возгорается и разгорается;
2. Затем ограничивается подача воздуха;
3. Последним активируется тление топлива (пиролиз).

При возгорании топлива температура теплоносителя резко возрастает, а пиролизный процесс поддерживает ее на заданном уровне, причем во время протекания пиролиза много тепловой энергии просто исчезает в трубу дымохода, не обогревая почти ничего. Еще один минус – при на пиках разогрева теплоноситель может закипать и выплескиваться из расширительного бачка, а при использовании ПВХ труб для разводки отопления они быстрее выходят из строя от высокой температуры.

Отсутствие возможности использовать в качестве источника энергии для обогрева жилья относительно недорогой природный газ вынуждает хозяев домов искать другие приемлемые решения. Так, в регионах, где нет особых проблем с заготовкой или приобретением дров, на помощь приходят твёрдотопливные котлы. Случается и так, что единственной альтернативой становится электрическая энергия. Кроме того, все активнее используются новые технологии, позволяющие направлять на нужды отопления энергию солнечного излучения.

Все эти подходы не лишены существенных недостатков. Так, к ним можно отнести неравномерность, выраженную периодичность поступления тепловой энергии. В случае с электрическим котлом основным негативным фактором будет высокая стоимость потребленной энергии. Очевидно, что существенно поднять экономичность системы отопления, улучшить эффективность, равномерность ее работы, максимально упростить эксплуатационные операции помогло бы включение в общую схему специального прибора, который стал бы накапливать невостребованную в текущий момент тепловую энергию и отдавать ее по мере необходимости. Именно такую функцию выполняет теплоаккумулятор для .

Основное предназначение теплоаккумулятора системы отопления

• Простейшая система отопления с твердотопливным котлом обладает выраженной цикличностью работы. После загрузки дров и их розжига, котел постепенно выходит на максимальную мощность, активно передавая тепловую энергию в контуры отопления. Но по мере прогорания загрузки теплоотдача начинает постепенно снижаться, и теплоноситель, разносимый по радиаторам, остывает.

Работа обычного твердотопливного котла характеризуется выраженным чередованием пиков и «провалов» в выработке тепловой энергии

Получается, что в период пиковой выработки тепла оно может остаться невостребованным, так как настроенная, оснащенная термостатическим регулированием система отопления лишнего не возьмет. Но в период догорания топлива и, тем более, простоя котла тепловой энергии будет явно недоставать. В итоге часть топливного потенциала расходуется просто впустую, но при этом хозяевам приходится достаточно часто заниматься загрузкой дров.

В определенной степени остроту этой проблемы можно снизить установкой котла длительного горения, но полностью снять – не получается. Несовпадение пиков выработки тепла и его потребления может оставаться достаточно существенным.

• В случае с электрокотлом на первый план выступает высокая стоимость потребляемой энергии, что заставляет хозяев задуматься о максимальном использовании оборудования в периоды действия льготных ночных тарифов и минимизации потребления в дневные часы.

Выгоды использования дифференцированной тарификации электроэнергии

При грамотном подходе к потреблению электроэнергии льготные тарифы могут принести весьма ощутимую экономию средств. Об этом подробно рассказано в специальной публикации портала, посвященной .

Напрашивается очевидное решение – накапливать тепловую энергию ночью, чтобы достичь минимального потребления ее днем.

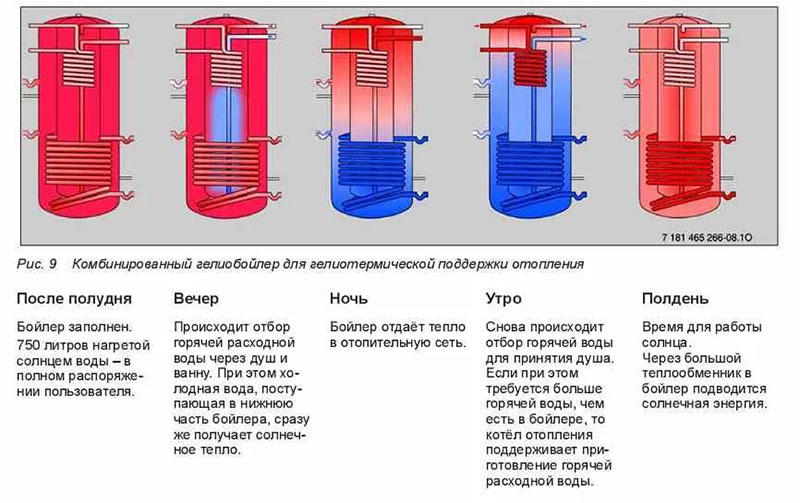

• Еще ярче выражена периодичность выработки тепловой энергии в случае использования солнечных коллекторов. Здесь прослеживается зависимость не только от времени суток (ночью поступление вообще нулевое).

Не поддаются никакому сравнению пики нагрева в яркий солнечный день или в пасмурную погоду. Понятно, что напрямую ставить свою систему отопления в зависимость от текущих «капризов» природы – никак нельзя, но и пренебрегать столь мощным дополнительным источником энергии также не хочется. Очевидно, что требуется какое-то буферное устройство.

Эти три примера, при всей их разноплановости, объединяет одно общее обстоятельство – явное несовпадения пиков выработки тепловой энергии с рациональным равномерным ее использованием на нужды отопления. Для устранения этого дисбаланса и служит специальный прибор, называемый теплоаккумулятором (тепловым накопителем, буферной емкостью).

Цены на теплоаккумуляторы Hajdu

теплоаккумулятор Hajdu

Принцип его действия основан на высокой теплоемкости воды. Если значительный ее объем в период пикового поступления тепловой энергии разогреть до необходимого уровня, то в течение определенного периода можно для нужд отопления использовать этот накопленный энергетический потенциал. Для примера, если сравнивать теплофизические показатели, то всего один литр воды при остывании на 1°С способен разогреть кубометр воздуха на целых 4 °С.

Тепловой аккумулятор всегда представляет собой объемный резервуар с эффективной внешней термоизоляцией, подключенный к контуру (контурам) источника тепла и контурам отопления. Простейшую схему лучше рассмотреть на примере:

Самый простой по конструкции теплоаккумулятор (ТА) – это вертикально расположенный объемный бак, в который с двух противоположный сторон врезаны четыре патрубка. С одной стороны он подключён к контуру (КТТ), а с другой – к разведенному по дому контуру отопления.

После загрузки и розжига котла циркуляционный насос (Nк) этого контура начинает прокачивать теплоноситель (воду) через теплообменник. Из нижней части ТА в котел поступает остывшая вода, а в верхнюю прибывает разогретая в котле. Из-за существенной разницы плотности остывшей и горячей воды ее активного перемешивания в баке не будет – в процессе горения топливной закладки будет происходить постепенное заполнение ТА горячим теплоносителем. В итоге, при правильном расчете параметров, после полного прогорания заложенного горючего, емкость будет заполнена горячей водой, разогретой до расчетного уровня. Вся потенциальная энергия топлива (за вычетом, конечно, неизбежных потерь, отраженных в КПД котла), преобразована в тепловую, которая накоплена в ТА. Качественная термоизоляций позволяет сохранять температуру в баке в течение многих часов, а иногда даже – и дней.

Вторая стадия – котел не работает, но функционирует система отопления. С помощью собственного циркуляционного насоса контура отопления происходит прокачка теплоносителя по трубам и радиаторам. Забор производится сверху, из «горячей» зоны. Интенсивного самостоятельного перемешивания опять же не наблюдается – по уже упомянутой причине, и в трубу подачи поступает горячая вода, снизу возвращается охлажденная, и бак постепенно отдает свой нагрев в направлении снизу вверх.

На практике, в процессе топки котла отбор теплоносителя в систему отопления, как правило, не прекращается, и ТА будет накапливать лишь избыточную энергию, которая в текущий момент остается невостребованной. Но при правильном расчете параметров буферной емкости, ни один киловатт тепловой энергии не должен пропасть даром, и к концу цикла топки котла ТА должен быть в максимальной мере «заряжен».

Понятно, что цикличность работы подобной системы с установленным электрическим котлом будет завязана на льготные ночные тарифы. Таймер блока управления включит и выключит питание в установленный срок вечером и утром, а в течение дня контуры отопления будут питаться только (или преимущественно) из теплоаккумулятора.

Конструктивные особенности и основные схемы подключения различных теплоаккумуляторов

Итак, теплоаккумулятор всегда представляет собой объемный резервуар вертикального цилиндрического исполнения, имеющий высокоэффективную термоизоляцию и снабженный патрубками для подключения контуров генерации тепла и его потребления. А вот внутренняя конструкция может различаться. Рассмотрим основные типы существующих моделей.

Основные типы конструкций теплоаккумуляторов

1 – Самый простой тип конструкции ТА. Подразумевается прямое подключение и источников тепла, и контуров потребления. Такие буферные емкости используются в следующих случаях:

• Если в котле и во всех контурах отопления применяется одинаковый теплоноситель.
• Если максимально допустимое давление теплоносителя в контурах отопления не превышает аналогичный показатель котла и самого ГА.

В том случае, когда требование выполнить невозможно, подключение контуров отопления может производиться через дополнительные внешние теплообменники

• Если температуры в трубе подачи на выходе их котла не превышает допустимой температуры в контурах отопления.

Впрочем, это требование также может быть обойдено при установке на контуры, требующие более низкого температурного напора, смесительных узлов с трёхходовыми кранами.

2 – Теплоаккумулятор снабжен внутренним теплообменником, расположенным в нижней части емкости. Теплообменник обычно представляет собой спираль, свитую из стальной нержавеющей трубы, обычной или гофрированной. Таких теплообменников может быть несколько.

Подобный тип ТА применяется в следующих случаях:

• Если показатели давления и достигаемой температуры теплоносителя в контуре источника тепла существенно превосходят допустимые значения для контуров потребления и для самой буферной емкости.
• Если есть необходимость подключения нескольких источников тепла (по бивалентному принципу). Например, на помощь котлу приходят гелиосистема (солнечный коллектор) или геотермальный тепловой насос. При этом чем меньше температурный напор источника тепла, тем ниже должен в ТА размещаться его теплообменник.
• Если в контурах источника тепла и потребления используется различный тип теплоносителя.

В отличие от первый схемы, такому ТА свойственно активное перемешивание теплоносителя в емкости – нагрев происходит в нижней ее части, и менее плотная горячая вода стремится вверх.

На схеме по центру ГА показан магниевый анод. За счет более низкого электропотенциала он «оттягивает» на себя ионы тяжелых солей, не допуская зарастания накипью внутренних стенок бака. Подлежит периодической замене.

3 – Теплоаккумулятор дополнен проточным контуром горячего водоснабжения. Вход холодной воды осуществляется снизу, подача до точки горячего водоразбора, соответственно, снизу. Большая часть теплообменника расположена в верхней части ТА.

Такая схема считается оптимальной для условий, когда потребление горячей воды отличается достаточной стабильностью и равномерностью, без выраженных пиковых нагрузок. Естественно, теплообменник должен быть исполнен из металла, отвечающего нормам пищевого водопотребления.

В остальном же схема схода с первой, с прямым подключением контуров генерации тепла и его потребления.

4 – Внутри теплоаккумулятора размещен бак для создания запаса горячей воды для бытового потребления. По сути, такая схема напоминает встроенный бойлер косвенного нагрева.

Применение подобной конструкции в полной мере оправдано в случаях, когда пик выработки тепловой энергии котлом не совпадает с пиком потребления горячей воды. Иными словами, когда сложившийся в доме бытовой уклад предполагает массовое, но довольно непродолжительное расходование горячей воды.

Все перечисленные схемы могут варьироваться в различных комбинациях – выбор конкретной модели зависит от сложности создаваемой системы отопления, количества и типа источников тела и контуров потребления. Обратите внимание, в большинстве теплоаккумуляторов предусмотрено множество выходных патрубков, разнесенных по вертикали.

Дело в том, что при любой схеме внутри буферной емкости так или иначе образуется температурный градиент (разница в температурном напоре по высоте). Появляется возможность подключения контуров системы отопления, требующих различных температурных режимов. Это существенно облегчает окончательное термостатическое регулирование теплообменных приборов (радиаторов или «теплых полов»), с минимальными ненужными потерями энергии и снижением нагрузки на регулирующие устройства.

Типовые схемы подключения теплоаккумуляторов

Теперь можно рассмотреть основные схемы установки теплоаккумуляторов в систему отопления.

Иллюстрация	Краткое описание схемы
	Температурный режим и давление одинаковы в котле и в контурах отопления. Требования к теплоносителю совпадают. На выходе из котла и в ТА поддерживается постоянная температура. На приборах теплообмена регулировка ограничивается только количественным изменением проходящего через них теплоносителя.
	Подключение в самому теплоаккумулятору, в принципе, повторяет первую схему, но регулировка режимов работы теплообменных приборов осуществляется по качественном принципу – с изменением температуры теплоносителя. Для этого в схему включены термостатические узлы смешения, например, трехходовые клапаны. Такая схема позволяет наиболее рационально использовать накопленный теплоаккумулятором потенциал, то есть его «заряда» хватит на более продолжительное время.
	Такая схема, с циркуляцией теплоносителя в малом контуре котла через встроенный теплообменник, применяется, когда давление в этом контуре превышает допустимое в приборах отопления или в самой буферной емкости. Второй вариант – в котле и в контурах отопления применены разные теплоносители.
	Исходные условия аналогичны схеме №3, но применен внешний теплообменник. Возможные причины такого подхода: - площади теплообмена встроенного «змеевика» недостаточно для поддержания требуемой температуры в телоаккумуляторе. – ранее уже был приобретён ТА без внутреннего теплобменника, а модернизация системы отопления потребовала именно такого подхода.
	Схема с организацией проточного обеспечения горячей водой через встроенный спиралевидный теплообменник. Рассчитана на равномерное потребление горячей воды, без пиковых нагрузок.
	Такая схема, с использованием теплоаккумулятора со встроенным баком, рассчитана на пиковое потребление горячей воды, но не отличающееся высокой положительностью. После расходования созданного запаса и, соответственно, заполнения ёмкости холодной водой, нагрев до требуемой температуры может занять достаточно много времени.
	Бивалентная схема, позволяющая задействовать в системе отопления дополнительный источник тепловой энергии. В данном случае упрощенно показан вариант с подключением солнечного коллектора. Этот контур подключается к теплообменнику в нижней части теплоаккумулятора. Обычно подобная система рассчитывается таким образом, что основным источником является именно солнечный коллектор, а котел включается по мере необходимости, для догрева, при недостаточности энергии от основного. Солнечный коллектор, конечно, не догма – на его месте может быть и второй котел.
	Схема, которую можно назвать мультивалентной. В данном случае показано применение трех источников тепловой энергии. В роли высокотемпературного выступает котел, который, опять же, может играть лишь вспомогательную роль в общей схеме нагрева. Солнечный коллектор – по аналогии с предыдущей схемой. Кроме того, используется еще один низкотемпературный источник, который, вместе с тем отличается стабильностью и независимостью от погоды и времени суток – геотермальный тепловой насос. Чем меньше температурный напор из подключенного источника энергии, тем ниже место его подключения к теплоаккумулятору.

Безусловно, схемы даны в очень упрощенном виде. А на деле подключение теплоаккумулятора в сложные, разветвленные системы, с различными контурами отопления, да еще и получающие нагрев от источников различной мощности и температуры, требуют высокопрофессионального проектирования с инженерными теплотехническими расчетами, с применением множества дополнительных регулировочных устройств.

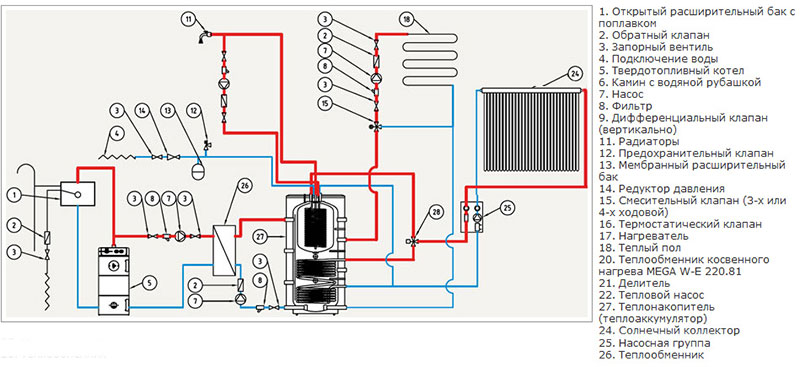

Один из примеров – показан на рисунке:

1 – твёрдотопливный котёл.

2 – электрический котел, включающийся лишь по мере необходимости и только в период действия льготного тарифа.

3 – специальный блок подмешивания в контуре высокотемпературного котла.

4 – гелио-станция, солнечный коллектор, который в погожие дни может выполнять роль основного источника тепловой энергии.

5 – теплоаккумулятор, к которому сходятся все контуры генерации тепла и его потребления.

6 – высокотемпературный контур отопления с радиаторами, с регулировкой режимов по количественному принципу – только и использованием запорной арматуры.

7 – низкотемпературный контур отопления – «теплый пол», в котором обязательно предусматривается качественное регулирование температуры нагрева теплоносителя.

8 – проточный контур горячего водоснабжения, снабженный собственным смесительным узлом для качественного регулирования температуры бытовой горячей воды.

Кроме всего перечисленного, в теплоаккумулятор могут быть встроены собственные электрические нагреватели – ТЭНы. Иногда бывает выгодно поддерживать с их помощью заданную температуру, не прибегая, например, лишний раз к неплановой растопке твердотопливного котла.

Специальные дополнительные ТЭНы можно приобрести отдельно – их монтажная резьба обычно адаптирована к гнездам подключения, имеющимся на многих моделях тепловых аккумуляторов. Естественно, подключение электричество подогрева потребует установки дополнительного термостатического блока, который обеспечит включение ТЭНов только при падении температуры в ТА ниже установленного пользователем уровня. Некоторые нагреватели уже оснащены встроенным подобного типа.

Цены на теплоаккумуляторы S-Tank

Теплоаккумулятор S-Tank

Видео: Рекомендации специалиста по созданию системы отопления с твердотопливным котлом и теплоаккумулятором

Что необходимо учитывать при выборе теплоаккумулятора

Безусловно, подбор теплоаккумулятора рекомендуется проводить еще на стадии проектирования системы отопления дома, руководствуясь расчетными данными специалистов. Тем не менее, обстоятельства бывают разными, и знать основные критерии оценки такого прибора – все же нужно.

• На первом месте всегда будет стоять вместительность этой буферной емкости. Эта величина рассчитывается в соответствии с параметрами создаваемой системы, мощностью котла, необходимого количества энергии для нужд отопления, горячего водоснабжения. Одним словом, ёмкость должна быть таковой, чтобы обеспечить накопление всего избыточного на данный момент тепла, не допуская его потерь. О некоторых правилах расчета емкости будет рассказано ниже.
• От емкости, естественно, напрямую зависят габариты изделия и его масса. Эти параметры также являются определяющими – далеко не всегда и не везде получается разместить в выделенном помещении теплоаккумулятор необходимого объема, так что вопрос должен продумываться заранее. Случается, что баки большого объёма (свыше 500 литров) не проходят в стандартные дверные проемы (800 мм). При оценке массы ТА она должна учитываться вместе во всем объемом воды полностью заполненного прибора.
• Следующий параметр – максимально допустимое давление в создаваемой или уже функционирующей системе отопления. Аналогичный показатель ТА должен быть, во всяком случае, не ниже. Это будет зависеть от толщины стенок, типа материала изготовления, и даже формы емкости. Так, в буферных емкостях, рассчитанных на давление свыше 4 атмосфер (бар) обычно верхняя и нижняя крышки имеют сферическую (тороидальную) конфигурацию.

• Материал изготовления емкости. Баки из углеродистой стали, с антикоррозийным покрытием стоят дешевле. Емкости из нержавейки, безусловно, дороже, но и гарантийный срок их эксплуатации тоже значительно выше.
• Наличие дополнительных встроенных теплообменников для контуров отопления или горячего водоснабжения. Об их предназначении уже упоминалось выше – выбираются модели в зависимости от общей сложности системы отопления.
• Наличие дополнительных опций – возможности встраивания ТЭНов, установки контрольно-измерительных приборов, устройств обеспечения безопасности – предохранительных клапанов, воздухоотводчиков и т.п.
• Обязательно оценивается толщина и качество внешней термоизоляции корпуса ТА, чтобы не пришлось заниматься этим вопросом самостоятельно. Чем лучше изолирован бак, тем естественно, дольше будет в нем храниться «тепловой заряд».

Особенности монтажа тепловых аккумуляторов

Установка теплового аккумулятора подразумевает соблюдение определенных правил:

• Все подключаемые контуры должны подсоединяться резьбовыми муфтами или фланцами. Сварных соединений не допускается.
• Подключаемые трубы не должны оказывать на патрубки ТА никакой статической нагрузки.
• Рекомендуется на всех подключаемых к ТА трубах установить запорную арматуру.
• На всех используемых входах и выходах устанавливаются приборы визуального контроля температуры (термометры).
• В нижней точке ТА или на трубе в непосредственной близости от него должен стоять дренажный вентиль.
• На всех трубах входа в теплоаккумулятор устанавливаются фильтры механической очистки воды – «грязевики».
• Во многих моделях сверху предусмотрен патрубок для подсоединения автоматического воздухоотводчика. Если такового нет, то воздухоотводчик обязательно устанавливается на самом верхнем выходном патрубке.
• В непосредственной близости от теплоаккумулятора предусматривается установка манометра и предохранительного клапана.
• Вносить какие бы то ни было самостоятельные изменения в конструкцию теплоаккумулятора, не оговоренные производителем – категорически запрещается.
• Установка ТА должна проводиться только в отапливаемом помещении, исключающем вероятность замерзания жидкости.
• Заполненный водой резервуар может иметь весьма значительную массу. Площадка род него должна быть способна выдержать столь высокую нагрузку. Нередко для этих целей приходится подливать специальный фундамент.
• Как бы ни устанавливался теплоаккумулятор, при этом должен обеспечиваться свободный поход к ревизионному люку.

Проведение простейших расчетов параметров теплоаккумулятора

Как уже упоминалось выше, всесторонний расчет системы отопления с несколькими контурами выработки и потребления тепловой энергии – это задача, посильная только специалистам, так как приходится учитывать очень много разносторонних факторов. Но определённые вычисления можно провести и собственными силами.

Например, в доме установлен . Известна его мощность, вырабатываемая при полной топливной загрузке. Экспериментальным путем определено время сгорания полной закладки дров. Планируется приобретение теплоаккумулятора, и необходимо определить, какой объем потребуется, чтобы гарантированно полезно использовать все выработанное котлом тепло.

За основу возьмем известную формулу:

W = m × с × Δt

W — количество тепла необходимое, чтобы нагреть массу жидкости (m ) с известной теплоемкостью (с ) на определенное количество градусов (Δt ).

Отсюда несложно вычислить массу:

m = W / (с × Δt)

Не помешает принять в расчет КПД котла (k ), так как потери энергии так или иначе неизбежны.

W = k × m × с × Δt, или

m = W / (k × с × Δt)

Теперь разбираемся с каждым из значений:

• m – искомая масса воды, из которой, зная плотность, несложно будет определить и объем. Не будет большой ошибкой посчитать из расчета 1000 кг = 1 м³ .
• W – избыточное количество тепла, вырабатываемое в период топки котла.

Его можно определить, как разницу значений энергии, выработанной за время сгорания топливной закладки и затраченной в тот же период на отопление дома.

Максимальная мощность котла обычно известна – это паспортная величина, рассчитанная на оптимальные воды твёрдого топлива. Она показывает количество тепловой энергии вырабатываемой котлом в единицу времени, например, 20 кВт.

Любой хозяин всегда довольно точно знает, в течение какого времени у него прогорает топливная закладка. Допустим, это будет 2,5 часа.

Далее, необходимо знать, какое количество энергии в это время может быть израсходовано на отопление дома. Одним словом, необходимо значение потребности конкретного здания в тепловой энергии для обеспечения комфортных условий проживания.

Такой расчет, если значение необходимой мощности неизвестно, можно произвести самостоятельно – для этого есть удобный алгоритм, приведенный в специальной публикации нашего портала.

Как самостоятельно провести тепловой расчет для собственного дома?

Информация о количестве необходимой тепловой энергии для отопления дома бывает достаточно часто востребована – при выборе оборудования, расстановке радиаторов, при проведении утеплительных работ. С алгоритмом расчета, включающим удобный калькулятор, читатель может познакомится, открыв по ссылке публикацию, посвященную .

Например, для отопления дома требуется 8,5 кВт энергии в час. Значит, за 2,5 часа сгорания топливной закладки будет получено:

20 × 2,5 = 50 кВт

За этот же период будет потрачено:

8,5 × 2,5 = 21,5 кВт

W = 50 – 21,5 = 28,5 кВт

• k – КПД котельной установки. Обычно указывается в паспорте изделия в процентах (например, 80%) или десятичной дробью (0,8).
• с – теплоемкость воды. Это – табличная величина, которая равна 4,19 кДж/кг×°С или 1,164 Вт×ч/кг×°С или 1,16 кВт/м³×°С.
• Δt – разница температур, на которую необходимо подогреть воду. Ее можно определить для своей системы опытным путем, промерив значения на трубе подачи и обратки при работе системы на максимальной мощности.

Допустим, что это значение равно

Δt = 85 – 60 = 35 °С

Итак, все значения известны, и осталось лишь подставить их в формулу:

m = 28500 / (0,8 × 1,164 × 35) = 874,45 кг.

Такой же подход можно применить и в случае, если рассчитывается объем теплоаккумулятора, подключённого к . Единственная разница – для расчета принимается не время топки, а временной интервал льготного тарифа, например, с 23.00 до 6.00 = 7 часов. Чтобы «унифицировать» эту величину, ее можно назвать, например, «период активности котла».

Чтобы упростить читателю задачу, ниже размещен специальный калькулятор, который позволит быстро рассчитать рекомендуемый объем теплового аккумулятора для имеющегося (планируемого к установке) котла.
