Устройство коптильной камеры холодного копчения своими руками. Эффективная и недорогая коптильня холодного копчения своими руками

© При использовании материалов сайта (цитат, изображений) указание источника обязательно.

Своя собственная коптильня – это хорошо. Это просто замечательно. Свежевыловленная рыба, тут же, пока еще трепыхается, выпотрошенная и набитая папоротником, кабаний окорок от секача, которого сам срезал точно под левую лопатку, зверюга только кувыркнулась, да копчёненькие… слюнки текут… Нужно сделать своими руками коптиленку какую-нибудь, но покупные цены непомерные, а на вид все просто.

Действительно, коптильня устроена очень просто, и сделать ее самому проще простого. Если есть кухня с газом и вытяжкой, вообще ничего делать не нужно – принес, и копти. Но за кажущейся простотой кроется довольно сложный процесс. Помните старые советские рижские шпроты – толстенькие, ярко-золотистые, с плотным, но нежным мясом? Где сейчас найдешь такие? А прибалты, между прочим, жидким дымом рыбку не обрызгивают, коптят честно.

Однако гастрономические достоинства – только верхушка айсберга. Правильно, по-дедовски закопченные продукты совершенно лишены вредных свойств. Но в век потребления, в погоне за рентабельностью, многие секреты копчения либо утрачены, либо игнорируются.

Поэтому в настоящей статье мы прежде всего расскажем, что нужно знать и понимать, чтобы сделать коптильню, продукт из которой получит тонкий вкус с изысканный ароматом, какие нынешним любителям копченостей просто неведомы. И в то же время он будет совершенно лишен канцерогенов, оксидантов, токсинов и прочего, чем пугают ценителей копчёненького. А уж затем перейдем к описанию некоторых конструкций.

По аналогии. К автору не так давно захотела наведаться его добрая знакомая. А он как раз разжился настоящими франкфуртскими сосисками, вот и решил порадовать. Приготовил как положено, с зеленым горошком. Она попробовала, и… есть не стала. Она всерьез думает, что сосиски – это то, что на базаре в хот-дог кладут.

Три копченых кита

Китов целиком не коптят; заголовок – образное выражение. Что значит – три кита, на которых и стоит весь процесс копчения правильного, дедовского, исконного. Между прочим, вполне осуществимый в обычной городской кухне. Как именно и что коптить – этого мы тоже коснемся, но ближе к концу статьи.

1. Первый – равномерность нагрева и окуривания. И тепло, и дымок должны равномерно облекать полуфабрикат со всех сторон. Иначе даже по длине плотвы средних размеров или свиного уха пойдет внутреннее фракционирование компонент продукта, что и вкус испортит, и вредности придаст.
2. Второй – легкий дымок. Тяжелые фракции дыма должны сконденсироваться и выпасть в осадок, прежде чем дойдут до продукта при любом способе копчения, см. ниже. Наличие пиролизных газов совершенно недопустимо, они-то и дают то, чем с полным основанием пугают медики. Так что «легкий дымок» значит не только белый и ароматный, без угара, но и сильно разбавленный кислородом воздуха, он нейтрализует пиролизные газы.
3. Третий – постепенность проникновения. Правильное прокапчивание закладки продуктов требует не только времени, но и задержки возле него легкого дымка. При этом все компоненты дыма равномерно проникнут в продукт, что и дает необходимое качество. Схема копчения такова: «рабочий» дым окуривает закладку, пока не выдохнется, тогда он должен уйти, а на смену ему прийти свежий. Обеспечить такой цикл не сложно, т.к. выработавшийся дым при той же температуре легче и стремится уйти вверх. Нужно только задержать его около продукта.

Что несущественно

А вот что не имеет для коптитьни почти никакого значения, так это ее размеры. Все, что требуется соблюсти при конструировании – зазоры не менее 1-2 см между продуктом и стенками и между кусками продуктов. Исключение – мелкая рыба, коптящаяся на решетке навалом: килька, тюлька, красноперка, снеток, корюшка, золотой карась – «пятак».

Также большого значения не имеет материал. Но тут тоже есть исключение: при холодном копчении медвежатины и других видов дичи со специфическим привкусом на коптильную камеру (см. далее) лучше пустить старую дубовую винную, или, в крайнем случае из-под солений, бочку. В сочетании с правильно выбранными дровами для дыма коптильня из бочки выдаст вполне съедобными даже поморника, лысуху или чайку-мартына.

Виды копчения

Самые тонкие, изысканные букеты вкуса и аромата в сочетании с долгой лежкостью готового продукта дает холодное копчение, при температуре 30-50 градусов . Окорок домашней свиньи, закопченный холодным способом, в прохладном сухом погребе провисит год и более, полностью сохраняя вкус и аромат, только понемногу ссыхаясь. А в холодильнике максимум за месяц размякнет или перемерзнет.

Но холодное копчение длится долго – от 6 часов для мелкой рыбы навалом на решетке до 3-х суток для ляжки упитанного хряка. И требует, кроме того, тщательной подготовки продукта, см. в конце. На нее уйдет от 1 до 5 суток, с тем же разбросом смотря по продукту. Несмотря на это, как раз «холодная» коптильня проще всего по устройству, но для нее требуется небольшой участок земли, примерно 2х3,5 м.

Примечание: копчености на весу нужно хранить подвешенными на стальной проволоке, а на шток крюка надеть предохранительный кружок, вроде тех, что моряки надевают на швартовы. Крыски, они копчёненькое очень даже уважают. И чуют издалека.

Горячее копчение производится при температуре 70-120 градусов. Рекомендации доводить температуру до 350 градусов (?) берутся неизвестно откуда, это выйдет не копченость, а запеканка. Происходит горячее копчение быстро, от 15 мин. до 4 час; вилка по продукту та же – тюлька/окорок. Предварительная подготовка полуфабриката не требуется.

Однако по вкусу, запаху и аппетитности вида горячие копчености заметно уступают холодным, а хранятся при комнатной температуре на открытом воздухе, как правило, не более 36 часов. В холодильнике легко перемерзают, что полностью уничтожает гастрономические достоинства. В закрытой таре легко «задыхаются» и протухают, что нужно иметь в виду, беря их с собой в дорогу.

Полугорячее копчение производится при температуре 60-70 градусов в простейших коптильнях для холодного копчения. На вид и по запаху полугорячий продукт от холодно-копченого отличит только знаток, но на вкус и по лежкости он такой же, как горячего копчения.

Без подготовки полугорячим способом можно коптить только совершенно свежие полуфабрикаты: свежевыловленную рыбу, парное мясо. Поэтому полугорячее копчение применяют в основном индивидуалы охотники-промысловики и рыболовы, после 2-3 суток промысла несущие добычу сразу на базар, для сохранности и придания ей товарного вида.

Есть и другое применение: описанная далее домашняя коптильня из ничего, в буквальном смысле слова, без кавычек, действует именно полугорячим способом. Если нужно для праздника быстренько наготовить копченых деликатесов, а магазинные по цене «кусаются», она может здорово выручить. Особенно, если празднество с водочно-коньячными возлияниями: спирт оглушает вкусовые пупырышки, и после первой никто уже не разберет настоящего вкуса, даже если на пир приглашен сам Лукулл.

Холодная домашняя коптильня

Коптильня холодного копчения, как уже сказано, элементарно проста. Устройство ее показано на рисунке. Коптильную камеру, чтобы не поехала по раскисшей от конденсата почве, ставят на врытые в землю торчком кирпичи или деревянные чурбаки.

Принцип работы таков: дым, пока дойдет до коптильной камеры, остынет, вся вредность из него выпадет в осадок и уйдет в землю. Заодно – и водный конденсат, от которого коптящийся продукт может раскиснуть и протухнуть, пока коптится. Однако пользоваться ею нужно со знанием дела.

Во-первых, дальний от бочки – коптильной камеры лист шифера (или оцинковки, только горячий будет, обжечься можно) предназначен для регулировки дымораспределения. На рисунке он выделен серовато-зеленым. Прежде чем заложить на решетку, или подвесить на вешала, полуфабрикат, его передвигают, пока серый или сизый вонючий дым не пойдет помимо камеры, а в нее – ароматный легкий дымок.

Во-вторых, дымооборот и задержку в камере легкого дымка регулируют наброшенной на устье коптильни слегка влажной мешковиной. При правильном копчении дыма над камерой видно быть не должно – его отработанные остатки оседают в мешковине, которая тяжелеет и загрязняется. Чтобы не провалилась вниз и не испортила продукт, в устье вваривают металлические прутки, или просто кладут на него деревянные прутья, а в камере делают загрузочно-выгрузочную дверцу.

Как видим, изготовление холодной коптильни может потребовать всего только выкопать яму под костер с дымоходом – если предохранительная решетка на устье из палок, то и дверца в камере не нужна. Однако, во-первых, дрова для костра нужно выбирать особенно тщательно, но об этом в конце.

Во-вторых, за такой коптильней нужен постоянный присмотр: едва только мешковина просохнет и через нее пойдут просачиваться струйки дыма, ее нужно сразу же обрызгать. Иначе дым пойдет протоком и часть нужных для вкуса, запаха и пользы веществ из него вылетит в трубу.

В-третьих, земля под холодной коптильней от конденсата из дыма раскисает даже в сухую погоду под навесом. Перед следующей закладкой коптильне нужно дать просохнуть. Если пренебречь этим обстоятельством, то земля, вместо того, чтобы поглощать из дыма ненужное, наоборот, отдаст его обратно. Продукт раскиснет, приобретет мерзкий вкус, завоняется, т.е. – пропадет.

Именно поэтому в обычных магазинах копченых настоящим холодным способом деликатесов не бывает. А в каких бывают – туда живущим на зарплату ради спокойствия душевного лучше не заглядывать. При любом ее размере.

Видео: самодельная “холодная” коптильня

Исконно-посконная

А теперь немного о позабытых секретах. Самый главный: построить коптильню холодного копчения, продукты из которой едали, урча и облизываясь, старопрежние князья да бояре, можно самому. И даже искать бочку из-под горючего не понадобится.

• Секрет первый: коптильная камера – круглая или квадратная обечайка из двух плетней с промежутком в две ладони между ними. Промежуток засыпается землей.
• Секрет второй: дымооборот легкого дымка регулируется не мешковиной, а набросанными сверху ветками деревьев или кустарников с мелкими частыми листьями, но не испаряющих эфирных масел. Определить просто: если сами листья заметно не пахнут, и цветы без сильного аромата, то пойдет. Сирень, к примеру, не пойдет, а малина, смородина, лещина – запросто.
  Также не пойдут деревья, выделяющие камедь, сладкий сок или содержащие много дегтя: береза, клен. Исключение – вишня. Все хвойные не годятся однозначно. Для дичины с привкусом на покрышку нужны ива, ракита, верба, тальник обычный и краснотал. Салициловая отдача внутрь, конечно, загрубит вкус, но и отобьет привкус.
• Секрет третий: толщина накладки веток покрышки – от в ладонь при 12-часовом копчении до 3/4 локтя (примерно 30 см) при 3-х суточном. Самый секрет в том, что по верхним листьям судят о степени готовности продукта, не вскрывая камеры. Как только верхние листочки высохли и скукожились – готово! По крайней мере, уже можно вскрывать, не рискуя сбить процесс, и проверить степень готовности. Разумеется, ветки должны быть свежими, только что срезанными.
• Секрет четвертый: под дымохода застилают слоем в пол-ладони свежими листьями черной смородины. Да-да, теми самыми, что идут на домашнее консервирование. И с той же целью. Если коптится мясо жестковатое (старая говядина, к примеру), смородину дают пополам с листьями хрена.

Походная

Походная коптильня холодного копчения из ничего показана на рисунке. Она позволяет получить продукт, не уступающий таковому из предыдущей. У нее свои секреты.

Первый – рыть штольню со стволом нужно в глине иди суглинке. Общая длина всей шахты – 2,5-4 м. Штольню пробивают лопатой, к черенку которой привязан длинный «дрын» из валежины.

Примечание: секрет в секрете – удобно, чтобы не копать слишком много и тяжело, устроить такую в обрыве с норами ласточек-береговушек.

Второй – совсем не нужно тащить с собой в поход ведро без дна или бочку. Вязать плетни для коптильной камеры тоже не обязательно. Если сделать ствол шахты поглубже, то его устье можно просто расширить под закладку, положить наверх пару валежин (они же будут вешалами), а сверху завалить ветками, как описано выше.

Третий – дымогенерация регулируется не заслонкой, а свежими листьями дикой смородины, малины, земляники, лещины, укладываемыми на костерок. Для терпкого вкуса – дуба, ясеня, вяза, ивы, ракиты. Для мягкого – липы. Если потребители не из разряда римских патрициев, то просто луговой травой. Но упаси боже – береза, шалфей, зверобой, чистотел и другие лекарственные травы! И требования к дровам те же, о которых далее.

Горячая

Коптильня горячего копчения устроена сложнее. Т.к. дымооборот и весь процесс происходят гораздо быстрее, указанные в начале требования к «трем копченым китам» нужно соблюдать в полной мере. Устройство горячих коптилен показано на рисунке. Что у них общего?

Первое – коптильная камера помещается в дымовом кожухе. Он сужается кверху. Это нужно, чтобы по мере расходования подаваемого к камере дыма он проникал в нее через отверстия в стенках равномерно.

Второе – коптильная камера с глухим дном. Дело в том, что капающий вниз при горячем копчении жир попадет либо на закладку топлива, либо на днище дымового кожуха. Который, кстати, в отличие от камеры холодного копчения должен иметь герметичные швы и стыки.

В первом случае жир сгорит, а продукты сгорания проникнут в закладку коптимого. По вкусу продукта неискушенные гурманы этого могут и не определить, но химический анализ покажет именно то, от чего компетентные медики и шарахаются с расширенными глазами.

В втором – в присутствии паров влаги, при температуре поступающего дыма примерно в 150 градусов, жир моментально прогоркнет, а затем испарится. По вредности – результат предыдущий, и может появиться противно-приторный привкус.

Если же жир останется в коптильной камере, то там влаги без избытка, да и та быстро улетучивается, т.к. выход из камеры фактически свободен. Жир потом придется отскребать от днища, если только не предусмотрен его сток, но продукт не испортится. Откопченный жир придется выбросить: в нем собралась вся коптильная «гадость».

Третье – термометр со шкалой до 250 градусов. По нему контролируют температуру копчения. Выход ее за пределы 70-120 Цельсия чреват не только порчей вкуса, но и накоплением в готовом продукте вредных веществ.

Теперь о разностях. Левая коптильня на рис. – на самотлении. Топливо – исключительно специальная щепа для копчения. Она есть в продаже, и расход невелик: две горсточки на окорок. Сыпать опилки, как рекомендуют большинство источников рунета – грубейшая ошибка. В плотной массе опилок неизбежно пойдет пиролиз, а от него – пиролизные газы, о «пользе» которых выше было неоднократно сказано. Устраивать наддув бесполезно, не продует он кучку опилок насквозь. Разве что подать чистый кислород, но это уж на любителей дорогой и опасной техноэкзотики.

Доступ воздуха к топливу обеспечивает поддувало, а общий дымооборот регулируется наброшенной на устье увлажненной мешковиной, как описано выше. Но от веточных секретов холодного копчения, увы, придется отказаться: при такой температуре они дадут обратный эффект.

Розжиг топлива ни в коем случае нельзя производить растопкой, даже современной гелевой «экологической». Топливо разогревают до начала тления извне через днище кожуха. Способы разные: установив коптильню на бытовую газовую плиту, паяльной лампой, пропановой горелкой, электроплиткой с ТЭН’ом – блином и тиристорным регулятором. Подогрев дают постоянно все время копчения; его степень регулируют по температуре в кожухе.

У коптильни на самотлении есть серьезный недостаток: влага из топлива неизбежно попадает в коптильную камеру. Высушивать щепу «до пороха» толку нет – влага образуется в результате химических реакций горения. Поэтому упоминание выше об окороке для коптильни на самотлении чисто символическое: раскиснет, прежде чем прокоптится. Максимум, что можно коптить в такой – куски размером с селедку 30+.

Справа – горячая коптильня, работающая от дымогенератора. Специального для копчения, а не для автодиагностики. Если предусмотреть на дымоходе от генератора охлаждающий змеевик или радиатор и сборник конденсата со сливом, то она может работать и по-холодному. Точнее, псевдо по-холодному, т.к. коптильных шедевров, получаемых из настоящей земляной холодной коптильни, из нее не выйдет. Но окорок все-таки прокоптится.

Изюминка этой коптильни – крышка с зубчатым отогнутым краем, опущенным в водяной затвор. Этим обеспечивается постоянное небольшое избыточное давление в камере и быстрое равномерное прокапчивание закладки. Устье можно и накрыть мешковиной, как в предыдущем случае, но вкус выйдет резковат, а мясо, особенно рыба – дрябловато.

Сравним: всем известно, что при приготовлении наливок или домашнего вина напяливать на горловину банки с закваской презерватив или надувной шарик неправильно. Нужно вмазать резиновую трубку и вывести ее конец в банку поменьше с водой, чтобы побулькивало. Тогда получится напиток, а не «бадяга».

Дымогенераторы

Дымогенератор совершенно необходим для успешного горячего копчения мяса. Устройство простейшего генератора дыма для копчения показано на рис. Нагреватель показан условно; он, как выше сказано, может быть любым. Если костерок или печурка – то и топливо для него любое. Но для генерации коптильного дыма – особое. О чем, опять-таки, далее.

А вот наддув – не условный. Дымогенератор на естественной тяге (для этого необходимо расположить коптильню на 2-3 м выше него) сгодится только для псевдо-холодного копчения. Для настоящего горячего необходимо избыточное давление в камере, а тяга, как известно, дает разрежение.

Интересная схема генератора дыма показана на рис.ниже. Принцип таков: деревянная чурка, поджатая пружиной с регулировочным винтом, трется об стальной шкив до того, что начинает тлеть и дымить. Тут же, на валу двигателя, вентилятор, гонящий дым в камеру. Казалось бы, чистый пиролиз со всей вытекающей вредностью, но!

Другой конец вала движка приводит во вращение маломощное магнето (хоть от старого советского мопеда-«дырчика»), дающее напряжение в 2-4 кВ. Его плюс подается на сетку, через которую прогоняется дым, а минус – на коптимые продукты. Автору статьи неизвестно, знает ли автор конструкции, что вся вредность дыма сосредоточена в отрицательных ионах (анионах), а вся польза – в положительных катионах.

Первые в данном случае сразу оседают на сетке (которую придется часто чистить), а вторые с силой вгоняются в коптимое. Безо всяких хлопот по наблюдению за дымооборотом и его поддержанию.

На электрической схеме показан коллекторный двигатель переменного тока, и это правильно. В таком случае понадобится его мощность в 200-300 Вт, т.к. внешняя характеристика коллекторных двигателей последовательного возбуждения мягкая: при затормаживании вала отбора мощности крутящий момент возрастает. Если же поставить движок асинхронный с конденсаторным запуском (у таких внешняя характеристика довольно жесткая), то, чтобы провернуть вал до начала тления дерева, понадобится 1,5-2 кВт.

Примечание: т.к. магнето практически на холостом для него ходу дает большие выбросы импульсов напряжения, то рабочее напряжение конденсаторов должно быть не 2 кВ, как рекомендует автор, а 6,8-10 кВ. Такие конденсаторы используются в схемах строчной развертки телевизоров с кинескопом.

О рыбе

А как же коптильня для рыбы? Ее коптят больше всего. Нет ли тут каких-то «рыбьих» нюансов? Для холодного копчения – ни малейших. Холодной коптильне абсолютно все равно, что в нее закладывают, хоть огурцы.

Но в горячей и полугорячей (см. след) для рыбы необходимо предусмотреть отток стекающего жира за пределы дымового кожуха либо его немедленное удаление другим способом . Легкоплавкий рыбий жир наделен всеми вредными свойствами стекающего коптильного жира в двойной, а то и в пятикратной степени.

О материалах

Прежде чем переходить к бытовым самоделкам из чего попало, следует поговорить еще кое о чем.

Многие загородные рестораны, клубы, базы отдыха, коммерческие рыболовно-охотничьи хозяйства обзаводятся собственным стационарным блоком приготовления мясо-рыбных деликатесов. Обычно это , совмещенный в и коптильней. Солидное сооружение сразу придает престижа заведению, но стоит ли такой комплекс строить целиком из кирпича? Безусловно, нет.

Дело не столько в том, что кирпичная кладка фактически многофункциональной печи сложна и дорога. Более в том, что кирпич пористый. При копчении коптильные эманации внедряются в кладку, а полуфабрикаты закладываются разные, и вкус готовой продукции получается нестабильным, но это еще полбеды.

А беда нередко приходит при простоях в межсезонье. Кладка впитывает атмосферную влагу, проникшая в нее ранее органика начинает гнить. Дело доходит до того, что из отстроенной к началу осеннего сезона новенькой коптильни к следующему лету начинает нести тухлятиной. Какой уж тут престиж…

В земляных холодных коптильнях подобного эффекта не наблюдается. Видимо, микроскопическая почвенная микрофауна, юркая, шустрая и вездесущая, успевает очистить почвенные ходы в промежутках между двумя производственными циклами. Но для загородных рекреационных заведений такая плохо подходит – заготовки просто не успеют прокоптиться до отъезда гостей после выходных

Поэтому в таких случаях лучше сварить коптильню из листового железа толщиной от 4 мм, чтобы не прогорела быстро. А для виду и респекта облицевать ее декоративным кирпичом – он дешевле огнеупорного и работа проще. Такое исполнение имеет еще одно преимущество: цельную металлоконструкцию можно перевезти на другое место. Облицовкой придется пожертвовать, но она несравненно дешевле цельного коптильно-кулинарного кирпичного агрегата.

Полугорячие

Подавляющее большинство самодельных бытовых коптилен относятся к полугорячему типу. Они выдают достаточно качественный и аппетитный продукт, а изготовление их своими силами элементарно. Поэтому коснемся некоторых конструкций подробнее.

Из ничего без ничего

Для простейшей домашней коптильни вообще не нужно ничего делать дополнительно. Все, что требуется – газовая плита с вытяжкой и стальная миска или обрезанная по высоте до 5-6 см широкая консервная банка, напр. из-под томатной пасты. Плошка из банки лучше, т.к. днище ее очень тонкое, и дымарь сразу реагирует на изменение нагрева. А миска эмалированная всего хуже: она и прогревается медленнее, и портится тлеющей щепой навсегда.

Технологическая процедура также элементарна: в вытяжке подвешивают коптимое. Под заготовку подставляют любую посудину, в нее будет капать жир. В плошку кладут горсточку коптильной щепы, включают на самый малый огонь дальнюю, самую маломощную, горелку, и ставят на нее плошку. Усиливают огонь, пока не пойдет дымок, а затем сбавляют, чтобы не было едучего дыма, а легкий весь шел в вытяжку. Коптят до готовности, ее степень видна сразу.

Хитрость в том, что дым успевает достаточно охладиться и полегчать, пока не дойдет до вытяжки. Жир, капающий мимо дымаря, сразу застывает, не успевая нигде навредить. Недостаток – много в таком приспособлении не накоптишь.

Из старой бытовухи

Популярностью пользуются коптильни из холодильника, см. рис. Они достаточно емки, а сделать такую несложно: убирают компрессор с трубопроводами, морозилку, обдирают внутреннюю пластиковую облицовку с теплоизоляцией. Остается подходящей формы и размеров стальной корпус. Делать из оцинковки самому приходится только коптильную камеру (поз. 3 на рис.), да дымоход вверху, поз 4.

Щепу в дымогенераторе 2 на месте бывшего овощного отделения подогревают бытовой электроплиткой 1. Воздух к ней поступает через отверстия от трубопроводов.

Недостатков у такой коптильни два. Первое – большое энергопотребление. Плитка с блином через довольно толстую спецсталь прогревает щепу плохо, и ее мощность нужна не менее 1,5 кВт. Дело в том, что корпуса бытовых холодильников изготавливаются из стали с плохой теплопроводностью.

Второй недостаток обусловлен тем же обстоятельством, это большая по времени инерционность регулировки нагрева. Легкий дымок не идет и не идет, раздраженный неопытный владелец выводит нагрев на максимум. Вдруг – повалил серый едкий дым. Плитка выдергивается за шнур, щепа быстро выгребается лопаткой, но продукт успел подгорчиться.

Для малых по объему закладок почти идеальная коптильня получается из старой круглой стиральной машинки. Мотор с активатором и реле времени удаляют. Коптильной камерой служит бывший бак. Отверстие, в которое проходит вал мотора, расширяют до диаметра активатора, в него пойдет дым, а в сливное будет стекать жир.

Если верхняя крышка из металла, дымооборот регулирую ею. Пластмассовую вовсе убирают, а дым держат в камере увлажненной мешковиной, как описано выше.

Дымогенератор можно использовать или посторонний, или устроить в моторной нише, хотя бы очаг из двух кирпичей. В той же нише поместится и миниатюрная печка-щепочница из двух консервных банок. Чтобы она дала правильный коптильный дым, ее топочную камеру вынимают из кожуха, наполняют, не набивая плотно, коптильной щепой, разжигают из-под низу лучиной и только тогда вставляют обратно в кожух. Дымогенерацию регулируют свежими листьями описанными выше способами.

Есть у коптильни из стиралки еще два плюсика. Первый – колесики, на которых ее легко катать. А о втором вспомним, когда речь пойдет о мангалах с коптильней.

Видео: полугорячая коптильня из бочки

Мобильная мини

Передвижная мини-коптильня, которую можно возить с собой в багажнике, носить в рюкзаке или сумке, очень пригодится на выезде. Особенно – для создания эксклюзивных вершин холодного копчения. Тут первейшее условие – не то что первая, нулевая свежесть продукта. Который может быть мелким рассыпным, и не только животного происхождения, о чем речь еще пойдет.

Чертеж коптильной камеры, которую можно водрузить над любым подходящим источником дыма, приведен на рис. На решетки можно укладывать сетку или, при холодном копчении, неплотную ткань. Вы пробовали когда-нибудь холодно-копченые семечки или орехи? Это не шутка. Вырыть очаг с дымоходом – дело получаса-часа, а коптится насыпная мелочь быстро. И в то же время размеры и объем ящика позволяют за выходные накоптить холодным способом до 15-20 кг некрупной рыбы и столько же полугорячим – мяса или сала.

Мангал-коптильщик

Огонь, как известно, враг шашлыка, а его лучший друг – тот самый, необходимый для копчения, легкий дымок. И у любого шашлычника наверняка не раз мелькала мысль: а зря ведь хороший дым пропадает!

Сделать, чтобы не пропал зря, совсем не сложно. Простейший способ вполне аналогичен описанному выше для коптильни из ничего, см. рис. Отличие одно – коптильная камера должна быть с днищем и, крайне желательно, со стоком для жира за мангал. Чужой жир – тоже враг шашлыка. Особенно, если жир рыбий.

Если в кладовке валяется еще не приспособленный под душ бак от старой стиралки, то это уже почти готовый мангал-коптильня. Остается расширить отверстие под вал активатора до диаметра дымохода мангала, напялить бак на дымоход – и коптильня готова. С жиром проблем нет, стечет в слив. Вешала для заготовок – из любых проволок или прутьев, регулировка дыма – мешковиной.

Примечание: «мясной» дымок, поднимающийся от мангала с шашлыком, никакой продукт при любом виде копчения не испортит. Только пикантности придаст. Коптильщики старого времени держали в секрете, что самая лучшая копченая рыба или овощи получаются при попутном копчении их над мясом.

Стационарный

Здесь для сравнения на рис. приведена схема стационарной коптильни, совмещенной с мангалом. Изюминка, да и то весьма относительная, только в том, что под коптильню используется свободное пространство под мангалом. Тепловое излучение от его пода позволяет не заботиться о равномерности прогрева закладки. В коптильный отсек можно помещать любую камеру, хоть ящик, описанный выше. Вот, пожалуй, и все.

Как коптить?

А теперь пришла пора для еще нескольких, но очень важных, секретов копчения. Их в общем-то, всего два: выбор с заготовкой дров и подготовка полуфабрикатов под холодное копчение. Под горячее подготовка не нужна, а для полугорячего время засолки и сушки сокращается втрое-вчетверо. Если продукт потребляется в течение суток после полугорячего копчения, то и здесь подготовка не требуется.

Дрова

Дрова из хвойного дерева для копчения совершенно не годятся. Продукт получится не то что противным на вкус, но просто ядовитым. Заготовку подходящих дров (ниже) производят при минимальном сокодвижении в деревьях, но до промерзания, т.е. осенью во время листопада или летом, в самую жару и сушь, но это пойдет уже второй сорт. Заготавливать коптильные дрова во время весеннего буйства зелени нельзя категорически. На щепу нужно пускать дрова после не менее чем месячной воздушной сушки при ясной погоде.

Королева коптильных дров – вишня, ее ближайшие вельможи – фруктовые деревья из порядка розовых: яблоня, груша, слива, абрикос. Еще – кизил и мушмула. Деревья на коптильную щепу пускают старые, отплодоносившие, но еще крепкие и здоровые. Вишню и другие, источающие камедь, окоривают до чистой заболони.

Примечание: лучше всего покупная щепа. Деревья на нее пускают уже нерентабельные, но еще не дряхлые, т.е. как раз такие, как нужно. И прореживание садов производят по результатам сбора урожая, как раз в подходящее время.

Из лесных деревьев пойдут легкие, малозольные и не дегтярные (не коптящие): ольха, осина, тополь, липа. Для жесткого или с естественным привкусом мяса – дуб, бук, орех, вяз. Для рыбы из сильно тинистых водоемов – ива, ракита, тальник. Но вкус и аромат продукта будут уже второго разряда.

В радиусе 30-50 м от места заготовки не должно быть никаких деревьев, пораженных грибами-трутовиками. Вполне еще здоровое на вид дерево уже может быть пронизано их гифами, и его древесина даст вредный дым. Индикатор отменной коптильной пригодности дерева – муравейник рыжих лесных муравьев поблизости, а для прибрежных деревьев – красных земляных. Они мелкие, куч на поверхности не строят, целиком ярко-красные и невыносимо больно кусаются.

О березе следует сказать особо. Вообще-то по исконным правилам березовой щепой коптят медвежатину, лосятину, болотную птицу, т.е. особо жесткие или с природным душком продукты. Окоривать березовые чурбачки нужно особо тщательно: не только снять бересту до чистой заболони, но и обстругать ее верхний гладкий слой. Это не так уж утомительно, как может показаться, т.к. щепы на копчение требуется немного.

Подготовка

Заготовки под холодное копчение сначала засаливают в тузлуке – насыщенном растворе поваренной соли. По весу это 37,5 г на литр воды, но практически тузлук «колотят», подсыпая соль, пока та не перестанет растворяться.

Засол длится от 4 час для тюльки и снетка до 3-х (окорок домашней свиньи) или даже 5-ти (медвежий, кабаний, говяжий окорок) суток. После засола заготовку вымачивают от часа до суток соответственно. Свиной домашний окорок – 12 час, рыбу среднего размера – 4-6 час. Степень вымачивания контролируют на ощупь: как только верхний слой мяса/рыбы начнет легко продавливаться пальцем – готово, отмокло.

Затем заготовку промокают вафельным или бумажным полотенцем и подвяливают до полного просыхания и некоторой жесткости верхнего слоя. Вялят на рассеянном свету при комнатной температуре, в проволочной клетке, обтянутой марлей или частой оконной сеткой без щелей и прорех. Одна проникшая внутрь муха, успевшая отложить яйца, портит всю партию: при температуре холодного копчения опарыши отлично развиваются. На этом подготовка заканчивается, можно коптить.

Что еще коптят?

Чернослив и копченый сыр знакомы всем. Но вот копченая холодным способом вишня – вполне реальный деликатес. Особенно, если закопчена на вишневых же дровах. У восточных владык когда-то считались лакомством, достойным не менее чем эмиров и везирей, ломтики дыни бас-олды (продолговатой, в зеленых полосках), подсушенные и подкопченные. На Руси – копченые яблоки белого налива.

Из овощей годятся под холодное копчение отварной молодой картофель, а под горячее и полугорячее – кабачки, баклажаны, патиссоны, зеленый горошек. О семечках и лесных орехах уже сказано. О копчении грецких и кедровых орехов сведений нет.

В заключение

Приводить напоследок какие-то высокомудрые выводы необходимости нет: все сказано в тексте. Но совет можно дать: устроить на даче настоящую старозаветную земляную холодную коптильню и начать высокоприбыльный индивидуальный бизнес с нулевыми вложениями и минимальными трудозатратами.

За копчением вполне может последить бабушка или ребенок-школьник, пока взрослые занимаются огородом-садом. А вкус и аромат, по сравнению даже с суперэлитными магазинными продуктами – просто поразительные. Если удастся стакнуться с менеджером или шеф-поваром дорогого ресторана и предложить продегустировать, то, очень даже возможно, они вас под свою лицензию возьмут, и тогда вы – вполне обеспеченный человек.

Что может быть приятнее совместного отдыха на дачном участке, в кругу близких и родных людей? На свежем воздухе всегда хочется побаловать себя чем-то вкусным и необычным. Если вы владелец частного дома или дачи, почему бы не сделать коптилку холодного копчения своими руками? Для этого вовсе не требуются особые умения или знания. В этой статье мы рассмотрим, как сконструировать коптилку из подручных материалов, чтобы разнообразить свой стол вкусными и ароматными блюдами.

Холодное копчения – процесс, при котором продукты коптятся и готовятся под влиянием дыма. Продолжительность приготовления колеблется от 3 до 4 дней, в зависимости от размера продукта. Впоследствии с еды полностью выводится влага, продукт становится плотным и упругим, а поверхность приобретает золотистую корочку. Температура дыма равняется 20 – 23 градусам.

Коптилка холодного копчения своими руками, фото

Холодное копчение подразумевает стабильное влияние холодного дыма, который должен поступать ровно и без перерывов. Именно поэтому коптильня для холодного копчения имеет своеобразное строение, немного отличавшиеся от емкости для горячего копчения. Поскольку температура дыма не должна быть выше 23 градусов, важно сделать так, чтобы дым, доходя до продукта, остывал. Этого можно достичь, поделив коптильню на две части, где одна будет топкой, а вторая емкостью. Топка от емкости должна находиться на определенном расстоянии – не меньше 1,5 м. Соединяются две емкости при помощи трубы, по которой и будет продвигаться дым.

Устройство коптильни включает в себя следующие элементы:

Коптильную конструкцию.
Топку.
Трубы.

Принцип работы коптильни холодного копчения состоит из таких действий:

1. В топку засыпаются стружки, которые тлея, будут образовывать дым.
2. Специальное отверстие образует тягу, благодаря которой дым протягивается по дымоходу.
3. Доходя до емкости с продуктами, дым успевает остыть.

Основную роль следует уделить дымоходу, поскольку именно он создает постоянный поток дыма в коптильню. Какие опилки можно использовать для копчения? Специалисты не рекомендуют применять щепки сосновых пород дерева, так как выделяемые смолы негативно сказываются на вкусовых качествах продукта. Самый оптимальный вариант – опилки фруктовых деревьев, таких как, яблоня, груша или слива. Если таковых под рукой не найти, можно воспользоваться опилками дуба или ивы.

Как сделать коптилку своими руками?

Чтобы сделать коптилку без посторонней помощи, для начала потребуется найти или создать конструкцию, в которой будут непосредственно тлеть уголь. Для этого может подойти как старая бочка, так и большая эмалированная кастрюля. Единственный нюанс – придумать крышку, которая бы плотно закрывала емкость, чтобы не выходил дым. Итак, процесс создания коптилки своими руками заключается в следующем:

1. В емкости, где будет коптиться продукт, необходимо установить дополнительную решетку, на которую стелиться мешковина или фильтра ткань. Это будет защитой от смол или сажи.
2. Нужно продумать крепления, на которые будет подвешиваться еда. Это может быть как металлический, так и деревянный крюк.
3. В крышке проделывается небольшое отверстие, куда вставляется дымоход.
4. Саму трубу рекомендуется закопать и прикрыть листом металла или шифера. Это делается для того, чтобы не было утечки дыма.
5. Топка, в которой тлеют угли, должна быть также оборудована подходящим образом: на дно кладется лист металла, что позволит углям тлеть равномерно.

Как видим, чтобы сделать коптильню холодного копчения своими руками не требуется много знаний и умений. Достаточно лишь придерживаться инструкции и иметь желание радовать себя и своих близких необычными блюдами.

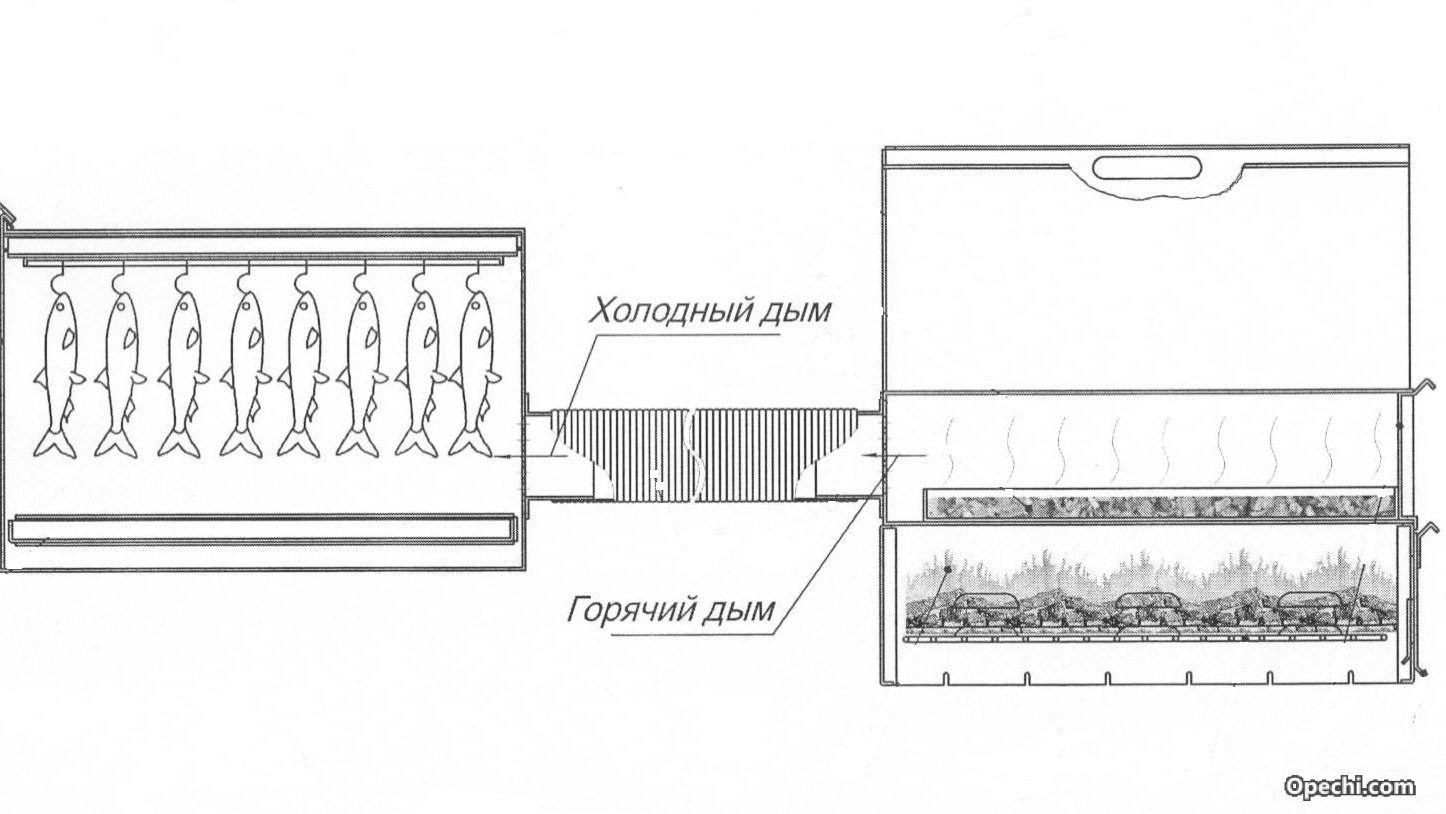

Коптильня холодного копчения должна выдавать холодный дым в зону расположенных продуктов. Поступающий дым должен быть, по возможности, ровный и стабильный на протяжении всего периода копчения. Продукты коптят теплым дымом в течении продолжительного срока, иногда до 7 суток, зависит это от размеров полуфабрикатов.

Температура дыма не должна превышать 25 градусов С. Чтобы получить такой охлажденный дым коптильня холодного копчения должна быть разделена на две части.

Первая часть – это топка, а вторая – емкость, где будут располагаться продукты, и разместить их нужно на расстоянии друг от друга 1,5 – 2 метра, соединив дымоходом.

1 — топка; 2 — горящие дрова; 3 — дымоход; 4 — кирпичная кладка; 5 — решетка (металлическое сито); 6 — деревянный или металлический ящик (бочка) без дна; 7 — подвешенные мясные полуфабрикаты; 8 — металлические стержни с крючками; 9 — покрывало из мешковины; 10 — дверца топки.

Это простейшая коптильня холодного копчения с топкой и дымоходом расположенной в земле и емкостью для закладки продуктов над землей.

На дно топки надо положить лист железа.

Как сделать домашнюю коптильню своими руками

Разогретое железо будет давать более ровное тление опилок, щепы и веточек. Топку можно облицевать кирпичом, но не обязательно.

Дымоход выкапывается приблизительно глубиной на штык лопаты и шириной на ширину лопаты, затем просто накрывается листом железа или шифером плоским или волновым и полотно присыпаются края землей, что бы дым ни прорывался, не доходя до коптильни.

Снизу в бочке прикрепляют прочную сетку, или решетку, на которую можно положить фильтр.

Этот фильтр будет предохранять продукты от сажи и смол, содержащихся в дыму. В качестве фильтра можно использовать мокрую серпянку, редкую мешковину, или редко разложенную увлажненную солому. Так же сетка или решетка предохраняют от падения продуктов в дымоход при обрыве подвесок.

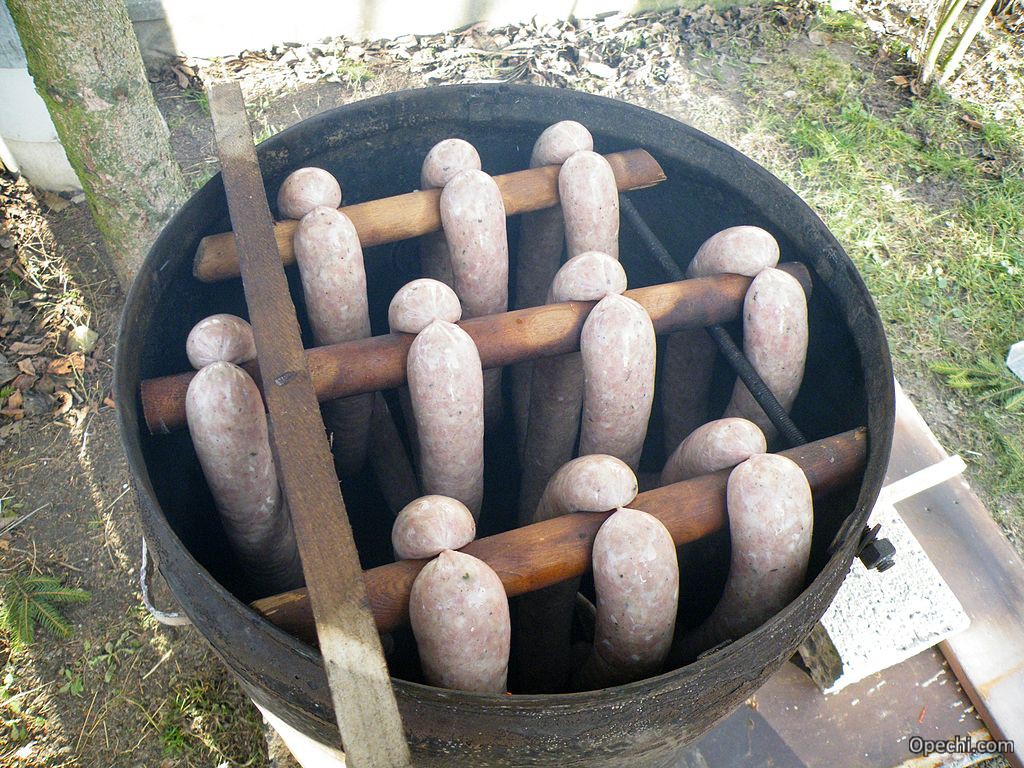

Вверху коптильни холодного копчения закрепляют металлические стержни или трубы, на которые будут подвешиваться мясопродукты.

Крюки лучше сделать из нержавеющего прутка диаметром 10 мм., чтобы мясо не прорвалось, или же подвешивать шпагатом, сложенным в толстую веревку. Сверху коптильную камеру накрывают железным листом, деревянным щитом, серпянкой или мешковиной.

Есть и другой способ изготовить коптильню холодного копчения. Все что нужно – это подобрать необходимый ящик или любую другую емкость для копчения и прикрепить к ней Генератор холодного дыма для холодного копчения.

Получится переносная коптильня холодного копчения, которую можно при необходимости убрать в удобное укромное место.

Узнайте о простых способах сделать коптильню на даче или в квартире. Читайте, что понадобится для строительства холодной или горячей коптильни, как сделать коптильню из подручных материалов и удивить друзей и знакомых.

Рыба или мясо собственного копчения - не только отличный вкус, но и уверенность в натуральности и качестве полученного продукта. С помощью собственной коптильни появляется возможность заготовить продукты впрок или придумать необычное угощение для друзей.

Виды коптилен для дачи

Существует несколько технологий изготовления коптильни - от элементарных приспособлений из подручных материалов до более сложных стационарных сооружений (смотрите фото).

Коптильня холодного копчения своими руками - чертежи, размеры и инструкция по строительству

Все зависит от кулинарных пристрастий, способа приготовления мяса или рыбы (горячее, холодное копчение), частоты использования.

Для холодного копчения

Коптильня для холодного копчения состоит из фундамента (опоры), коптильной камеры с поддоном для капающего жира, дымохода и камеры сгорания.

Температура дыма должна быть +30…+50ºС. Для того, чтобы обеспечить нагрев, очаг устраивайте на расстоянии 2–2,5 м от камеры копчения. Процесс обработки занимает от 6 часов до 3 дней. Длительность копчения зависит от величины кусков: чем крупнее, тем больше времени понадобится.

При соблюдении технологии вредные вещества из дыма и водный конденсат выпадают в осадок в дымоходе.

Продукт получается сочным, с тонким вкусом, безвредным для здоровья. В прохладном, сухом погребе такие копчености хранятся до полугода - вкус останется тем же, разве что продукт со временем потеряет часть влаги, подвялится.

При хранении в холодильнике сроки резко сокращаются: мешает повышенная влажность, из-за которой копченость начинает раскисать и портиться.

Для горячего копчения

Принцип устройства горячей коптильни другой — продукт и топливо для копчения расположены в одной камере.

С одной стороны это обеспечивает компактность, а с другой — требует тщательного соблюдения правил копчения. Основные составляющие классической горячей коптильни:

• дымовой кожух с поддувалом;
• камера для продуктов со сплошным дном и отверстиями в стенках;
• крючки или решетка для продуктов;
• поддон для стекания жира;
• термометр.

Нагрев ведется снаружи. Здесь вариантов множество: костер, газовая горелка, электрическая плита и т.д.. Главное, чтобы была обеспечена возможность регулировки степени нагрева внутри камеры. Слишком большая температура испортит продукт, а слишком низкая не даст мясу прокоптиться.

В качестве топлива используйте специальную щепу или опилки для копчения.

Наваливать их кучей нельзя. Воздух не будет проникать во внутренние слои, в результате образуются пиролизные газы и мясо пропитается канцерогенами.

Одноярусная и многоярусная коптильня

Одноярусная коптильня позволяет закоптить крупные (по сравнению с размерами коптильни) куски. Именно одноярусные конструкции используют для копчения целых окороков или крупной рыбы.

В многоярусной коптильне можно коптить большую партию мелких кусков – идеально подойдет для копчения рыбы средних размеров, свиных ребер, курицы.

Горизонтальная и вертикальная коптильня

Свои названия эти виды получили по способу расположения продуктов. В горизонтальной коптильне мясо или рыба укладывают на решетку. В вертикальной - подвешивают на крюки.

При обустройстве коптильни своими руками позаботьтесь о том, чтобы конструкция предусматривала возможность и вертикального расположения, и горизонтальной укладки.

Для этого в стенках установите упоры для решетки, а в верхней части - прутки для крюков.

Юлия Петриченко, эксперт

Горизонтальная коптильня подходит для обработки небольших и средних кусков равномерной толщины.

В вертикальной коптильне можно замахнуться на копчение целого окорока - конструкция обеспечит равномерное пропитывание дымом всей поверхности.

Как сделать стационарную коптильню своими руками

Рассмотрим простой и малозатратный способ строительства стационарной холодной коптильни на даче.

Поскольку важна не только функциональность, но и эстетика, коптильную камеру сделаем из досок.

Материалы и инструменты

Что понадобится для изготовления коптильни:

• кирпичи для фундамента и топки;
• строительный раствор;
• доски;
• дверные петли;
• печная чугунная дверка для топки;
• деревянные рейки (максимальная длина равна диаметру бочки);
• крюки из нержавейки;
• лопата;
• молоток и гвозди.

Пошаговая инструкция - как строить коптильню

Как сделать коптильню из подручных материалов

В сети встречаются коптильни, сделанные из старых холодильников. Не повторяйте чужих ошибок: пластик и теплый дым — вещи несовместимые.

Есть другие, более приемлемые способы устроить конструкцию для копчения рыбы.

Коптильня из ведра

Описываемый вид коптильни предназначен для полугорячего копчения.

Срок хранения продуктов - максимум неделя в прохладном месте. Однако коптильня из ведра пригодится не только на даче, но и в походе или на длительной рыбалке.

1. Поставьте два кирпича на расстоянии 20 см друг от друга. Между ними будет небольшой костерок. Установите на кирпичи ведро. На дно ведра положите горсть опилок для копчения. Внимание! Опилки не должны лежать кучей или закрывать дно толстым слоем!
2. Возьмите разломанную решетку или что-то аналогичное, на пару сантиметров больше, чем диаметр дна ведра.

   Решетка правильного размера должна застопориться на четверть высоты не доходя до стенок.

3. Решетка станет опорой небольшому поддону для жира.

   Последний не должен закрывать свободный доступ дыма в верхнюю, «коптильную» часть.

4. На расстоянии около 15 см. от края ведра устанавливаем еще одну решетку. На нее выкладываются продукты. Поверх ведра положите пару реек и прикройте сверху влажной мешковиной.

   Коптильня готова!

Как сделать коптильню для квартиры

Для самого легкого способа понадобится плита, посуда с толстым дном (утятница или казан), опилки для копчения, фольга, решетка на ножках.

Фольгой обмотайте крышку утятницы для более плотного прилегания. На дно уложите немного опилок или щепок. Установите решетку. Включите плиту на максимум и дождитесь, пока емкость разогреется.

На решетку выложите продукты. Расстояние между кусками и между стенками должно быть не меньше 2 см. Накройте крышкой и установите минимальный нагрев горелки.

Секреты копчения мясных и рыбных продуктов

1. Не пренебрегайте поддоном для жира. Дело в том, что стекающий жир, попадая на тлеющие опилки, начинает гореть и выделять канцерогенные вещества и неприятный запах. Копченость получится вредной и невкусной.
2. Влажная мешковина, накинутая поверх коптильной камеры, впитывает остатки дыма со всеми вредными веществами.

   Мешковину смачивайте по мере высыхания, иначе процесс пойдет в обратную сторону.

3. Очень важны опилки. Нельзя использовать опилки хвойных пород деревьев. Можно - дуб, можжевельник, яблоню, сливу, грушу.

Копчение - настоящая наука. Овладев ею, вы всегда сможете побаловать себя вкусным мясом или рыбой, удивить гостей и знакомых ароматными продуктами собственного изготовления.

А у вас есть свои секреты копчения рыбы?

Юлия Петриченко

Садовод-любитель, стаж 18 лет

О себе: Поделюсь секретами богатого урожая, научу создавать садовые композиции.

Коптильня на даче: для рыбы, мяса, как сделать своими руками - версия для печати

Электрическая коптильня холодного копчения пользуется огромной популярностью благодаря своим компактным габаритам. Она, в отличие от традиционной установки, позволяет коптить мясо и рыбу не только на загородном участке, но и в доме. Готовить копченые деликатесы можно как в заводской, так и в самодельной электрической установке.

Оба электроприбора прекрасно справляются с поставленной задачей по приготовлению копченых продуктов.

Отличие заключается во внешнем виде и стоимости. Кроме того, самодельные установки не рекомендуется размещать в квартирах.

Как сделать коптильню холодного копчения

С этой целью лучше приобретать заводский вариант.

Заводские и самодельные электрические коптильни

Электрические установки для холодного копчения, выпускаемые в заводских условиях, мощнее самодельных. Это отражается на скорости приготовления блюд, которая выше, чем в коптильне, сделанной своими руками. Отличаются такие приборы и более эстетическим видом.
Они выпускаются прямоугольными и цилиндрическими, а, вместо опилок, могут работать на специальных брикетах.

Стоимость самых простых моделей составляет порядка 2000 рублей, а более мощных и функциональных в районе 10000 рублей и выше. Следовательно, по-настоящему хорошая установка для холодного копчения имеет довольно приличную цену.

Самодельные электрические коптильни собираются из подручных средств, что делает стоимость установок минимальной. Это и стало причиной того, что многие домашние мастера предпочитают такие агрегаты заводским. Достаточно потратить на работу один день, чтобы всегда иметь на своем столе продукты холодного копчения.

Никакими специальными навыками обладать не требуется.

Необходимо лишь иметь в своем распоряжении некоторые материалы и инструменты, понимать, как функционирует установка, правильно выполнить определенную последовательность работ.

Принцип работы электрической коптильни холодного копчения

Продукты, располагающиеся в коптильной камере, подвергаются обработке горячим дымом.

Он образуется в результате тления опилок, щепок либо брекетов. Термическое воздействие дыма приводит к тому, что жидкость из мясных заготовок испаряется, а продукт приобретает яркий вкус и великолепный аромат.
Холодное копчение, в отличие от горячего, осуществляется при низкой температуре дыма, равной примерно 20-25 градусам.

Доходят мясные продукты до состояния готовности от десяти часов и до нескольких дней. Рыба коптится быстрее всего, а свинина, наоборот, дольше.
Длительный процесс приготовления компенсируется высоким качеством получаемого продукта. Это отражается и на вкусовых характеристиках, и на более длительном сроке хранения, который порой гораздо выше многих магазинных копченых деликатесов.

Какие материалы подходят для изготовления электрической коптильни?

Основой установки является емкость.

Она должна быть выполнена из жаропрочного материала, иметь объем, позволяющий готовить необходимое количество рыбы либо мяса. Нужно рассчитывать на то, что копчение может занимать от десяти часов и до нескольких суток, и камера будущей коптильни должна быть достаточно вместительной.

Самодельная коптильня может изготавливаться из:

• бочки на 200 литров;
• старого холодильника;
• стального листа.

Предпочтительного варианта нет.

Выбор обусловлен доступностью того или иного материала. Не у каждого есть отработавший свой срок холодильник, а со стальным листом приходится работать практически «с нуля», но преимуществом является то, что можно самостоятельно рассчитывать размеры. Бочка и холодильник представляют собой наиболее оптимальные варианты.

Электрическая коптильня холодного копчения из бочки

Емкость берут из прочного и жаростойкого металла.

В подобных бочках хранятся химикаты и взрывоопасные вещества. Если такой в хозяйстве нет, ее можно приобрести. Стоимость не будет высокой.

Главное, чтобы она была с крышкой.
Наряду с бочкой, потребуются следующие материалы:

1. Четыре колесика. Этот элемент не является обязательным, но позволяет с легкостью перемещать коптильню. Подойдут любые мебельные.
2. Нагревательный элемент и электрокабель. Без этих составляющих установка не будет работать от электросети.
3. Термостат. Оптимальным вариантом станет прибор с регулировкой в пределах от 20 и до 90 градусов, пусть и предполагается только холодное копчение.
4. Термометр. Без этого прибора использование коптильни не будет абсолютно безопасным, станет невозможно контролировать процесс копчения.

Из инструментов понадобится только сверло по металлу, что делает создание электрической коптильни максимально простым.

Обязательно требуется два поддона. Одна емкость будет служить для топлива, другая - для сбора стекающего жира. Располагать заготовки можно на решетку либо систему крючков. Для удобства оба варианта могут совмещаться.

Подготовка бочки

Емкость тщательно промывают.

Особенно нужно внимательно вычищать бочки, которые использовались не в собственных нуждах, а приобретались с рук. Внутрь закладывают и сжигают дрова либо охапку хвороста. Это делают с целью избавления от любых маслянистых осадков и прокаливания стенок.

Когда дерево полностью сгорит, внутренние стенки бочки очищают металлической щеткой, чтобы удалить остатки нагара.

Всего необходимо сделать от 5 и до 8 дырочек с диаметром окружности в 10 миллиметров.

Размещение нагревательного элемента

Можно разобрать имеющуюся в доме старую и уже ненужную буржуйку. Если самостоятельно извлечь ТЭН не получается либо старой электроплиты просто нет, можно приобрести нагревательный тепловой элемент на рынке либо в специализированном магазине.
Брать ТЭН нужно открытого типа.

Его размешают по центру бочки. Она должна быть уже совершенно сухой. Крепят элемент с помощью болтов. В непосредственной близости от него располагают термостат, последовательно соединенный медным проводом с сечением 2,5 мм2.

Размещать прибор необходимо в удобном месте.

Обустройство верхней части

Делают отверстие небольшого диаметра, через которое крепят термометр. В центре бочки размешают поддон либо противень. Эта посудина необходима для сбора жира, стекающего во время готовки с мяса (рыбы). В крышке делают отверстие-дымоход с диаметром в 50 мм, которое снабжено заслонкой, закрываемой в начале холодного копчения.
Поддон под топливо можно сделать сетчатым или из старой обычной кастрюли.

Объем этой емкости определяет время тления опилок (щепок). Пятилитрового поддона хватает на 10 часов копчения при температуре в 20 градусов. Следовательно, планируя готовить свинину, нужно либо увеличить объем емкости, либо делать несколько закладок щепок.

Тестирование установки

Если все работы были проведены правильно, получится коптильная установка на дне которой расположена электроплита, а сверху расположена зона для размещения заготовок.

Обязательно присутствует вентиляция, поддон под капающий жир, емкость под опилки, отверстие-дымоход в верхней крышке.

Когда сборка электрической коптильни завершена, приступать к копчению сразу не рекомендуется. Сначала необходимо бочку слегка раскочегарить. Первый прогрев должен длиться от 10 и до 20 минут. После него уже можно закладывать мясо (рыбу).

Электрическая коптильня холодного копчения из холодильника

Если старый холодильник вышел из строя, он станет прекрасной основой для электрокоптильни.

Последовательность работ при обустройстве такой установки следующая:

1. Из холодильника извлекают систему охлаждения и изолирующие элементы.
2. На дно агрегата устанавливают нагревательный элемент (ТЭН) либо электроплиту.
3. Клеммник выводят в нишу, где раньше располагался компрессор. Его соединяют с переключателем.
4. Жаропрочный металлический противень ставят прямо над ТЭНом.

   Емкость для опилок располагают на нагревательном элементе либо электроплите.

Удобство такой установки заключается в том, что старые решетки, которые есть в холодильнике, могут использоваться для размещения мясных и рыбных заготовок.

Слишком большой агрегат брать не следует.

Во-первых, могут возникнуть сложности с его расположением, а во-вторых, снизится коэффициент полезного действия.

Количество сжигаемого топлива определяет длительность тления опилок (щепок).

Пяти килограммов, как и в случае с бочкой, достаточно для обеспечения времени копчения на протяжении 10-12 часов.

Подведение итогов

Электрическая самодельная коптильня отлично подойдет для установки на загородном и дачном участке. Размешать в доме подобную установку не рекомендуется. Некоторые домашние мастера ставят такие агрегаты на лоджиях и балконах, но это не совсем безопасно.

Для квартиры лучше приобретать заводскую модель. Она будет отличаться максимально компактными размера, отличной изоляцией.

Наверное, нет в наших краях человека, который отказался бы от кусочка действительно хорошо прокопчённого мяса или рыбы, поэтому на любом праздничном столе всегда находит свое место тарелка с этими деликатесными продуктами. Однако, стоит признаться, что в магазине или на рынке довольно-таки с непросто найти мясные и рыбные изделия натурального копчения. Связано это с тем, что такой технологический процесс – достаточно длительный, и для достижения высоких вкусовых качеств всегда требует применения древесины или стружечно-опилочной смеси определенных пород, что доставляет потенциальному производителю лишние хлопоты. Ему гораздо проще и финансово выгоднее использовать для приготовления подобных продуктов искусственный состав типа «жидкий дым», который быстро доводит сырье до нужной кондиции, придавая ему красивый цвет и похожие на настоящие вкус и запах. Но – это лишь «эрзац», и, кроме того, не стоит забывать, что такие «деликатесы», впитывая в свою структуру химические компоненты «жидкого дыма», не принесут пользы здоровью человека, а нередко даже способны причинить немалый вред.

Коптильня холодного копчения своими руками — чертежи, размеры и инструкция по строительству

Выход очевиден: коптильня холодного копчения своими руками — чертежи, размеры и инструкция по строительству которой будет рассмотрена в настоящей публикации, становится оптимальным вариантом для любителей различных блюд подобного типа. Тем более, если имеется загородный участок, а хозяин обладает хотя бы базовыми навыками в строительстве и слесарном деле.

Отличие коптилен горячего и холодного копчения.

Существует два основных варианта коптилен – горячего и холодного копчения. Продукты, изготовленные в первой из них, получаются более мягкими и жирными, вторая же выдает изделия с плотной и суховатой структурой. Поэтому прежде чем приступать к изготовлению коптильного агрегата, стоит заранее согласовать, какой продукт больше придутся по вкусу вашим домочадцам, после чего уже можно будет определиться с выбором прибора. Коптильни горячего и холодного копчения отличаются между собой расположением топки и принципом работы.

• Так, в конструкции агрегата горячего воздействия на продукты, нагрев коптильной камеры с расположенными на ее дне опилками производится непосредственно от открытого огня или же нагревательного электрического прибора, находящегося подо дном. Подобная схема способствует перегреву и появлению горячего дыма, исходящего от стружечно-опилочной смеси. Схема простейшего коптильного аппарата, работающего по такой технологии, показана на иллюстрации ниже:

1 – Импровизированная топка, которая может быть сооружена в любом месте, где будет установлена такая коптильня.

2 – Поставка: ножки или даже просто несколько установленных кирпичей.

3 – Днище, изготовленное из металла толщиной в 3÷4 мм и имеющее просверленные отверстия диаметром 4÷5 мм

4 – Стружечно-опилочный слой из древесины плодовых пород, уложенный на перфорированное дно.

5 – Поддон с приподнятыми к краям стенками для сбора стекающего с продуктов жира.

6 – Металлическая решетка для укладки продуктов.

7 – Продукты для горячего копчения.

8 – Плотно закрывающаяся крышка с небольшим отверстием для отвода дыма.

• Холодное копчение продуктов происходит под воздействием теплого дыма, температура которого редко превышает границу в 36÷40 ºС. Получившийся от тления древесины дым успевает остывать по пути от топки к коптильной камере. Таким образом, в данной конструкции две основные камеры, и коптильная, располагаются друг от друга на определенном расстоянии, и связываются посредством специальных каналов. Дым, проходя по заданной ему траектории, не только остывает до требуемой температуры, но еще и освобождается от вредных примесей и копоти, которые могли бы попасть в продукты, снижая их вкусовые качества.

Цены на дымогенераторы

дымогенераторы

Примерная схема простейшей установки для холодного копчения продуктов представлена на рисунке:

1 – Топочная камера, в которую закладываются дрова.

2 — Топливо. Лучше всего брать древесину плодовых пород деревьев - вишни, груши, яблони и им подобным. Кроме этого, подойдет древесина и некоторых других лиственных пород, например, дуба или ольхи.

3 – Дымоходный канал, через который дым, постепенно охлаждаясь, как это условно показано широкими стрелками, попадает в коптильную камеру.

4 – Цокольная часть коптильни, выполненная из кирпичной кладки

5 – Мелкая металлическая решетка с ячейками 3÷5 мм, на которой будет задерживаться копоть.

6 – Коптильная камера без дна – это может быть подготовленная бочка или ящик из листового металла толщиной в 3÷4 мм, или же специально выстроенный «домик» из древесины или кирпича.

7 – Продукты, подвергаемые холодному копчению. Их обычно подвешивают на крюках за перекладины (поз.8), которые в свою очередь могут представлять собой обычные металлические прутья или же перфорированные реечные профили.

9 – Плотно подогнанная крышка коптильной камеры, имеющая отверстия или трубу для выхода дыма.

10 – Перфорированная крышка, закрывающая топочную камеру. В некоторых конструкциях дверца может быть расположена не сверху, а на передней или боковой стенке топки.

Это была лишь общая схема, которая может быть воплощена на практике различными способами. Ниже в публикации и будут рассмотрены несколько вариантов возведения коптильни для холодного копчения.

Изготовление различных разновидностей коптилен — пошагово

Кирпичная или блочная коптильня

Коптильня, выстроенная из кирпича или пенобетонных блоков, отлично подойдет для возведения на загородном участке тем, кто собирается заняться продажей качественных деликатесов, так как предназначена для приготовления сразу большого количества копченых изделий.

Такое сооружение вполне может стать не только функциональной придомовой постройкой, но и украшением ландшафтного дизайна. Однако прежде чем переходить к закупке материала и строительству коптильни, необходимо разработать её проект и определить место конкретного расположения на участке. Исходя из выбранного размера, рассчитывается количество необходимого материала.

Из стройматериалов для возведения подобного варианта коптильни потребуются:

• Красный кирпич или пустотелые блоки из пенобетона.
• Силикатный кирпич для постройки топки или же можно приобрести топочную камеру с дверцами, встраиваемую в камин.
• Чугунная или стальная дверца для топки.
• Стеклоблоки или остекленная матовым стеклом оконная рама, если в постройке предусмотрен источник естественного освещения. Однако, необходимо отметить, что ультрафиолетовые лучи негативно влияют на коптящиеся продукты, поэтому следует предусмотреть, чтобы окно выходило на северную сторону строения.
• Цемент и песок для изготовления раствора для кладки и фундамента под стены.
• Деревянный брус сечением 60×60 или доска 20×100 мм – для обустройства стропильной системы под кровлю.
• Листы фанеры или ОСП для сплошной обрешетки стропильной системы.
• Кровельный материал — это может быть , профнастил или мягкая кровля, в зависимости от пожеланий хозяина и общего оформления участка.
• Шпунтованная доска либо деревянная вагонка толщиной в 10÷12 мм.
• Дымоходная труба диаметром 80÷100 мм – для установки на крышу или фронтонную сторону стропильной системы.
• Дымоходная металлическая труба диаметром 120÷150 мм.
• Дверное полотно с коробкой, примерный размер 750×2000 или 800×2100 мм.

Место для постройки коптильной камеры лучше всего выбирать на возвышенности , а топку в таком случае можно будет расположить на расстоянии 2000 мм в нижней части этого пригорка.

Иллюстрация
	Первым шагом, как и для любой постройки, под коптильню из кирпича или блоков необходимо расчистить площадку. Для этого сначала производится разметка места под фундамент, а затем на этой площадке снимается верхний плодородный слой грунта, примерно на 150÷200 мм (на штык лопаты).
	Далее, на площадке, подготовленной под фундамент, необходимо найти середину, так как здесь должен будет в дальнейшем располагаться патрубок дымоходного канала. В качестве патрубка может быть использовано металлическое ведро или короб без верхнего покрытия, в боковую сторону которого будет вставлена дымоходная труба. Поэтому в нем нужно сделать отверстие, соответствующее диаметру дымохода. Через этот канал дым будет поступать в помещении коптильни. От центра площадки потребуется выкопать траншею, и в том случае, когда все элементы коптильни будут расположены на ровном участке, то канаву нужно рыть под углом в 15÷20 градусов, так, чтобы она уходила вглубь по мере приближения к топочной камере. В канаву перед обустройством фундамента будет укладываться труба, которая соединит две камеры - коптильную и топочную.
	Следующим шагом производится укладка трубы, один конец которой будет выходить в коптильню, а другой вмуровывается в заднюю стенку топки. После этого траншея зарывается, и можно переходить к установке опалубки под заливку фундамента. Так как постройка будет относительно легкой, делать глубоким фундамент не потребуется. Достаточно поднять стенки опалубки на 200÷250 мм. Дно внутри опалубки засыпается песком, слоем в 50 ÷70 мм, а затем щебнем, толщиной в 80÷100 мм. Каждый из слоев хорошо утрамбовывается.
	Затем, сверху щебня производится заливка грубого цементно-гравийного раствора. Поверхность этого слоя должна заканчиваться за 50÷70 мм от краев стенок опалубки. Его необходимо выровнять, чтобы раствор был расположен примерно на одном уровне. Следующим этапом, сверху схватившегося бетона укладывается армирующая сетка с ячейками 50×50 мм.
	Сверху сетки устраивается добротная цементно-песчаная стяжка, заливаемая из бетонного раствора, готовящегося в пропорциях 1:3. Для пластичности раствора и дополнительной прочности стяжки рекомендовано добавить в раствор жидкое стекло. Стяжка выравнивается с помощью правила по стенкам опалубки, которые послужат для этого маяками. Стяжка оставляется для полного просыхания и набора бетоном прочности.
	Пока будет сохнуть стяжка, можно поработать над топочной камерой. Для постройки топки тоже необходимо подготовить фундамент. Сначала под него также делается углубление, которое засыпается теми же слоями песка и щебня, а затем заливается бетонным раствором, выравнивается и оставляется сохнуть и набирать прочность. Стены топки лучше всего возводить из двух слоев - внешнего из красного кирпича и внутреннего - из жаростойкого силикатного.
	Другой вариант – это готовая топочная металлическая камера, предназначенная для монтажа в домашнюю печь или камин. Какая бы топка ни была выбрана, лучше всего, если камера будет углублена в грунт – этот фактор поспособствует более длительному остыванию стенок, а значит, поможет сэкономить на топливе.
	После того как стяжка окончательно созреет, переходят к возведению стен коптильни. В рассматриваемом примере они возводятся из пенобетонных, да еще и пустотелых блоков. Необходимо отметить, что этот строительный материал обладает хорошим термическим сопротивлением, то есть выраженно невысокой теплопроводностью, а это важно с позиций поддержания оптимального температурного режима в коптильной камере.
	Каждый из выкладываемых рядов контролируется по строительному уровню. Кладка производится на обычный цементно-песчаный раствор или на монтажный клей для газосиликатных блоков. В ходе работы ведется контроль над тем, чтобы стена не заваливалась от вертикальной плоскости – это легко проверяется отвесом или тем же строительным уровнем.
	Очень важно ровно и аккуратно вывести дверной проем, иначе коробка встанет в него наперекос, а дверь может не войти совсем.
	Следующим шагом на торцевую оконечность стен стены устанавливаются балки перекрытия, а затем и стропильная система. Так как в рассматриваемом примере для покрытия используется мягкий вариант кровли, на стропила закрепляется сплошная обрешетка из листов фанеры. Подробная информация о настиле мягкой кровли и всех нюансах процесса представлена в статье, опубликованной на нашем сайте, ссылка на которую будет дана ниже.
	Когда крыша будет смонтирована, доской или вагонкой «зашиваются» фронтонные стороны крыши. Через один из фронтонов выводится вентиляционная труба для отведения дыма и излишней влаги из помещения. Затем, в оставленные проемы монтируются дверной и оконный блоки. Если вместо оконной рамы решено закрыть оконный проем стеклоблоками, то инструкцию по их монтажу можно найти также на сайте. Чтобы дверь закрывалась плотно, без оставления щелей, можно применить войлочное уплотнение по ее периметру, установить замок или щеколду.
	Внутренняя отделка внутри коптильни не является обязательной, однако, следует помнить, что с мяса, рыбы и других коптящихся продуктов жир и влага будет стекать на пол. Поэтому, для облегчения уборки в помещении, рекомендовано уложить на полы керамическую плитку с ребристой поверхностью. На данной иллюстрации хорошо показано, как обустроены металлические сетчатые стеллажи для раскладки приготовляемых изделий. Кроме этого, можно рассмотреть отверстие в полу, через которое в коптильню попадает охлажденный за счет прохождения через длинный канал дым. В идеале это отверстие должно быть забрано мелкоячеистой сеткой, которая будет задерживать частицы копоти. Такая сетка должна быть легкосъемной, чтобы ее было несложно очищать от скопившейся грязи.

Современная мягкая кровля – надёжность и красота!

Мягкая кровля, к которой можно отнести и гибкую черепицу на полимерно-битумной основе – отличное по эффективности и очень привлекательное покрытие дома и хозяйственных построек. Порядок подробно изложен в соответствующей публикации нашего портала.

Сложно ли самостоятельно соорудить фундамент?

Если следовать всем технологическим рекомендациям, то это станет вполне выполнимой задачей. Если нужна информация о видах фундамента, о том, какой из них может оптимально подойти для небольших и легких строений, о , то ее можно найти, пройдя по рекомендуемой ссылке к специальной публикации нашего портала.

Деревянная коптильня

Еще один материал, из которого может быть изготовлена коптильная камера – это натуральная древесина, которая является экологически чистой, не создает неприятных запахов и не выделяет токсичных испарений. Для постройки коптильни больше всего подойдет древесина лиственных пород – ольха, дуб, груша, вишня, яблоня и другие. Главное, чтобы сам материал имел плотную структуру, которая будет хорошо противостоять различным негативным воздействиям окружающей среды.

Для изготовления этой модели коптильной камеры, имеющей размер 800×450×450 мм, потребуются следующие материалы:

• Деревянный для каркаса конструкции, сечением 50×50 мм, общая длина которого составит 8000 мм.
• Хорошо обработанная доска шириной в 100 мм и толщиной в 8÷10 мм. Здесь нужно учитывать то, что вагонка будет монтироваться на каркас в два слоя — продольный и поперечный. Они помогут сделать камеру более герметичной, что позволит дыму в ней дыму находиться более длительное время, не просачиваясь сквозь щели.
• Кроме обшивки стенок и изготовления дверцы, доска потребуется для формирования скатов крыши.
• Кровельный материал. В данном случае, мастер не использовал для постройки камеры никаких материалов кроме досок. Однако, если коптильня будет покрыта водонепроницаемой кровлей, значительно сокращается риск проникновения влаги через мелкие щели между досками, которые могут образоваться под влиянием атмосферной влаги и ультрафиолетовых лучей.
• Навесы для закрепления двери, дверная ручка со щеколдой.
• Красный кирпич для постройки основы под коптильную камеру, и жаропрочный силикатный — для стенок топки.
• Цемент и песок для кладки и обустройства дна топочной камеры.
• Гидроизоляционный материал, для накрытия крыши топки, а также герметизации стыка с трубой.
• Труба диаметром в 80÷100 мм и 2000÷2500 мм длиной и отрезок трубы в 500 мм длиной и диаметром 100÷120 мм. Труба может быть металлической или же огнеупорной керамической.
• Металлический лист для настила перед топочной камерой.

Пошаговое выполнение всех строительных и монтажных операций представлено в таблице-инструкции ниже:

Иллюстрация	Краткое описание выполняемой операции
	Первым этапом работ на участке выбирается подходящее место для установки коптильни и топочной камеры. В данном случае, загородная территория имеет выражено пересечённый рельеф, который и будет в помощь для оптимального размещения на участке коптильной системы.
	На размеченной площадке выкапывается два котлована на расстоянии друг от друга 2000÷2500 мм. Один из котлованов располагают на возвышенности – он послужит для обустройства основания под саму коптильню. Второй размещают ниже первого по скату – здесь будет топочная камера. Глубина котлована под топку должны быть равна 200÷250 мм, так как под нее нужна надежная, прочная основа.
	Далее, котлованы соединяются между собой траншеей, в которую позже будет укладываться дымоходная труба.
	Котлован, предназначенный для обустройства коптильной камеры, рекомендовано заглубить на 300÷400 мм – такая глубина будет способствовать задержке в яме дыма и его охлаждению. При этом дым дополнительно очищается, и в таком виде поднимается вверх, в коптильню. Очищенный от фракций сажи дым, сделает продукты более ароматными и экологически чистыми. Донная часть котлована под коптильню и топку укрепляется одинаково с помощью бетонного раствора и армирующей сетки - этот процесс будет описываться ниже.
	Дно котлована, предназначенного под основу для топки, перед заливкой его бетонным раствором требуется хорошенько утрамбовать, затем засыпать 5÷7 см слоем песка, а затем щебня. Следующим слоем заливается и разравнивается цементно-гравийный грубый раствор, который проникнет между камней щебня, а после застывания свяжет подсыпку. Когда раствор схватится, не него рекомендовано уложить армирующую сетку-карту с ячейками 30×30 мм – она хорошо укрепит стяжку. Далее, производится заливка раствора, состоящего из цемента и песка. Слой этой заливки быть толщиной в 30÷40 мм.
	Затем дно траншеи утрамбовывается, и в нее укладывается длинная труба меньшего диаметра. Она не должна доходить до конца траншеи на 180÷200 мм, поэтому при необходимости ее придется подрезать. Далее, на крайнюю часть длинной трубы наносится бетонный раствор, и на него надевается отрезок трубы большего диаметра, со взаимным заходом на 100÷150 мм. Такая конструкция из труб разного диаметра будет способствовать оптимальному остыванию дыма при расширении канала перед входом в камеру.
	В итоге край патрубка большего диаметра должен выходить в зону топочной камеры примерно на 150÷170 мм. По краям патрубка устанавливаются два кирпича, после чего от них можно производить кладку стенок топки. В данном случае, стенки выкладываются толщиной в полкирпича.
	По бокам труба, уложенная в траншею, заливается раствором, и временно, до его схватывания, перекрывается досками. После укладки двух рядов стенок топочной камеры, между ними монтируется топочная дверка. Однако, лучше всего установить дверцу еще на этапе кладки первого ряда стенок, так как в этом случае будет возможность закрепить ее с помощью проволоки между рядами кирпича.
	Сверху боковых рядов и дверцы, а также двух кирпичей, установленных с обеих сторон от трубы, монтируется перекрывающая топку керамическая плита. Если таковой не найдется, то можно использовать вместо нее лист металла толщиной в 3÷4 мм или металлические полосы, которые краями укладываются на боковые стенки. Полосы станут основой для окончательного перекрытия камеры кирпичом.
	Для установки в эту конструкцию топочной камеры отлично подойдет поддувальная дверца, имеющая размер 308×198 мм, так как такого окошка вполне будет достаточно для закладки опилочно-стружечной смеси, которая, тлея, будет образовывать дым.
	Теперь, когда топочная часть конструкции будет обустроена, нужно оставить ее до полного высыхания и упрочнения раствора. Это время можно использовать для работы над возведением стенок основания под деревянную коптильную камеру. Фундамент для нее выкладывается из кирпича, первый ряд которого укладывается на хорошо застывший бетонный слой основания. Каждый из рядов будет состоять из шести кирпичей, таким образом, сторона такого цоколя, с учетом швов в 10 мм, будет равна 500 мм. Поэтому деревянная коптильня размером 450×450 мм в основании встанет на основу очень прочно. При выкладывании кирпичных стенок горизонтальность каждого кирпичного ряда необходимо контролировать с помощью строительного уровня, иначе коптильная камера будет стоять неровно.
	Цоколь должен состоять из 9÷10 рядов, 5÷6 из которых будут подниматься над грунтом. Поднимая кирпичный цоколь, дымоходную трубу, идущую от топки, вмуровывают в переднюю стенку основания. Очень важно хорошо заполнить зазоры вокруг трубы цементным раствором, так как внутренние стенки нижней части коптильни должны быть относительно ровными и стойкими к возможному проникновению влаги из почвы.
	Когда кирпичная основа будет возведена, траншея, с уложенной в ней трубой заливается бетонным раствором. Особенно хорошо нужно проконтролировать заполнение раствором области стыковки двух отрезков труб и вхождение дымоходного канала в топку. Однако, необходимо помнить, что раствором не следует заполнять траншею до самого верха, так как она далее будет засыпаться грунтом, толщина которого должна составлять 70÷80 мм.
	После просыхания цементного раствора, зазоры, оставшиеся между стенками и грунтом, рекомендовано заполнить глиной, хорошо ее утрамбовав. Если глины нет, то они заполняются грунтом, который также хорошо утрамбовывается.
	Теперь можно произвести испытание созданной системы на предмет качества поступления дыма из топки в коптильню. Для этого в топку нужно уложить хворост или опилки и поджечь их с помощью бумаги. Дым должен свободно выходить через отверстие в цоколе, не встречая препятствий. Если проверка системы прошла успешно, то траншею с застывшим бетоном окончательно засыпают грунтом, который необходимо хорошенько утрамбовать.
	Далее, переходят к изготовлению самой деревянной коптильни. Сначала из деревянного бруса нужно нарезать все необходимые детали конструкции: это 4 отрезка по 800 мм, 8 шт. – по 350 мм, 3 шт. – по 550 мм, 2шт. – по 200 мм. Скреплять конструкцию можно с помощью гвоздей или же черных саморезов по дереву длиной 70 мм. Первым шагом собираются передняя и задняя рамы каркаса. Для этого отрезки бруса в 350 мм, укладываются по краям, между деталями длиной в 800 мм, а затем все они фиксируются между собой. Так должно получиться две одинаковые рамы, которые соединяются по верхнему и нижнему краю отрезками в 350 мм.
	Готовую конструкцию устанавливают вертикально и по верхним боковым краям закрепляют отрезки бруса длиной в 550 мм. Они должны выступать за периметр каркаса вперед и назад на 50 мм - это будет основа для закрепления кровельных досок. Далее, нужно найти середину верхних перекладин обеих рам, передней и задней - в этих точках вертикально закрепляются отрезки бруса длиной в 200 мм. Эти стойки станут основой для закрепления конькового бруса крыши коптильни. Сверху стоек фиксируется третий отрезок бруса, который должен также выступать за пределы каркаса на 50 мм вперед и назад. Чтобы придать конструкции будущей крыши жесткость и обеспечить себе удобный монтаж кровельных досок, на коньковом брусе нужно найти середину и по ней закрепить по двум скатам по одной доске. Один их край стыкуется на коньковом брусе, второй образует свес, выступающий за периметр каркаса на 150÷170 мм. Далее, сформированный каркас крыши полностью зашивается досками.
	Следующим шагом обшиваются стенки каркаса. Первый слой досок устанавливается и фиксируется саморезами в вертикальном положении. Их необходимо максимально плотно подогнать друг к другу. Не стоит использовать для обшивки коптильни вагонку, так как древесина будет подвергаться температурному расширению, что может привести к деформации пазов, отчего доски могут растрескаться.
	Очень важно точно рассчитать размер дверного проема – он должен быть больше самой дверцы на 5 мм, чтобы она входила в него свободно. Этот фактор учитывается в связи с температурным расширением древесины, а также с учетом влияния на нее влаги, так как коптильня устанавливается на улице и неминуемо будет подвергаться воздействию атмосферных осадков.
	Досками обшиваются все, кроме одной боковой, стенки каркаса. Ее же оставляют временно открытой для того, чтобы можно было внутри коптильни на вертикальные стойки каркаса закрепить перекладины для укладки на них металлических стержней, на которые будут навешиваться с помощью крючков продукты, предназначенные для копчения. Для того чтобы стержни были зафиксированы в одном месте и не сдвигались, в перекладинах делаются симметричные вырезы. Таких перекладин потребуется две или три пары. После этого в крыше высверливается круглое или квадратное отверстие для вентиляционной трубы, которая должна иметь небольшой диаметр - всего в 50÷70 мм. Она закрепляется сверху кровельных досок. Очень важно, чтобы между трубой и досками крыши не оставалось зазора, поэтому если он образовался, то его нужно обязательно заделать – для этого можно использовать паклю и столярный клей. Эти материалы, кстати, также хорошо подойдут для заделки щелей между досками.
	Далее, по снятым с проема размерам изготавливается дверца. Конструкция ее достаточно проста, и будет состоять также из двух слоев досок - вертикального и горизонтального. Они закрепляются на двух каркасных, горизонтально установленных перекладинах. Следующим шагом на передней стенке размечается расположение дверцы, а затем все стенки коптильни обшиваются вторым слом досок, которые располагают горизонтально. Стыки досок на углах закрываются деревянными или металлическими уголками. Чтобы контролировать температуру внутри коптильни, не открывая лишний раз дверцы, в ней просверливается отверстие, в которое устанавливается специальный штыревой термометр.
	Дно конструкции остается открытым, так как через него в камеру будет поступать дым.
	Готовую деревянную коптильню лучше всего покрыть сверху водоотталкивающей пропиткой на водной основе, чтобы усилить устойчивость поверхности к воздействию атмосферной влаги, наделив ее гидрофобными качествами. Для этого подойдет один из аквалаков, которые в большом ассортименте представлены в специализированных магазинах стройматериалов.
	Своеобразной «кульминацией» сооружения деревянной коптильни является установка камеры-домика на кирпичный цоколь. Скрепление между собой деревянного и кирпичного отделов постройки можно осуществить металлическими скобами или полосами, которые фиксируются одним краем на досках, а вторым – на кирпичных стенках.
	В готовом виде коптильня выглядит так, как представлено на данной иллюстрации. Однако, еще рекомендуется покрыть доски крыши одним из легких кровельных материалов – это может быть уже упомянутая выше мягкая кровля, листы профнастила или металлочерепицы. Контрольное испытание работы коптильни стоит производить, сделав в нее первую закладку продуктов.

Ниже на иллюстрации - еще один интересный вариант деревянной коптильни, конструкция которой предусматривает навес для хранения и одновременной сушки дров из деревьев плодовых пород, специально предназначенных для копчения продуктов.

На фото можно видеть, что топка в этом случае расположена на более близком расстоянии от коптильни, поэтому вся конструкция занимает меньшую площадь на участке. Однако принцип функционирования такой постройки полностью идентичен описанному выше варианту.

Эта модель деревянной коптильни не оснащена боковой дверью, она открывается и загружается через верх, поэтому ее проще будет изготовить. Кроме этого, не придется приобретать навесные петли и дверную ручку, а камеру легко будет открыть, ухватившись за немного выступающие по сторонам края крышки. Для экономии места на участке, топка может быть расположена достаточно близко к коптильне, а чтобы удлинить траекторию дыма из одной камеры в другую, дымоходную трубу можно расположить под углом.

Варианты коптильни холодного копчения из бочки

Достаточно простой способ изготовить коптильню как горячего, так и холодного копчения – это использование в качестве коптильной камеры металлической или деревянной бочки. Причем бочка может быть установлена вертикально или горизонтально.

Преимуществом этого способа считается то, что сделать подобную конструкцию можно, даже не выкапывая траншею, а просто соединяя топку и бочку трубой, проходящей над землей. Однако, если коптильню планируется использовать в зимнее время, то трубу однозначно придется утеплять, так как, в противном случае, дым в ней будет слишком быстро остывать, и поэтому продукт получится недостаточно высокого качества.

При изготовлении этого прибора из бочки, можно обойтись без но для того, чтобы дым концентрировался в трубе и не ускользал через щели и в местах стыка трубы и камер, необходимо тщательно заделать все зазоры.

Цены на коптильни

коптильня

Не придется заморачиваться и над тем, из чего же сделать приспособления для подвешивания продуктов. Для этого вполне подойдут жесткая проволока и деревянные перекладины, на которые будут зацепляться крючки с нанизанными на них продуктами.

В качестве топки может быть использовано металлическое ведро, если вырезать в нем отверстие для трубы и часть стенки, сделав из нее импровизированную дверцу.

Еще один момент, который упростит изготовление коптильни - это то, что большинство владельцев этой простой конструкции предпочитают вместо крышки использовать плотную мешковину, структура которой будет достаточно хорошо удерживать дым и отводить его излишек.

Более «цивилизованно» коптилка будет выглядеть, если покрыть готовую конструкцию , предназначенной для защиты металла от внешних агрессивных влияний влаги, кислородной или химической коррозии, перепадов температур.

Если на участке совсем мало места, но установить коптильню все-таки хочется, то, изготовив ее из бочки, можно «провести маскировку» в стиле основного ландшафтного дизайна, спрятав дымоходную трубу под землю. На этой иллюстрации видно, как органично вписалась коптильная и топочная камера в декоративное оформление небольшого дворика.

Дороже, безусловно, обойдется коптильня из деревянной бочки, но и вид ее более презентабелен, поэтому сможет стать украшением любой площадки двора. Кроме этого, как уже говорилось выше, правильная древесина, в дополнение к дыму, добавляет приятный аромат готовящимся копченостям.

Для изготовления такой коптильни снимается верхняя крышка бочки, и на разной высоте, на внутренние стенки закрепляются держатели для двух решеток, на которые можно просто уложить продукты, или же подвесить их на специальные крючки.

По сути, качественная коптильня может быть изготовлена из бочки, произведенной из любого материала, кроме пластмассы.

Коптильня, изготовленная из старого холодильника

Старый холодильник есть в очень многих домах: кто-то использует его в качестве шкафа для хранения различного хлама или инструментов, у кого-то он просто занимает место на участке или в гараже, а некоторые практичные владельцы домов дают ему вторую жизнь, переделывая в коптильню. Причем из этого старого прибора можно изготовить коптильную камеру как для горячего, так и для холодного приготовления деликатесов.

В старых моделях холодильников практически не использовался пластик – их внутренние стенки изготавливались из эмалированного металла, решетки – из алюминия, а полимеры же применялись только для съемных деталей, которые можно легко удалить из корпуса.

Если же холодильник не настолько древний, и внутри него много пластика, то такие детали придется полностью демонтировать, оставив для коптильни только металлический корпус.

Кроме корпуса холодильника с закрепленными внутри подставками для решеток, потребуется двухметровая труба, кирпичи для стенок топки и железный лист толщиной в 3÷4 мм для перекрытия топочной камеры.

Цены на деревянные бочки

деревянная бочка

Топка должна быть расположена ниже уровня донной части коптильни. Труба может быть пущена над землей или заглублена – главное, что она должна монтироваться под уклоном. Внутрь корпуса холодильника труба заводится через его дно, а в топочную камеру – через ее заднюю стенку или перекрытие. Дым из топки, проходя через трубу и остывая по пути, будет попадать в коптильную камеру с нужной температурой. Однако, если труба не будет закопана в грунт, то в период летней жары дым не будет успевать остывать, а в зимнее время, наоборот, будет становиться холодным чересчур быстро. Поэтому трубу лучше всего «одеть» в утеплительный материал, который создаст оптимальные условия для остывания дыма в любое время года.

Для укладки продуктов внутри камеры используются решетки и крючки для подвешивания.

В потолочной части или в верхней области задней панели холодильника необходимо сделать небольшое отверстие, через которое будет уходить дым.

В заключение нужно сказать, что для коптильной камеры можно использовать и другие бытовые приборы, вышедшие из строя и имеющие достаточно большой корпус, изготовленный из металла. Например, внешний металлический кожух от старых круглых или прямоугольных стиральных машинок отлично подойдет для коптильной камеры.

Разобравшись в конструкции этого прибора и поняв принцип его работы, будет несложно найти материал для изготовления коптильни холодного копчения. Ну а после того как работа над ней будет закончена, на праздничном столе всегда будут деликатесные продукты домашнего производства, которыми можно будет побаловать домочадцев и гостей.

В завершение публикации – пример изготовления и практического совершенно не сложной в исполнении коптильни холодного копчения:

Видео: коптильня холодного копчения – конструкция, доступная любому.

Итак, коптильня - это некое подобие ящика из металла, внутри которого расположены решетки и поддоны. Продукты, помещенные внутрь коптильни, подвергаются воздействию дыма, благодаря чему приобретают потрясающий вкус и аромат. Кроме этого, блюда, приготовленные в коптильне, полностью натуральные и не имеют вредных примесей.

Виды коптилен

Независимо от материала, используемого для производства или строительства коптильни, они бывают двух видов - горячего и холодного копчения. Давайте подробно рассмотрим принцип работы каждой из них.

Переносная коптильня горячего копчения

Горячее копчение предназначено для различных продуктов - сала, мясных изделий, овощей, рыбы. Сам процесс происходит намного проще и легче, чем холодное копчение. Обычно, продукты коптятся при температуре 45-55 градусов в течение 1-6 часов. Чтобы производить все деликатесы дома, необходимо обзавестись коптильней. Современный рынок предлагает огромное количество электрических коптилен различной величины. Но зачем тратить огромные суммы, если можно сделать коптильню для горячего копчения самостоятельно? Итак, основными преимуществами коптильни для горячего копчения являются:

• простое устройство коптильни;
• мобильность коптильни (вы можете использовать ее в любом месте);
• простой и быстрый процесс приготовления продуктов;
• небольшие финансовые затраты при строительстве коптильни;
• продукт на выходе не требует дополнительной обработки.

При изготовлении коптильни горячего копчения своими руками важно учитывать, что все материалы должны быть выполнены из нержавеющих металлов. В целом, для этих целей могут подойти любые герметичные емкости (ящики, выварки, ведра). Большие требования выдвигаются и к крышке устройства - она должна не только прикрывать емкость, но также и быстро сниматься. Такая необходимость объясняется тем, что в процессе приготовления нужно регулировать выход дыма, когда снимается проба.

Конструкция коптильни горячего копчения

Такая коптильня очень проста. Внутри емкости помещается решетка, если нужно - то несколько, на которые выкладывают продукты (мясо, рыба, сало). Для фиксации решеток на стенках поверхности нужно заранее сделать специальные уголки, как правило, их приваривают. Если вы используете одновременно несколько решеток, жир с продуктов будет стекать прямо на угли и пригорать. Для этого нужно подставить под решетки специальный поддон.

Устройство коптильни горячего копчения

Принцип работы коптильни горячего копчения

На дно емкости помещается специальное вещество, которое при нагревании вырабатывает дым. В большинстве случаев для этого используется древесина (ольха, дуб, яблоня, вишня). Перед помещением дерево измельчается на мелкие брусочки или щепки. Тут важно не переусердствовать и положить дерево в достаточном количестве. К примеру, если коптильня небольшая, достаточно 1-5 веток. Когда днище коптильни полностью уложено сырьем, выставлен поддон, а решетки заполнены продуктами - коптильню можно ставить на огонь.

Источник горения может быть выбран любой, и на одном огне тут останавливаться не стоит. Необходима высокая температура. В этих целях можно использовать газовую или электрическую плиту. Главное - это достичь в емкости с решетками определенной температуры. Примерно через 30-40 минут после начала копчения нужно снять первую пробу. Так работает коптильня.

Коптильня для холодного копчения

Стационарная коптильня холодного копчения

В отличие от горячего, процесс холодного копчения длится гораздо дольше. При термической обработке температура пара достигает 20-25 градусов, а значит, времени для приготовления любимых блюд потребуется больше, в среднем от 1 до 3 суток. Но результат того стоит. Достоинством данного вида копчения является длительный срок хранения продуктов, который достигается длительной обработкой дыма. Благодаря чему происходит полное выпаривание воды из продукта.

Конструкция коптильни для холодного копчения

Она должна состоять из следующих компонентов:

• дымоход;
• дымогенератор;
• камера для копчения.

Чертеж коптильни холодного копчения

Принцип работы коптильни холодного копчения

В первую очередь необходимо, чтобы дым во время приготовления был направлен исключительно на продукты. Для достижения такого результат коптильню делят на две части, таки образом, получается топка и основная емкость. Между ними должно быть расстояние не менее 2-х метров, а соединяет их дымоход.

Принцип работы коптильни основан на том, что на начальном этапе в дымогенератор помещаются стружки дерева, они тлеют и образовывают дым. Так получается тяга, которая обеспечивает проникновение дыма в дымоход. За время своего «пути» по трубе, дым становится холодным и попадает в коптильную камеру к продуктам. Таким образом, главной составляющей при работе коптильни является дымогенератор. Если вы заметите, что дым не достиг нужной температуры, необходимо увеличить длину шланга.

Перед тем, как начать работы с холодной коптильней, убедитесь, что она находится в полной готовности. Для опилок никогда не стоит брать хвойные деревья, они дают сильный запах и смогут перебить аромат готовых продуктов, а это нам не нужно.

Заключение

Итак, нет ничего вкуснее, чем приготовить любимые блюда собственноручно, и каждый день баловать себя и свою семью салом, мясом и вкусной рыбой. Коптильни, как для горячего, так и для холодного копчения, устроены совсем просто. А аромат, которым будет наполнен ваш двор, не сравнится ни с чем. Поэтому перед началом работы, осталось только выбрать способ копчения и наслаждаться ароматными деликатесами. Ну а как это работает, мы уже знаем.

Многие из нас любят вкус копченых деликатесов, но в магазинах стоимость такой продукции высокая, а качество не самое лучшее. На помощь может прийти самодельная холодного копчения, которую можно построить в домашних условиях.

При холодном способе копчения у продуктов появляется свой неповторимый аромат. Они могут храниться и не портиться длительное время, сохраняя упругую текстуру. Коптильня холодного копчения, которую можно сделать самому, предназначена для равномерного подсушивания продуктов. Они обезвоживаются, дым постепенно проникает вглубь и предотвращает порчу продуктов.

Принцип данного вида копчения заключается в дымовой обработке еды, которая происходит из-за тления древесных опилок и щепы. Температура коптильного дыма в коптилке холодного копчения своими руками не должна быть выше 30-32 °С. Продукты в конструкции обрабатываются минимум 5 дней. Не стоит торопиться, так как при такой температуре могут размножаться бактерии, и можно заработать отравление.

Для равномерного копчения лучше использовать один вид продуктов, сортируя окорока по размеру. В коптилке холодного копчения своими руками продукты нужно сделать за один прием, не подкладывая их в процессе готовки, иначе можно все испортить.

Прежде всего, необходимо знать, как сделать коптилку холодного копчения в домашних условиях, чтобы на выходе получился вкусный, ароматный и полезный деликатес.

Принцип работы коптильного устройства

Для рыбалки или отдыха на природе подойдет легкая простая коптильня холодного копчения своими руками. Ее можно сконструировать из подручных домашних материалов - старых бочек, листов железа и остатков кирпича. Для постройки конструкции лучше использовать нетоксичное дерево. В надежно установленной камере сверху устанавливаются прутья толщиной около 1 см.

Коптильня холодного копчения передает дым к отделению с едой. Охлаждение дыма происходит в туннеле, соединяющим коптильню и топку с древесиной. Их расстояние не должно быть меньше 2 м между собой, но и не больше 7 м, иначе могут появиться проблемы с тягой.

Придерживаясь схемы коптильни холодного копчения, роем роется яму под топку 50х50 см, но можно опустить и до метра. Дно можно утрамбовать огнеупорным или красным кирпичом. На дно топки укладывается жестяной лист для равномерного тления древесины.

Схема строения дымохода

В конструкции коптильни холодного копчения своими руками особое место отводится дымоходу. Под него копается траншея, сверху укладывается негорючий материал, например, кирпич, шиферный или металлический лист. Для герметичности сверху насыпается земля или грунт, чтобы дым не просочился. Второй конец дымохода соединяется с коптилкой холодного копчения. из кирпича можно сделать из печной трубы. Длина дымохода около 3 м, траншея шириной 50 см и глубиной 30 см.

Также в коптилке холодного копчения своими руками нужно установить фильтр. Для его основы можно взять металлическую сетку с небольшими ячейками. Сверху укладывается плотный сетчатый материал, чтобы на продукты не попала сажа. Очаг, соединенный с дымоходом, следует устанавливать в стороне от коптильни, например, можно вырыть яму в углу участка.

Примечание: Из-за огня днище может прогореть, поэтому необходимо сделать охладитель. Можно обмотать дымоход латунной трубкой и пустить по ней воду.

Для интенсивности горения, регулировки притока воздуха и вывода лишнего дыма и продуктов горения в верхней части можно сделать металлическую заслонку. Место соединения коптилки холодного копчения и дымохода нужно загерметизировать глиняным раствором или подручными средствами.

Коптильня холодного копчения своими руками может быть сделана даже из обычной железной бочки на 100-200 л. Из всех самодельных коптилен холодного копчения, изделие из бочки встречается наиболее часто. Перед применением она должна быть чистой и хорошо очищенной. От нее отсоединяем дно и снизу монтируем металлическую сетку, сверху которой нужно постелить фильтр в виде мешковины или соломы. Этот тандем превосходно справляется с фильтрованием сажи, удерживая пепел и загрязняющие вещества.

В днище прорезаем отверстие для дымохода, устанавливаем поддон для сбора жира. Для его установки куски арматуры привариваются крестообразно к стенкам бочки. Другую металлическую решетку крепим болтами, закрепляя ее на 25 см от верхнего края. Вместо нее могут быть прутья с крючками, но для самой простой коптилки холодного копчения в домашних условиях подойдет и решетка. Во время копчения на конструкцию можно набрасывать джутовую мешковину, смоченную водой.

Примечание: для проверки температуры на крышку бочки можно капнуть немного воды. Она не должна шипеть, когда испаряется.

Коптильное отделение из холодильника

Также с успехом используется коптильня холодного копчения своими руками, сделанная из корпуса холодильника. Из него необходимо изъять морозильную камеру и компрессор. Решетки можно использовать как подставку для деликатесов. По бокам нужно сделать отверстия для противней.

На потолке камеры нужно сделать отверстие небольшого диаметра для дымогенератора. Он может быть сделан из старого бидона, термоса или металлической трубы, диаметром 10 см и длиной до 50 см. В его нижней части отверстие диаметром около 1 см, для подачи кислорода.

В верхней части коптилки холодного копчения из холодильника закрепите также крючки для подвешивания деликатесов. В самой нижней части конструкции должна быть установлена небольшая электрическая плита.

Примечание: На нее поставьте поддон или сковороду из стали, наполненный опилками, так как жир, капая в стружку, испортит аромат еды.

Дверца должна быть герметично закрыта во избежание возгорания стружки.

Если у вас отсутствует электрическая плита, то подойдет такой вариант. В нижней части необходимо сделать дыру для железной трубы диаметром 10 см и длиной 2 м. Один ее конец должен вести к яме, а другой – к отверстию в рефрижераторе. На угли поставьте лист с опилками и накройте яму крышкой после появления дыма. Коптилку холодного копчения с подвешенными продуктами плотно закройте.

1. Коптить лучше при хорошей погоде. Холодная погода с дождем и ветром не подойдет.
2. Процесс копчения не должен проводиться над открытым огнем.
3. Не открывайте коптилку холодного копчения часто, чтобы заглядывать внутрь, иначе процесс будет тянуться дольше.
4. Начинать процесс лучше с утра, предварительно подготовившись с вечера.

Не используйте стружку из осины или хвойных пород, так как выделяемая смола портит вкус продуктов. Для домашней коптильни холодного копчения лучшим вариантом будут щепки из можжевельника, вишни, винограда, дуба, березы. Данная обработка посредством дыма тлеющей древесины приводит к специфическому аромату. Древесина не должна гореть и обугливаться, так как из стружки начнут выделяться канцерогенные вещества. Чтобы опилки не возгорались, а в коптилку холодного копчения не попадал воздух, крышка отделения должна герметично закупориваться.

Как видите, домашнюю коптилку холодного копчения можно построить самому. Вы почувствуете, насколько вкусной и ароматной может быть еда после копчения!
