Кран маевского где устанавливается. Что такое кран Маевского — принцип работы и особенности эксплуатации

12.06.2019

Воздушные пузырьки, образующиеся в результате нагрева теплоносителя и его реакцией с металлом, накапливаются в системе отопления и не дают теплоносителю полноценно циркулировать по трубам. Для их удаления раньше устанавливали на радиаторы обычные резьбовые вентили. Сейчас на радиаторы устанавливают кран Маевского, который надежней и долговечней в эксплуатации. Что представляет собой кран Маевского как пользоваться этим механизмом, и как он работает?

Описание устройства

Отопление дома – одна из забот каждого хозяина. Каким бы ни был отопительный котел, в системе отопления все равно есть радиаторы, батареи или регистры, заполненные теплоносителем. К сожалению, невозможно добиться полного удаления воздуха из системы в силу многих причин, и для его глобального стравливания устанавливаются расширительные бачки, а для локального удаления воздуха — кран Маевского.

Кран Маевского – это более надежный, компактный и функциональный игольчатый запорный клапан, чем обычный кран, и некоторые модели могут работать в автоматическом режиме. Воздух из системы удалять нужно обязательно, так как, кроме застоя теплоносителя, в местах скопления воздуха металл начинает окисляться, ржаветь и радиатор быстрее выходит из строя или в трубах появляется шум. Кран Маевского устанавливается чаще всего в системах автономного отопления – в центральной системе в теплоноситель часто добавляют присадки, которые вызывают засор крана.

Основной элемент в ручном кране Маевского — запорный игольчатый клапан. Для открывания клапана в кране установлен четырехгранный винт с головкой под ключ и крестообразной прорезью, поэтому для открывания крана можно использовать обычную отвертку или пассатижи. В любом радиаторе сбоку есть резьбовое отверстие ¾ или ½ дюйма, в которое вкручивается кран, переходник или фитинг для продолжения трубопровода.

Наличие воздуха в системе определяется тактильным способом – просто прощупайте все радиаторы в системе, обратив внимание на температуру вверху и внизу прибора. Если на ощупь слышна разница, значит, где-то в системе застоялся воздух. Чаще всего это явление наблюдается в системе с принудительной циркуляцией, в которой не всегда соблюдается уклон труб. В трубопроводе с естественной циркуляцией воздух почти всегда выходит в расширительный бачок сам, по ходу движения теплоносителя.

Но и в такой системе воздух может накапливаться при неправильно собранных поворотах труб или слишком маленьком уклоне. Поэтому кран Маевского просто необходим – он позволяет без остановки системы стравить воздух и восстановить нормальное отопление в квартире. Вкручивается кран в верхней части радиатора, на стороне подачи теплоносителя.

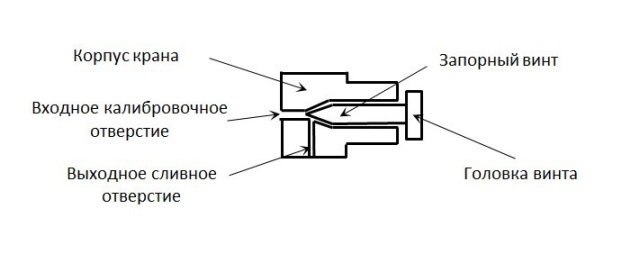

Конструкция крана Маевского

Краны имеют латунный корпус, пластиковый кожух и стальной игольчатый клапан. Производятся разные модели крана Маевского: у одних моделей кожух из пластика вращается по горизонтали, у других вращающийся кожух сделан с отверстием в одной из граней гайки клапана. Устанавливать кран Маевского и стравливать воздух из системы отопления во время работы котла вообще нежелательно – лучше проверить все летом. Пробка на радиаторе или резьба на кране может плохо откручиваться, и при наполненной теплоносителем системе вы рискуете сломать кран и затопить квартиру, а в худшем случае – и соседей.

Кран Маевского можно вкручивать в полотенцесушитель. В некоторых моделях полотенцесушителей устанавливается два крана Маевского.

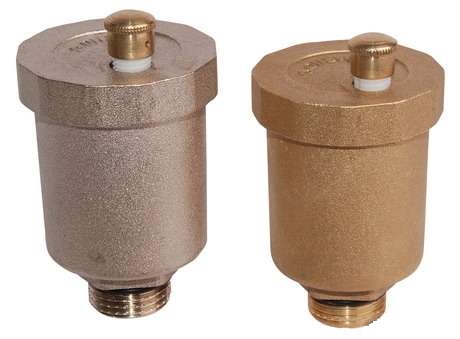

Автоматический воздухоотводчик или кран Маевского представляет собой короткий металлический цилиндр с отверстием в верхней части. Работает воздухоотводчик по принципу поплавка. Накапливающийся объем воздуха начинает перемещать поплавок внутри крана. Поплавок открывает и закрывает выпускной клапан крана. На чугунные радиаторы старого производства кран Маевского не устанавливается, так как теплоноситель в такой батарее быстро загрязняется и кран придется чистить очень часто.

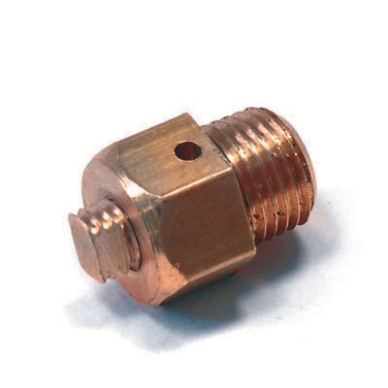

Простейший экземпляр крана Маевского. Используется на недорогих радиаторах.

К тому же, в центральной отопительной системе количество воздуха больше из-за отключений и внеплановых работ, поэтому кран с его небольшим отверстием для спуска воздуха может долго быть открытым. Еще одна причина, по которой кран Маевского не устанавливается в ЦОС – периодическое возникновение гидравлических ударов, достигающих нескольких десятков атмосфер.

Как пользоваться краном Маевского

После того, как вы установили кран Маевского как пользоваться им, можно догадаться и самостоятельно. Самый простой кран открывается вручную, более сложные автоматические краны Маевского выпускают лишний воздух сами, после прохождения определенного порога давления на клапан.

При помощи специального ключа или отвертки открываем кран и спускаем воздух.

Но автоматика обычно устанавливается на протяженных теплотрассах, например, в производственных помещениях. Для квартир и частных домов вполне подойдет и обычное ручное устройство. Перед тем, как стравливать воздух, уберите предметы рядом с радиатором, чтобы не замочить их.

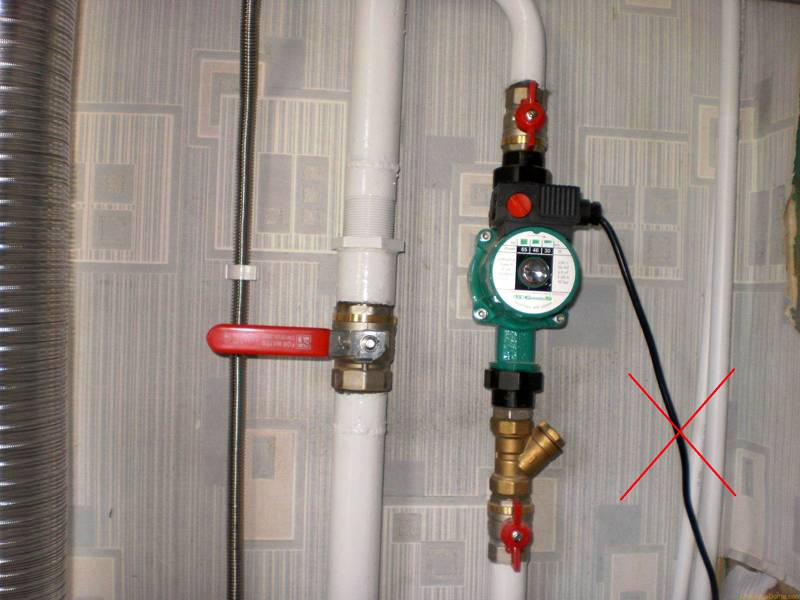

Выключите циркуляционный насос, если у вас система отопления с принудительной циркуляцией. При включенном насосе пузырьки воздуха просто не смогут все подняться вверх, к крану Маевского.

Струя воды, которая будет сливаться после воздуха, имеет диаметр всего 1,5 мм, поэтому рядом с радиатором приготовьте кружку, ковш или тарелку, и приготовьте отвертку. Затем отвертку установите в специальную прорезь на кране. Отвертка медленно проворачивается против часовой стрелки. Всего нужно сделать 5-8 полуоборотов.

Если из радиатора послышится шипение воздуха, остановитесь и ждите, когда весь воздух выйдет и польется вода. Сразу после появления воды кран можно закрывать и включать насос. Если вы все проделали правильно, но радиатор не прогревается, то, скорее всего, радиатор засорен. Самому прочистить радиатор вам вряд ли удастся, поэтому лучше вызовите мастера.

Очень распространённой проблемой в системе отопления является неполное прогревание батарей. Но не каждый человек обладает необходимой информацией, чтобы решить эту проблему самостоятельно. Многие вызывают специалистов каждый раз, когда происходит поломка подобного плана, другие справляются с помощью разводного ключа и тазика для воды. А остальные, после прочтения этой статьи установят себе кран Маевского. Принцип работы этого устройства описан далее.

В 1931 году никому не известный сантехник-монтёр С.А. Роев из Минска разработал специальное устройство, которое позволяло спускать воздух из посредству совмещения двух деталей с прокладкой между собой. В 1932 году этот кран испытан пользователями и признан как рабочее устройство. Но 1933 год явил миру изобретателя Ч.Б. Маевского, который усовершенствовал прибор с помощью улучшенной герметизации, конструкции клапана «конус в конус» и безопасного ключа для приведения его в действие. С тех пор кран Маевского используется по сей день, хотя официальное название прибора, которое указывается в ГОСТах и СНиПах - радиаторный игольчатый воздушный клапан.

Устройство основано на принципе самовольного высвобождения воздуха из батареи. Кран сконструирован таким образом, чтобы при его открытии поднималась затворная игла, которая, в свою очередь, открывает специальное отверстие диаметром 2 мм. Через это отверстие выходит весь лишний воздух, который собрался в батарее. Винт с четырёхгранной головкой перемещает рабочий штуцер клапана.

Важно! В процессе эксплуатации данного вентиля необходимо отключать циркуляционный электронасос, для более эффективного стравливания воздуха. В том случае, если ваш котёл оснащён встроенным насосом для циркуляции жидкости, его нужно отключить от сети.

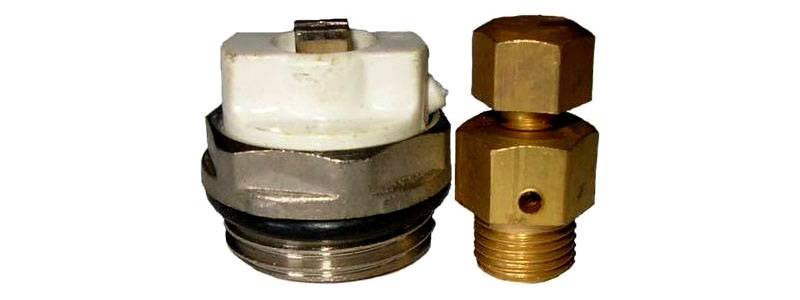

Фото крана Маевского и описание его разновидностей

У каждого проекта отопительной системы разное расположение рабочих органов (батарей и полотенцесушителя), поэтому конструкция не всегда позволяет разместить кран Маевского в доступном для обслуживания месте. Что привело разработчиков к созданию нескольких видов клапана.

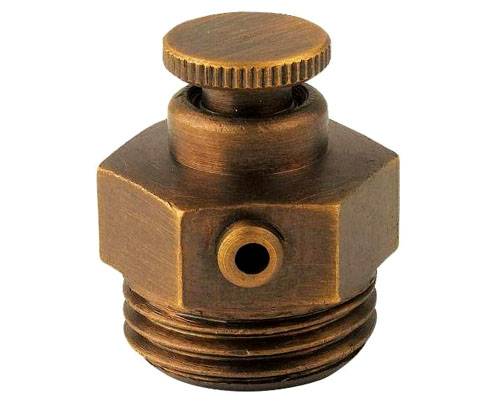

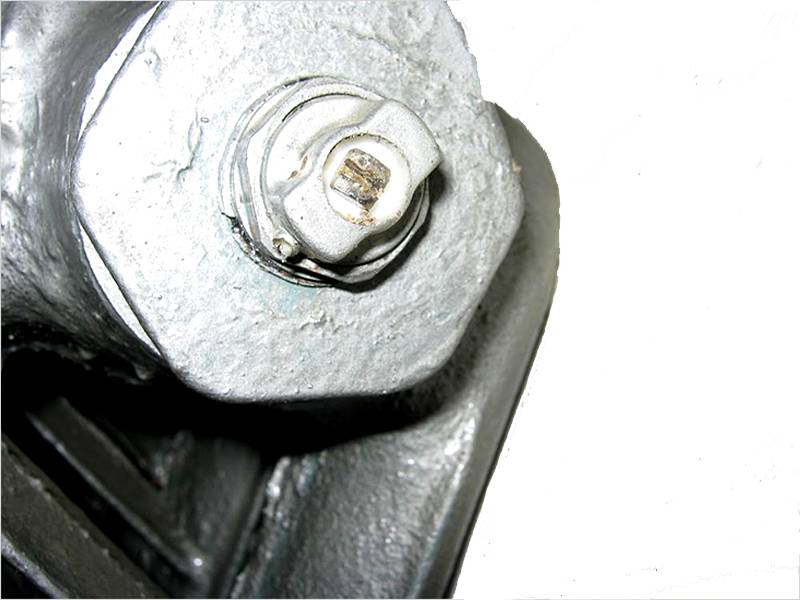

Ручная модель крана

Самая распространённая модификация, так как имеет достаточно надёжный механизм, главное, чтобы доступ к нему был свободен, так как открывается кран с помощью плоской отвёртки или специального четырёхгранного ключа для крана Маевского. Игольчатый механизм работает в двух разновидностях, горизонтально открывая затвор для пропуска воздуха, и с отверстием в корпусе гайки.

Как работают автоматические воздухоотводчики

Принцип работы автоматического воздухоотводчика для отопления заключается в наличии поплавка. Поплавок подпирает игольчатый клапан через пружину, система настроена на определённое давление воздуха в радиаторе, как только воздуха станет больше допустимого значения, клапан откроется, и стравит весь лишний воздух через отверстие в центре головки крана. Когда давление прейдёт в норму, клапан закроется. Установка такого варианта прибора распространяется только на труднодоступные узлы отопления. В промышленных масштабах применяют иные приспособления для устранения завоздушенности батарей.

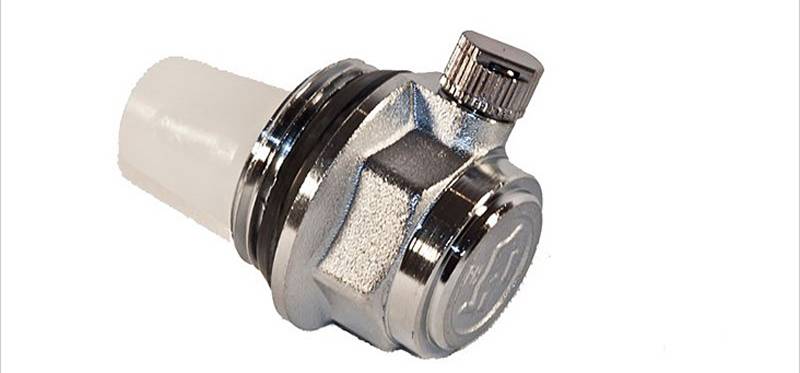

Кран с предохранительным клапаном

Это усовершенствованный ручной кран Маевского, дополненный, датчиком высокого давления. Суть его работы заключается в том, чтобы предотвращать поломку отопительной системы и её рабочих органов в случае, если давление превысит отметку в 15 атмосфер. Клапан откроется и спустит лишнюю воду из батареи. Чрезмерное давление может создаться из-за гидроудара.

Почему в системе скапливается воздух?

Воздушная пробка - это злостный враг отопительной системы. Чем больше воздуха в батареях, тем хуже они греют, потому что воздух не даёт теплоносителю полностью заполнить отопительный прибор, и он не нагревается на полную мощность. Причины попадания воздуха:

Разгерметизация в процессе ремонтных работ стояка или батарей.

Если производился полный слив теплоносителя из системы. В таком случае наличие воздушных пробок в трубах неизбежно.

Если произошло повреждение в местах соединения отдельных частей конструкции.

Некачественная сборка системы отопления, выраженная в неполноценной фиксации одного или нескольких узлов.

Существует и ряд других причин попадания кислорода в трубы, но они происходят очень редко.

Важно! В процессе регулярной завоздушенности, металл отопительных элементов подвергается коррозии, так как кислород негативно воздействует на структуру материала, разрушая его. Такая система прослужит гораздо меньше, чем отопление с редким попаданием воздуха в радиаторы.

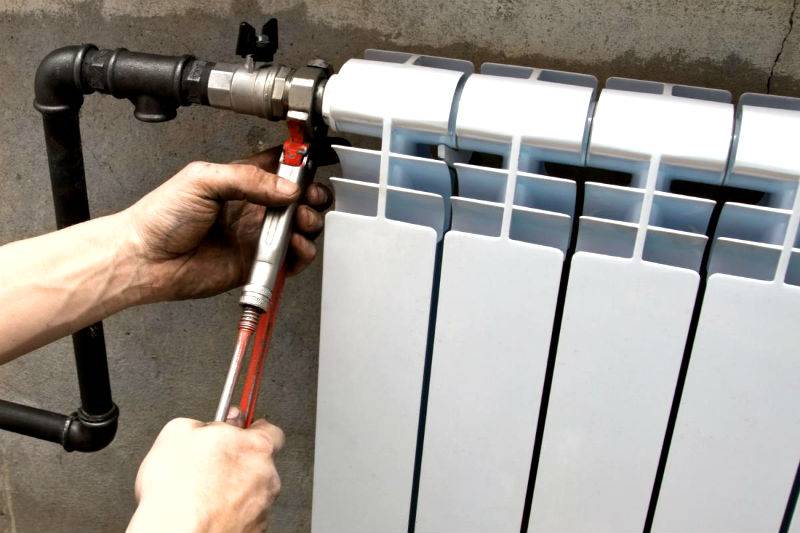

Установка крана в систему

В первую очередь нужно провести подготовительные работы. Их список изменяется в зависимости от . Что касается общих рекомендаций, то перед началом работ необходимо слить весь теплоноситель из системы.

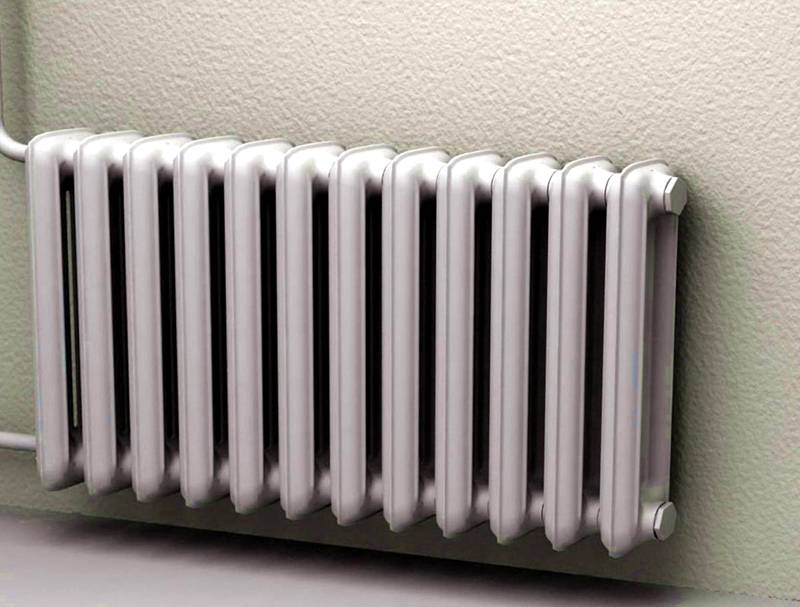

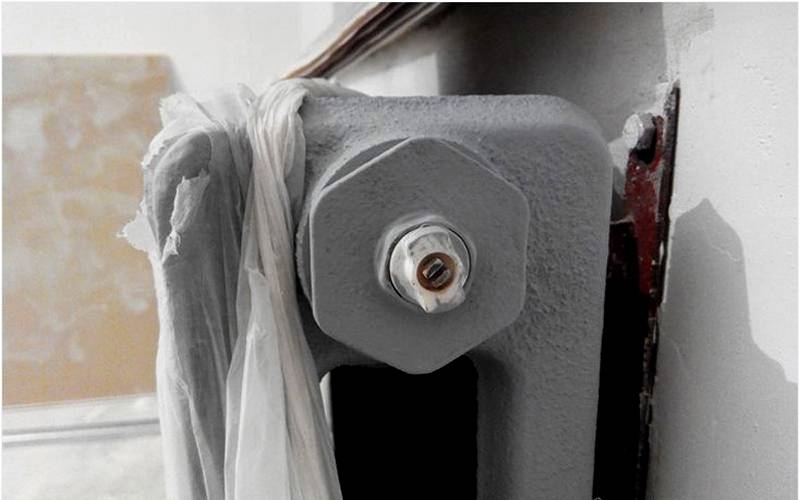

Монтаж приспособления в чугунную батарею

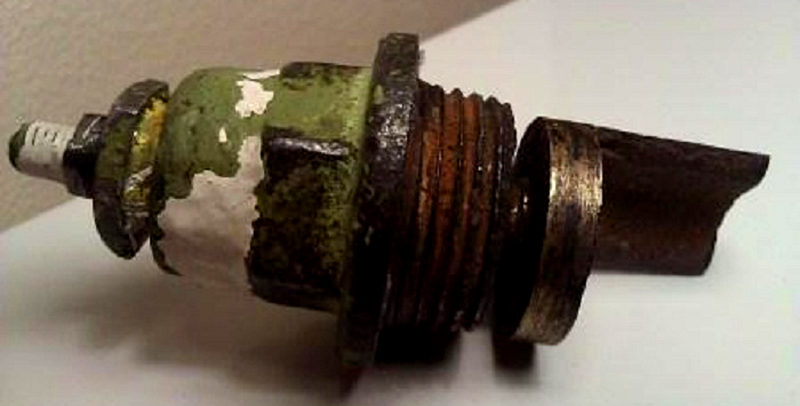

Изначально, старая модификация чугунных радиаторов не подразумевает наличия специального отверстия для дополнительных приспособлений, которые улучшают работу отопления. Следовательно, нужно немного попотеть, чтобы кран Маевского был приспособлен для чугунных радиаторов.

Полностью отсоедините подведённые трубы от батареи. Снимите её с настенных крючков и полностью слейте остаток воды через нижние отверстие.
Определите сторону, которая расположена противоположно от стороны в которую входит горячая вода.
Теперь в центре верхней заглушки нужно просверлить отверстие, диаметр которого совпадает с купленным вами краном (лучше покупать минимальный диаметр резьбы, чтобы было легче сделать отверстие под него). Сделав вход, нужно нарезать резьбу с шагом 1.5 мм.

Всё, можно вворачивать краник в готовое отверстие.

Примечание! В системе центрального отопления происходят частые гидроудары, поэтому следует покупать кран с предохранительным клапаном. В таких системах установка автоматического воздухоотводчика нецелесообразна из-за принципа его работы и загрязнённости теплоносителя. Спускное отверстие будет часто забиваться. Очистить его достаточно просто: нужно взять иголку и прочистить отверстие до полного освобождения от грязи.

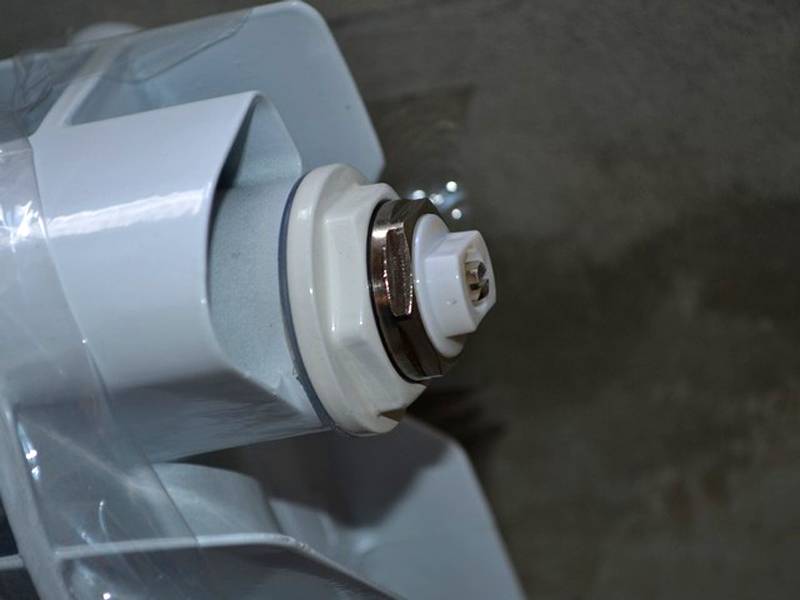

Установка крана Маевского в современных системах

Радиаторы нового поколения по умолчанию рассчитаны под установку всевозможных приборов и кранов. Поэтому монтаж клапана производится значительно легче.

Сливаете всю воду.
Удаляете заглушку, которая герметизировала нужное вам отверстие. Если разъём имеет необычный диаметр, значит, нужно полностью вывинтить сердцевину, и купив подходящую, произвести сборку всех элементов.
Сам краник нужно закрутить таким образом, чтобы сливное отверстие смотрела от стены и под 45 градусов от горизонтали вниз. Это идеальное положение для расположения ёмкости, необходимой при сливе жидкости.

Нюансы в процессе эксплуатации

Для того чтобы процесс стравливания накопившегося воздуха в системе происходил без нежелательных последствий, ниже приведена подробная инструкция всех манипуляций.

В случае если движение теплообменника происходит благодаря циркуляционному насосу, значит, его нужно отключить. Делается это за 15 минут до начала работ. Это необходимо, чтобы воздух перестал смешиваться с водой и скопился в верхней точке батареи.

Запаситесь сухой тряпкой и пустым ведром, потому, как открыв клапан, нужно дождаться пока воздух перестанет шипеть, следом польётся вода. Закрыть клапан можно только тогда, когда водичка станет течь ровной не прерывистой струёй.
Что делать, если воздух не перестаёт стравливаться? Искать пробой или ослабленную скрутку в районе обслуживаемой батареи. Сделать это можно с помощью листка бумаги. Оставьте клапан открытым и поводите бумагой с расстояния в 1 см по всем возможным местам на радиаторе и подходящих к нему труб. Обнаружив место подсоса воздуха, замените испорченный элемент.
Когда системой воздухоотвода не пользовались на протяжении нескольких лет, резьба клапана может закиснуть. Придётся воспользоваться смазкой типа WD-40, после чего с лёгким постукиванием по крану пробовать его открутить.

Как правильно выбрать устройство

На сегодняшний день существует большой ассортимент модификаций и дизайна крана Маевского. Есть определённые нюансы, на которые следует обращать внимание при покупке. Главный показатель долговечности - это латунная основа. Помимо самого металла, нужно обращать внимание на качество резьбы, удобство в эксплуатации механизма для открытия клапана, наличие уплотнительной резинки на штуцере. Размер входящей трубы распространяется на 1, 1/2, 1/4 дюйма.

Современные устройства оснащены готовым пластиковым вентилем, что избавляет владельца от использования подручных средств. Но такие модели не совсем практичны в комнатах, где часто находятся дети.

Для наглядного примера в таблице указаны модели разных производителей с указанием цены

Изображение	Производитель	Тип модификации	Цена, руб.
	ОАО «БАЗ»	Ручной, 1/2 дюйма	35
	Сантех-мир	Автоматический, 1 дюйм	449
	Дом-термо	Ручной, 1/2 дюйма	310
	RBM	Ручной, 3/4 дюйма	352
	Carlo Poletti	Ручной, 3/4 дюйма	318
	«Дельта»	Автомат с предохранителем	335

Альтернативные варианты замены

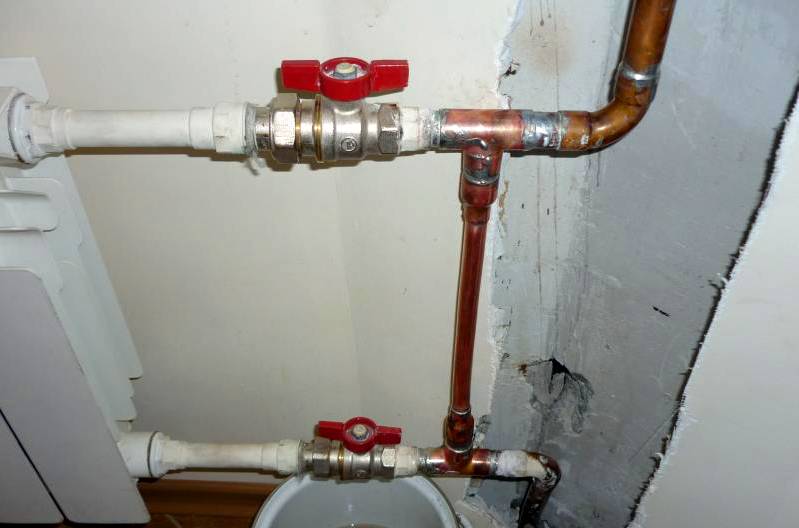

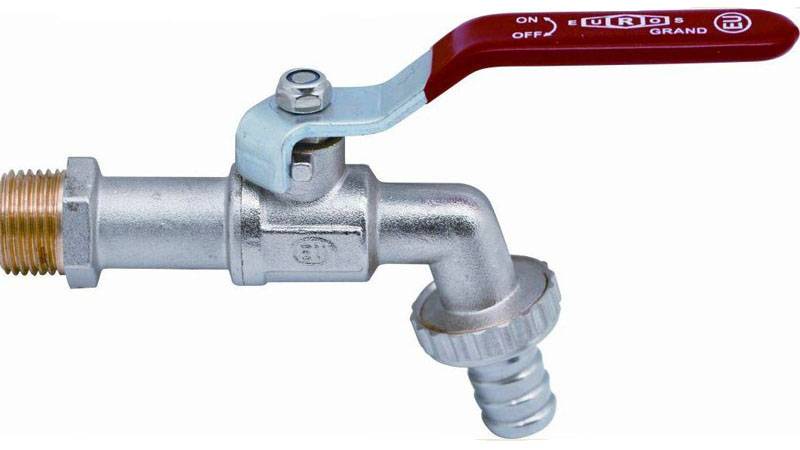

Краны водоразборные. Зачастую их ставят в конечной точке системы отопления. Служит такой кран для заполнения труб водой и для её слива. Если отопление автономное, ставят такой кран и в начале системы, чтобы была возможность провести ревизию на предмет наличия воздушных пробок. К начальному крану подсоединяют подачу воды, а с конечного её сливают определённое количество времени, чтобы выгнать весь воздух. Такая система кардинально отличается от крана Маевского и принципа его работы.

Если владелец по каким-либо причинам не желает устанавливать кран Маевского, можно произвести следующую процедуру. Ослабив резьбу на верхней выходящей из радиатора трубе. Так, выйдет воздух, а заодно и забрызгает всё вокруг.
В случае когда система не подразумевает использование насоса, значит, и скорость потока воды маленькая. В этом случае можно организовать естественный отвод кислорода. Так, в верхнюю часть батареи в районе трубы врезается вертикальный отвод с пустым расширительным баком на конце.
При использовании ионного котла с замкнутой системой циркуляции воды, кран Маевского прослужит недолго. Дело в том, что в теплоноситель добавляется соляной раствор для большего разгона ионов в котле. При стравливании воздуха, внутри клапана будут откладываться соли, что и приведёт к быстрой поломке. Для ионных котлов предусмотрены специальные устройства, стойкие к воздействию солей.

Важно! Любое переделывание конструкции отопительной системы, которое не закреплено в стандартах ГОСТ либо СНиП, необходимо согласовывать со специалистами государственных служб по вопросам отопительных приборов. В противном случае вы подвергаете опасности не только себя, но и всех окружающих вас людей.

Подведение итогов

Безусловно, каждый владелец отопительных приборов, основанных на жидком теплоносителе вправе сам решать, как лучше модифицировать свою систему и делать ли это вообще. Но хочется отметить, что использование крана Маевского, во-первых, поднимет КПД всей установки, во-вторых, облегчит обслуживание батарей, в-третьих, не заберёт у вас много денежных средств, ведь как вы заметили приведённая в статье таблица, демонстрирует дешевизну изделий. Теперь вы знаете что такое кран Маевского, принцип работы и нюансы в эксплуатации.

Главное препятствие нормальной работе батарей отопления – появление воздушной пробки. Вода в системе не может циркулировать, радиаторы не нагреваются. Для кого-то, возможно, будет открытием, что решение проблемы изобретено ещё восемь десятков лет назад и называется этот нехитрый прибор – кран Маевского. Принцип работы устройства основан на движении игольчатого клапана, позволяющего выпустить воздух из коммуникаций.

Кран Маевского – не большой, но эффективный прибор для устранения воздушной пробки

Появление воздушной пробки в отопительной системе происходит по нескольким причинам:

После работ по установке новой отопительной коммуникации остатки воздуха не могут быть вытеснены даже большим напором воды.
После простоя отопления в летний период, пузырьки воздуха скапливаются в высшей точке коммуникаций. В частных домовладениях недосмотр за наполнением может привести к возникновению воздушной пробки.
Естественная коррозия в алюминиевых элементах системы отопления приводит к химической реакции и скоплению газов, которые необходимо выпускать с помощью клапана.

Устройство и фото крана Маевского

Конструкция Маевского представляет собой игольчатый воздушный клапан и состоит из винта и металлического корпуса, плотно прилегающих друг к другу. Прибор воздухоотведения обычно изготавливается из латуни, отличающейся устойчивостью к коррозии. Само затворное устройство стальное, а кожух выполнен из прочного пластика. В некоторых разновидностях прибора корпус может поворачиваться по горизонтали.

Игольчатый клапан приводится в движение запорным винтом. Винт можно регулировать отвёрткой с крестовиной или вручную, в зависимости от модели.

Современные клапаны дополнительно оснащаются специальным ключом, который значительно упрощает процесс регулировки устройства. Особенно удобен этот ключ при регулировке прибора, расположенного в углу или в другом труднодоступном месте.

Обратите внимание! Устройство Маевского в вертикальной отопительной системе устанавливается только на верхних батареях. При горизонтальном расположении коммуникаций клапаны нужно установить на каждом радиаторе.

Основной принцип работы крана Маевского и его разновидности

Работа игольчатого клапана основана на принципе поплавка. Скопившийся воздух поднимает поплавок, который открывает выпускной клапан.

Виды крана

Прибор Маевского имеет несколько разновидностей:

Классическое устройство с ручным управлением, имеющее винт.
Автоматическая конструкция, предназначенная для систем индивидуального отопления.
Прибор с предохранительным клапаном. Предохраняет систему от чрезмерных перепадов внутреннего давления. Особенно востребован для систем с пластиковыми трубами.

Кроме того, КМ может иметь следующие варианты исполнения:

обычный вариант с резьбой;
с пластиковым колпачком (подходят только для отопительных приборов);
шаровые краны.

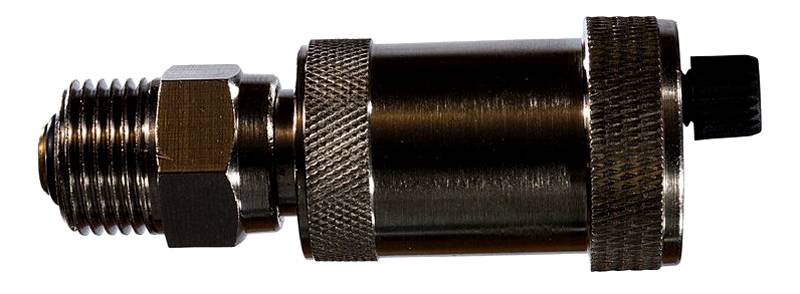

Устройство и принцип работы автоматического воздухоотводчика

В основе работы автоматического КМ используется все тот же поплавочный принцип. Скопившийся воздух поднимает поплавок и выпускает воздух, после чего возвращается на своём место.

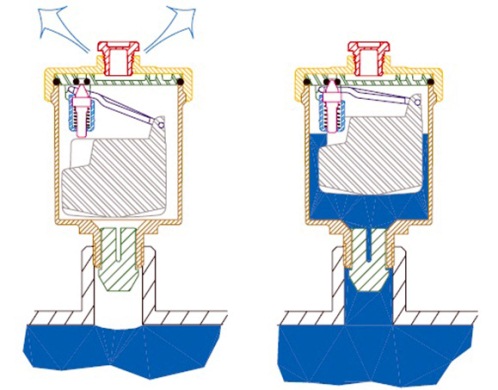

Схематический принцип работы автоматического воздухоотводчика для отопления:

Этот клапан не требует к себе особого внимания, после установки можно о нем не вспоминать. Автоматический кран Маевского обычно имеет никелированный или латунный корпус и на всякий «пожарный» случай обеспечен возможностью ручного открывания.

Обратите внимание! Специалисты по монтажу отопительных систем не рекомендуют устанавливать автоматический КМ на чугунных радиаторах отопления старого образца. Вода в такой системе содержит множество примесей, из-за которых кран быстро забивается и перестаёт функционировать.

Для централизованных систем отопления стоит приобрести кран Маевского для чугунных радиаторов. Они могут противостоять давлению в пятнадцать атмосфер, выдерживают температуру до ста пятидесяти градусов и используются в паровом отоплении. Эти устройства маркированы аббревиатурой МС140.

Автоматические КМ стоит устанавливать, только если существует уверенность в чистоте содержимого радиаторов. В противном случае клапаны придётся без конца чистить, а делать это во время отопительного сезона будет проблематично.

Полезная информация! Разница в стоимости ручного и автоматического КМ не велика, поэтому не может быть решающим аргументом в выборе устройства.

Как установить кран Маевского

Установить КМ очень просто – он просто вкручивается в пробку батареи отопления. Если в ней изначально нет отверстия, пробку следует заменить.

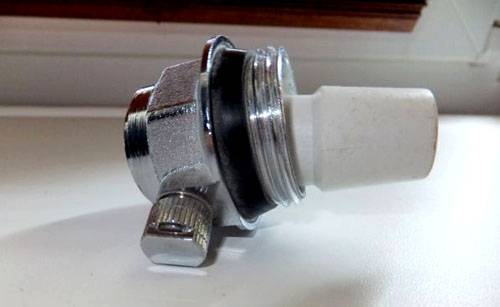

Обратите внимание! Прокладка в КМ должна быть из резины или силикона. Не стоит приобретать клапан с паронитовой прокладкой.

При установке устройства воздухоотведения следует проследить, чтобы выход воздуха был направлен вниз. Так вода, которая устремится из системы вслед за воздушной пробкой, попадёт в подставленную ёмкость, а не на стену или потолок. Для уплотнения резьбу прибора обматывают лентой фум.

Автоматический КМ

Чтобы сменить устройство воздухоотведения на новое, его просто выкручивают, придерживая газовым ключом пробку.

Обратите внимание! Все пробки на батареях отопления изготовлены с левой резьбой, поэтому, чтобы они не выкрутились при установке крана, их нужно фиксировать разводным ключом.

Если отопительные коммуникации изготовлены из пластиковых труб, для установки КМ потребуется установка дополнительного фитинга.

Изучив принцип работы крана Маевского и его устройство, установить клапан не составит труда. Следует лишь учесть несколько важных нюансов:

Воздух имеет свойство скапливаться во всех радиаторах, поэтому в системе индивидуального отопления лучше установить КМ на каждую батарею.
Игольчатый клапан нужно установить на петлевых конденсаторах, направленных петлёй вверх.
Воздухоотводящее устройство пригодится на змеевиках и регистрах отопления.

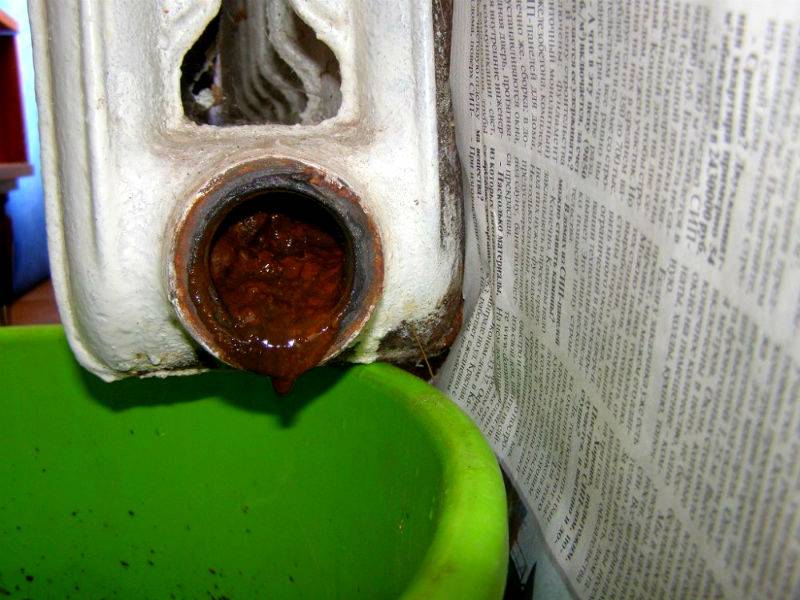

Если краном давно не пользовались, и на нем появилась ржавчина, перед воздухоотведением его следует смазать керосином и немного подождать.

Как правильно пользоваться краном

Если появилось подозрение, что в системе образовалась воздушная пробка, следует:

Убрать все ценные предметы подальше от батареи и приготовить ёмкость для воды.

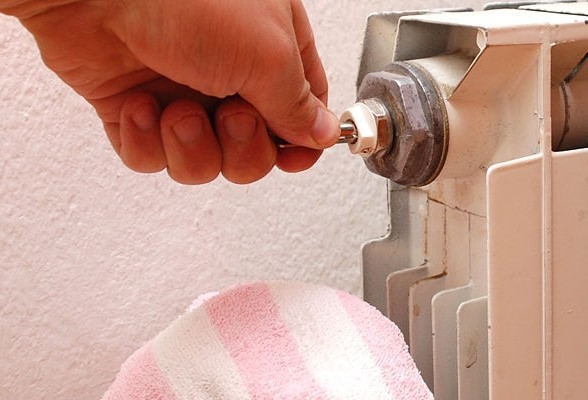

Взять ключ для крана Маевского или отвёртку, вставить в резьбу и медленно осторожно вращать против движения часовой стрелки.
Прекратить вращать ключ после появления шипящего звука и подождать до те пор, пока из отверстия не пойдёт вода. После чего закрыть кран.

Обратите внимание! В системе отопления могут образоваться горючие газы, которые будут выходить вместе с воздушной пробкой. Поэтому во время воздухоотведения нельзя курить.

Если после удаления воздуха батареи все же холодные, возможно, радиатор вышел из строя. В этом случае лучше обратиться за помощью к профессиональному сантехнику.

Экономия и безопасность

Воздух в системе отопления разрушительно действует на котёл и мешает равномерному прогреву радиаторов. Кран Маевского не просто налаживает работу отопительных коммуникаций. Он позволяет значительно сэкономить средства на обогрев помещений.

Кроме того, прибор Маевского обезопасит жителей многоквартирных домов от неприятных разногласий с соседями по причине авральных затоплений. Именно поэтому это не большое но эффективное устройство следует установить в каждом доме.

Что такое кран Маевского (видео)

Возможно Вам также будет интересно:

Биметаллические радиаторы отопления. Какие лучше выбрать, подробный разбор типов и производителей

Добавить сайт в закладки

Вернуться к оглавлению

Инструкция к применению

Пользоваться устройством Маевского очень просто. Стоит учитывать, что это не автоматическое устройство и момент приведения в действие и завершение использования должны контролироваться человеком. Довольно трудно пользоваться этим краном в масштабных отопительных системах, в которых наблюдается постоянное накопление большого количества воздуха. В больших системах отопления целесообразно использовать автоматический воздушник.

Если наблюдается снижение температуры в радиаторах и есть уверенность в том, что система завоздушена, целесообразно выпустить воздух и для этого воспользоваться краном Маевского. Предварительно следует очистить пространство возле проблемной батареи: убрать ценные вещи, ковер или подстилку. Также недалеко от радиатора следует расположить необходимые инструменты: отвертку и тазик. После этого отвертка устанавливается в специальную резьбу, находящуюся на кране. Отвертку следует поворачивать медленными движениями в направлении против часовой стрелки.

Когда из радиатора послышится шипение выходящего из трубы воздуха, следует прекратить вращение. Стоит быть готовым к тому, что выход воздуха из радиатора будет сопровождаться громкими звуками. Не нужно этого пугаться. Это значит, что процесс правильно выполняется.

После того как из крана прекратит поступать воздух и начнет литься вода, следует начать осторожно закручивать кран. Для этого отвертку следует поворачивать в обратную сторону, в направлении по часовой стрелке.

Может возникнуть такая ситуация, когда в потоке воды, поступающем из крана, присутствуют воздушные пузырьки. В таком случае нужно к трубе подставить тазик и сливать воду до тех пор, пока в струе не будут наблюдаться пузырьки воздуха.

Если все действия были выполнены согласно инструкции, но радиатор все равно низкой температуры, это говорит о том, что в батарее образовался засор. Самостоятельно очистить радиатор не получится. Для избавления от засора необходимо обратиться за помощью к сантехнику.

Кран Маевского можно устанавливать не только на радиатор, но и на прибор для сушки полотенец. Основным материалом для крана является латунь либо сталь.

В зависимости от модели прибора, кран можно открыть рукой, рожковым или специальным ключом или отверткой. Устанавливать кран нужно в верхней части радиатора напротив подачи. Также он должен располагаться противоположно вводу. Некоторые полотенцесушители требуют установки не одного, а двух кранов.

Кран Маевского является очень важным устройством не только для улучшения функционирования труб. Так, воздух, присутствующий в системе, может не только снизить температуру радиаторов, но и спровоцировать коррозию металла и быстрое изнашивание элементов отопительной системы.

Стоит учитывать, что использование крана в разгар отопительного сезона крайне нежелательно. Так, может оказаться, что резьбовое отверстие для крана Маевского проржавело и представляет собой хрупкую конструкцию. В случае поломки существует большой риск развития катастрофической ситуации, который может повлечь за собой затопление горячей водой многих соседей. Так, устанавливать устройство для выпуска воздуха лучше летом, когда система отопления не функционирует.

Еще с советских времен в простонародье бытовало выражение «спустить кран отопления». Тогда в чугунные батареи центрального отопления врезали обычные вентили, через которые сливали большое количество теплоносителя. Это делалось для выпуска скопившегося воздуха в системе, из-за чего радиаторы были откровенно холодными. Позже появилось специальное устройство для стравливания воздуха из отопительных приборов - кран Маевского. В данном материале мы рассмотрим конструкцию этого сантехнического прибора, как он функционирует и устанавливается.

Назначение и виды кранов Маевского

Нормальной циркуляции теплоносителя в системе может препятствовать воздух, скапливающийся в ее высших точках и в отопительных батареях. Ситуаций, из-за которых возникает воздушная пробка в системе отопления, всего две:

медленное заполнение или подпитка частично опорожненной системы. В этот момент завоздушиваются верхние дальние углы радиаторов и вертикальные стояки;
наличие большого количества растворенного кислорода в теплоносителе. Он путешествует по всей сети вместе с водой и постепенно скапливается в удобных для этого местах – верхних глухих участках батарей и труб;

Примечание. Лишний воздух в трубах отопления может собираться и на горизонтальных участках с П-образными компенсаторами или в других подобных случаях, когда из-за условий монтажа трубы образуют петли, повернутые кверху.

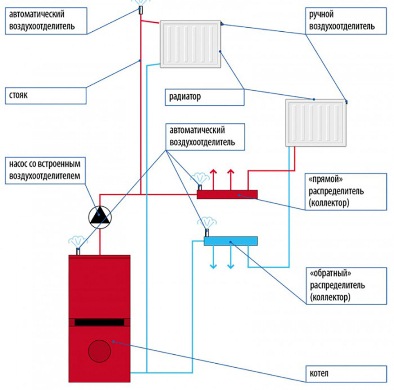

Чтобы избежать завоздушивания, наверху вертикальных стояков предусматриваются автоматические воздухоотводчики либо расширительный бак открытого типа. Для удаления воздуха из батарей или других каверзных мест применяется специальный ручной кран с игольчатым клапаном, изобретенный Ч. Б. Маевским еще в 30-х годах прошлого века. На данный момент изделие производится в следующих исполнениях:

традиционном, с наружной резьбой для монтажа в различных местах;

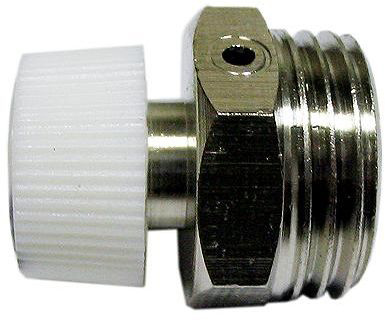

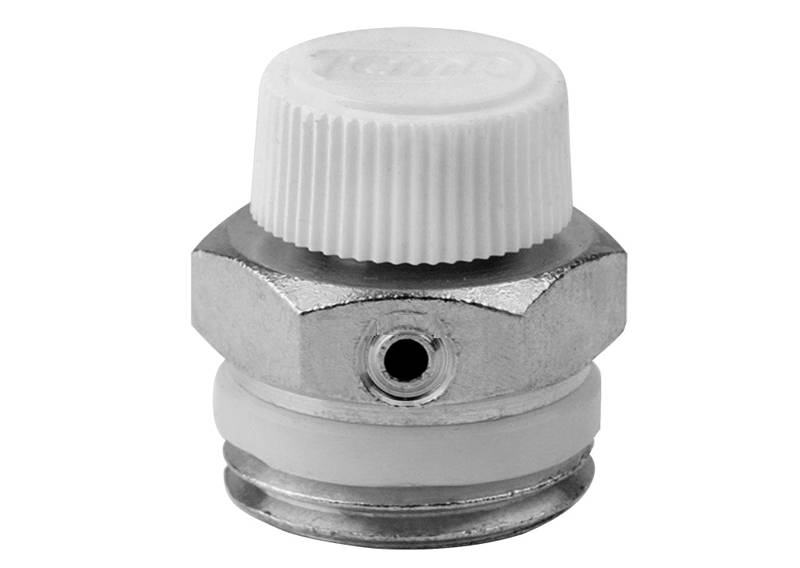

радиаторном, с колпачком из пластмассы, предназначенные только для работы с отопительными приборами;

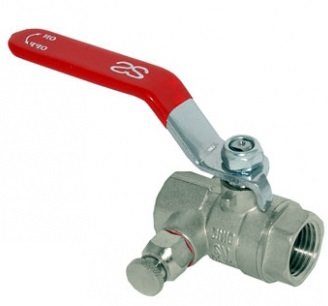

комплектные устройства - шаровой кран с краном Маевского.

Как работает кран Маевского

Конструкция крана чрезвычайно проста, а потому – надежна. Корпус изделия выполняется из латуни, как и рабочий винт для сброса воздуха. Чтобы обеспечить герметичность прибора при монтаже, снаружи него имеется уплотнительный элемент в виде кольца. Ниже на рисунке показано устройство крана Маевского в радиаторном исполнении:

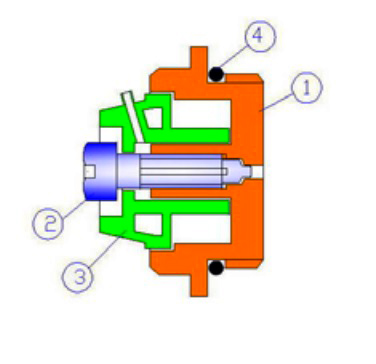

1 – латунный корпус; 2 – рабочий винт с протоками; 3 – колпачок из нейлона; 4 – уплотняющее кольцо.

Винты кранов от различных производителей могут иметь как шлицы под отвертку, так и четырехгранную либо шестигранную головку под специальный ключ. Конец винта изготовлен в виде конуса, входящего в отверстие, сообщающееся с теплоносителем. Для прохода спускаемого воздуха в корпусе есть отверстие, чей диаметр равен, как правило, 2 мм. Ниже представлена схема, что позволит хорошо понять принцип работы крана Маевского:

При обычных условиях во время работы отопительной системы кран для спуска воздуха полностью герметичен. Когда же требуется развоздушить батарею, винт выкручивается отверткой или ключом на пару оборотов. При этом скопившийся воздух начинает проходить сквозь калиброванное отверстие и попадает в боковой канал, ведущий наружу. Выполняя данную операцию, следует помнить, что сначала воздух выходит с характерным звуком, а потом еще некоторое время – вместе с теплоносителем. Поэтому прежде чем пользоваться краном Маевского, надо подготовить небольшую емкость для слива воды.

Клапан в традиционном исполнении, а также в комплекте с шаровым краном функционирует по такому же принципу. Разница меж ними заключается в том, что традиционный клапан врезается в тех местах, где этого требует схема, а не только в отопительные приборы. Хотя обычный кран Маевского для чугунных радиаторов тоже подойдет, нужно только его правильно установить. Воздуховыпускатель в комплекте с обычным запорным краном изготавливается для удобства, чтобы в нужных местах не приходилось монтировать эти 2 элемента по отдельности.

Технические характеристики

Ассортимент предлагаемых на рынке изделий невелик. Причина этому проста: прибор исполняет лишь одну функцию, не требующую создания множества типоразмеров кранов для разных трубопроводов. По сей день достаточно только двух — ½’’ и ¾’’, в них диаметр крана (по резьбе) составляет соответственно 15 и 20 мм. Разновидности изделий по своему назначению мы перечислили выше, так же как и тот факт, что головки винта могут предлагаться в разном исполнении – под отвертку и различные ключи.

Примечание. Иногда пользоваться краном Маевского можно и вручную, без инструмента. Некоторые модели воздухосбрасывателей для монтажа в батареях отопления выпускаются с винтом, вращающимся пластмассовой рукояткой. Но не стоит торопиться их покупать, особенно в частный дом, где есть маленькие дети. Ребенок, случайно открутив вентиль, может получить ожоги от горячей воды.

Радиаторный вентиль Маевского рассчитан на рабочее давление теплоносителя до 10 Бар (1 МПа). Такого вполне достаточно для установки в радиаторы трехэтажного частного дома. В том случае, если расчетное давление в системе выше, то ставится традиционный кран с пределом 16 Бар (маркировка РУ16). Все изделия нормально функционируют при температуре теплоносителя до 120 ºС.

Ввиду простоты конструкции клапана Маевского срок его службы определяется лишь качеством применяемого материала – латуни. Изделие из хорошего материала спокойно служит 30 лет и более. В то же время устройства, сделанные кустарным способом, могут начать быстро протекать или сразу же треснуть при монтаже. Также устройство нормально действует в условиях, когда в качестве теплоносителя в системе используется незамерзающая жидкость вместо воды.

Установка крана

Изучив технические характеристики крана Маевского и сопоставив их с параметрами отопительной сети, можно приступать к установке. Но какое количество изделий надо купить и куда их ставить? Здесь есть несколько рекомендаций:

в отопительных приборах при заполнении сети воздух скапливается всегда. Отсюда и рекомендация – ставить воздухоотводчики на каждую батарею;
П-образные компенсаторы и байпасы, обращенные петлей вверх, также могут накапливать воздух. Здесь более подходящим вариантом будет клапан Маевского, встроенный в шаровой кран;
иногда в технических помещениях ставят самодельные регистры или змеевики, сваренные из стальных труб. Тут воздухосбрасыватель тоже нужен;
прочие элементы системы, размещенные в самых высоких точках.

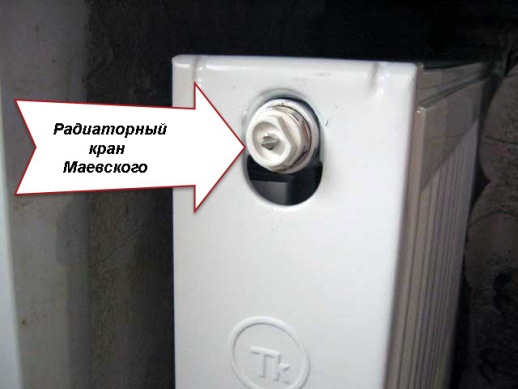

Для справки. Почти все современные отопительные приборы продаются с установочными комплектами, в которые входят и краны Маевского.

Следует отметить, что в наивысших точках вертикальных стояков, около котла и в коллекторных распределителях теплых полов необходимо устанавливать автоматические воздухоотводные клапана. Данные устройства удаляют воздушную смесь из системы без вмешательства человека, в автоматическом режиме. Их применение обусловлено тем, что в некоторых местах постоянно присутствует опасность образования воздушных пробок и устранять их вручную затруднительно.

Такие воздухосбрасыватели также получили название «автоматический кран Маевского», так как выполняют ту же функцию, хотя конструктивно отличаются от ручных устройств, описанных выше. Изделие состоит из корпуса, внутри которого находится поплавок. Последний механически связан с игольчатым клапаном посредством рычага. Камера, где расположен поплавок, имеет вертикальную ориентацию в пространстве, а отверстие для теплоносителя находится в ее дне.

В нормальном режиме камера заполняется водой, а принцип работы автоматического крана заключается в том, чтобы реагировать на понижение ее уровня. Когда вода уходит, вытесняемая воздухом, поплавок опускается и рычагом открывает игольчатый клапан. Воздушная смесь покидает камеру под давлением теплоносителя, его уровень снова поднимается, а клапан – закрывается.

В действительности установить кран Маевского или автоматический воздухоотводчик довольно просто. Когда система смонтирована из полимерных труб, то для врезки прибора надо поставить один дополнительный фитинг и вкрутить в него кран. Несколько сложнее это сделать со стальными трубами, здесь понадобится слесарный инструмент, а возможно, и сварочный аппарат. Всего же проще поставить устройство для выпуска воздуха из радиаторов, для этого всего лишь нужно вкрутить его в верхнюю пробку, перекрывающую горизонтальный канал последней секции. При этом кран располагают со стороны, противоположной подключению радиатора к подающему трубопроводу.

Заключение

В том, что работа крана Маевского крайне важна и необходима для любой водяной схемы обогрева, не может быть никаких сомнений. Кислород, растворенный в воде, пагубно влияет на долговечность котла, а воздушные пробки в сети способствуют перегреву и недогреву разных участков труб и батарей. Устройства для удаления воздуха избавляют нас от многих проблем за совсем небольшую цену.
