Газово дровяной котел для разводки батарей. Котел на дровах длительного горения

На протяжении не одного тысячелетия дрова для человека – единственное средство, позволяющее обогреть дом. В результате развития прогресса дрова перешли на второй план, первое место заняли газ, электроэнергия, нефтепродукты. Однако и сейчас есть места, где целесообразно для отопления частного дома использовать дрова.

Устройство и принцип работы

Невзирая на разнообразие дровяных котлов, устройство у них практически не различается. Любой агрегат состоит из камеры сгорания топлива, водного теплообменника, дымохода и зольника. По устройству простейший дровяной котел представляет буржуйку, где при сгорании дров нагревается вода и поступает в систему отопления. Показатель эффективности такого оборудования невелик, а расход топлива – значительный. Поэтому современные агрегаты оснащаются функцией длительного горения и имеют более сложное устройство.

Дрова загружаются в топку, где сгорая, отдают тепло теплообменнику, который встроен в котел. К теплообменнику подсоединяются трубы, предназначенные для подачи горячей воды в общую систему отопления жилища. Она оснащена радиаторами, расширительным баком и трубами. Кроме нагрева теплоносителя котел и дымоход обогревают помещение , в котором они расположены.

В результате сгорания дров образуется дым, который с помощью дымохода отводится наружу, а сажа оседает на стенках этой конструкции. Стоит отметить, что большое скопление сажи в дымовой трубе уменьшает тягу и риск ее возгорания.

Чистка дымоходных каналов осуществляется благодаря специальным отверстиям – закрытым заслонкам. Для этого применяются щетки и ерши. За счет современных технологий к топливу добавляют специальные составы, способные при сгорании очищать дымоходные каналы изнутри .

Подача холодной воды и отвод горячей воды из теплообменника осуществляется за счет патрубков. Современное оборудование оснащено автоматикой, которая максимально упрощает обслуживание дровяного котла:

  • Датчик температуры. Подает сигнал на вентилятор подачи воздуха;
  • Датчик давления. Сигнализирует о превышении нормального показателя;
  • Датчики давления воды.

На эффективность дровяных котлов влияет вид и качество топлива. Если для отопления предназначены дрова, нельзя использовать торфяные брикеты и уголь. Это значительно понижает эффективность оборудования. Также нельзя использовать для отопления плохо просушенные дрова – при сгорании образуется много пара и сажи, в результате чего котел будет нуждаться в частой чистке.

Применение дровяного котла

Отопление домов дровами пользуется популярностью в сельской местности, где нет вблизи централизованной газовой магистрали, а отопление с помощью электричества экономически нецелесообразно.

Отопление частного дома дровами также популярно и среди дачников, которые находятся на своих территориях непродолжительное время. Также дровяной котел широко распространен в русских банях, где он выполняет сразу две роли: отопление и нагрев воды .

Достоинства и недостатки

К достоинствам агрегатов на дровах относятся:

  • Нет зависимости от электричества. Домовладелец может не бояться перепадов напряжения в сети или полного отключения электроэнергии.
  • Получение тепла полностью экологично. Поскольку дерево – это чистый экологический продукт, в результате сгорания которого не образуются никакие вредные для человека отходы. Конечно, если не учитывать углекислый газ, отравление которым возможно в случае не соблюдения мер безопасности.
  • Доступное сырье. Люди, проживающие недалеко от лесных массивов, имеют бесплатное и доступное сырье для отопления частного дома. Более того, отопление такого котла возможно с помощью твердых бытовых отходов органического происхождения.
  • Невысокая стоимость агрегата и арматуры.
  • Простая установка и последующая эксплуатация устройства.

К недостаткам относятся:

  • Нельзя на длительное время оставлять дом без присмотра, так как оборудование нуждается в постоянном присутствии и внимании человека.
  • Оборудование имеет большой вес, потому что для его изготовления используется чугун. Этот минус можно перевести в плюс, так как этот материал является долговечным.
  • Значительный расход топлива, так как древесина – материал, выделяющий мало энергии.
  • Отсутствует автоматический режим поддержания необходимой температуры.
  • Низкий показатель коэффициента полезного действия – не более 80 процентов.
  • Дровяные котлы отопления характеризуются большими габаритами, поэтому для получения нужной температуры теплоносителя необходимо сжечь за один раз большое количество дров.

Требования к установке

Для эффективной и безопасной работы дровяного котла необходима правильная установка .

1. Место установки

Любое оборудование на дровах характеризуется потреблением довольно большого количества воздуха, поэтому котлы маленькой мощности устанавливаются в общие помещения дома, где выполняется приточно-вытяжная вентиляция . Если мощность котла не менее 50 кВт, то необходимо обустраивать отдельную котельную, где полезный объем помещения будет более 8 кубометров. Установка агрегатов осуществляется на твердое, ровное и несгораемое основание – кафель, бетон, керамогранит. На стенах котельной также должен быть негорючий материал. Котельная комната оснащается принудительной вентиляцией.

2. Требования к дымоходу

Для изготовления дымохода используется нержавеющая сталь, керамика или толстостенные металлические трубы. Оптимальный выбор – дымоход из нержавеющей стали типа «сэндвич», с легкостью собирается из разных элементов , таких как трубы, скрепляемые хомутами, кровельные проходы, разгрузочные платформы. При изгибах применяются отводы под необходимым углом. Есть возможность вывода дымохода не только через кровлю, но и через стену дома. Для создания хорошей тяги высота прямого участка дымохода должна составлять более 6 метров, при этом мощность котла должна быть равна 16 кВт.

Выбор дровяного котла

Прежде всего, необходимо рассчитать необходимую мощность оборудования, которая указывается в паспорте на агрегат и измеряется в киловаттах . Один киловатт мощности необходим для отопления 10 квадратных метров. К примеру, для отопления жилья площадью 100 квадратных метров следует выбирать дровяной котел, мощность которого 10 кВт. Плохо утепленные помещения нуждаются в запасе мощности в 20–30 процентов.

Выбирая оборудование, стоит смотреть не только номинальную мощность, но и весь диапазон работы котла – в осеннее и весеннее время нецелесообразно использовать агрегат на полную мощность. Если котел будет применяться еще и для получения горячей воды, то необходимо приобрести внешний бойлер, а также выбирать котел с дополнительным запасом мощности.

На выбор котла влияет его материал. Как правило, их производят из стали или чугуна. Оборудование из стали имеет небольшой вес и более простое устройство топки по сравнению с чугунными агрегатами. Чистка такой топки заключается в удалении золы из зольника. Дымоход у котлов из стали длиннее, в результате чего теплоноситель нагревается эффективнее. Чугунные агрегаты имеют более короткий дымоход, большая площадь теплообмена образуется благодаря ребристой поверхности, на которой оседают частицы горения, поэтому для чистки этих устройств нужно применять щетки, скребки и кочерги . Однако, теплоемкость у чугунных моделей выше.

Применение современных технологий позволяет разделить все дровяные котлы на следующие виды:

  • Пиролизный - для получения тепла используются не только дрова, но и выделяющийся при этом газ.
  • Пеллетный - в качестве топлива применяются спрессованные гранулы, исходным сырьем для них являются стружка, опилки, кора и т. д. Также для производства пеллет могут применяться отходы сельскохозяйственных культур.
  • Агрегат с водяным отоплением

Популярные модели и их стоимость

Модель Logano G 211–26 D может загружаться различными видами твердого топлива – углем, коксом, дровами, пеллетами. Такую модель мощностью 32 киловатт можно приобрести за 70 тысяч рублей, мощностью 15 киловатт – 50 тысяч рублей.

  • Zota Pellet

Модели этого ряда не только отапливают, но и используются для горячего водоснабжения. Имеют систему защиты. Показатель коэффициента полезного действия более 85 процентов . Оснащены электрическим розжигом, автоматическим поддержанием необходимой температуры. Мощность такого агрегата может достигать 100 киловатт. Вес колеблется в пределах от 300 до 800 килограмм. Стоимость – 130–300 тысяч рублей.

  • Оборудование отечественного производства KBp

Мощность – 15–40 киловатт. Для обогрева могут использоваться дрова, брикеты, опилки, влажность которых не превышает 30 процентов. Это отличный вариант для частного дома. Обеспечивается работа в течение 12 часов. Диапазон цен – 50–65 тысяч рублей.

  • «Гейзер»

Одной закладки хватает на 7–18 часов. Оснащен автоматическим контролем тяги. Стоимость – 45–190 тысяч рублей.

Владельцы загородных коттеджей при обустройстве отопительных автономных систем все чаще отдают предпочтение дровяным котлам. Действительно, это экономное и эффективное оборудование дает возможность без каких-либо дополнительных вложений дешево и качественно отопить загородный дом.

Как работает дровяной котел для отопления частного дома

В центральной части корпуса расположена топочная камера. Дрова при горении передают тепло на теплообменник, который посредством труб подает воду на батареи. Стоит отметить, что тепло поступает не только от теплообменника, но и от самого нагретого корпуса, трубных элементов и дымохода. Устанавливая современные дымотводящие системы, в трубах обустраивают специальные заслонки, ощутимо облегчающие процесс очистки внутреннего пространства от золы и сажи. Отходы горения скапливаются также и в нижнем ярусе прибора, который называется зольник. Через чугунный колосник продукты сгорания ссыпаются в этот отсек. Зольник рекомендуется регулярно очищать.

Плюсы эксплуатации дровяных агрегатов

В интернет магазине ПечиМакс можно купить любые отопительные приборы для обогрева загородного дома и сопутствующие товары по низким ценам. Вся представленная продукция имеет соответствующие сертификаты и обладает рядом достоинств:

  • Автономность. Установив такой прибор, вы получаете полную свободу от внешних факторов, связанных с подачей энергоресурсов;
  • Безопасность для окружающей среды. Древесина – экологически чистый материал, в котором отсутствуют всевозможные синтетические добавки. Поэтому при его сгорании не образуется вредных химических веществ;
  • Дешевизна топлива. Практически в любом регионе РФ можно без проблем и по доступной стоимости приобрести дрова;
  • Простота в использовании и обслуживании.

Связавшись с нашими менеджерами, вы получите исчерпывающую консультацию по вопросам выбора и эксплуатации отопительных агрегатов.

Одним из популярных агрегатов для создания системы отопления частного дома остается твердотопливный котел длительного горения на дровах. Особенно он удобен для обогрева большого здания, к которому невозможно подвести магистральный газ.

Современные агрегаты с конструкцией длительного горения способны функционировать в автономном режиме на протяжении многих часов, что упрощает эксплуатацию системы отопления. Но чтобы правильно выбрать котел, который будет полностью отвечать потребностям в тепле, необходимо хотя бы примерно представлять его устройство и принцип работы. Кроме того, при выборе учитывается немало специфических критериев, о которых тоже важно помнить.

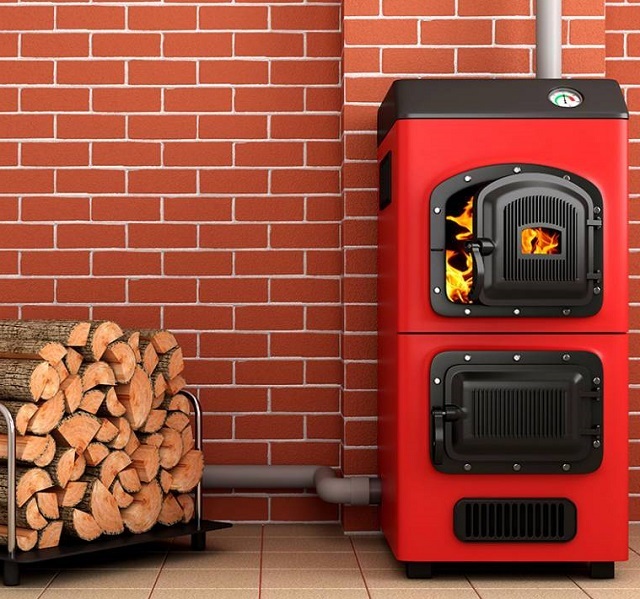

Почему дровяной котел порой становится лучшим вариантом?

Безусловно, оптимальным вариантом как по удобству эксплуатации, так и по стоимости энергоносителя, признаны газовые агрегаты. Но, к сожалению, не все населенные пункты страны (и особенно это касается сельской местности) охвачены газификацией. Кроме того, подведение газа к дому, даже при наличии центральной магистрали, является довольно непростой и затратной задачей, связанной с оформлением многочисленных документов. Получение всех разрешений и согласований, составление проекта, а также закупка всего необходимого для подведения индивидуальной газоснабжающей линии потребует немало времени, нервов, денег.

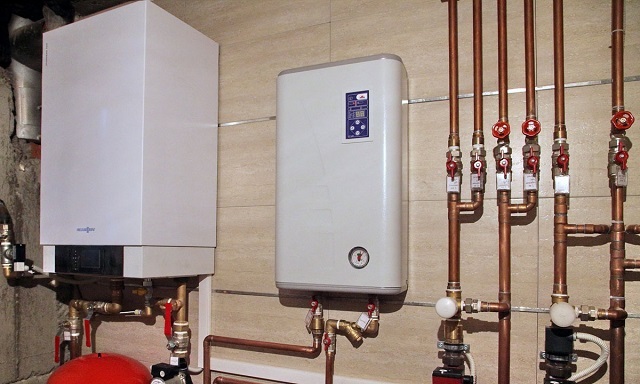

Электрические отопительные агрегаты, казалось бы, могут быть применены для обогрева любого строения, к которому подведено электричество. Такие котлы просты в монтаже, регулировке и эксплуатации. Однако, их использование тоже имеет свои «подводные камни».

Например, для установки приборов большой мощности (выше 7÷9 кВт) необходимо проведение трехфазной линии питания. А это – опять походы по инстанциям, составление проекта, его согласование, утверждение и прочие «радости». Еще одним фактором, который нельзя не учитывать, является высокая стоимость электроэнергии, причем, с каждым годом она растет. Поэтому и оплата за отопление с использованием электрического котла может стать неподъемным бременем для бюджета семьи.

Кроме этого, необходимо помнить, что если при аварийной ситуации произойдет отключение электроэнергии, то дом останется не только без света, но и без отопления.

Закономерный вывод – при невозможности использования газа твердотопливный котел более надежен и выгоден при отоплении частного дома. Тем более что отопление жилья дровами на протяжении многих десятилетий является традиционным, так как недостатка в этом топливе нет. Особенно проблем не возникает в регионах, богатых лесными массивами, в которых всегда достаточно сухостоя. Да и закупка готовых дров в масштабе отопительного сезона обойдется куда дешевле, чем оплата электроэнергии.

Именно поэтому, даже установив газовое отопительное оборудование, очень многие хозяева старых домов вовсе не спешат избавляться от печей и каминов, которые поддерживаются в рабочем состоянии «на всякий случай».

Однако, печь - это не тот вариант, который способен обогреть большие площади дома. Поэтому, чтобы добиться комфортных температур, в здании приходилось устанавливать несколько печей, которые протапливались несколько раз в сутки. Конечно же, это не только затруднительно, но и крайне неэкономно.

Этот дискомфорт устраняется созданием полноценной системы отопления, работающей от твердотопливного котла длительного горения, позволяющим снабдить весь дом теплом из одного места. В отличие от обычной печи, такие агрегаты способны работать от одной закладки топлива до 12 и даже более часов. Таким образом, подобный котел будет требовать внимания два раза в сутки, когда в топку закладывается необходимое количество дров.

Кстати, существуют также и такие модели твердотопливных агрегатов, которые способны работать на одной закладке топлива и сутки, и более.

Преимуществом твердотопливных котлов является и то, что практически все модели могут работать не только на дровах, но и на других видах твердого топлива. Для этой цели из древесных отходов в промышленных масштабах производятся пеллеты, торфяные брикеты, а также так называемые «евродрова».

В качестве топлива для этих агрегатов используются и некоторые сорта каменного угля, однако, рассчитаны на него не все модели. Поэтому если планируется применять для отопления уголь, то следует выбирать соответствующую модель, изучив ее характеристики при приобретении.

Конструкция и принцип работы отопительных котлов длительного горения

Чтобы разобраться в том, как функционирует котел, а также облегчить процесс его будущего обслуживания, необходимо ознакомиться с конструкцией и принципом работы.

Принцип длительного горения заключается в том, что, во-первых, такие котлы имеют очень объёмную камеру загрузки дров. А во-вторых, что сгорание топлива происходит не сразу, а как бы разбивается на два этапа.

  • В топочную камеру закладываются дрова (или иное допустимое для данной модели твёрдое топливо). Этот отсек должен быть заполнен практически на весь свой объем. Только у самого загрузочного окна стараются выложить тонкие поленья, щепу, ветки и т.п. – для облегчения первичного розжига.

  • Далее, с помощью лучины или бумаги производится розжиг закладки топлива. На этой стадии в камеру подается достаточное количество воздуха, необходимое для возникновения интенсивного горения.
  • После того как топливо занялось, подача воздуха в камеру этого первичного горения сводится к минимуму. Благодаря этому обычное активное горение дров прекращается и переходит в стадию термического разложения, иными словами – тления.
  • В таких условиях тлеющая древесина при своем разложении выделяет очень значительные объемы горючих газов с высоким энергетическим потенциалом. Это процесс получил название пиролиза, а сами газы (в составе которых преобладает метан) соответственно часто именуются пиролизными.
  • Если в обычных печах полученные пиролизные газы просто уходят в дымоходную трубу, то в котлах длительного горения они поступают в камеру дожига особой конструкции. Здесь под воздействием высокой температуры и избытка подаваемого кислорода (воздуха) газовая смесь воспламеняется, полностью прогорает с очень значительным выделением тепла. В результате полного цикла от дров практически не остается отходов, так как их твердая составляющая уничтожается тлением до мельчайшей золы, а газообразная - интенсивно догорает в камере дожига. Это в сумме обуславливает высокую теплоотдачу котла, его высокий КПД.

Именно образованные пиролизные газы являются главным источником получения тепловой энергии, и именно на камеру их дожига приходится основная часть теплообменника водяного контура. Хотя, конечно, отбор тепла начинается еще в камере первичного сгорания.

Возможно, вас заинтересует информация о том, какие характеристики имеет

Чтобы было более понятно, как примерно устроены такие котлы, можно рассмотреть следующую схему:

1 – корпус котла с надежным слоем термоизоляции.

2 – окно загрузки дров с плотно закрывающейся дверцей.

3 – камера первичного термического разложения древесины (пиролиза).

4 – зольник, в котором собираются непрогоревшие отходы.

5 – канал дозированной подачи первичного воздуха, необходимого для обеспечения тления дров

6 – канал подачи вторичного воздуха, необходимого для полного дожига выбеленных пиролизных газов.

7 – камера дожига пиролизных газов.

8 – патрубок для подключения котла к дымоходу для отвода газообразных отходов сгорания.

9 – патрубок для подключения трубы-«обратки» отопительного контура.

10 – патрубок для подключения к трубе подачи отопительного контура.

11 – дополнительный теплообменник, который часто используется для подключения к бойлеру косвенного нагрева системы горячего водоснабжения дома

Безусловно, такая схема вовсе не является какой-то догмой. Количество предлагаемый в продаже моделей велико, и компоновка может иметь весьма серьезные различия. В частности, может отличаться и строение камеры загрузки, и направление горения топливной закладки, и расположение и принцип конструкции камеры вторичного дожига пиролизных газов. У каждой модели своя конструкция «водяной рубашки» или дополнительных теплообменников. Но принцип работы котла все же остается схожим.

Перед началом эксплуатации выбранной модели необходимо внимательно изучить схему ее устройства, которая в обязательном порядке входит в документацию, сопровождающую этот прибор отопления.

Возможно, вас заинтересует информация о том, какие преимущества имеет

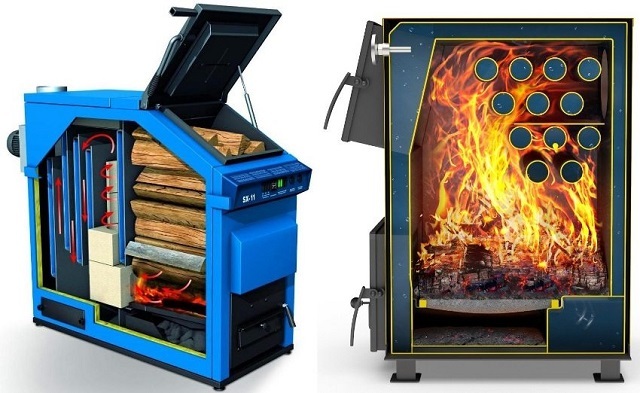

Разновидности конструкций твердотопливных котлов длительного горения

Из выше представленной информации уже понятно, что основная задача при эксплуатации котлов подобной конструкции заключается в достижении правильного дозирования воздушных потоков: первичного, поступающего в топливную камеру, и вторичного воздуха, ответственного за качественное полное прогорание пиролизных газов.

В моделях разных производителей эти задачи решаются различными способами. То есть конструкция котлов может быть укомплектована дополнительными приборами, уравновешивающими происходящие процессы.

Цены на твердотопливные котлы

твердотопливные котлы

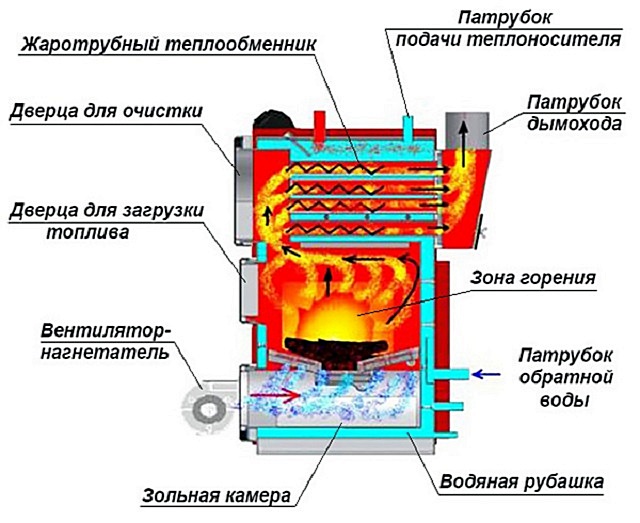

Котлы с принудительной подачей воздуха

Одним из вариантов конструкций являются котлы со встроенным в них вентилятором, который используется для нагнетания воздуха. Распределение воздушных потоков по камерам по внутренним каналам осуществляется при помощи автоматичного блока управления.

Практически все котлы, оснащенные вентиляторами, скомпонованы так, что основная загрузочная камера расположена в центральной части конструкции.

Благодаря наличию вентилятора топливо быстро разгорается, а жаростойкие материалы, которыми, как правило, облицованы ее внутренние стенки (керамобетон или шамот) отлично аккумулируют тепло. Созданная в топке тяга постоянно поставляет выделяемый топливом пиролизный газ в камеру дожига, которая в некоторых моделях и вовсе расположена снизу. На входе это пространство установлены специальные керамические сопла, выдерживающие воздействие температур, доходящих до 1000 градусов.

Сгорая, пиролизные газы нагревают трубы водяной «рубашки». В свою очередь, установленный в отопительный контур и также связанный с автоматическим блоком, обеспечивает требуемую интенсивность перемещения теплоносителя по всей системе отопления.

В некоторых моделях твердотопливных котлов, камера дожига может быть расположена в задней или верхней части конструкции котла.

В случае если камера дожига расположена в задней части котла, она имеет достаточно сложную конструкцию теплообменных элементов, что способствует быстрому нагреву теплоносителя. Благодаря этому достигается высокий КПД прибора, доходящий порой до 90÷95%.

Подобные конструкции котлов с электронным управлением имеют большое количество преимуществ, но есть у них и свой существенный недостаток - это энергозависимость. В случае отключения электроэнергии вентиляторы, насос, и естественно, весь автоматический блок не функционируют, что приводит к приостановке или полной остановке движения теплоносителя по отопительному контуру. Если отключение электроэнергии не редкость для района, где расположен дом, то необходимо иметь систему обеспечения автономного питания - это может быть электрогенератор, который необходимо всегда держать в состоянии полной готовности. От нечастых и не слишком длительных перебоев помогают специально предназначенные для этого UPS – аккумуляторные блоки бесперебойного питания.

Еще одним серьезным недостатком котла с электронной системой управления является высокая чувствительность к перепадам напряжения. Поэтому приходится обеспечивать им защиту, устанавливая отдельный стабилизатор напряжения.

Стабилизатор напряжения – гарантия корректной работы электроники котла

Не стоит жалеть на этот прибор деньги – его стоимость несопоставима со стоимостью котла, насыщенного электроникой, и манкирование такой мерой предосторожности может вылиться в куда большие затраты! Как подобрать – читайте в специальной публикации нашего портала.

Энергонезависимые приборы отопления

Чтобы избежать зависимости от стабильности электроснабжения, стоит выбирать агрегаты длительного горения с организацией естественной тяги воздуха и оснащённые механический системой управления. Таких моделей на рынке представлено немало. Например, это знакомые всем котлы отечественного производителя с названием «Буржуй-К» или «Траян».

Цены на твердотопливный котел «Буржуй-К»

Эти приборы имеют объемную топливную камеру, расположенную в нижней части конструкции, под которой находится поддувало, одновременно выполняющее функцию зольника. Заслонка для доступа воздуха, находящаяся внизу дверцы, связана цепочкой с терморегулятором.

При розжиге загруженных в топку дров, необходимо максимально открыть заслонку для обеспечения активного возгорания топлива и запуска пиролизного процесса. Для его достижения необходима температура не менее 200 градусов.

После возгорания заслонку следует закрыть, сокращая до минимума доступ кислорода в топливную камеру, переведя горение в стадию тления. Далее, как уже было описано выше, происходит выделение пиролизных газов, которые поступают и возгораются в камере дожига.

Благодаря такой конструкции отопительный прибор полностью энергонезависим, поэтому даже при отсутствии электроэнергии дом будет по-прежнему снабжаться теплом.

Подобный тип котлов уступает по своему КПД и экономии топлива энергозависимым приборам, однако, именно его независимость от наличия электричества делает его популярным среди потребителей. Кроме того, платить за потребление энергии также не придется, что также поможет сэкономить на эксплуатации системы отопления в целом.

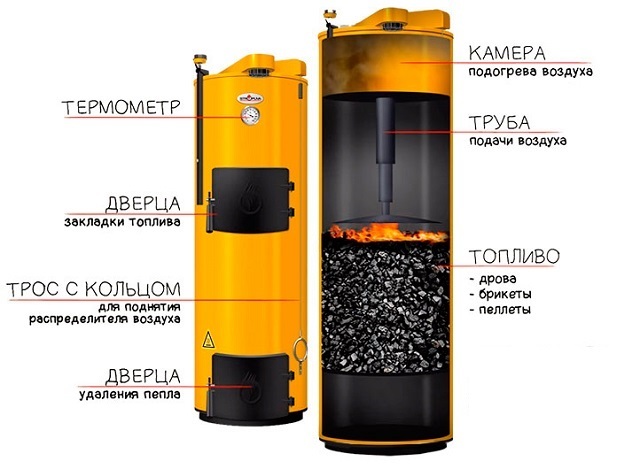

Твердотопливные котлы с верхним горением

Еще один вариант конструкции отопительных агрегатов - это орининальные технологические системы с направлением горения дров сверху вниз. Подобный принцип используется не только во многих моделях твердотопливных котлов, но и в печах, работающих по принципу длительного горения.

Котлы, имеющие верхний розжиг, как правило, имеют форму цилиндра, расположенного вертикально. Для этого типа отопительных агрегатов подходят практически все виды твердого топлива - это дрова, брикеты, уголь, щепа, опилки и др. Камера в таких котлах имеет весьма большой объем, что позволяет им функционировать на одной загрузке топлива длительное время: эта длительность зависит от конкретной модели и вида топлива. Например, некоторые из них способны работать на дровах от 24 часов до трех суток, а при использовании угля - даже от трех до семи суток.

Рабочий цикл такого котла можно представить в следующем порядке:

Итак, такой котел имеет цилиндрический вертикально расположенный корпус (поз. 1).

Через специальную дверцу (поз. 2) осуществляется загрузка выбранного топлива (поз.3) в камеру. В самом низу расположена дверца (поз. 4), служащая для очистки камеры от золы перед очередной загрузкой.

Если для отопления используются дрова, то поленья большого диаметра укладываются вниз и середину закладки, а вокруг них и сверху загружается щепа. Затем, с помощью бумаги производится розжиг верхних тонких дров. Для поджигания топлива можно использовать специально предназначенные для розжига печей жидкости.

В верхней части корпуса расположен канал подачи воздуха (поз. 5) в котел, оснащенный задвижкой. Задвижка может быть ручной или полуавтоматической, работающей по принципу изменения конфигурации биметаллической пластины под действием температуры. Воздух из этого канала поступает камеру подогрева (поз. 6), где нагревается под действием выработанного котлом тепла.

Как только начнется поверхностное горение дров, на закладку опускается специальный распределитель воздуха (поз. 7). Это довольно массивная деталь из металлического профиля, внутри которой имеются каналы для равномерного распределения воздуха по поверхности горящего топлива. Своей тяжестью распределитель ложится на горящую закладку, и по мере ее прогорания постепенно опускается вниз. Для этого он связан с камерой подогрева воздуха трубой особой телескопической конструкции (поз. 8).

В камере подогрева воздуха имеется заслонка (поз 9), которая регулирует поток вторичного воздуха в верхнюю часть камеры сгорания (поз.10).

Пиролизные газы, выделенные при тлении верхнего слоя закладки, поднимаются в верхнюю часть топливной камеры, где встречаются с поступающим сверху потоком горячего вторичного воздуха. То есть создаются все необходимые условия для их полного дожига с большим выделением тепла. После этого газообразные отходы отводятся через патрубок (поз. 11) в дымоход.

Выработанное тепло передаётся водяной рубашке котла (поз. 12), которая через патрубки «обратки» (поз. 13) и подачи (поз. 14) связаны с отопительным контуром системы.

Как видите, по сути, в данной конструкции нет очевидного разделения на камеру предварительного горения дров и окончательного дожига газов – общее пространство разделяется на эти зоны положением распределителя воздуха, и размеры этих зон меняются по ходу работы агрегата.

Такие модели котлов могут быть оснащены и встроенным вентилятором, который осуществляет подачу воздуха принудительно. Однако, даже их работа может осуществляться и при наличии только естественной тяги. Поэтому, отопление дома будет работать даже при отсутствии электроэнергии.

Эта конструкция показала свою эффективность, поэтому некоторые домашние умельцы берут ее за основу при создании собственных изделий. Яркий пример тому – популярная дровяная печь с необычным названием «Бубафоня».

Возможно, вас заинтересует информация о том, что собой представляет в системе отопления

Небольшой обзор моделей твердотопливных котлов длительного горения

В этом разделе будет рассмотрено несколько популярных у российского потребителя моделей твердотопливных котлов, зарекомендовавших себя надежными и удобными в эксплуатации приборами отопления.

Твердотопливный котел «Stropuva S40P»

Отопительный котел «Stropuva S40P» - это модель литовской компании «STROPUVA», предназначенная для отопления довольно больших площадей и способная работать на угле, дровах, а также на древесных и торфяных брикетах.

Котел имеет конструкцию с верхним горением и состоит из двух цилиндров, один из которых находится внутри другого. Пространство между цилиндрами является, по сути, водяной рубашкой, то есть теплообменником для теплоносителя системы отопления. Во внутреннем цилиндре находится объемная топочная камера, в которую воздух, поддерживающий поверхностное горение топливной закладки, автоматически подается через телескопический распределитель. По мере прогорания топлива распределитель опускается, создавая оптимальные условия для его тления. В верхней части камеры происходит окончательный дожиг пиролизных газов.

Котел имеет цикличный режим работы, загрузка топлива в камеру горения осуществляется вручную.

Агрегат за счет своей формы имеет компактные размеры в плане, но обладает немалой высотой - 1900 мм. Поэтому помещение для его установки должно иметь достаточно высокий потолок.

Технические характеристики «Stropuva S40P» определяются следующими параметрами:

Наименование параметра Показатели
Тип котла
Тип используемого топлива дрова, уголь, брикеты, «евродрова», пеллеты
Число контуров один (только отопительный)
Мощность, кВт 40
400
КПД, % 85
Наличие вентилятора для нагнетания воздуха есть
Встроенный уиркуляционный насос нет
60
95
1.5
сталь
Диаметр дымохода, мм 200
Термометр есть
Тип управления механический
Энергозависимость да
Наличие предохранительного клапана есть
Вес прибора, кг 308
2120×680×680

Средняя стоимость прибора на 2018 год составляет 105 000 ÷110 000 рублей.

Возможно, вас заинтересует информация о том, что собой представляют

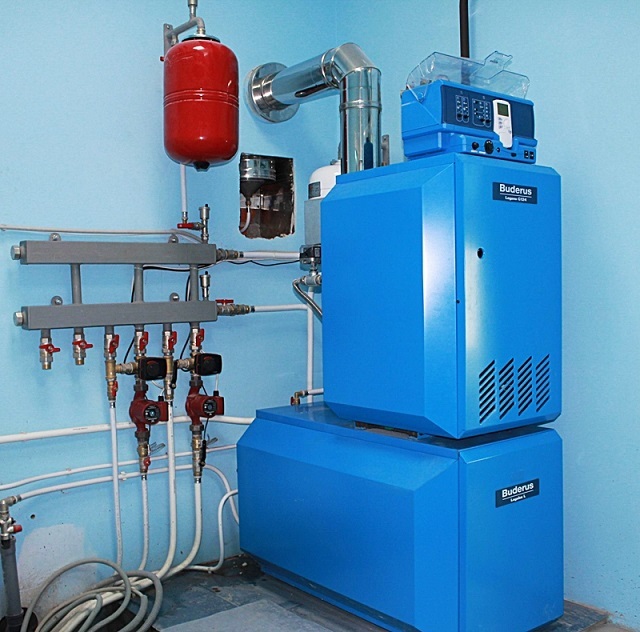

Твердотопливный котел «Buderus Logano G221-20»

Модель «Buderus Logano G221-20» - это твердотопливный котел немецкого производства, отличающийся высокой стабильностью надежностью в работе. Функционировать отопительный прибор может на разных видах топлива - это дрова, уголь, брикеты и кокс. Использование более теплоемких видов топлива допустимо, так как котел оснащен чугунным теплообменником.

Особенностями твердотопливного котла «Buderus Logano G221-20» можно назвать следующие моменты:

  • Большой загрузочный объем топливной и зольной камеры.
  • Возможность переустановки дверцы топки на другую сторону - иногда это необходимо сделать для комфорта эксплуатации.
  • Легкий доступ к очистке топочного и поддувального пространства.
  • Эту модель котла легко встроить в уже существующую систему отопления, например, в качестве резервного источника обогрева.

На российский рынок поставляется целая линейка твердотопливных отопительных приборов «Buderus» серии «Logano G221» с разными техническими характеристиками. Поэтому из них можно выбрать агрегат, имеющий требуемую мощность для отопления как для жилого, так и для производственного строения.

Технические характеристики «Buderus Logano G221-20» выглядят следующим образом:

Наименования параметров Показатели
Тип котла твердотопливный котел длительного горения
Тип используемого топлива дрова, брикеты, «евродрова», уголь, кокс.
Число контуров один (отопительный)
Мощность, кВт 20
Максимальная отапливаемая площадь, м² 200
КПД, % 78
Расход кокса, кг/ч 3.9
Расход угля, кг/ч 3.6
Расход дров, кг/ч 5.6
Максимальная температура теплоносителя, ˚С 90
Максимальное давление в контуре системы отопления, бар 4
Материал первичного теплообменника чугун
Диаметр дымохода, мм 150
Термометр, манометр есть
Тип управления механический
Энергозависимость да
Вес прибора, кг 210
Линейные параметры (высота, глубина, ширина), мм 1370×820×605

Средняя стоимость такого прибора на 2018 год составляет 110 000÷115 000 рублей.

Возможно, вас заинтересует информация о том, как выбрать дровяную

Твердотопливный котел «Protherm Бобер 50 DLO»

«Protherm Бобер 50 DLO» - это котел длительного горения словацкого производства, изготовленный из чугуна. Прибор предназначен для отопления как жилых, так и промышленных объектов.

Эффективная работа отопительного прибора гарантируется при качественном проведении его монтажа, а также при регулярном обслуживании на протяжении всего периода эксплуатации. Котел «Protherm Бобер 50 DLO» предназначен для работы в системе как с естественной, так и с принудительной циркуляцией теплоносителя. Поэтому данная модель вполне может функционировать и при полном отсутствии энергоснабжения.

Благодаря чугунному теплообменнику нагревание секций происходит равномерно, что и увеличивает КПД котла до 90%.

В корпусе предусмотрен охладительный контур, препятствующий повышению температуры теплоносителя выше 110 градусов.

В качестве изоляции корпуса, которая способствует повышению теплоемкости агрегата и безопасности его эксплуатации, использована фольгированная минеральная вата.

Прибор оснащен специальным термостатом, регулятор которого выведен на его крышку, Установка необходимого температурного режима осуществляется вручную..

Технические характеристики «Protherm Бобер 50 DLO» показаны в таблице:

Наименования параметров Показатели
Тип котла твердотопливный котел длительного горения
Тип используемого топлива
Число контуров один (отопительный)
Мощность, кВт 35
Максимальная отапливаемая площадь, м² 265
КПД, % 90
Максимальная температура теплоносителя, ˚С 85
Минимальная температура теплоносителя, ˚С 30
Максимальное давление в контуре системы отопления, бар 4
Материал первичного теплообменника чугун
Диаметр дымохода, мм 150
Термометр, манометр есть
Тип управления механический
Энергозависимость нет
Вес прибора, кг 380
Линейные параметры (высота, глубина, ширина), мм 935×740×440

Средняя стоимость прибора на 2018 год составляет 95 000 ÷ 105 000 рублей.

Возможно, вас заинтересует информация о том, как выбрать

Твердотопливный котел длительного горения «Теплодар Куппер ОК30»

Агрегат, производимый отечественным производителем, особенно популярен для использования в жилых домах частного сектора с небольшой площадью. Его востребованность объясняется не только высокими техническими характеристиками, но и доступной ценой.

«Теплодар Куппер ОК30» имеет компактные размеры, поэтому не занимает много места, и для него не придется возводить отдельного вместительного помещения. Прибор способен нагревать эффективно теплоноситель уже через 20 минут с начала топки, что обеспечивает за короткий срок достижение в комнатах комфортной температуры. Преимуществом этого отопительного агрегата является также то, что он может работать на любом твердом топливе, а при необходимости его можно перевести также на электричество или природный газ – предусмотрены возможности установки стандартных модулей.

На практике было проверено, что оптимально длительный срок работы на одной закладке этой модели достигается при использовании одновременно двух видов топлива. Например, в топочную камеру сначала производится горизонтальная закладка дров, производится их розжиг, а затем через верхний загрузочный канал производится засыпка угля.

Технические характеристики «Теплодар Куппер ОК30» сведены в таблицу:

Наименования параметров Показатели
Тип котла твердотопливный котел длительного горения
Тип используемого топлива дрова, брикеты, «евродрова», уголь.
Число контуров один (отопительный)
Мощность, кВт 30
Максимальная отапливаемая площадь, м² 300
КПД, % 90
Объем водяного контура, л 50
Максимальная температура теплоносителя, ˚С 95
Минимальная температура теплоносителя, ˚С 30
Максимальное давление в контуре системы отопления, бар 2
Материал первичного теплообменника сталь
Диаметр дымохода, мм 150
Термометр, манометр есть
Тип управления механический
Энергозависимость нет
Вес прибора, кг 145
Линейные параметры (высота, глубина, ширина), мм 1000×645×420

Средняя стоимость прибора на 2018 год составляет 24 000 ÷30 000 рублей.

Возможно, вас заинтересует информация о том, какие характеристики имеет

Подводим итоги – несколько слов о достоинствах и недостатках дровяных котлов

Итак, несмотря на широкий ассортимент приборов, использующих иные виды топлива, дровяные котлы не теряют своей популярности. Производители постоянно совершенствуют свои изделия, дополняя их инновационными решениями, упрощающими процесс эксплуатации и повышающие эффективность агрегатов. Благодаря этому, многие из моделей вполне могут конкурировать с электрическими и газовыми приборами.

Достоинствами такого оборудования можно считать следующее:

  • Твердотопливные котлы длительного горения имеют высокий КПД, который у некоторых моделей доходит до 95%, так как благодаря системе дожига потери энергетического потенциала используемого топлива практически сведены к минимуму.
  • Приборы вполне можно назвать экологически чистыми, так как для их топки используются природные ресурсы, выбросы от которых хорошо перерабатываются растениями.
  • Автономность работы большинства котлов делают их независимыми от наличия электроснабжения.
  • При установке агрегатов этого типа нет необходимости проходить длительные процедуры для получения различных разрешений и согласований.
  • Твердотопливные котлы могут иметь и двухконтурную схему, которая будет не только отапливать помещения дома, но и снабжать семью горячей водой. Если эта функция не предусмотрена в конструкции агрегата, то к нему несложно подключить бойлер косвенного нагрева.
  • Эти приборы рассчитаны на весьма длительный срок эксплуатации, измеряемый десятилетиями. Они неприхотливы в эксплуатации и обслуживании.

К недостаткам твердотопливных приборов отопления относят следующие факторы:

  • Приборы требуют постоянного контроля за работой, а также своевременной загрузки топлива в камеру горения.
  • Требуется обязательная очистка топливной и зольной камеры от продуктов горения перед очередным циклом работы.
  • Необходимость обустройства качественной вентиляционной системы в помещении, где устанавливается котел, продуманной конструкции дымохода.
  • Практически все дровяные котлы имеют крупные габариты, поэтому для них необходимо обустраивать отдельное помещение или же выделять достаточно много места в одном из нежилых помещений дома.
  • Кроме этого, потребуется оборудованное место для хранения твердого топлива. Перед каждой загрузкой дрова, хранящиеся на улице, должны быть занесены в помещение для просушки на определенный период. Слишком влажное топливо значительно снизит КПД котла, так как процесс пиролиза может быть неполноценным.



Главным минусом твердотопливных отопительных котлов, является небольшое время работы от одной закладки. Топливо, в топке, прогорает в течение 2-3 часов. Котлы на дровах длительного горения имеют особую конструкцию, увеличившую время автономной работы до нескольких суток.

Принцип работы дровяного котла отопления, длительного горения

Отопительный котел длительного горения на дровах с водяным контуром, использует способность древесины окисляться, под воздействием высокой температуры и ограниченного содержания кислорода. Дерево обугливается, по причине большого скопления дыма, огранивающего доступ кислорода. Выделяется большое количество CO.

Устройство и принцип работы дровяного котла длительной работы от одной загрузки, направлено на воссоздание подобных условий, в ограниченном пространстве топочной камеры. Дрова не горят в полном смысле этого слова, а тлеют. Увеличивается время работы, а недостаток в тепле, компенсируется за счет дожига выделяемых газов.

В конструкцию котлов длительного горения входят следующие узлы:


Большинство котлов длительного горения, оснащены увеличенной загрузочной камерой. Внутреннее устройство позволяет обеспечить автономную работу в течение 8-12 часов. Некоторые производители, предлагают котлы, способные проработать от одной заправки несколько суток.

Как выбрать дровяной котел с медленным горением

Котлы отопления длительного горения на дровах, предлагаются несколькими отечественными и зарубежными производителями. Конструкция оборудования, как и теплотехнические характеристики, существенно отличаются. При выборе теплогенератора, уделяют внимание следующим параметрам:
  1. Производительность.
  2. Особенности конструкции.
  3. Страна изготовитель.
По перечисленным выше трем параметрам, подбирают подходящую модель котла для бытовых нужд.

Расчет мощности

Правильно подобранный дровяной котел отопления длительного горения, легко справляется с обогревом жилой площади до 400 – 500 м². При выборе учитывают производительность теплогенератора. Расчет мощности выполняют следующим образом:
  1. Высчитывают общую площадь дома.
  2. Делают расчет необходимой мощности котла, используя формулу 1 кВт = 10 м².
  3. Если в конструкции присутствует контур ГВС, к полученному результату добавляют 15-20% запаса.
Приведенные расчеты подходят для зданий со средней степенью теплоизоляции, расположенные в средней широте России и имеющие высоту потолков не более 2,7м. Для помещений со сложной конфигурацией, большим количество оконных и дверных проемов, вычисления проводят с помощью он-лайн .

Конструктивные особенности

Виды котлов длительного горения, принято классифицировать на несколько групп, по следующим критериям:

Отдельно стоит выделить котлы, имеющие встроенный бойлер накопитель. Модели данного типа имеют один контур отопления, но предназначены для нагрева теплоносителя и ГВС.

Лучшие производители

Подобрать лучший дровяной котел для отопления своего дома, может быть достаточно непросто, особенно, если учесть, что продукцию выпускают Россия, Австрия, Германия, Прибалтика, Чехия и Польша, и представлена она, как минимум, десятком различных производителей. От страны изготовителя зависит стоимость оборудования, его теплотехнические характеристики и надежность.

Благодаря отзывам потребителей, был составлен следующий рейтинг дровяных котлов длительного горения:

  • Немецкие котлы – оборудование предлагают несколько компаний, среди которых, выгодно выделяются модели и . Продукция полностью автоматизирована, отличается экономичным расходом топлива.
  • Австрийские котлы – выпускаемые модели, практически идентичны по качеству немецким агрегатам. Отличительной чертой австрийских котлов, является максимальная автоматизация и наличие многоуровневой системы безопасности. Продукцию предлагают концерны , Wirbel и др.
  • Чешские котлы – наиболее популярными считаются марки и ATMOS. Востребованными остаются универсальные станции, работающие как на дровах, так и на других видах топлива. Судя по количеству продаж, особым спросом отечественного потребителя, пользуются котлы с чугунными теплообменниками.
  • Прибалтийские котлы – российский потребитель смог оценить качество и теплоэффективность латвийских , главным достоинством которых является длительное время работы от одной закладки топлива. В автономном режиме, котел способен проработать больше 2 суток. Конструкция агрегата настолько простая, что местные «умельцы», предлагают схемы устройства для самостоятельной сборки.
  • Российские котлы – первые модели котлов длительного горения, были не совсем удачными, имели множество недочетов в конструкции. В современных моделях, ошибки были исправлены, что позволило увеличить популярность отопительной техники. На данный момент, продукцию предлагают заводы Теплодар, Траян и другие. Низкая цена на дровяные котлы отопления длительного горения, неприхотливость к качеству топлива – все это объясняет высокую популярность продукции отечественных производителей.
  • Польские котлы – на рынке представлена продукция производителей: , Defro, Wichlacz. Котлы, практически являются аналогами немецких и австрийских компаний, но по более приемлемой стоимости. Популярность моделей несколько ограничивают сложности с поставками комплектующих и несколько выросшая в последнее время цена агрегатов.

Особенности эксплуатации древесных котлов с длительным горением

Длительность горения одной закладки дров, составляет от 8 до 24 часов. Период автономной работы зависит от нескольких факторов:
  1. Тип котла.
  2. Качество топлива.
  3. Правильная эксплуатация.
Научиться правильно топить котел, намного легче, чем может показаться на первый взгляд. Во время растопки и дальнейшей эксплуатации, придерживаются требований, указанных производителем в технической документации. После нескольких топок, процесс становится привычным.

Как добиться длительного горения дров

Расход дров, при условии использования режима длительного горения, меньше чем в обычных котлах, на 30-40%. КПД достигает 92%. Не у всех потребителей получается с первого раза добиться того, чтобы котел заработал в режиме длительного горения. Некоторые жалуются на обильное выделение смолы в процессе сжигания древесины.

Добиться длительного горения дров можно, тщательно соблюдая рекомендации производителя:

  • Дрова разжигают при полностью открытой заслонке.
  • В режим длительного горения, котел переводят только после достижения температуры 600°С.
  • Влажность дров не должна превышать 20%. Топить хвойными породами дерева не рекомендуется.


Нарушения правил эксплуатации приводит к тому, что от дров в котле образуется смола. Чаще всего, не соблюдают следующие условия:
  • Минимальная температура теплоносителя на выходе не должна опускаться ниже 65°С.
  • Правильно топить котел дровами твердых пород: осиной, буком, акацией, дубом и т.д.
  • Высокая влажность дров приводит к обильному выделению смолы.
Правильная эксплуатация котлов длительного горения, продлевает срок службы техники и увеличивает теплоотдачу.

Как правильно загружать дрова

Укладка дров в котле выполняется в согласии со следующими правилами:
  • Поленья раскалываются крупными кусками.
  • Укладка дров в топку осуществляется как можно плотнее. Важно избежать пустот между поленьями.
  • Длина поленьев должна быть меньше размеров загрузочной камеры, как минимум на 5 см.

Розжиг выполняют исключительно сухими лучинками. Использовать бензин или керосин, для растопки дров, запрещается. Время от времени, рекомендуется использовать специальные химические брикеты, удаляющие смолянистые отложения на стенках.

Сколько надо дров на зимний сезон

Устройство котла длительного горения, позволяет экономить на топливе, приблизительно 15-30%, в зависимости от выбранной модели. Примерный расход дров высчитывается следующим образом:
  • Принято считать, что для обогрева каждых 100 м², потребуется 3 Гкал/мес.
  • При сжигании килограмма дров, выделяется 3200 ккал.
  • Чтобы получить 1 Гкал, котлы длительного горения сжигают 312 кг дров.
  • Для получения 3 Гкал, потребуется приблизительно тонна древесины.

В течение отопительного сезона, для обогрева дома на 100 м², нужно 7-8 тонн дров.

Правила и нормы установки дровяного котла продолжительного горения

Установка котла длительного горения проводится с соблюдением норм, распространяющихся на все котлы, работающие на дровах. Во время проведения монтажных работ, учитывают существующие требования ППБ и СНиП:


В помещении, используемой под котельную, обязательно наличие приточно-вытяжной вентиляции и естественного освещения. При необходимости, допускается размещение котла в подвале.

Существуют котлы, работающие не только на твёрдом топливе, только ваш «домик в деревне» может оказаться в таком месте, где газ не проведён, а с электроэнергией случаются перебои. В подобной ситуации дровяной котёл для отопления является настоящей панацеей. Главное, заготовить заранее дрова — и вы сможете обогреть не только дом, но и баньку или теплицу. В чём преимущества такого оборудования и есть ли у него недостатки, по какому принципу осуществляется выбор, и по каким схемам производится подключение? Ответы на эти вопросы и будут даны по ходу статьи.

Дрова относятся к категории твёрдого топлива и могут наравне с углём применяться для поддержания работы любой предназначенной для него печи за исключением пеллетной. Все мы знаем, что дерево горит быстро, что и является его главным недостатком. Для камина, к примеру, это не имеет особого значения – то ли дело, когда речь идёт об источнике тепла для всего дома, который должен отапливаться бесперебойно.

Для этой цели и созданы котлы, устройство которых способно поддержать горение в течение максимально длительного срока (не 3, а 8-24 часа ). В одних агрегатах для этого предусмотрен контроль сжигания топлива за счёт водяного контура или дополнительной камеры, в других – увеличение объёма топки. Но это далеко не все особенности, которые могут влиять на качество и количество получаемого тепла.

Цены на популярные модели твердотопливных котлов

Твердотопливные котлы

Отличительные признаки моделей

Процесс горения в котлах тех или иных конструкций может принципиально различаться. В одних воспламенение начинается сверху и продвигается вниз, в других это происходит в обратном направлении. Есть модели, работающие по методу пиролиза (газогенераторные), когда топливо не горит, а тлеет. При этом оно выделяет накапливающийся в соседней камере газ, который, по сути, и является главным теплоносителем.

  • Пиролизные модели могут поддерживать горение до 28-30 часов, и очень экономичны в плане расхода топлива. Однако непомерно высокая цена чаще всего вынуждает потребителя обращать внимание на обычные котлы с водяной рубашкой – особенно когда нет необходимости в круглосуточном отоплении.
  • А вообще, при правильном расчёте мощности, с помощью одного, работающего на дровах котла, можно без проблем обогреть особняк с площадью 500 кв м и высотой помещений до 2,7 м . Расчёт примерно такой: на 10 м2 – 1кВт.
  • Если модель двухконтурная, и будет ещё подогревать воду для хозяйственных нужд, к полученной мощности добавляется 20% . Так что, количество контуров является одним из существенных признаков, по которым отопительные котлы классифицируют.

Примечание! Для эффективной работы в схему должен включаться ещё и такой элемент, как бойлер (осуществляет косвенный нагрев). Это конечно, влечёт дополнительные затраты, но зато даже при остывании котла у вас всегда будет горячая вода.

  • Отличия котлов заключаются и в конструктиве топки, которая может иметь как вертикальную загрузку, так и фронтальную. Первая чаще предусматривается в моделях длительного горения, в которых могут использоваться и сырые дрова. В этом случае, сухое топливо кладётся вниз, откуда оно и начинает гореть, а сырое — сверху. Пока нижние дрова сгорят, верхние подсохнут.

  • Стоимость котла определяется не только его принципом работы или мощностью, но и степенью оснащённости автоматикой. Например, в некоторых вариациях имеется функция нагнетания необходимого для поддержания горения воздуха, принудительного удаления из камер продуктов сгорания.
  • Температура нагрева дровяного котла, как и любого другого, может контролироваться и регулироваться, и они так же могут иметь встроенную накопительную ёмкость. В таком случае, даже имея всего один контур, они могут греть воду не только для отопления, но и для системы ГВС.

Другое дело – нужны ли вам все эти опции, за которые всегда приходится дополнительно платить.

Цены на двухконтурные дровяные котлы

Двухконтурные дровяные котлы

Видео — Какой котёл лучше?

Что должно быть в системе

Совокупность характеристик: конструкция топки, количество камер и контуров, качество топлива, определяют , в течение которого котёл может работать без «дозаправки». Но самое главное, для отопительной системы нужно правильно скомпоновать оборудование и выбрать оптимальную схему подключения, при которой она будет работать наиболее эффективно.

Таблица 1. Типичные ошибки при обвязке котла.

Фото для наглядности Комментарий

Очень важно правильно выбрать трубы, которые будут присоединяться непосредственно к котлу.
Во-первых, они быть стальными, а не полимерными, так как на выходе теплоноситель имеет наиболее высокую температуру;
Во-вторых, диаметр труб должен соответствовать расчёту, а не подбираться в размер или два больше «на всякий случай».

Второй и очень распространённой ошибкой является попытка экономить на установке обводной линии. Её основным элементом является термостатический 3-х ходовой клапан с насосом - либо, как на фото, смесительная группа, которая препятствует возврату воды из отопительной сети в котёл. Клапан имеет заводские настройки, благодаря которым не даёт остывшей воде поступать в систему, а гоняет её по малому кругу через котёл пока та не нагреется. Открывается он только при достижении теплоносителя заданной температуры.
Примечание! Подобная схема позволяет избежать большой разницы в температурных значениях на подаче и обратке, способствующей образованию в котле конденсата.

В системе обязательно должна присутствовать буферная ёмкость, задача которой состоит в аккумуляции и равномерном распределении тепла. Она не позволит жечь топливо впустую – то есть, сделает работу сети более экономичной.

Вода при нагревании имеет свойство увеличиваться в объёме, в результате чего в трубопроводе может повышаться давление. Компенсировать это явление призван такой элемент безопасности, как расширительный бачок (гидроаккумулятор).

Кроме увеличения объёма, горячая вода интенсивно образует пар. Соответственно, лишний воздух из системы нужно сбрасывать, для чего выше расширительной ёмкости предусматривается воздухоотводчик.

Мы уже упоминали о том, что в систему желательно включить ещё и бойлер. На выходе из буферной ёмкости вода идёт через 3‑х ходовой клапан, который, согласно команде термостата, может направить поток либо в косвенник, либо, когда вода в нём уже нагрета до нужного градуса, в отопительный контур. Таким образом, вы всегда будете иметь для своих нужд воду со стабильно заданной температурой.

Слаженную работу столь многокомпонентной системы поможет регулировать такой небольшой, но очень ценный по функциональности прибор, как контроллер. В соответствии с заданными настройками он будет автоматически менять направление движения потока воды, а так же для достижения определённой температуры дозировать подмес остывшего теплоносителя из обратки к горячему.

Пошаговая инструкция установки котла

Подбор и компоновка оборудования ещё не является залогом беспроблемной работы системы, ведь её элементы ещё нужно правильно установить. И начинать следует с обустройства помещения котельной, в которой всё это и должно находиться. Небольшая инструкция в картинках расскажет, на что нужно обратить особое внимание.

Таблица 2. Правильная пошаговая установка.

Шаги, фото Описание

Установка котла осуществляется после того, как в помещении, где он будет стоять, закончен ремонт. При этом важно, чтобы:
в отделке применялись негорючие материалы;
для котла был подготовлен фундамент;
в помещении обязательно был организован приток воздуха;
в стене или потолке необходимо заранее предусмотреть выход для дымоходной трубы.

При выборе места для установки нужно иметь в виду, что между стенами и задней и боковой поверхностями корпуса котла должно быть минимум 700 мм. С фронтальной стороны это расстояние должно быть не меньше 1250 мм (если агрегат с верхней загрузкой). Ели же загрузка производится спереди, к этому расстоянию нужно ещё прибавить ширину дверцы.

Очень важно, чтобы положение котла не отклонялось от вертикали, поэтому при установке нужно пользоваться уровнем. Ставите его на топку, откинув крышку.

Согласно паспорту котла проверьте его комплектацию, которая в зависимости от производителя может варьироваться. Все остальные элементы, необходимые для монтажа, приобретите заранее в соответствии с выбранной схемой.

Естественно, понадобятся инструменты: разводной, газовый, накидной и рожковый ключи, а так же отвёртки разных размеров, угольник и болгарка.

На шток регулятора подматывается ФУМ-лента, и он устанавливается на штатное место. Затягиваете гайку, выставляете нужную температуру и фиксируете в этом положении винтом.

Чуть дальше регулятора горения находится отверстие для установки регулятора ТЭНа. Если ставить его не планируется, то туда просто вкручивается заглушка.

Далее монтируется сам ТЭН – либо заглушка вместо него.

Для удобства эксплуатации либо текущего ремонта системы, на входе и выходе теплоносителя из котла устанавливаются краны.

Собираете в один узел манометр, воздушный и предохранительный клапана, которые обеспечивают безопасность работы котла и идут с ним в комплекте. Группа ставится перед запорной арматурой.

Чтобы подсоединить к котлу подающий и отводящий трубопроводы, нужно изготовить поворотные патрубки. Лучше если соединения будут сварными, а не разъёмными.

Чтобы дымоотводящая труба сидела плотно и не пропускала в помещение продукты сгорания, место её посадки и все прочие соединения обрабатываются герметиком.

На смонтированный в самом начале краник устанавливаете гибкую трубку, через которую гидравлическая часть котла будет заполняться водой. Откройте все краны, поднимите давление до 1,3 атм, и проверьте герметичность системы. Течи быть нигде не должно.

Теперь в соответствии с инструкцией можно загружать топку дровами и разжигать.

Процесс монтажа представлен лишь в общих чертах, так как у каждой модели котла есть свои нюансы, да и схема подключения может быть разной.

Цены на угловые шлифмашинки (болгарки)

Угловые шлифмашинки (болгарки)

Видео — Схема подключения котла отопления

Чтобы КПД вашего котла был наиболее высоким, он должен правильно эксплуатироваться. Вот на какие моменты нужно обратить внимание, чтобы дрова горели дольше:

  • При розжиге топлива заслонка на котле должна быть полностью открытой;
  • Режим долгого горения устанавливается только после нагрева до +600 градусов ;
  • Теплоноситель на выходе должен иметь температуру 65 и более градусов;
  • Если конструкция котла не предусматривает закладку сырых дров, их влажность должна не превышать 20% ;

  • Во избежание оседания на стенках топки и дымохода смолы, топите котёл дровами лиственных пород – акацией, берёзой, ольхой, осиной. И, кстати, порода оказывает большое влияние на количество получаемого тепла;
  • Не мельчите дрова – чем крупнее куски, и чем плотнее друг к другу они уложены в топке, тем дольше будут гореть;
  • Чтобы поленья не зависали, они не должны быть слишком длинными. Идеальный размер – длина топочной камеры минус 5 см .

Совет! Не следует использовать для розжига легковоспламеняющиеся жидкости – сухой лучины для этого будет достаточно.

Сталь или чугун – что лучше?

Котлы, работающие на твердом топливе, делают из двух видов металлических сплавов – стали и чугуна, в связи с чем на форумах не утихают баталии по поводу того, какой из этих вариантов лучше.

Мнения, как водится, самые противоречивые, и вынести однозначный вердикт тут просто невозможно.

Давайте всё же попробуем разобраться в этом вопросе, опираясь на мнения специалистов.

Таблица 3. Мнение специалистов.

Критерий оценки Доводы за и против
Вес и транспортировка Котёл со стальным корпусом легче, поэтому и его транспортировка, и ручная переноска намного проще. Чугун вообще очень тяжёлый, да к тому же ещё и хрупкий. Перемещать такой котёл нужно очень осторожно, так после удара он может и не дожить до первой топки.
Ремонтопригодность Самая частая проблема, которая возникает у чугунных котлов – это лопнувшая секция, которую нужно заменить. И вот тут вас могут ожидать трудности, связанные с её заказом и ожиданием доставки - а так же с поиском мастера, который сможет её заменить так, чтобы в будущем из котла, который при этом требуется полностью разобрать, не потекло.
У стального котла максимум может понадобиться заварить шов, и сделать это может любой сварщик.
Цена и долговечность Если сравнить две модели с аналогичной конструкцией и мощностью, то чугунная окажется вдвое, а то и втрое дороже. Производители и продавцы объясняют это более длительным сроком службы, с чем многие специалисты категорически не соглашаются.
А даже если и так, то на сумму, которую нужно выложить за чугунную модель можно купить минимум две стальных, что в сумме составит такой же период. И неизвестно ещё, сколько раз за весь срок эксплуатации чугунного агрегата вам понадобится менять ему секции.
Так что здесь преимущество однозначно за стальным котлом.
КПД Примерно одинаковый. Однако чугун более массивен и дольше держит тепло, когда сталь, хоть и быстрее нагревается, но и быстрее остывает.
Сложность монтажа В монтаже чугунный котёл более сложен, и любая ошибка подключения может стоить ему «жизни». Так что и здесь он проигрывает своему стальному собрату.

Видео — Какой выбрать котел — стальной или чугунный

Из сказанного выше становится понятно, что стальной котёл проще монтируется и ремонтируется, имеет меньший вес и стоимость. И всё это при том, что при правильной обвязке он точно так же обеспечивает дом теплом и горячей водой, как и чугунный. Вопрос напрашивается сам собой: «А если нет разницы – зачем платить больше?».
