Как правильно проложить проводку в квартире. Разводка электрики в новостройке: правила и типичные ошибки

02.11.2023

Любую работу, в том числе и монтаж электропроводки, принято делать соблюдая определенную последовательность. Благодаря этому, вы сэкономите как свое время, так и ресурсы.

А вопрос переделки какой-либо группы проводки в комнате или всей квартиры в целом, уже не будет стоять даже в отдаленной перспективе. Давайте максимально подробно рассмотрим порядок работ, придерживаясь которого вы получите в конечном итоге качественный результат.

Электрика до или после штукатурки

Первым делом запомните, что весь эл.монтаж по-хорошему делается после штукатурки. Поэтому сначала работают отделочники, потом заходят электрики.

В крайних ситуациях приходится делать наоборот, но тогда вы столкнетесь с массой проблем, которых изначально можно было избежать.

Разметка под электрику

Любая качественная работа начинается с точной разметки. Чаще всего профессионалы для этого используют лазерные уровни и осепостроители.

С их помощью можно быстро и точно разметить центра для всех подрозетников в комнате. Казалось бы, пару миллиметров здесь не сыграют решающей роли. Что тут такого, если один блок в начале комнаты будет чуть выше другого в ее конце.

Однако, очень часто в квартирах попадаются обои с горизонтальными или вертикальными полосками. И по этим полосам будет хорошо видно, когда подрозетник установлен не ровно.

То же самое можно сказать и про швы на плитке.

Поэтому все подрозетники в комнате выставляйте в одной плоскости. Рекомендуемые расстояния следующие:

для розеток – 30см от пола

для выключателей света – 60-90см

все что над столешницей, в ванной или на кухне – 110см

После того как размечены все центра подрозетников, далее переходите к разметке точек монтажа светильников, как на стенах, так и на потолке.

Одновременно можно провести разметку мест подвеса гипсокартонных конструкций. Так как в дальнейшем, когда все шлейфа и гофры будут на потолке, размечать крепеж под гипсокартон будет не очень удобно.

Но со всем этим стоит заморачиваться, если монтировать конструкции также будете вы.

После всего этого переходите к проставлению отметок под крепеж гофр. Самое главное, чтобы они друг другу не мешали.

Обычно на грамотную разметку, даже с применением современных измерительных приборов, уходит полноценный рабочий день. Заранее настройте себя именно на такой срок. Будете торопиться и это обязательно выйдет вам боком при дальнейшем монтаже.

Высверливание подрозетников

Далее начинается самая шумная и пыльная часть электромонтажных работ – сверление и штробление.

Для того чтобы минимизировать количество пыли, применяют строительные пылесосы.

Кроме того, каждый инструмент в этом случае должен иметь отвод с патрубком или устройство пылеудаления.

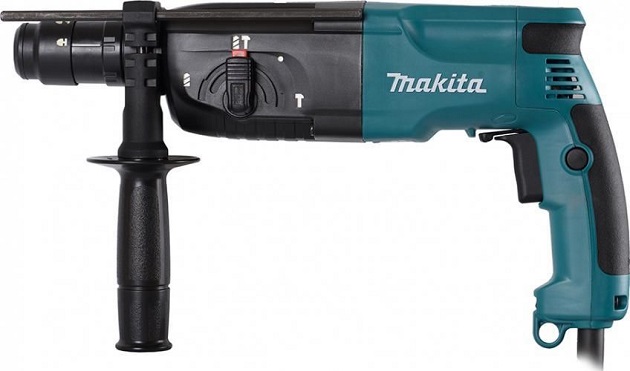

Маленький перфоратор, средний, большой, штроборез у всех этих инструментов должно быть пылеудаление, иначе толку от вашего пылесоса не будет никакого.

Есть и специальные насадки, которые одеваются на обычную болгарку и вся работа проходит с практически полным пылеудалением. Можно приобрести как дорогие модели от именитых фирм Hilti или DeWalt, так и абсолютно доступные по цене, например Mechanic AirDuster.

Сперва высверливаются центра подрозетников с использованием бура d-6мм. Потом исходя из материала стен выбирается инструмент для обустройства ниш подрозетников.

Это может быть:

штроборез с запилом 60мм в глубину

Штробление стен

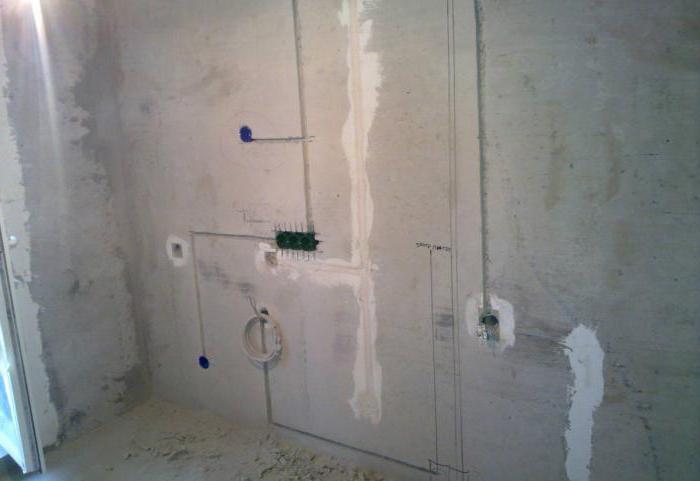

После изготовления ниш для розеток и выключателей, начинается штробление под трассы кабельных линий. Делать нужно именно в такой последовательности.

Иначе, если вы сначала проштробите, а потом попытаетесь сделать ниши, центровой бур у вас будет уводить в штробу.

Резку штроб легче всего осуществить по лазерному уровню. Иногда привлекают для этой работы несколько лазеров одновременно.

Например, если у вас к блоку подрозетников должны спускаться две штробы - одна силовая, другая слаботочная, то быстрее будет выставить два лазерных уровня и не спускаясь со стремянки, пропилить сверху-вниз сразу обе параллельные прямые.

Когда готовы все ниши и штробы, делается уборка помещений и устанавливаются все подрозетники.

Далее идет пристрелка клипс для гофр на потолке. Делать это легче и быстрее всего при помощи .

Если его нет, то обычным перфоратором просверливают отверстия d-6мм и клипсы сажаются на дюбель гвозди.

Можно ли прокладывать трассы кабельных линий без гофры и чем это все может закончиться, читайте в отдельной статье.

Применять нужно только гофру ПВХ серого цвета. Она в отличие от остальных разноцветных видов не поддерживает горение. Ее класс горючести – А1.

Помимо негорючести, гофра защищает кабель от механических повреждений. На нее можно наступить, слегка ударить молотком, зацепить острой кромкой профиля.

Саму оболочку вы конечно повредите, зато кабелю при этом ничего не будет. Ну и кроме всего прочего, монтаж в гофрорукаве выглядит более эстетичным.

В гофре кабель с одинаковым успехом прокладывается как по стене, так по полу и потолку. Правда во всех случаях есть ряд существенных отличий.

Количество групп по комнатам

Куда и сколько нужно проводить кабельных трасс? Что касается жилых помещений (зал, спальня), то в них раньше протягивалось всего две линии.

На сегодняшний день практически нормой стало три:

розетки

освещение

плюс кондиционер или другая мощная техника

В детскую комнату можно завести отдельный провод под розетку на телевизор. Это делается для того, чтобы ребенок мог безопасно находиться в этом помещении, даже без вашего присмотра.

Если ваш ребенок занят просмотром мультиков, то остальные розетки в детской выключаются в распредщитке. При этом вы будете абсолютно спокойны, что любопытное дитё никуда не залезет.

Получается, что минимально в жилое помещение заводятся два кабеля:

освещение

розетки

В среднем три:

освещение

кондиционер

На детскую – четыре.

Что касается кухни, то здесь немного другая ситуация. Электропотребление на кухне самое большое во всей квартире.

Среди мощных и ответственных приборов, на которые идет отдельный кабель, особо выделяются:

стиральная машинка

сушильная машина

СВЧ печь

холодильник

Также заводятся отдельные линии со щитка на каждый блок розеток над рабочей поверхностью. То есть, если на рабочей поверхности у вас 2-3 блока подрозетников, то на каждый из этих блоков должна идти отдельная группа.

Для чего это делается? На данный момент кухонные электроприборы весьма энергоемки и для того, чтобы при одновременном использовании хлебопечки с чайником и тостером не вышибало автомат и не грелись контакты, изначально и закладывается столько отдельных линий.

Благодаря этому, вы спокойно сможете использовать все нужные эл.приборы и не бояться, что где-то что-то сгорит или поплавится. Особенно это актуально в праздничные дни, когда готовка на кухне идет полным ходом.

Получается, что на кухню минимально нужно завести хотя бы 10 кабельных линий.

Сечение кабеля нужно выбирать исходя из следующих рекомендаций:

для маломощных приборов и освещения - медный кабель сечением 3*1,5мм2

для розеток и кондиционирования - 3*2,5мм2

духовка – 3*4мм2

эл.плита, варочная панель, проточный водонагреватель – 3*6мм2

Марка кабеля ВВГнГ-Ls или NYM.

Если просуммировать все вышеизложенные трассы, то получится что на двух, трехкомнатную квартиру в среднем заводится около 30 силовых линий.

Таковы реалии сегодняшнего дня.

Что касается слаботочки, то в каждую точку доступа, где будет интернет или телевизор, заводятся две витые пары кабеля UTP или FTP.

Плюс не забывайте про экранированный телевизионный кабель.

Его также можно завести как напрямую, так и предусмотреть отдельную телевизионную розетку. Благодаря ей, видеотехника у вас не будет привязана к какому-то одному месту.

Соединение в распредкоробках

Когда прокинуты все трассы, подходит очередь к соединению проводов в распаечных коробках.

Так как по ПУЭ в распредкоробки должен быть доступ, не рекомендуется делать их на потолке. Также не красиво в современном ремонте смотрятся коробки вмурованные заподлицо со стенами.

Поэтому лучший вариант – применение специальных углубленных подрозетников, в которых производится вся коммутация. Большинство электриков использует обычные подрозетники глубиной 45мм.

Отдельные монтажники выбирают варианты поглубже – 60мм.

Однако есть еще более широкие экземпляры, например у фирмы Kaiser. Называются они – монтажная коробка для электроники Kaiser 1068-02.

Зачастую, чтобы оставить достаточный запас провода, даже в обычном углубленном подрозетнике не хватает места. А эта коробка прекрасно вмещает в себя все провода, плюс соединительные клеммы.

Вся коммутация в них производится в верхней части. Потом все это дело зашпаклевывается и остается обычный подрозетник.

Для последующего доступа к соединениям вам достаточно снять электроустановочное оборудование (розетку, выключатель), достать заглушку, вытащить запас провода и провести любые манипуляции с жилами.

Если у вас не одинарный блок, а двойной или тройной, то и здесь можно применить углубленные варианты до 60мм.

Внутренние перемычки в таких блоках могут демонтироваться. За счет этого запас провода, который остается в такой коробке, иногда доходит до 30см.

Коммутацию проводов внутри можно производить несколькими способами:

пайка

сварка с предварительной скруткой

опрессовка

зажим Wago

В розеточных линиях при этом не рекомендуется использовать шлейфование. Также все розеточные линии закольцовываются. То есть, из первой розетки протягивается дополнительный провод в самую последнюю.

Электропроводка в квартире своими руками — на самом деле не такой уж и трудоемкий и долгий процесс. Для грамотного монтажа достаточно изучить литературу и ознакомиться с требованиями и правилами проведения работ. Развитие современных технологий требует энергетических затрат. Сейчас монтаж современной электропроводки считается актуальным вопросом, потому что еще 35 лет назад люди не пользовались таким объемом электроприборов. Сегодня в каждом доме есть такие приборы как стиральная машинка, микроволновые печи, электрические плиты, тостеры, миксеры, кофемолки, кофеварки, пароварки, хлебопекарные устройства и т. д. Такие устройства обладают высокими технологиями и требуют достаточного напряжения сети.

Прокладка кабельных проводов включает следующие стадии:

разработка плана с обозначением точек локализации основных элементов;
перечень необходимой фурнитуры для обеспечения качественного выполнения объема работ;
разметка маршрутов и подготовка поверхности стен для проведения электричества в квартиру (штробление, кабель-каналы);
закрепление проведенных кабелей;
установка и крепление материалов;
монтаж и сборка конструкции электрического щита;
тестирование системы;
наладка и запуск.

Важно: Технологический современный дизайн интерьера квартир не предусматривает монтаж проводки электрических кабелей наружным методом, в основном используют скрытый тип.

Общие правила электрической проводки

Многих волнует вопрос: «Как правильно сделать электропроводку своими руками?» Для этого нужно соблюдать правила :

Провода должны располагаться в вертикальном или горизонтальном положении относительно пола;
В случае, если провода нужно развернуть, то поворот должен быть выполнен под углом 90 градусов;
В верхней части стены провода должны располагаться на расстоянии 25 сантиметров от потолка. Если провода проходят по нижней части, то вам понадобятся специальные плинтусы с каналами для проводов;
Выключатели размещают рядом с дверным проемом на удалении от пола примерно от 80 до 150 сантиметров в зависимости от того, кто чаще пользуется устройством (дети или взрослые). Параметры установки приборов регламентируются правилами СНиП;
Розетки монтируются на высоте 30 сантиметров от пола, количество определяется с расчетом 1 штука на 6 квадратных метров. Для кухни число розеток зависит от количества электрооборудования. Промежутки между розетками и дверными и оконными проемами должно быть более 10 сантиметров;
В каждой комнате устанавливается индивидуальная распределительная коробка;
При составлении проектной документации нужно учитывать размещение мебели в квартире, чтобы исключить помехи подключения шнуров к розеткам;
В ванной должно быть установлено примерно 2 розетки: для стиральной машины и фена.

Важно: При работе с проектом необходимо учитывать расположение устройств защитного отключения на 30 мА. В ванных комнатах рекомендуется устанавливать устройства с десятью мА.

Проект электрической разводки в трехкомнатном жилье

Схема имеет несколько особенностей:

Для каждой комнаты обязательна установка распределительной коробки, от которой в дальнейшем происходит разводка кабелей к электрическим устройствам (розетки и т. д.), расположенным в помещении;
В кухонном помещении нужно установить три розетки над столешницей (варочная плита, чайник, микроволновая печь), одну — в области расположения холодильного оборудования. При составлении проекта своими руками вы сможете без проблем учесть свои потребности, и если вам понадобятся дополнительные розетки для вытяжки, вентиляции или посудомоечной машины и т. д., предусмотрите и отметьте это на чертеже;
Если вам понадобится электричество на лоджии, то необходимо предусмотреть на схеме проводку кабеля от распределительной коробки, расположенной в соседней комнате.

Размещение точек локализации лучше всего делать на копии плана квартиры, который прилагается к техническому паспорту квартиры.

Для удобства составления проектной документации рекомендуется разделение электрических потребителей на группы, например:

первая группа освещения будет включать в себя свет в туалете, ванной и гостиной комнате;
вторая группа обеспечит оснащение светом спальной, ванной и детской комнат.

Схема электропроводки в двухкомнатной квартире

Для того чтобы грамотно распределить розетки, выключатели и коробки, нужно учесть некоторые моменты:

для рационального использования электропроводки нужно разделить потребителей на несколько групп: освещение в коридоре и ванной, следующая группа – в зале, кухне и спальне;
высота расположения розеток и выключателей в хрущевках не нормируется, поэтому вы можете расположить их как вам удобно;
в каждой комнате обязательно должна располагаться распределительная коробка, кроме ванной комнаты, так как там обычно влажность несколько больше, чем в жилых помещениях;
в случае необходимости электричества на балконе отметьте на схеме точки расположения распредкоробки в соседней с балконом комнате для удобства вывода проводов на балкон;
в распределительном щите размещают УЗО, автомат-выключатель.

Выбор фурнитуры и инструментария для электропроводки

Для грамотной разводки электропроводки нужно определить способ размещения кабелей, а соответственно, — определиться с выбором необходимых дополнительных материалов:

для освещения используют провода марки ВВГ с сечением 1,5 кв. мм, для розеток используют трехжильный кабель с сечением 2,5 квадратных миллиметра;
устройства защитного отключения (УЗО) и автоматические выключатели. УЗО используются для защиты системы от утечки тока, а автоматы предотвращают короткие замыкания;
распределительные коробки;
электрический щит выбирают в зависимости от количества автоматов, УЗО. Если предполагается монтирование большого количества элементов, то нужно приобретать щиток больших размеров. По структуре различают металлические и пластиковые конструкции, специалисты советуют устанавливать металлические, так как они более прочные и эксплуатируются продолжительное время;
соединительные изолирующие элементы (СИЗ) – изолента, жидкие гвозди, клипсы, дюбели.

Установка электропроводки

Проведение в квартире не несет в себе особых трудностей, основное, что нужно знать, – это правила монтажа, а также уметь пользоваться инструментом. На начальном этапе нужно определиться с выбранным способом электропроводки: наружный или потайной, с помощью специальных каналов.

Скрытый способ в последнее время становится все более популярным, хоть и является самым трудоемким и «пыльным». Для прокладки проводов потайным методом проводят штробление стен, то есть — на поверхности стены готовят каналы примерно глубиной 10 миллиметров. В них укладывают провода, а затем штукатурят.

Монтаж электропроводки в квартире наружным методом требует использования кабель-канала, электротехнических плинтусов и специальных коробок.

Секреты потайного метода электропроводки заключаются в том, что стены нужно штробить, если планируется укладывать провода по полу, то придется вскрывать напольное покрытие. Скрытый способ обычно используют при капитальной перепланировке и ремонте квартиры, когда все помещения свободны от мебели.

Для используют штроборез, перфоратор или болгарку. Работа очень пыльная, поэтому для предотвращения попадания пыли в соседние комнаты лучше застелить проход влажной тканью. Глубину штроб рассчитывают в соответствии с используемыми проводами, но не более 1 сантиметра, так как глубокие каналы плохо штукатурятся, ширина может быть разной, на усмотрение владельца.

Розеточные отверстия и проемы для распределительной коробки вырезают с помощью коронки определенной конструкции.

Важно: В несущих стенах к глубине каналов необходимо отнестись с особым расчетом, так как нарушение конструкции таких стен может привести к разрушению.

В панельных домах между перекрытиями есть полости, в которые можно уложить провода. Панельные постройки ушли в прошлое, на сегодняшний день дома строят из целостных прочных конструкций с кирпичными перекрытиями, в таких квартирах штробление можно проводить на всех стенах.

Экономным вариантом скрытой электропроводки является прокладка проводов под полом. В этих случаях провод должен быть замаскирован гофрированной фольгой. Гофра служит в качестве изоляции и предотвращения от перепадов напряжения.

После подготовки каналов для проводов устанавливают распределительный щиток и укладывают провода. Конструкции щитка по способу крепления бывают накладными или вмонтированными в стеновую поверхность. В домах современной конструкции для щитка приспособлена специальная ниша, а в домах отечественной постройки щиток крепят к стене саморезами.

В корпус щитка монтируют автоматы-выключатели и устройства защитного отключения. Для этого к щитку подводят провода марки ВВГ, а затем их разводят к системе освещения, розеткам и выключателям.

В местах подключения необходимо делать припуск проводов (примерно 20 сантиметров) на случай проведения ремонтных работ. При подсоединении проводов к распределительному щитку специалисты рекомендуют маркировать провода, для того чтобы точно знать, какой из них и за что отвечает.

После проведенного комплекса работ по электропроводке проводят тестирование системы. Если функционирование системы происходит в полную силу, то монтаж заканчивают установкой электрических устройств.

Прокладка наружным методом проводится по стеновым и потолочным поверхностям. На начальном этапе необходимо наметить маршрут прокладки проводов и просверлить отверстия в местах их крепления с интервалом 50 сантиметров. По желанию владельца квартиры провода можно уложить в кабель-каналы или клипсы. В местах разветвлений проводов устанавливают распределительные коробки. Преимуществом открытого способа проводки является обеспечение легкого доступа к проводам, а недостаток лишь в том, что не всегда такая проводка вписывается в интерьер помещения.

Виды крепежей кабелей и проводов при открытой электропроводке:

фарфоровые ролики или изоляторы;
скобы;
гофрированная труба;
кабель-каналы;
электротехнические плинтусы.

Плюсы открытого способа электропроводки:

обеспечение легкой доступности для контроля за состоянием системы;
чаще всего используется в деревянных помещениях.

Недостатки выражены следующими параметрами:

расположение проводов на виду, что приводит к нарушению эстетики интерьера;
редко сочетается с дизайнерским стилем комнат.

Заключительным этапом является процесс подключения к электрической сети, для этого необходимо присутствие электриков. Подключение счетчиков могут провести только специалисты с допусками к электричеству.

Прокладка маршрута электропроводки

Провода следует покупать с запасом примерно 20 сантиметров, так как этот припуск идет на соединение проводов между собой. При подсоединении проводов к розеткам и выключателям жилы оголяются примерно на 7 сантиметров с каждой стороны.

Затем проводят крепление электропроводки с помощью хомутов или разведенного алебастра. Провода располагают в каналах и крепят комком алебастра на расстоянии 30 сантиметров.

Важно: Необходимо помнить, что алебастровая смесь практически моментально застывает, поэтому нужно предварительно уложить провода в штробах, а затем закреплять их комками разведенного алебастра. После фиксации всех проводов сфотографируйте маршрут прокладки на случай проведения ремонтных работ.

Для установки розеток и выключателей в подготовленные каналы монтируют подрозетники и закрепляют их с помощью алебастрового раствора. Алебастр быстро и крепко прихватывает оборудование к стене.

Установка УЗО и автоматов

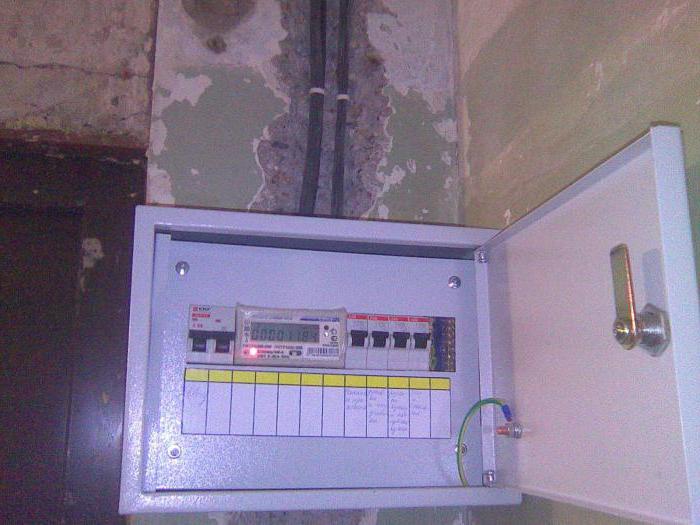

Комплектация вводного щита считается заключительной стадией электропроводки в квартире. В корпусе распределительного щита устанавливают устройства защитного отключения и автоматы-выключатели. Провода для подсоединения УЗО устанавливаются в верхней части щитка.

После подсоединения всех электротехнических устройств всю систему прозванивают с помощью специального устройства – мультиметра. Если вся система смонтирована правильно, то можно смело включать оборудование и осуществлять испытания.

Специалисты советуют перед решением о проведении электропроводки составить грамотный план разводки проводов с учетом намеченных изменений интерьера или перепланировки:

Приблизительно отметить на схеме будущие изменения планировки в квартире;
Указать места локализации розеток, выключателей, распределительных коробок и осветительных приборов.

Правильное планирование должно обеспечивать безопасное и комфортное пользование электричеством.

Правила специалистов:

все электрические устройства (счетчики, распределительные коробки, светильники, выключатели и розетки) должны занимать удобное место для эксплуатации человеком;
освещение в ванной комнате выполняется через разделительный трансформатор, который монтируют за пределами помещения;
розетки должны быть удалены от газовых, электрических и водонапорных труб на расстояние примерно 45-50 сантиметров.

Заключение

Электропроводка в квартирах чаще всего происходит по стенам или потолку и не составляет особых затруднений. После отметки мест прокладки проводов просверливают отверстия для крепления с соблюдением дистанции около 45 сантиметров. Затем закрепляются к стене или потолку коробы или кабель-каналы.

После проведения всех вышеперечисленных работ процесс работы по электропроводке можно считать завершенным. Остается лишь , проверить систему и подключить ее. Электропроводку в квартире своими руками можно выполнить без особых затруднений, если соблюдать все правила монтажа – от планирования до подключения. Проверку системы электропроводки проводят ступенчато.

Еще совсем недавно, разводка электропроводки в частном доме выполнялась из алюминиевого кабеля сечением 2.5 мм². И этого было более чем достаточно для подключения холодильника, утюга или радиоприемника.

Однако время не стоит на меньше, и с каждым днем количество бытовых приборов в доме только увеличивается (кондиционеры, электрические печи и духовые шкафы, бойлера, котлы автономного отопления и так далее). В связи с этим значительно возрастает нагрузка на электропроводку, что может привести к ее выходу из строя с последующим коротким замыканием или даже возгоранием.

По этой причине при новом строительстве или выполнении ремонтных работ, в первую очередь необходимо выполнять новый монтаж электропроводки в частном доме. Для этого можно либо заказать услуги профессионалов, либо же выполнить все работы своими руками.

Во втором случае будет крайне полезно прочитать данную статью, поскольку в ней будет подробно описан каждый из этапов электромонтажа и представлены все основные требования, рекомендации и ограничения при выполнении данного типа работ.

Основные этапы монтажа электропроводки в частном или загородном доме

Согласно многолетнему опыту в выполнении электромонтажных работ, все работы можно подразделить на следующие этапы:

Составление схемы электроснабжения (количество и место расположения розеток, выключателей, светильников и так далее).
Определение места установки распределительного щитка.
Разметка потолков, стен и полов под прокладку кабельно-проводниковой продукции и установку подрозетников и распределительных коробок.
Штробление стен под скрытую электропроводку.
Штробление стен под установку распределительного щитка (при установке внутреннего щитка).
Высверливание отверстий под установку подрозетников и распределительных коробок.
Монтаж трасс для крепления гофры (если прокладка кабельно-проводниковой продукции будет выполнятся в гофре).
Прокладка кабельно-проводниковой продукции.
Установка подрозетников и черновая заделка штроб.
Расключение распределительных коробок.
Монтаж контура заземления.
Проверка сопротивления заземления смонтированного контура.
Сборка и монтаж щитка.
Проверка работоспособности всех розеток и выключателей.
Монтаж и подключение розеток, выключателей и осветительных приборов.

Рассмотрим более детально основные этапы, для того чтоб монтаж электропроводки в доме был выполнен качественно и прослужит не менее 20–25 лет (именно такой минимальный срок службы медной проводки).

Составление схемы электроснабжения (проект расстановки розеток и выключателей)

При строительстве или капительном ремонте первый этап - эта разработка проектно-сметной документации. Этим должны заниматься специализированные организации с лицензией. В данной статье этот вариант не будет рассмотрен, поскольку цель данной статьи - представить подробное описание выполнение электромонтажа своими руками.

В нашем случае проект (схема электроснабжение) подразумевает определится с местами установки розеток, выключателей, бытовых приборов, осветительных устройств, щитка освещения и способа прокладки проводов (скрытый или открытый). Рассмотрим какие существуют основные рекомендации при разработке плана электроснабжения.

Основные рекомендации при составлении схемы электроснабжения частного дома

Вся кабельно-проводниковая продукция в независимости от варианта монтажа должна выполнятся строго вертикально или горизонтально.
Повороты кабелей должны выполнятся строго под углом 90°.
Минимально расстояние от кабелей порталам, оконным и дверным проемам не должно быть менее 10–15 см.
Оптимальное расстояние от уровня чистого пола до выключателей должно составлять 90 см (в соответствии с европейскими стандартами).
Оптимальная высота расположения розеточных групп - 30 см от уровня чистого пола (за исключением розеток на рабочей поверхности в кухне, в ванной для подключения фена, бритвы, бойлера и так далее).
Розетки рекомендуется размещать по обеим сторонам кровати или дивана.
В местах установки телевизоров, количество розеток должно быть не менее 4 шт (2 шт для интернета и телевизионного кабеля и 2 для подключения телевизора и тюнера).
Для больших коридоров и комнат рекомендуется применять проходные выключатели.
Все мощные потребители (кондиционеры, электрические печи и духовки, бойлеры, котлы отопления и так далее) должны подключатся исключительно с распределительного щитка с отдельно установленной защитой.
Оптимальная высота установки распределительного щитка - 1.5–1.7 м от уровня чистого пола.
Запрещается прокладывать кабельно-проводниковую продукцию ближе чем 20 см к газовой трубе.
Все металлические элементы и розетки должны быть обязательно заземлены.

Какова обычно схема электропроводки в частном дома

Конечно, дома могут очень сильно отличатся друг от друга, но суть качественного монтажа у всех примерно одинакова, и она следующая:

На фасаде здания установлен электрический счетчик, к которому выполняется спуск с воздушной линии по средствам провода (за эту часть и за счетчик отвечает электроснабжащая организация).
В гараже или каком-либо другом помещении смонтирован(ы) стабилизатор(ы) напряжения и распределительный силовой щиток или автоматика, который контролирует и передает электроэнергию через вводный медный кабель сечением 10–35 мм².
На улице возле помещения где расположен распределительный щит установлен генератор, который снабжает дом при отсутствии централизованного электроснабжения.
На каждом этаже внутри дома установлен отдельный распределительный щиток, к которому параллельно подключается вводной кабель.
В распределительном щитке установлены отдельные УЗО на розетки каждой из комнат, автоматические выключатели отдельно на каждую комнату и отдельные УЗО на кондиционеры, бойлеры, котлы отопления и системы теплого электрического пола.
Все мощные потребители запитываются строго с распределительного щитка, в котором предусмотрен монтаж отдельных элементов защиты (УЗО).
В каждой комнате должна быть смонтирована отдельная распределительная коробка, в которой потом будут коммутироваться вводные кабеля, и кабельно-проводниковая продукция розеточной группы и цепей освещения.

Важно! При составлении плана электроснабжения необходимо учитывать тип питающей сети. Если у Вас 3-х фазная сеть то вводной кабель в дом должен иметь 5 мил, в случае однофазной запитки количество жил питающего кабеля должно быть 3.

После того, как Вы определились со схемой питания и местами установки электрофурнитуры можно приступать к разметке помещения.

Для того чтоб выполнить разметку помещения Вам потребуется:

Первоначально с помощью лазерного нивелира (водного уровня) и рулетки отмечаем места установки розеток, выключателей. Далее с помощью строительного уровня или лазерного нивелира и карандаша (отбивки) размечаем с помощью строго горизонтальных линий спуски с потолка к розеткам и выключателям для последующего штробления.

С помощью лазерного нивелира отмечаем на потолке места прокладки кабель-проводниковой продукции для последующего монтажа креплений для гофры и прокладки кабелей.

Отмечаем место установки распределительной коробки, которое должно быть выбрано таким образом, чтоб затраты кабельно-проводниковой продукции были минимальными.

Важно! При разметке потолка учитывайте что в распределительную коробку будут сведены все кабеля от розеток и выключателей и вводные кабеля на розеточные группы и цепи освещения, поэтому при монтаже креплений для гофры необходимо просчитать сколько кабелей куда будут идти.

После выполнения разметки, при выполнении скрытого электромонтажа можно приступать к штроблению стен. Для этого потребуется либо угловая шлифмашина (болгарка) либо штроборез с пылесосом (для штробления без пыли):

Изначально необходимо определится с глубиной штробы. Допустим Вы монтируется кабель в гофре диаметром 16 мм. В таком случае глубина и ширина штробы должна быть не менее 20 мм. Штробы прорезаются по заранее сделанной разметке.

Важно! Запрещается делать штробы под углом или же штробить несущие конструкции (ригели, несущие стены, плиты перекрытия и так далее).

Также на этапе штробления стен необходимо сделать отверстие под установку внутреннего распределительного щитка. Его размеры зависят от количества модулей. В большинстве случаев на каждом этаже должен монтироватся распределительный щиток на 24–36 модулей (в зависимости от количества комнат и количества бытовых приборов).

Высверливание отверстий под подрозетники и распределительные коробки

Для этого нам понадобится:

Для высверливания отверстий включаем режим «сверление+бурение», вставляем необходимую коронку и высверливаем необходимое количество отверстий в заранее отмеченный местах.

Важно! При установке рядом нескольких розеток необходимо покупать соединительные распределительные коробки, прикладывать их к месту установки и только потом бурить отверстия. Поскольку в противном случае Вы потом не сможете установить розетки с накладками, которые устанавливаются под одну планку.

Монтаж кабельно-проводниковой продукции

В большинстве случаев, при качественном монтаже вся кабельно-проводниковая продукция прокладывается в гофре. Это дает дополнительную защиту кабеля, упрощает монтаж и делает возможную последующую замену при выходе кабеля из строя без вскрытия стен и нарушения выполненного ремонта. Также стоит отметить, что электропроводка в доме своими руками в 90 % случаев выполняется скрытым способом (в штробах) и очень редко в кабель-каналах открытым способом.

Какой тип кабельно-проводниковой продукции выбрать

Здесь конечно нужно выполнять множество расчетов, но исходя из многолетнего опыта хотелось бы отметить:

Для запитки цепей освещения необходим кабель 3х1ю5 мм² (ПВСнг, ВВГнг ШВВПнг).
Для питания розеточной группы каждой из комнат кабель 3х2.5 мм².
Для питания бытовых кондиционеров кабель 3х2.5 мм², если же его мощность больше 5 кВт тогда сечение кабеля необходимо увеличить до 4 мм².
Для запитки электрической плиты и духового шкафа сечение кабеля должно быть не менее чем 4 мм².
Для запитки котлов отопления (электрических), в зависимости от типа питания (однофазное или трехфазное) кабель должен быть от 4 мм2 до 35 мм² (в зависимости от мощности). В большинстве случаев производитель пишет рекомендуемое сечение и количество жил кабеля.

Важно! При прокладке кабельно-проводниковой продукции каждая розеточная группа должна быть подключена от отдельного УЗО (именно УЗО согласно требований СНиП). Также от отдельных автоматов должны быть подключены:

системы электрического теплого пола;

бойлеры;

стиральные машинки;

электрические стационарные обогреватели;

котлы отопления;

кондиционеры;

посудомоечные машинки.

Какой должен быть вводной кабель

Вводной кабель от счетчика к дому должен рассчитываться согласно номиналу вводного автомата (устанавливается после счетчика). Но в большинстве случаев достаточно вводного кабеля сечением 10–16 мм2 для 3-х фазной сети и 16–70 мм² при 1-но фазной питающей сети.

Монтаж и расключение распределительной коробки

После монтажа кабельно-проводниковой продукции можно монтировать распределительные коробки в заранее вырезанные отверстия. Для их надежной фиксации необходимо применять алебастр, который очень быстро схватывается, после чего можно выполнять расключение.

Расключение выполняется 3-я способами:

Важно! Расключение в распределительной коробке лучше делать с помощью цветовой маркировки кабелей (синий к синему, коричневый к коричневому, желто-зеленый к желто-зеленому). Это позволит не перепутать фазу с землей или заземлением. При этом коричневый (белый) провод - это фаза, синий (черный) - ноль, желто-зеленый - земля.

Монтаж и сборка распределительного щитка

После прокладки кабельно-проводниковой продукции, монтажа и подключения распределительных коробок можно приступать к монтажу распределительного электрического щитка.

На сколько модулей нужно устанавливать щиток

Электропроводка в частном доме подразумевает монтаж щитка на каждом этаже в частных домах, коттеджах или дачах. Однако для того чтоб узнать сколько нужно модулей, первоначально нужно посчитатать сколько будет потребителей. Давайте сделаем расчет для стандартного варианта, что на его примере смогли выполнить монтаж электропроводки в доме совими руками.

Допустим на этаже у Вас:

3 комнаты.
Кухня;
Корридор;
Бойлер;
Стиральная машинка;
Система теплый пол в 3-х комнатах и кухне;
Электрическая плита;
4 кондиционера.

Исходя из этого в распределительных щит Вам необходимо установить:

5 однополюсных автоматических выключателей на 10 А (освещение 3-х комнат, кухни и коридора);
14 штук УЗО на 16 А (3 шт розетки в комнатах, 1 шт розетки кухни, 1 шт розетки коридора, 1 шт розетка бойлера, 1 шт розетка стиральной машинки, 3 шт система теплый пол, 4 шт кондиционера);
1 УЗО на 25–32 А для подключения электрической плиты.

Из вышеприведенных расчетов количество занятых модулей у нас будет 35 штук (30 модулей занимают 15 шт УЗО и 5 модулей автоматические выключатели). То есть нам будет нужен распределительный щит на 36 модулей. Однако если Вы захотите еще подключить ограничитель напряжения либо количество потребителей будет больше тогда щит нужно монтировать на 48 модулей.

После монтажа распределительного щита можно монтировать УЗО и автоматические выключатели. Они легко монтируются на специальную DIN-рейку, которая идет в базовой комплектации со щитом.

Важно! При расключении распределительного щита фазные (коричневые) провода должны иди через автоматы или УЗО, нулевые (синие) должны собираться на нулевой шине и желто-зеленые тоже должны подключатся на 2-й нулевой шине).

Заключение

Будь-то электропроводка в дачном доме, или же коттедже при правильно выполненном монтаже позволит Вам безаварийно эксплуатировать бытовые приборы, не переживая за то, что может произойти короткое замыкание или возгорание.

Также стоит отметить, когда электропроводка в загородном доме полностью смонтирована и подключена к контуру заземления, необходимо провести испытание мегомметром и прибором для проверки сопротивления контура заземления.

Данная статья «Электропроводка (электромонтаж) в частном доме своими руками: пошаговое описание» позволит Вам выполнить электромонтаж своими руками, однако всегда лучше поручить это дело профессионалам.

Видео по теме

Стоит сказать, что электрическая проводка любого помещения строго индивидуальна. Поэтому рассмотрим основные моменты монтажа электропроводки в квартире. Итак, сначала нужно ввести вводной кабель в распределительный щит. Электрический щит содержит прибор регистрации электроэнергии – электрический счетчик и устройства защиты – автоматические выключатели, узо, диф. автоматы и др. Электрический распределительный щит может находиться в нише (внутренней установки) или на стене (накладной). Наиболее оптимальное размещение электрощита сразу возле входа прихожей квартиры.

Оптимальное размещение электрощита сразу у входа электрощит — проводка для квартиры

Видео. Секреты сборки электрощита и проводки в квартире

Прокладывать нужно медный провод сечением не менее 6 мм 2 . Установка электрического распределительного щита размещают на уровне 1,5 м от чистого пола. Благодаря этому обеспечивается доступ к различным приборам для их осмотра, снятия показания счетчика и профилактических работ. Работа приборов защиты оптимизируется в зависимости от потребляемой мощности.

Скрытый и открытый монтаж проводки в квартире

Сейчас в большинстве квартир используется скрытая под штукатуркой электрическая проводка. В перегородках гипсокартона, провод протягивают в специальном защитном рукаве. Наружная проводка в кабель-канале выглядит не эстетично, такой способ прокладки проводника больше подойдет для офисных помещений. В квартире кабель-канал прокладывают как исключение.

Электропроводка в кабель-канале

Для установки скрытой проводки в стене делается углубление до 2 см. Такое действие осуществляется лишь при полной разметке стены. Наряду с этим, углубления для розеток и выключателей делают вертикально над этими установками, но не по диагонали, пытаясь сократить путь прокладки проводника. Проводник для потребителей должен быть уложен прямо – перпендикулярно. Предварительное крепление провода проводится с использованием дюбель — хомутов, а после этого штукатурится. Отличный вариант, когда провод протягивается в защитном рукаве, но это приводит к увеличению себестоимости электрической проводки. Защитный рукав дает возможность протянуть провода, не нарушая штукатурку в будущем, если понадобится замена или ремонт электропроводки. Наряду с этим, применение защитный рукав или труба создают защиту электрической проводки.

Электропроводка в защитном рукаве

В основном, для проведения электропроводки в квартире используется медный провод в ПВХ изоляции. Проводник должен быть одножильным, он намного меньше окисляется наряду с многожильным медным проводом.
Установка специальных коробок для розеток и выключателей должна проводиться в стене заподлицо и не должны выпирать, иначе будут доставлять много хлопот при установке электроустановок. Крепление подрозеточных коробов проводится с помощью смеси алебастры или ротбанд.

Линии электропитания, стоит прокладывать, начиная от щита, который установлен при входе в квартиру отдельно для розеток и освещения. После этого через распределительные коробки делается разводка электричества по всему помещению. В соединительных коробах остается небольшой запас провода до 10 см для последующего расключения. Необходимо отметить, что такой тип разводки используется довольно давно, и в большинстве старых жилых помещений он сохранился и поныне.

Распределительная коробка для расключения проводов

Автоматика защиты для электропроводки в квартире

Современные аналоги квартир имеют несколько групп линий электрического питания. В такой схеме обязательна установка УЗО, которая будет обеспечивать защиту семьи от поражения электрическим током. В современном электромонтаже используется больше приборов защиты и проводов, поэтому ее себестоимость значительно увеличивается. Такие расходы оправдываются, повышая уровень надежности сети электропитания. Благодаря такой разводке образуются независимые линии, которые в дальнейшем приводят к легкому устранению неиспавностей.

Электропроводка для электроустановок

Любое из комнатных помещений должно быть оборудовано стандартным типом освещения, которое может дополняться местным освещением в виде торшера, бра, настольной лампы. Большинство специалистов считает, что достаточно использовать 1 розетку на 6 кв. метров площади комнаты. Для компьютеров и телевизоров можно предусмотреть блок розеток. В кухонном помещении домовладельцы имеют множество различных бытовых приборов, куда входит микроволновая печь, посудомоечная машина, соковыжималка и др. поэтому благоразумно предусмотреть достаточное количество розеток и проводников.

Местоположение выключателей зачастую определено недалеко от двери на расстояние от дверного проема 10 см и уровня чистого пола 90 см. Главное, чтобы при открытии двери не перекрывался доступ к выключателю. Уровень розеток должен достигать отметки 30 см от уровня пола. Большинство специалистов рекомендуют приобретать выключатели и розетки на керамической основе с медными контактами.
Непосредственно перед выполнением установки розеток в помещениях необходимо определиться с их местоположением, а также актуальностью их установки, маршрутом прокладки кабелей, объемом проводов, а также местоположением распределительных коробок.

Для оптимального подключения розеток используется медный кабель марки ВВГнг. Этот элемент необходим для внутренней прокладки, так как укрывается специальной изоляцией, которая препятствует горению. Размер сечения проводов в кабеле непосредственно связан с результатами мощности электрических приборов. В основном, этот показатель достигает отметки 2,5 мм. Он содержит несколько жил в виде фазы, ноля и земли. В старых строительных сооружениях, где заземление в электрораспределительных щитках отсутствует, используется двухжильный кабель (фаза, ноль).

Геометрия прокладки проводов в квартире

Всегда правильно прокладывать электропроводку по горизонтально-вертикальным линиям, независимо от того в кабель-канале или под штукатуркой. Но все же, нередко можно встретить проводку, проложенную кратчайшим путем, произвольно. На такое ухищрение идут по нескольким причинам: из–за экономии электропроводки, незнание правил электромонтажа, небрежности электромонтажника, с целью с экономить время и силы. Почему так важно соблюдать геометрию прокладки электропроводки?

Схема неправильной прокладки электропроводки

Сделали ремонт, произвели в доме перестановку мебели, на образовавшемся пространстве решили повесить новую картину, наметили, берем перфоратор, сверлим и попадаем точно в то место, откуда вылетают искры. Такой сценарий не надуман,это обычное явление, я и сам однажды угодил в такое место, хотя был выбор просверлить в сантиметре влево или в сантиметре вправо. Пришлось исправлять ошибку и возмещать ущерб.

Итак, неправильно проложенная электропроводка повышает риск однажды обесточить часть линии. После хорошего ремонта не всегда так просто исправить разрыв провода.

Правило электромонтажа прокладки электропроводки очень прост: там, где установлена розетка или выключатель,проводка должна опускаться строго по вертикали к электроустановкам. Если понадобится в будущем повесить картину, риск повредить электропроводку сводится к нулю.

Электропроводка должна прокладываться строго вертикально или горизонтально

Такие элементы прокладываются по гофрированным пластмассовым трубам с целью защиты от повреждений изоляции при выполнении отделки. Маршрут прокладки должен содержать лишь горизонтального и вертикального типа зоны. Не рекомендуется использовать диагональные зоны. Кроме этого, повороты кабеля и пересечения с иными кабелями должны делаться под прямым углом. Дистанция от потолка должна достигать максимального показателя 15 сантиметров.

Схема правильной прокладки электропроводки.

Вертикально проложенные провода должны быть удалены от дверных и оконных проемов на расстояние не менее чем на 100 мм. Вблизи отопительных труб, прокладка должна осуществляться на расстоянии не менее 150-200 мм, при перпендикулярном пересечении электропроводка должна быть защищена асбестовыми прокладками. Параллельная прокладка вблизи трубопроводов с горючими веществами (газ) производится на расстоянии не менее 400 мм. Следить нужно так же за острыми углами бетона, металлическими частями и усадкой здания.

На какой высоте от основания потолка закладывается электропроводка? Минимум 150 мм, (зависит от высоты потолка), т.е. принцип такой: если планируется установка подвесного или натяжного потолка, провод должен остаться в доступной зоне. Если новый потолок от основного потолка будет опущен на 300 мм в квартире с высокими потолками, электропроводку стоит проложить на расстоянии 400 мм. Учитывать такое правило нужно даже в том случае, если вы на данный момент не планируете подвесные потолки.

Как правильно проложить электропроводку в панельном доме?

Чаще всего в панельных домах электропроводка к розеткам проложена в специальных технических каналах не вертикально, а с уклоном, в среднем под 45 0 .

Схема электропроводки в панельном доме

Если нужно перенести или опустить вниз выключатели и розетки в другое удобное место, достаточно проделать небольшое углубление в панели для утопления проводки. Если прежнее место розетки на высоте 1 метра не устраивает, и вы решили перенести ниже, на расстояние от пола 300 мм и чуть в сторону, принцип остается прежним- прокладываем прямо перпендикулярно.

Электропроводка в панельном доме

Как проложить электропроводку в полу и на потолке

Если планируется натяжной или подвесной потолок, электропроводку можно проложить на потолке произвольно, кратчайшим путем, например, кабель NYM не требует дополнительной защиты, так как имеет тройную изоляцию и не поддерживает горение. Кабель ВВГ, ВВГнг, прокладывают в ПВХ гофре. Крепится кабель к потолку на дюбель хомуты или в гофре закрепленные специальные держатели (клипсы).

Электропроводка уложенная в полу

Под деревянным полом прокладывают также произвольно, в металло-гофре или металлических трубах. Если в стяжке, тогда провод прокладывают в ПВХ гофре, произвольно.

На потолке и в полу не должно быть распределительных коробок, т.е. соединение проводов и разводки проводников не должно быть. Все проложенные провода должны иметь непрерывность, от щитовой до потребителя или от распределительной коробки, установленной в стене, до потребителя. Если бы коробка оказалась в недоступном месте, то в случае сбоя в контактных соединениях, невозможно устранить неисправность. Распределительные коробки должны оставаться доступными для ремонтных или профилактических работ.

Электропроводка на потолке в гофре

Электробезопасность во время монтажных работ электропроводки

Также стоит упомянуть о правилах безопасности при подключении розеток и прокладке кабеля. Большинство специалистов не рекомендуют заниматься прокладкой кабеля, когда он находится под напряжением. Это связано с тем, что человек может получить электрический ожог или вообще погибнуть. Поэтому перед работой с кабелем, необходимо проверить обесточен ли он. Для этого потребуется применение специального прибора. Для повышения уровня надежности кабель необходимо отсоединить от электрического щитка. Необходимо знать, что все электромонтажные работы в квартире проводятся после обесточивания сети. А провода подводятся к питанию на последней стадии. Такие действия можно осуществить и в самостоятельном режиме, но для этого необходимо придерживаться установленных правил. Однако все-таки проведение данной работы стоит поручить подготовленным людям.

Видео. Как правильно проложить электропроводку в квартире?

В статье мы расскажем о том, как делается электрика в доме своими руками, схемы разводки также будут рассмотрены. Если пару десятилетий назад на электрические сети городов и даже сел нагрузки были незначительные, то сегодня картина обратная. Очень много высокомощной бытовой техники - стиральные машинки, мультиварки, сплит-системы и прочее.

Нагрузка на электрические сети увеличилась во много раз. И если у городских имеется некоторый запас, то в проводке частного дома такого нет, следовательно, увеличение нагрузки приводит к тому, что провода не выдерживают и начинают разрушаться. Следовательно, стоит вопрос о том, что электрика в квартире и доме своими руками должна не только ремонтироваться, но и меняться полностью.

Раньше делали проводку в домах по самой простой схеме - по выключателю и розетке на каждую комнату, а в современных условиях этого оказывается слишком мало - хочется и три зарядника включить, и ноутбук, и телевизор, и так далее. Чтобы самостоятельно сделать в доме проводку, необходимо знать определенные правила и стандарты, которых следует придерживаться при проведении монтажа. Также вы узнаете как делается схема проводки, как развести своими руками ее правильно и требования к ней.

Нормативные документы

Стройматериалы и вся деятельность строителей регламентируется определенными правилами и требованиями, называются они ГОСТ и СНиП. К электрической проводке в домах и сооружениях применяются также Правила Устройства Электроустановок (в дальнейшем ПУЭ). Именно этот регламентирующий документ прописывает все требования к электрооборудованию, досконально указывая, что с ним делать и каким образом. Вся электрика в квартире и доме своими руками подключается к напряжению лишь после того, как проведены все проверки на наличие короткого замыкания.

Требования к электропроводке в частных домах и квартирах

В том случае, если вы решили самостоятельно изготовить электропроводку в своем доме, необходимо внимательно изучить все требования, предъявляемые к ней. Но основное внимание следует уделять следующим моментам:

Основные компоненты электрической проводки (коробы распределительные, выключатели, розетки, счетчики) необходимо делать легкодоступными. Довольно просто монтируется проводка в доме своими руками. Электрика, правда, требовательна с точки зрения безопасности. Но все нормы можно без труда соблюсти.
Выключатели по ПУЭ нужно выполнять на уровне 0,6-1,5 метра от поверхности пола. Причем нужно обращать внимание на то, что при открытии дверей они не должны создавать препятствие. Например, если дверь открывается вправо, то выключатель нужно располагать слева. А если дверь открывается влево, то выключатель монтируется справа. Кабель необходимо прокладывать к выключателю сверху.
Розетки монтируются на уровне 0,5-0,8 метра от поверхности пола. Дело в том, что на таком уровне нужно ее располагать в целях безопасности при затоплении дома. Причем от газовой или электроплиты, радиаторов отопительных, труб (и иных предметов, имеющих заземление) должно выдерживаться расстояние не меньше 0,5 м. Ко всем розеткам провода идут снизу вверх. Именно так проводится своими руками. Схемы разводки приведены в статье.
На каждые 6 кв. м. площади комнаты должна быть одна розетка. Исключение - кухня, в которой монтируется столько розеток, сколько необходимо (исходя из количества бытовой техники, располагаемой в ней). В туалете запрещается монтаж розеток, а вот в ванной разрешен, только при условии, что имеется развязка через трансформатор (на первичную обмотку подается 220 Вольт, со вторичной снимается столько же). Установка трансформатора производится за пределами ванной комнаты.
Перед началом проведения работ нужно сделать план электропроводки, четко обозначить ее расположение в стенах. Обратите внимание, что все провода должны располагаться либо горизонтально, либо вертикально - но не по диагонали или по ломаной. Так не должна делаться проводка в доме своими руками. Схема подключения всех приборов должна учитывать эту особенность.
От перекрытий, труб и прочих препятствий должно быть определенное расстояние. Например, от балок нужно выдерживать расстояние в 5-10 см, от карнизов - столько же. От потолка нужно выдерживать примерно 15 см, от пола - 15-20 см. Если речь идет о вертикальных поверхностях, то от дверных и оконных проемов как минимум 10 см должно быть. А вот между газовой трубой и проводкой нужно выдерживать расстояние свыше 0,4 м.
Внешняя или скрытая проводка не должна прикасаться к металлическим частям каких-либо конструкций.
В случае если несколько проводов идут параллельно, расстояние нужно выдерживать между ними свыше трех миллиметров. Альтернативный вариант - прятать каждый провод в защитный короб или гофру. Так монтируется электрика в доме своими руками. Схемы должны составляться с учетом этого.
Соединять и разводить провода следует в специальных распределительных коробах. Все места соединений нужно тщательно изолировать, причем обязательно следует учитывать одну особенность - запрещается соединять медные и алюминиевые провода. Если делаете проводку из медного провода, то делаете ее всю из него, никаких участков из алюминия не должно быть.
Заземление (провода нуля в том числе) необходимо закреплять ко всем приборам при помощи болтовых соединений.

Вот такие требования запрашивает вся электрика. Своими руками схемы соединений составить можно, только если учесть все эти правила и нормы.

Проект электропроводки в доме

Первым делом вам необходимо создать проект электропроводки, именно с него и начинается все. От него будете отталкиваться в дальнейшем при проведении монтажа. Конечно, будет намного лучше, если его вам сделают опытные техники, которые не один год занимаются этим делом. Но если у вас имеется опыт, дерзайте.

Но учтите, что от того, как сделан проект, зависит ваша же безопасность. Вам обязательно нужно знать, какие условные обозначения применяются при составлении схем и проектов. Стоит отметить, что российские стандарты довольно сильно отличаются от европейских или американских, поэтому не стоит использовать зарубежные схемы в условиях нашей страны. Проектируется вся электрика в доме своими руками (схемы приведены в статье) на начальном этапе.

Рисуете план дома или квартиры, отмечаете на нем места, в которых будут установлены розетки, выключатели, люстры и т. д. О количестве электроприборов было сказано немного ниже. На этом этапе главная цель - создать схему, на которой будут обозначены все места монтажа приборов. Вторая часть - наметить места прокладки проводов по квартире. Конечно же, вам нужно знать, в каких местах будет стоять бытовая техника.

Разводка проводов

Затем производите разводку всех проводов. И если создание схемы с расположением потребителей - простое дело, на этом этапе работ стоит более подробно остановиться. Можно использовать три типа подключений и разводки:

Последовательный.
Параллельный.
Смешанный.

Наиболее привлекательным с точки зрения экономии материалов считается третий.

Делается электрика в доме своими руками (схемы смешанного типа) с максимально возможной эффективностью. Чтобы облегчить себе работу, проводите разгруппировку:

Освещение коридоров, жилых помещений, кухни.
Ванная и туалет (освещение).
Розетки в жилых комнатах, коридорах.
Розетки в кухне.
Розетка электрической плиты (при необходимости).

Обратите внимание, что это простейший вариант группировки потребителей электроэнергии. Чем меньше групп, тем меньше материалов будет израсходовано. Вышеприведенный пример - самый простой и экономичный. Можно усложнить: буквально к каждой розетке, например, подводить электропроводку. О том, как провести электрику в частном доме своими руками, вы начинаете немного осознавать.

Чтобы упростить прокладку электропроводки, ее можно монтировать под полом (для розеток). В случае с верхним освещением можно проводить монтаж в плитах перекрытий. Идеально для «ленивого» способа - отпадает необходимость штробировать стены и потолок. Причем на план-схеме данный тип проводки нужно отмечать пунктирными линиями.

Расчет тока потребления

Обязательно нужно учитывать силу тока, которая будет протекать по сети. Для этого имеется простая формула: сила тока - это отношение суммарной мощности всех потребителей к напряжению (можно сказать, что это константа, так как стандарт напряжения в нашей стране 220 Вольт). Допустим, у вас следующие потребители:

Электрический чайник мощностью 2000 Вт.
Десяток ламп накаливания, каждая по 60 Вт (всего 600 Вт).
Микроволновая печь мощностью 1000 Вт.
Холодильник мощностью 400 Вт.

Напряжение в сети 220 В, суммарная мощность равна 2000+600+1000+400, то есть 4000 Вт. Разделив это значение на напряжение в сети, получаем 16,5 А. Но если взглянуть на практические данные, то в квартирах и домах максимальное потребление тока редко когда доходит до 25 Ампер.

По этому параметру необходимо выбирать все материалы для проведения монтажа. В частности, от силы тока зависит Обратите внимание на то, что нужно брать всегда запас в 25%. Другими словами, если вы вычислили ток потребления 16 А, нельзя устанавливать предохранитель с таким же значением тока срабатывания. Нужно выбирать стандартное значение больше, нежели расчетное.

Марки проводов для использования в домах

Теперь о том, как монтируется электрика в доме. Кабель (правила ПУЭ регламентируют все его параметры) необходимо выбирать, исходя из токовых характеристик. Желательно, чтобы в доме или квартире проводка была сделана из таких материалов:

Провод марки ВВГ-5Х6. Этот провод состоит из пяти жил, каждая имеет сечение 6 кв. мм. Он широко используется для домов, имеющих трехфазную сеть, чтобы соединить осветительный щиток с основным.
ВВГ-2Х6 имеет две жилы сечением 6 кв. мм. Широко используется для домов с однофазным питанием, чтобы соединить осветительный щиток и основной.
Провод марки ВВГ-3Х2,5 имеет три жилы, у каждой сечение 2,5 кв. мм. Применяется для соединения осветительных щитов с распределительными коробками. Также от коробов до розеток.
Марка ВВГ-3Х1,5 имеет три жилы, у каждой сечение 1,5 кв. мм. Применяется для подключения выключателей и ламп освещения.
Марка трехжильный, сечение каждой жилы 4 кв. мм. Применяется для подключения электрических плит.

Подсчеты количества материалов

Теперь считаете, из каких компонентов (в том числе и мелких) состоит электропроводка в доме. Своими руками проект, разводка, монтаж, выполняется достаточно быстро. Правда, вам придется изрядно постараться как можно точнее сосчитать количество провода. Для этого, согласно плану, проходите по квартире с рулеткой. Проведя замеры, добавьте сверху метра четыре - запас лишним не будет.

На входе в дом ставится все провода из дома подходят к нему. В нем производится установка автоматических выключателей. Обратите внимание на то, что автоматы должны иметь максимальный ток срабатывания 16 или 20 Ампер. должна подключаться через отдельный автоматический выключатель. При мощности до 7 кВт используется автомат на 32 А, при большей - на 63 А.

После считаете количество распределительных коробок и розеток, ничего сложного в этом деле нет, производится это по схеме, составленной ранее. В дальнейшем вам потребуются различные «мелочи», например, изоляционная лента, наконечники, трубки, кабель-каналы, коробки, термоизоляция, и прочие. Теперь стоит поговорить о том, какими инструментами проводится монтаж проводки в доме своими руками. Схема рассмотрена довольно подробно.

Инструменты для проведения работ

При проведении всегда придерживайтесь правил техники безопасности. Чтобы не запутаться, лучше выполнять самостоятельно, если же у вас есть напарник, то помощь должна быть минимальной - подай, принеси, не мешай. Вам потребуется следующий инструмент:

Мультиметр.
Перфоратор.
Болгарка.
Шуруповерт.
Плоскогубцы.
Кусачки.
Фигурная и плоская отвертки.
Уровень.

Если вы проводите ремонт в старой квартире и параллельно меняете проводку, необходимо все кабели вытянуть, чтобы они не мешали. Для этой работы пригодится специальный датчик обнаружения электропроводки.

Разметка расположения проводов

На стене наносите метки, по которым будете прокладывать провода. Обратите внимание на то, соответствует ли правилам положение проводов. После того как наметили места прохождения электрокабелей, можно обозначить розетки, коробки, щитки и выключатели. Обратите внимание на то, что в новых квартирах под установку щитка имеется ниша. А в старых домах щиты просто крепятся к стене.

Штробирование стен

Первым делом устанавливаете на перфораторе специальную насадку и высверливаете отверстия для установки распределительных коробов, выключателей и розеток. Чтобы прокладывать провода, необходимо сделать в стенах канавки - штробы. Они делаются при помощи болгарки или перфоратора. Какой бы способ ни выбрали, грязи и пыли будет достаточно. Канавка должна иметь глубину 2 см. Что касается ширины, то ее должно хватить, чтобы уложить все провода. Как вы понимаете, разводка электропроводки своими руками - дело нехитрое, сложнее с физической точки зрения сделать монтаж.

Отдельная история с потолком. Если планируете делать навесной, то все провода просто устанавливаете на перекрытии. Это самый простой способ. Немного сложнее - сделать неглубокую штробу. И еще один - спрятать в перекрытии. Например, в панельных домах применяются такие перекрытия, в которых имеются внутренние пустоты. Поэтому хватит двух отверстий, чтобы проложить провода. И последнее - это пробивание отверстий в углах комнат, чтобы вывести провода к центральному щитку. После приступаете к закрытым (придется штробировать стены) или открытым способами.

Заключение

Самое главное в монтаже электрической проводки в домах и квартирах - придерживаться всех норм и правил по ГОСТу, СНиПу, ПУЭ. Так вы не только сможете добиться максимальной эффективности от электропроводки, но и надежности, долговечности, а самое главное - безопасности. И старайтесь применять при монтаже только качественные материалы. Например, провода желательно использовать медные - у них намного больше срок службы (лучше проводимость, меньше нагреваются).
