Столбчатый фундамент своими руками: пошаговая инструкция. Столбчатый фундамент из бетона Столбчатый фундамент под легкий дом

20.10.2023

Фундамент, являясь основанием и частью искусственного сооружения, должен оптимально взаимодействовать с природным образованием – грунтом. Что дает, возведенный столбчатый фундамент своими руками, в этом отношении? Многое: сокращаются материальные, финансовые и временные затраты, а главное – обеспечивается лучшая работа с грунтом, который глубоко промерзает, склонен к пучинистости, недостаточно устойчив (конечно, при наличии ростверка).

Главным элементом столбчатого фундамента являются опоры, устанавливаемые в точках сосредоточения нагрузок. Это обычно углы здания, несущие стены, различные колонны. Он оптимален для , из пеноблоков, СИП панелей и других легких материалов.

Частота установки столбов составляет 150-250 см, иногда бывает и реже, но тогда понадобится более мощный монолитный или сборный ростверк из различных материалов, включая бетон, железобетон, металл или дерево.

Столбчатый фундамент своими руками лучше подходит:

для постройки не тяжелого строения без цоколя;
к кирпичному дому, когда нужна основа с глубоким заложением, поскольку здесь сплошная основа неприемлема, как неэкономичная;
когда нужна меньшая осадка, нежели допускает ;
при необходимости минимизировать негативное воздействие на основание, вызванное морозным пучением;

Минимальное сечение столбов определяется материалом, из которого они изготовлены:

бетонные и бутобетонные – 0,4 м;
каменные – 0,6 м;
кирпичные над поверхностью земли – 0,38 м, при наличии забирки – 0,25 м;
бутовые – 0,4 м.

Достоинства и недостатки столбчатых оснований

Столбчатый фундамент своими руками обладает следующими плюсами:

экономичностью (доля в общей себестоимости строения составляет в среднем 18%, у других типов – 25%);
материалоемкость и трудоемкость до двух раз ниже, нежели у ленточного;
возводятся вдвойне быстрее;
надежностью («ладят» с морозным пучением в отличии почти от всех других типов);
простотой технологии возведения;
не обязательно нивелирование участка;
малым объемом гидроизоляционных мероприятий;
если спроектированы правильно, им не страшны высокое расположение грунтовых вод и пучение грунта.

Они обладают следующими недостатками:

затруднительно строительство дома с подвалом;
конструкция неглубокого заложения боится горизонтального сдвига, а потому важен очень надежный ростверк;
вариант неглубокого заложения применяется только на грунте без пучения и подвижек;
применимы только под нетяжелые строения.

Разрушение столбчатого фундамента из-за боковых нагрузок.

Из чего делается столбчатое основание

Как сделать столбчатый фундамент, и из каких материалов:

тяжелого бетона В15-В25;
железобетона (монолитного, сборного);
труб (асбоцементных и металлических) с вставленными внутрь прутьями арматуры и залитым бетонным раствором;
прочных пород древесины (например, дуба);
обожженных красных кирпичей;
бутовых камней;
бутобетона.

Столбчатое основание по показателю глубины заложения

Они подразделяются на типы от взаимного расположения глубины подошвы столба и мощности промерзшего слоя почвы:

Внимание : Мелко заложенными фундаментами также называют основания, которые по высоте не превышают 4 ширины, и передают давление на почву преимущественно посредством подошвы.

Правила возведения столбчатого основания

Опоры данного типа оснований устанавливаются по углам строения, на них опираются нагруженные конструкции, точки сопряжения с перегородками и тяжело нагруженные элементы типа колонн. Расчет столбчатого фундамента выдает частоту монтажа столбов в 150-250 см.

Столбы объединены в единую конструкцию с помощью ростверка, чтобы работать совместно. Так они лучше противостоят горизонтальным смещающим и опрокидывающим силам, и служат опорой для силовых стен.

При возведении коттеджа на данной основе, чтобы сохранить тепло внизу, исключить проникновение туда влаги и грязи, животных и птиц, делается забирка – своего рода ограждение. Она выглядит в виде кирпичной, бетонной или бутовой стенки, толщина которой 10-20 см. Если грунт пучинистый, под забирку лучше сделать песчаную подушку в 15-20 см. Также ее можно углубить в землю до 200 мм.

Этапы возведения

Здесь рассмотрен монолитный столбчатый фундамент своими руками и пошаговая инструкция по его возведению из железобетона. Предварительно изучается почва, грунтовые воды, проводится подготовка, делается опалубка, выбирается вариант заполнения бетоном.

Разметка

Поскольку такой фундамент монтируется по «точкам», все разметочные погрешности нужно минимизировать. Для этого вокруг периметра выставляют обноску с отступом не менее 100 см от «пятна». К ним горизонтально крепятся рейки из дерева с отметками всех элементов основания.

Чтобы аккуратней перенести оси, необходимо пользоваться рулеткой, а углы контролировать геодезическими инструментами. Посредством теодолита тестируется низ ям, хотя бы в определяющих местах.

Подготовка ям для установки столбов

Под основание из железобетона углубления выполняются в виде квадратов или прямоугольников. Их расположение должно точно соответствовать разметке. При глубине ямы не более одного метра она может иметь вертикальные стенки, а свыше 100 см – наклонные или укрепленные опалубкой, чтобы исключить осыпание земли.

Глубина ям должна на 25±5 см превышать низ опор и по ширине превосходить сечение опоры примерно на 0,3 м во все стороны. Это нужно для установки опалубки и ее распорок. По ширине фундамент должен превосходить этот размер стен.

Песчано-гравийная подсыпка

Любой фундамент, кроме свайного, не может обойтись без прослойки из смеси гравия и крупного песка толщиной 25±5 см с сечением вкруговую на 15±5 см больше, чем сечение столба.

Затем эта смесь пропитывается влагой и основательно утрамбовывается вручную. Поскольку подушка отлично отводит воду, то ее необходимо до заливки бетона, накрыть водонепроницаемым материалом. В результате бетонная смесь не будет терять воду.

Порядок устройства пятки

При изготовлении блочных, кирпичных и бутовых столбов, лучше, если пятка будет представлять готовое бетонное изделие, устанавливаемое на горизонтально выверенную прослойку из песка и гравия. Благодаря скошенным граням его легче монтировать.

Под монолитные столбы и подушка должна быть такой же. Она должна в два раза превосходить столб в сечении, а высота составлять 30% поперечника. Далее укладывается арматура двумя ярусами, включая и общую со столбом. В результате получится единая железобетонная конструкция.

Строительство столбов

Их часто сооружают из бетонной смеси, предварительно установив в углубление опалубочный каркас. Если стены ямы сухие и не осыпающиеся, опалубка может не понадобиться. Но стенки тогда следует обложить материалом, не пропускающим воду для предотвращения ее ухода в землю.

Вместо опалубки подойдут трубы из асбеста, керамики или металла с внутренним сечением от 100 мм. В них заливается бетонная смесь, которая вместе с трубой, и образуют опоры.

Для армирования столбов подойдут прутки диаметром 10-12 мм. С промежутком в 20-25 см их необходимо обхватывать хомутами из катанки в 6 мм или отожженной проволоки. Арматура должна выходить из верха столба на 100-200 мм для приварки арматуры ростверка.

Заполнив низ ямы бетонной смесью, с предварительно установленной арматурой, в нее можно установить свернутый в рулон рубероид, равный диаметру скважины, с высотой, соответствующей возвышению ростверка над землей по проекту. Ее верх может представлять 2-3-х слойный рулон рубероида, стянутый кольцами из отожженной стальной проволоки. При большом диаметре, чтобы рубероидная опалубка была устойчивой, ее обхватывают ограждением, соразмерным с углублением.

Если столб квадратный, понадобятся 4 арматурных прутков, если круглый – 3. Вязаный каркас лучше сварного – достигается большая прочность. Причем прутки должны окружаться слоем бетона не менее 50 мм. Это необходимо для предотвращения их окисления.

Кирпичные столбы следует выкладывать из обожженных полнотелых кирпичей марки 100 и выше, конечно, при низком уровне ГВ. Иначе они долго не простоят из-за размокания. Для кладки с перевязкой следует пользоваться раствором из цемента марки М300 и более, и постоянно контролировать вертикаль.

Используя бутовую кладку, надо пользоваться плоскими камнями, имеющими ровные грани, чтобы вертикальное давление воспринималось всей плоскостью, а не была сосредоточенной. При укладке камни тоже перевязываются, по углам укладываются наиболее крупные, а мелкими заполняют щели.

По толщине камни не должны превосходить 300 мм. При их укладке надо пользоваться раствором и производить плотную взаимную подгонку. Для заполнения промежутков подойдет и щебень с хорошей трамбовкой. Для большей прочности их можно армировать 6-мм прутами по вертикали и горизонтали через 250-400 мм. Для этих целей также подойдет и соответствующая арматурная сетка.

Внимание :Чтобы столбы были одинаковой высоты, после основной заливки их надо выровнять, пока не произошло схватывание. Ведь срезка излишков после затвердевания слишком затратная операция.

Как возвести ростверк

Дав высохнуть столбчатому фундаменту, проверяется высота и, если она недостаточная, то выравнивается с помощью цементно-песчаного микса в соотношении 1:2. Когда он высохнет, следует начинать выстраивать единый пояс. На ростверк-монолит идет бетонная смесь, заливаемая в опалубку, в которую заранее уложен арматурный каркас. Расстояние от земли до низа ростверка должно составлять 10 и более см, чтобы компенсировать пучение грунта.

Чтобы устроить сборно-монолитное основание, следует сначала скрепить монтажные петли проволочными скрутками или приваркой арматурных кусков. Далее в районе стыков делают опалубку и заливают в нее раствор бетона нужной марки. На выровненный бетонный верх укладывается гидроизоляционный материал, чтобы предотвратить быстрое высыхание и защитить от осадков. Когда ростверк наберет прочность и будет гидроизолирован, возможно возведение стен.

Гидроизоляция

Любому типу фундамента угрожает влага атмосферная или почвенная. От поверхностной влаги можно защититься отмосткой. Защитой от грунтовых вод (ГВ) служит гидроизоляция ростверка, поскольку делать ее по столбам трудно. Поэтому их лучше изготавливать из влагостойкого бетона W4, если ГВ не агрессивная и W6, когда агрессивная.

Гидроизоляцию рассматриваемого здесь элемента здания проводят одним из следующих способов:

на верх пояса и забирки наносится битум, на который укладывается рубероид и снова наносится битумная масса с укладкой еще одной полосы рубероида;
сверху укладывается цементно-песчаный микс в соотношении 1:2. После выравнивания он посыпается сухим песком 2-3 мм слоем. После схватывания цемента, он накрывается рубероидной полосой или толем.

Внимание : Столбы из бетона и бута не нуждаются в гидроизоляции: они не боятся влаги. Кирпичные же столбы подойдут только для сухих грунтов и то только после обработки пропиткой с глубоким проникновением.

Заключение

Сутью столбчатых фундаментов, являющихся разновидностью опор большинства строений, являются уходящие вертикально вниз стойки, связанные друг с другом надземным ростверком. Материалом изготовления данного основания выступают: древесина (чаще дуб), камни (природные и искусственные), кирпичная кладка и отрезки труб (асбоцементные и из металла).

Столбчатый фундамент обходится дешевле других. Его цена преимущественно определяется материалом изготовления, применяемой технологией и габаритами. Рассчитывать и строить столбчатые фундаменты необходимо на основе соответствующих ГОСТов и СНиПов.

На выбор основания под дом или другое здание влияет множество факторов. Для каждого конкретного случая может использоваться своя конструкция фундамента. На первом месте по частоте применения находится ленточная конструкция, для нестабильных грунтов обычным является свайный фундамент. Довольно просто соорудить столбчатый фундамент своими руками, который по некоторым показателям не уступает перечисленным вариантам основы. У такой конструкции есть свои разновидности и нюансы в закладке. О каждом из этих пунктов будет рассказано в статье.

Преимущества решения

За время использования такого вида конструкции фундамента пользователи и строители успели составить определенный список положительных качеств, которые были выявлены. Среди них можно выделить:

возможность самостоятельного проектирования;
относительная простота расчетов;
возможность использования на различных видах почв;
возможность использования на участках с перепадами уровня;
возможность избежать планирования участка;
высокая скорость возведения;
продолжительный срок службы;
сравнительно низкая стоимость проекта.

Возможно, эти нюансы относятся не ко всем разновидностям конструкций столбчатых фундаментов, но для классической конструкции с бетонным ростверком это именно так. Есть и свои минусы, которых значительно меньше. Одним из них является невозможность строительства тяжелых зданий, стены которых состоят из кирпича. Последний способен оказывать значительное давление на основу, что часто приводит к разрушению. Происходит это вследствие усадки, хотя в промышленных масштабах такая конструкция фундамента применяется для кирпичных зданий на грунтах с вечной мерзлотой. Другим неприятным моментом является отсутствие возможности устроить подвал или гараж непосредственно под домом, т. к. фундамент такого типа не предусматривает закладку монолитной конструкции на большую глубину.

Обратите внимание! Столбчатые фундаменты чаще всего применяются для возведения конструкций, в которых используются газонаполненные блоки или которые выполнены по каркасной технологии. Также допускается устройство строений из оцилиндрованного бревна.

Разновидности конструкций

Конструкция столбчатого фундамента во многом будет зависеть от того, под какое конкретно строение он будет использоваться. Если речь идет об обычной беседке, тогда его размеры будут значительно меньше тех, которые необходимы для бани или коттеджа. По используемому материалу виды столбчатых фундаментов можно разделить на:

монолитные с бетонным ростверком;
монолитные с деревянным ростверком;
кирпичные;
бутонаполненный;
бутобетонный;
деревянный;
монолитный из асбестовых труб;
столбчато-свайный.

Первый вариант конструкции является самым прочным. Это связано с тем, что столбы и ростверк представляют собой единую конструкцию, которая способна равномерно распределять нагрузку, оказываемую на все столбы. Такая конструкция является более затратная, чем другие, но прослужит значительно дольше. Такой столбчатый фундамент допускает строительство домов в несколько этажей по каркасной технологии или из сруба. Следующий вариант столбчатого фундамента с ростверком выполняется по схожей технологии. Его столбы также заливаются монолитным бетоном с армированием, только на них укладываются деревянные балки, которые и являются основой для стен конструкции.

Чаще всего, когда говорят о столбчатом фундаменте, то подразумевают именно третий вариант конструкции, который закладывается с использованием кирпича. В отличие от предыдущих вариантов столбчатый фундамент из кирпича довольно прост в сооружении и требует сравнительно меньших затрат. При хорошем качестве грунта, а также правильном подходе к строительству, можно добиться срока службы в несколько десятков лет. Многие старинные постройки, которые дошли до нашего времени выстроены именно на таком виде фундамента. В некоторых местностях на фундаменте такого типа возможно выстроить дом в несколько этажей.

Обратите внимание! В качестве основы для кирпичного фундамента могут быть использованы и другие виды блоков. В этом случае прочность и устойчивость основания будет полностью зависеть от качества и прочности используемого материала.

Бутонаполненный столбчатый фундамент закладывается с использованием кирпича или камня от старых конструкций. Такое решение подходит для стабильных грунтов и для участков, где нет перепадов уровня, т. к. устойчивость такого фундамента значительно ниже, чем у предыдущих вариантов. Основа конструкции из бутобетона также строится с использованием материалов, о которых говорилось выше, но связующим звеном в этом случае выступает цементный раствор. Результатом является монолитная, но не армированная конструкция.

Деревянная основа конструкции сейчас практически не используется, но все же остается актуально для местностей, где приходится поднимать строение на значительную высоту, чтобы избежать подтоплений. Это касается теплых частей света. Схожий метод использовался и в других местностях, но для правильной реализации требуется особая обработка древесины, чтобы исключить гниение и рассыхание. Столбчатый фундамент из древесины является отличным решением для дополнительных построек возле дома. Это, например, относится к террасам. Кроме антисептических пропиток, древесина также покрывается гидроизоляционным материалом. В качестве последнего часто используются битумные мастики.

Еще одним интересным вариантом конструкции является фундамент из асбестовых труб. Чаще всего он изготавливается по схожему с монолитным столбчатым решением. В этом случае трубы выступают опалубкой, в которую вставляются пруты для армирования и заливается бетонный раствор. Обычно в ход идет труба с диаметром от 20 см. Столбчато-свайный фундамент изготавливается с использованием винтовых или других видов свай. В первом случае для сооружения основы не понадобится специальной техники, если не считать бетономешалку. Винтовые сваи могут быть установлены на свое место небольшой бригадой из трех человек.

Преимуществом такого решения является большая устойчивость основы конструкции. Это связано с тем, что свая погружается на значительную глубину, которая проходит уровень промерзания и доходит до плотных слоев почвы, где и осуществляется фиксация. Конструкция с винтовыми сваями может быть использована под дом из сруба или под каркасник. Если речь идет о буронабивных сваях, которые металлическим каркасом переплетаются с бетонным ростверком, то такой фундамент применяется при возведении домов из блоков.

Разновидности по глубине залегания

Разница между фундаментами проводится не только по материалам, которые используются для их закладки, но и по глубине, на которую монтируется основа. Если говорить просто, то как и в отношении ленточных фундаментов есть два вида:

мелкозаглубленные;
заглубленные.

В первом случае погружение идет обычно на 50 или 80 см, что несколько сокращает расходы на оборудование самой основы. Используется такая опорная конструкция для зданий, которые имеют небольшой вес. Заглубленная конструкция подразумевает использования опор, которые уходят в грунт на 150 или 200 см. Что зависит от уровня промерзания. Такая конструкция более предпочтительна для участков, где наблюдается наличие пучинистых грунтов или высокая нестабильность верхних слоев. Кроме глубины залегания основы, различается и высота, на которой находится ростверк. В этом отношении выделяют:

надземные;
наземные;
заглубленные.

Надземные варианты конструкции фундамента отлично подходят для тех случаев, когда верхние слои грунта отличаются высокой степенью пучинистости. Если ростверк уложить непосредственно на грунт, то есть вероятность возникновения перекоса или повреждения. В случае сооружения надземного варианта конструкции столбы делаются большей высоты, чтобы приподнять ростверк на определенную высоту. Недостатком такого решения можно считать необходимость дополнительного утепления пола. Это связано со свободной продуваемостью пространства под домом. Обычно боковины закрываются и оставляют только небольшие продухи для проветривания.

Наземный вариант конструкции сооружается на подготовленной подушке из песка и гравия. Она размещается таким образом, чтобы быть вровень с поверхностью. С одной стороны, это исключает сильное продувание, как в случае с надземным вариантом конструкции, но с другой, для такой конструкции возникает необходимость правильного подхода к гидроизоляции. Мелкозаглубленный вариант столбчатого фундамента очень похож с аналогичным ленточным, но дополнительно в траншее подготавливаются опорные элементы в виде столбов или свай, которые утапливаются на значительную глубину. Второй и третий вариант чаще реализуется с использованием бетонного ростверка.

Основные понятия

Практически все разновидности столбчатых фундаментов имеют один принцип, по которому они устроены. Определенные нюансы важно учитывать, чтобы добиться успеха. Среди них:

подушка под столбики;
опора в виде пятки;
конструкция столбика;
расположение столбиков;
устройство ростверка.

Если речь не идет о свайных опорах, тогда под столбики обязательно делается предварительная подсыпка. Для этих целей обычно используется среднезернистый песок. Толщина самой подушки зависит от количества влаги в грунте, а также в предполагаемом весе. Достигать она может 30 см, а минимальное допускаемое значение находится в пределах 10 см. Если требуется дополнительный дренаж, тогда под столбики делается укладка дополнительного слоя из щебня, который быстрее пропускает воду, чем песок. Функциональным назначением такой подушки является равномерное распределение давления, а также снижение уровня влажности под столбиками.

Для монолитных столбиков, которые изготавливаются методом заливки, делаются подошвы, которые представляют собой небольшую бетонную плиту с толщиной до 50 см. Она по ширине и длине превосходит опорный столбик, чтобы увеличить площадь взаимодействия. Следующим нюансом такого фундамента является необходимость армирования. Если говорить о монолитном фундаменте, тогда вопросов в отношении армирования не возникает, но это также относится и к остальным вариантам. Только в этом случае осуществляется внешнее армирование, которое исключает деформацию столбиков. Чтобы влага не поднималась к ростверку и зданию, необходимо правильно подойти к вопросу гидроизоляции.

Важно правильно определить количество столбиков в фундаменте и распределить их по территории. От этого будет зависеть, каким образом будет распределена нагрузка. Вылет столбиков над уровнем земли будет зависеть от того, с каким залеганием делается ростверк, а также какой рельеф участка. В некоторых случаях владельцы домов на столбчатых фундаментах предпочитают изготавливать забирку. Это дополнительная бетонная конструкция, которая устраивается между столбиков для перекрытия подпольного пространства. Для нее также обязательно армирование. Забирка для столбчатого фундамента дополнительно укрепляет всю конструкцию.

Обратите внимание! В местностях, где возможны случаи подтопления высота столбов может достигать до 2,5 метра над уровнем грунта. Расчет ведется из того, до какого максимального уровня поднималась вода в местности.

Самостоятельный расчет

Залогом успешного завершения строительства конструкции является расчет столбчатого фундамента и подготовка проекта. Они начинаются еще до процесса подготовки и планирования участка под фундамент. Лучше если помощь по составлению проекта окажет профессионал своего дела. Благодаря этому удастся учесть все нюансы, которые касаются грунта и предполагаемой нагрузки. В расчет также берутся пожелания самого заказчика. Основным исходным параметром для составления проекта конструкции является площадь, которая отведена под строение. Следующим важным показателем является масса строения. Для правильного составления всех документов потребуется геодезическая съемка на местности и привязка будущего строения к конкретному участку.

Во время проведения проектирования будут учитываться также следующие моменты:

специфика грунта;
близость водоносных слоев;
уровень промерзания грунта;
количество этажей;
материалы для строительства;
возможные дополнительные нагрузки.

Первый и второй факторы позволят определить необходимую глубину расположения столбиков или свай для конструкции фундамента, а также их уровень над землей. Третий фактор необходим, чтобы определить ниже какой глубины должны располагаться опорные элементы фундамента. Количество этажей влияет на количество опорных элементов, а также на выбор материала для строительства. Учитываются дополнительные нагрузки, которые могут быть оказаны ветром, изменениями в грунте или осадками. Все эти факторы дают четкое понимание о количестве и параметрах для столбов будущего фундамента.

При достаточном опыте расчетные работы для конструкции можно попытаться выполнить самостоятельно. Для этого потребуется собрать все данные, касающиеся конкретной местности. Их можно найти на официальных сайтах различных служб или получить их непосредственно в службах. Во время выведения показаний потребуется знание многих формул. Но даже использование онлайн-помощников может не помочь, т. к. будут упущены важные факторы, которые можно оценить только при пребывании на конкретном участке. Если обращаться к специалистам, которые выполнили уже не один десяток подсчетов для конкретного региона, то можно быть уверенным, что они неплохо знают все нюансы грунта в местности. Кроме того, профессиональные услуги подразумевают выдачу специфических документов, которые потребуются при оформлении необходимых разрешений при строительстве.

Процесс возведения

Для каждого варианта конструкции фундамента есть свои нюансы возведения, поэтому стоит рассмотреть пошаговую инструкцию для нескольких вариантов. Первым из них станет монолитный столбчатый фундамент.

Монолитный вариант

После составления проекта конструкции приходит очередь к практическим работам. Первым делом осуществляется подготовка и разметка участка под монолитный столбчатый фундамент.

Как видно на фото выше, необходимо выполнить предварительную разметку участка, на котором будет находиться конструкция. Для этого отмечаются углы здания посредством колышков. Между последними натягивается хорошо заметная веревка или бечевка. Особая точность углов не требуется, т. к. разметка конструкции выполняется для предварительной подготовки территории к строительству.

Следующим шагом выполняется удаление верхнего слоя грунта вместе с растительностью, которая на нем располагается. Для простоты работы можно утрамбовать территорию, чтобы по ней было проще перемещаться.

Когда предварительный этап окончен, можно переходить к более точной разметке конструкции фундамента. Для этого угловые колышки выставляются точно на свои места, расстояние между ними проверяется. Также необходимо определить равны ли диагонали получившейся фигуры будущей конструкции фундамента. Если они не совпадают, то стоит выяснить, какой из углов имеет неверный угол и сместить один или несколько столбиков.

В согласии с разработанным проектом наносится разметка столбиков, которые будут смонтированы позже. Для этих целей используются дополнительные колья и веревки. Последние натягиваются в местах, где будут проходить ряды столбиков. На фото видно, что бечевка, которая натянута посередине, обозначает край столбов конструкции фундамента. Одновременно с этой процедурой делаются пометки того, где конкретно будут находиться столбики под фундамент.

Если обратить внимание на фото выше, то видно, что мастер конкретно отмечает пределы котлована под столбик. Для этого по его краям вбивается четыре отрезка арматуры, что облегчает ориентирование во время копки. К ней можно приступать сразу после разметки конкретного элемента конструкции фундамента. Это можно делать механическим или ручным способом. Все будет зависеть от качества грунта, которые есть в конкретной местности. Стандартной считается квадратная пятка с размером стороны в 40 см, но в определенных случаях она может быть увеличена до 80 см. Именно такого размера плюс зазор на опалубку должен быть котлован под столбик.

Расстояние между отдельными столбиками конструкции может варьироваться от одного до трех метров. Когда котлован под столбик фундамента готов, необходимо выполнить гидроизоляцию нижней части, куда будет заливаться пятка опорного элемента. На фото выше видно, что для этого на днище укладывается полиэтиленовая клеенка. Плотность клеенки должна быть 200 микрон. Располагается она с заворотом на стенки. Дополнительной гидроизоляцией и одновременно опалубкой конструкции служит бикрост, рубероид или схожий материал, который не имеет присыпки. Гидроизоляцию к стене можно зафиксировать посредством гвоздей или других крепежных элементов. Впоследствии она будет придавлена бетоном. Высота такой опалубки должна равняться высоте пятки, которая будет залита под столбик.

Следующим шагом при сооружении конструкции столбчатого фундамента выполняется подготовка армирующих элементов, которые будут заливаться бетоном. Для этих целей используются пруты с ребрами, которые имеют диаметр 10 или больше мм. Рассчитать элементы необходимо таким образом, чтобы пятка получилась большей по размеру, а вертикальное армирование соответствовало столбу. Высота армирования должна быть достаточной, чтобы объединить столбы с монолитным ростверком фундамента, который будет залит позже.

Чтобы было проще гнуть арматуру, можно изготовить схожее приспособление с тем, которое изображено на фото выше. Для этого используются два металлических уголка, которые прикручены к стене. При этом их длина равна длине того элемента, который будет изгибаться. Расстояние между двумя планками равняется диаметру арматуры, которая применяется для фундамента. Чтобы было проще изгибать пруты, можно использовать металлическую трубу в качестве рычага.

Чтобы обрешетку было проще собирать, изготавливаются подставки, как показано на фото выше. К вертикальной плоскости прикручивается опора, в которой делаются насечки на расстоянии прутьев арматуры, которые будут вмурованы в столбик. Дополнительно изготавливается подставка, которую можно переставлять в зависимости от длины арматуры. Ее можно видеть справа.

После этого горизонтальные элементы конструкции распределяются на равном расстоянии. Для этого используется рулетка или другое приспособление. Следующим шагом укладываются еще две вертикальные стойки, как видно на фото выше. Чтобы зафиксировать модули конструкции между собой, необходимо использовать вязальную проволоку, которая надежно зажимает их на своем месте. Для вязания можно самостоятельно изготовить небольшой крючок, который упростит задачу.

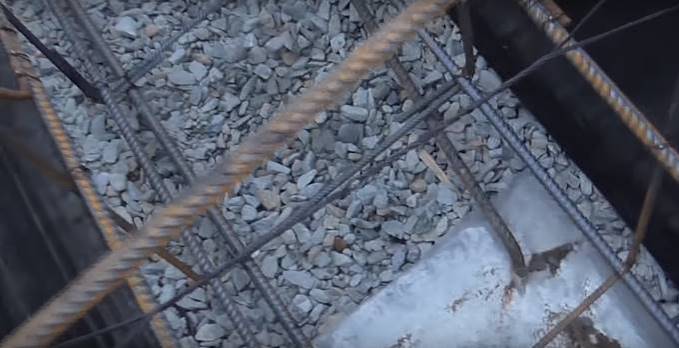

Армирование под пятку выполняется отдельно и представлено небольшим квадратом, в котором перпендикулярно уложены прутья, как это показано на фото выше. Они перевязываются во всех точках пересечения, чтобы обеспечить надежную фиксацию.

Далее выполняется подготовка опорных подставок конструкции, которые поднимут армирование под пятку и под столбик не небольшое расстояние от грунта. Это необходимо, чтобы элемент был заполнен бетонным раствором и снизу.

Армирование для конструкции пятки устанавливается на пластиковые ножки, а сверху закрепляется армирование для столбиков. Все элементы перевязываются между собой вязальной проволокой. Чтобы получилось так, как показано на фото ниже.

По готовности армирующих элементов для конструкции столбчатого фундамента выполняется изготовление опалубки для каждого столба. Для этого отлично подходит плита ОБС с толщиной больше 12 мм. Если взять материал с меньшей толщиной, то он будет выгибаться под давлением бетонного раствора. Для правильного армирования столбчатого фундамента бетон должен закрывать сетку минимум на 5 см с каждой стороны. Это означает, что длина и ширина должны быть больше армирующих элементов на 10 см. Высота может быть большей на 5 см.

Чтобы скрепить стенки опалубки под столбики между собой, подойдут подвесы для гипсокартонного профиля. Средняя часть конструкции в этом случае вырезается и остаются только перфорированные планки, которые загибаются в уголки, как это показано на фото ниже. Они прикручиваются к стенкам и объединяют их в требуемую конструкцию.

Когда все элементы готовы, они собираются в общую конструкцию, которая обеспечит качественную заливку фундамента.

Чтобы конструкция из ОСБ под столбики фундамента обладала достаточным водоотталкивающим эффектом и не разбухла под воздействием влаги из раствора, ее необходимо покрыть битумной мастикой холодного приготовления. Это делается как снаружи, так и изнутри.

Следующим шагом выполняется установка армпояса под конструкцию фундамента в подготовленные котлованы.

Разместить каркас необходимо точно посередине подготовленного котлована, чтобы раствор бетона мог свободно и равномерно заполнить пространство вокруг конструкции. Кроме того, конструкция должна быть выставлена точно вертикально по уровню. Чтобы добиться этого, можно прибегнуть к хитрости, которая показана на фото ниже.

Используется обычный пузырьковый уровень, чтобы добиться вертикального положения конструкции. После этого армирующая основа привязывается к дополнительно уложенной балке, чтобы при заливке не было смещения. Балка фиксируется грузами в виде кирпичей или других приспособлений.

Таким способом выполняется установка всех элементов, которые отвечают за стабильность конструкции столбчатого фундамента.

Далее выполняется замес бетона для конструкции фундамента. Заливка столбиков будет производиться поэтапно. Первым делом необходимо зафиксировать пятку столбика под фундамент. Достаточно делать замес для каждой пятки. Раствор для конструкции фундамента можно укладывать лопатой. Его уровень будет равняться высоте подготовленной гидроизоляции. Чтобы равномерно распределить бетон в пятке под фундамент, потребуется электрический вибратор. Он опускается в раствор, чтобы заполнить все пустоты и убрать воздух, который может ослабить конструкцию столбика для фундамента.

Осталось выждать время, за которое пятка под столбик фундамента наберет прочность. Как только это произойдет, можно приступать к установке опалубки для столбика, которая была подготовлена из листов ОСБ. Выставляется опалубка таким образом, чтобы армирование располагалось посередине.

Если выполнить заливку бетона в опалубку без ее фиксации, то это приведет к смещению опалубки и нарушению конструкции фундамента. Поэтому необходимо выполнить обратную засыпку, которая зафиксирует опалубку под столбик фундамента. Во время выполнения обратной засыпки для конструкции фундамента земля может попасть в опалубку столбика. Чтобы этого не произошло, верхняя часть конструкции опалубки под фундамент закрывается плотной пленкой, как показано на фото выше.

Дополнительно она фиксируется к опалубке посредством строительного степлера, чтобы клеенка не смещалась в процессе работы.

Для обратной засыпки можно использовать тот грунт, который был вынят во время копки котлованов для столбиков фундамента. Он аккуратно засыпается между стенкой котлована и опалубкой под столбик фундамента. После этого можно выполнить уплотнение с использованием ручной трамбовки, которую легко изготовить из бревна и небольшой перекладины в виде рукоятки.

Чтобы обезопасить всех, кто будет передвигаться по строительной площадке, необходимо закрыть торчащие прутья пластиковыми бутылками. Последние легко найти, и они прекрасно справятся со своей задачей.

Чтобы засыпка получилась плотной, можно дополнительно уплотнить ее водой, что позволит грунту просесть под собственным весом.

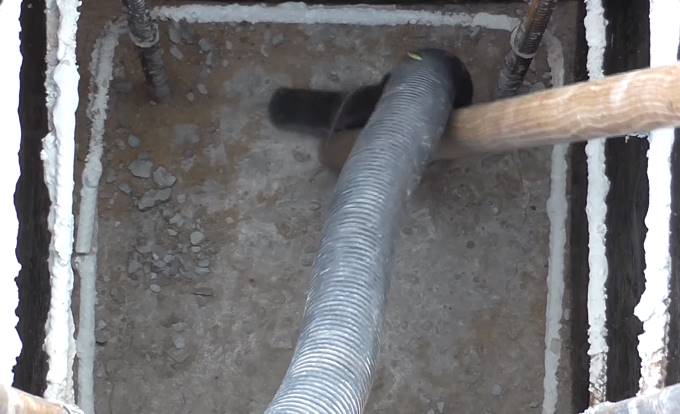

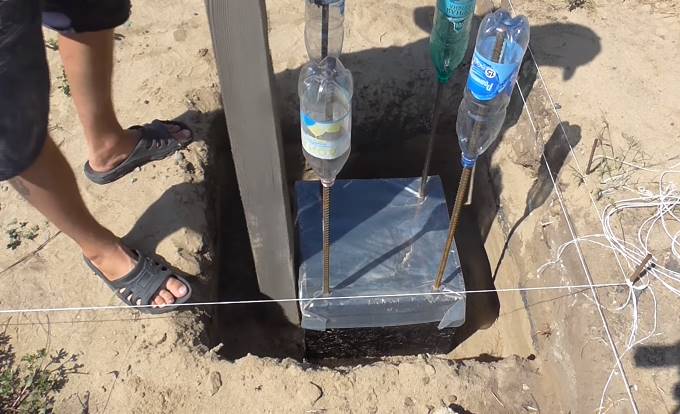

Защитная пленка снимается с опалубки под столбик фундамента. На дне конструкции остались небольшие камушки, а также другой мусор, который может помешать хорошей адгезии. Чтобы исключить это, можно убрать их с использованием обычного или промышленного пылесоса, трубка которого будет привязана к шесту, как показано на фото выше.

Перед тем как выполнять заливку следующей порции бетона под фундамент, необходимо смочить пятку под фундамент, а также опалубку. Делается это для лучшего взаимодействия между компонентами конструкции фундамента. После этого можно осуществлять заливку столбика в подготовленную опалубку. Раствор должен быть уплотнен вибратором, чтобы исключить наличие воздуха в конструкции. Чтобы в процессе набора прочности столбик под фундамент не терял слишком много влаги, необходимо надеть на арматуру фундамента клеенку, которая предотвращала попадание земли внутрь столбика.

После заливки столбиков под фундамент, можно приступить к рытью траншеи между столбиками фундамента. Траншея в этом случае понадобится для сооружения ростверка под фундамент. Ее глубина рассчитывается таким образом, чтобы разместить в ней подушку из гравия и песка. Вторая в этом случае будет составлять 30 см, а первой будет достаточно и в 15 см. При этом необходимо также определиться, на каком уровне будет находиться ростверк фундамента. Если он будет немного заглублен, тогда необходимо углубиться еще на этот уровень.

Первой укладывается песчаная подушка под конструкцию фундамент, которая хорошо трамбуется. Далее производится засыпка второй подушки под фундамент в виде щебня мелкой фракции. Его также необходимо хорошо утрамбовать, чтобы добиться равномерного распределения нагрузки от фундамента на грунт. Для этого применяется бензиновый или электрический вибратор. Работать лучше всего, располагая его перпендикулярно траншее под фундамент, чтобы не собирать щебень по краям.

Когда подсыпка для конструкции фундамента будет готова, можно переходить к сооружению опалубки для столбчатого фундамента. Потребуются обрезки деревянного бруса. Длина такого бруса для опалубки фундамента должна быть такой, чтобы он на 45 см мог быть погружен в грунт и выступать на полную высоту ростверка для фундамента. Чтобы брус было проще забивать в землю, его необходимо заострить снизу топором, как показано на фото.

После этого элемент выставляется по уровню и забивается кувалдой на требуемую глубину. Периодически необходимо проверять уровень конструкции, т. к. он может сбиться. Кроме того, это будет залогом правильной установки опалубки под фундамент.

К установленным опорам под опалубку прибивается доска. Располагать отдельные элементы для опалубки фундамента необходимо таким образом, чтобы между ними не было щелей.

От воздействия влаги доска опалубки фундамента будет деформироваться, поэтому ее необходимо защитить. Проще всего это сделать, используя полиэтиленовую пленку. Она фиксируется к доскам посредством строительного степлера.

Чтобы укрепить конструкцию опалубки, устанавливаются укосины, которые упираются в еще одну стойку. Элементы монтируются через одну стойку. Свободные стойки связываются между собой посредством вязальной проволоки, как это видно на фото ниже.

Дополнительно сверху конструкции прибиваются поперечные элементы, которые стягивают стенки опалубки фундамента между собой. Предварительно необходимо уложить внутрь армирование, т. к. потом это будет сделать проблематично.

Обратите внимание! Для армирования фундамента используется арматура с диаметром в 14 мм. При этом хомуты можно изготовить из прутьев с диаметром 8 или 10 мм.

Арматуру, которая осталась торчать из столбиков фундамента, необходимо загнуть, чтобы переплести ее с армированием для ростверка. Она привязывается к прутьям, которые уложены в опалубку посредством вязальной проволоки.

Когда все готово, можно выполнять заливку фундамента бетоном. Это проще делать с помощью бетонного насоса, который можно направлять по всему периметру фундамента. После заливки производится обработка ростверка фундамента вибратором и выравнивание мастерком.

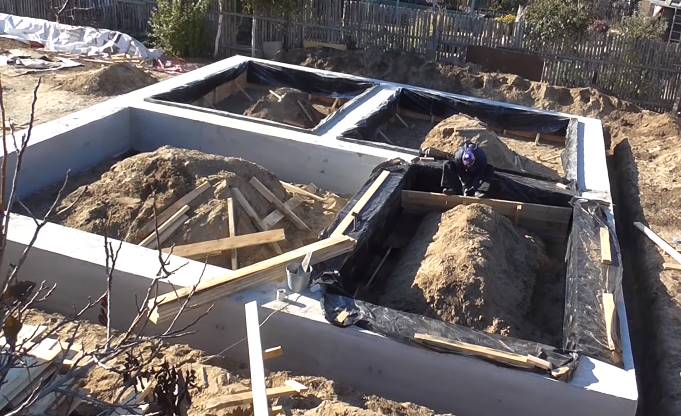

Когда фундамент наберет достаточную меру прочности, можно демонтировать опалубку и очистить фундамент от остатков грунта. Наглядно увидеть процесс монтажа конструкции этого фундамента можно в видео ниже.

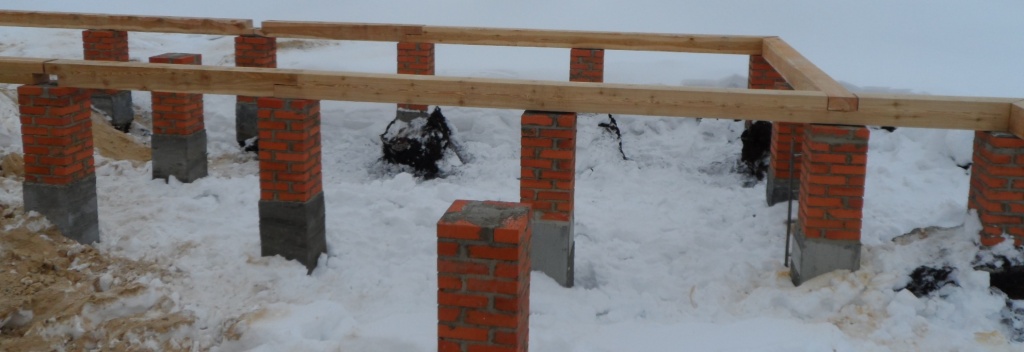

С кирпичными столбами

Этот вариант конструкции сооружается несколько проще предыдущего, но стоит понимать, что столбчатый фундамент из блоков не может быть использован под серьезные строения. Он отлично подойдет для сараев или беседок, где вес будет минимальным. Разметка под такой тип конструкции фундамента выполняется похожим образом, что и для предыдущего варианта.

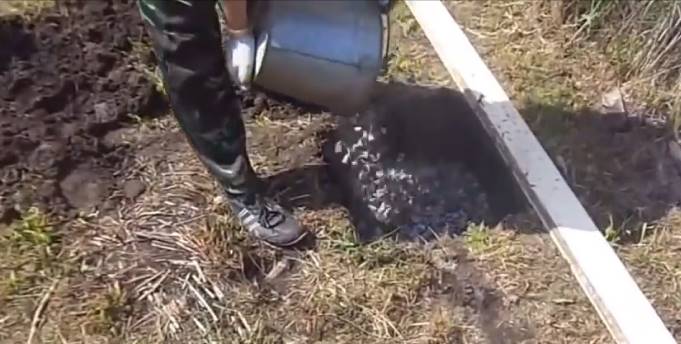

Котлованы под столбики фундамента сооружаются с небольшим запасом, чтобы опорная подушка была несколько больше площади, которая требуется для опоры блоков. На днище подготовленного приямка укладывается щебень. Его слой может достигать 20 см. Материал важно хорошо утрамбовать. Он не только обеспечивает правильно распределение нагрузки, но и отвечает за дренаж, который исключит воздействие жидкости на уложенные блоки.

После укладки щебня насыпается песок. Его слой будет составлять десять или больше сантиметров. Его важно хорошо утрамбовать и выровнять в горизонтальной плоскости.

После этого можно переходить к укладке блоков. Они выставляются по уровню и скрепляются цементным раствором. Второй ряд выкладывается перпендикулярно первому, чтобы обеспечить перевязку швов для большей прочности конструкции. Сверху на блоки укладывается гидроизоляция фундамента в виде рубероида. Она необходима для предотвращения попадания влаги на ростверк, который от нее может сгнить. В качестве ростверка для таких конструкций фундаментов чаще всего применяется деревянный брус с сечением 15 см. Он укладывается по всему периметру фундамента.

В местах пересечения конструкции производится переплетение посредством шипового соединения. На фото видно, что два бруса также могут быть соединены половинным методом. В этом случае в каждом из элементов для ростверка фундамента делается запил на половину толщины и на ширину бревна. После этого осуществляется фиксация двух элементов фундамента между собой посредством шпильки или самореза с шестигранной головкой.

Свайный вариант

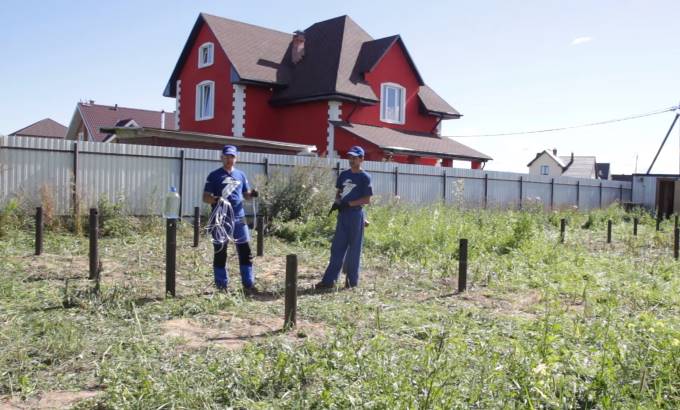

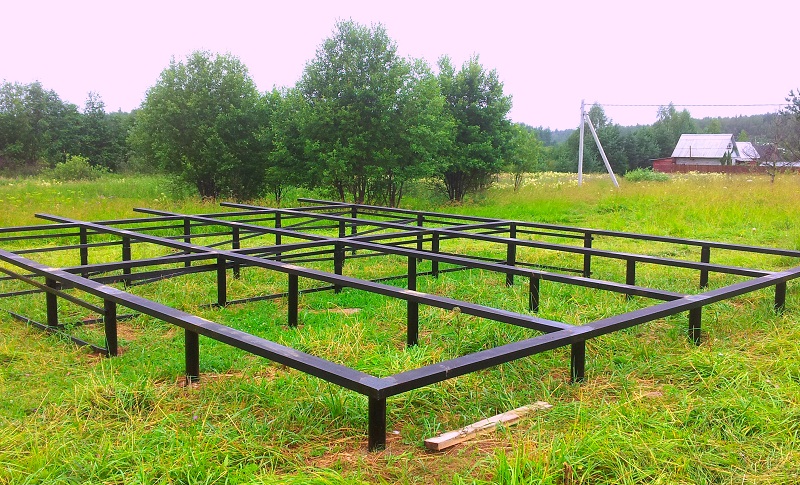

Следующим вариантом конструкции фундамента, который также можно отнести к столбчатым является свайный фундамент с ростверком. Для самостоятельного сооружения конструкции подойдут винтовые сваи, которые проще всего установить без дополнительной техники. Такой фундамент обладает достаточной надежностью и позволяет закрепиться в прочных слоях грунта. Это делается довольно просто, т. к. сваи для такого фундамента могут быть подобраны самой разнообразной длины. Вопрос будет заключаться только в удобстве их вкручивания. В некоторых случаях потребуются дополнительные помосты во время начала работ. Но чаще всего такой фундамент устанавливается без них.

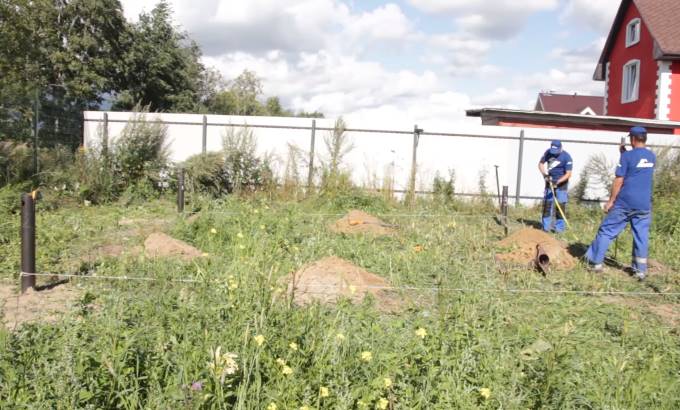

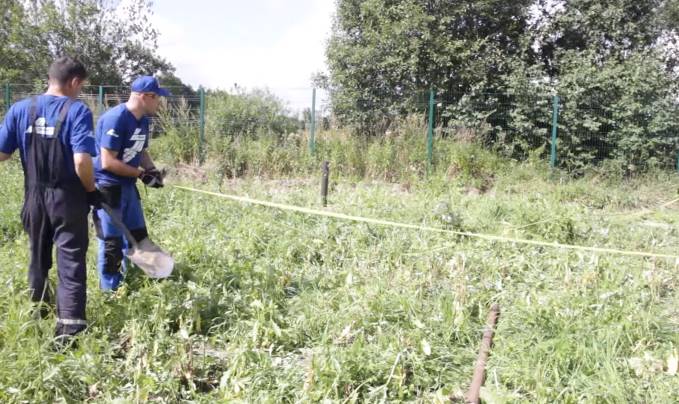

Вопрос разметки для конструкции фундамента на основе винтовых свай на начальном этапе является относительным. Это связано с тем, что отталкиваться во время работы стоит от первой сваи. Ее установка для фундамента определяется планом, на котором отмечено, как именно должен располагаться дом на участке. Необходимо выбрать любой угол фундамента, от которого будет удобно начать работу. Эта свая будет отправной точкой, на основании которой будет просто произвести остальные замеры для фундамента.

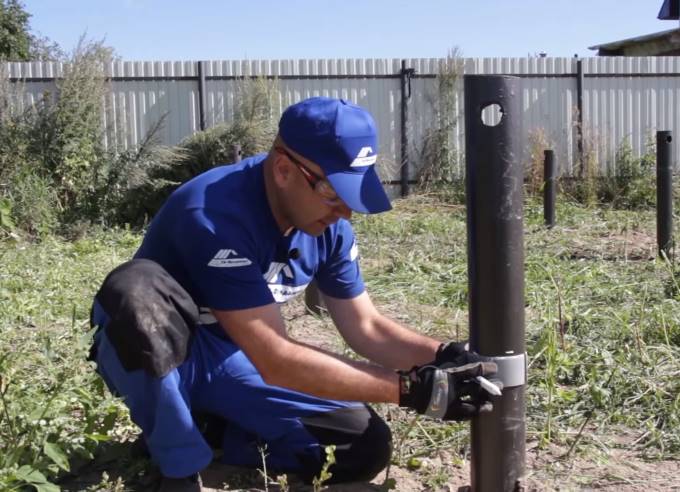

Устанавливать сваю будет проще, если для нее подготовить небольшой приямок. Обычно для этих целей хватает глубины в 30 см. Диаметр приямка делается несколько большим, чем диаметр сваи под фундамент. Выкопать его можно садовым буром, если его диаметр позволяет сделать это или обычной лопатой.

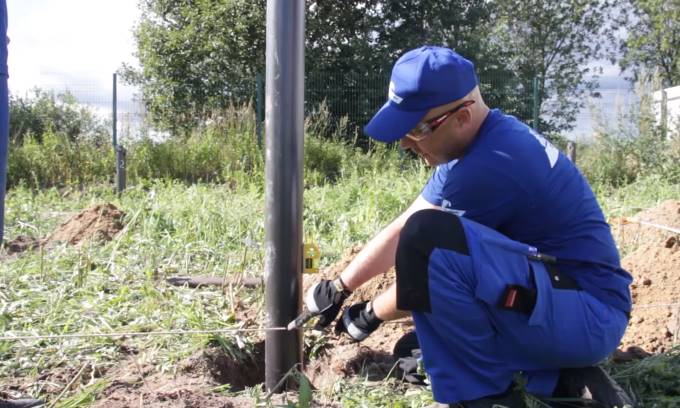

Проще будет выполнять монтаж такого фундамента, если не просто вкручивать сваю с использованием рычага, который вставляется в отверстие, а со специальным приспособлением. Можно взять напрокат муфту для свай, как показано на фото выше. Благодаря дугам, которые расположены по бокам муфты, проще передавать усилие от рычага, который находится в любом положении. При этом погружение сваи под фундамент проходи плавно. Вращать сваю под фундамент через отверстие, которое находится сверху не всегда удобно, т. к. могут быть ограничения по территории перемещения вокруг сваи.

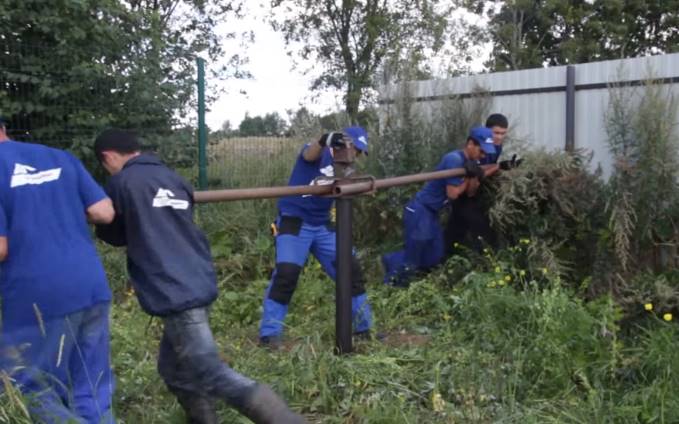

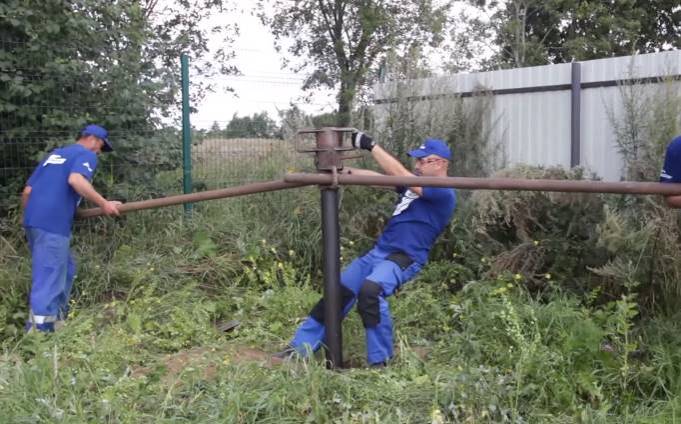

В качестве рычага, который будет использован для погружения сваи в грунт будет мало одной трубы, т. к. направление усилия, которое будет прикладываться с ее помощью может изменить положение сваи фундамента, что очень неудобно. Для сооружения конструкции потребуется минимум два рычага. Длина каждого составляет от трех метров. В некоторых случаях для правильной установки конструкции потребуются рычаги большей длины, если свая должна залегать довольно глубоко.

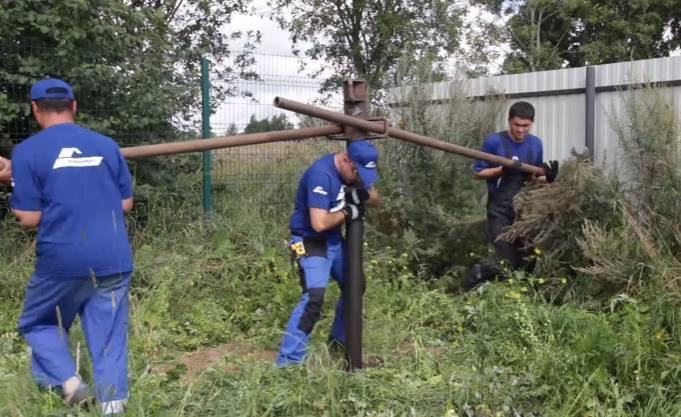

Чтобы монтаж конструкции происходил проще, потребуется, по крайней мере, три человека. Два из них выполняют воздействие на рычаги. Задача третьего на начальном этапе удерживать сваю в вертикальном положении. Пока основная часть сваи находится на поверхности, нет смысла использовать для конструкции пузырьковый уровень. Это связано с тем, что у сваи пока еще значительная амплитуда перемещения.

Обратите внимание! Толщина стенки рычага должна быть не меньше 3 мм, чтобы можно было обеспечить требуемое усилие для ввинчивания сваи.

Ввинчивание происходит по часовой стрелке. Это можно определить по тому, какое направление имеет винта на конце конструкции сваи. Как видно на фото, основная нагрузка во время вкручивания конструкции для того, кто удерживает ее в вертикальном положении, приходится не на руки, а на плече. Руки выступают помощниками, т. к. практически невозможно хорошо обхватить сваю такого диаметра. Упор поддерживается полусогнутыми ногами широко расставленным ногами.

Как только большая часть конструкции сваи будет находиться в земле, необходимо увеличить усилие, т. к. вкручивание будет идти сложнее. Для этого рычаги выдвигаются на свое максимальное расстояние, чтобы только небольшая часть цепляла дуги муфты.

Как только становится понятно, что свая заняла хорошую позицию и прочно удерживается грунтом, можно переходить к точному позиционированию конструкции по вертикали. Для этого потребуется уровень, который можно будет зафиксировать на тело сваи с магнитом. На фото видно, что уровень располагается на свае не просто так. Он размещается перпендикулярно двум опорным рычагам. Только так можно правильно отслеживать положение сваи. Для простоты слежения можно воспользоваться еще одним уровнем, который устанавливается непосредственно под рычагом.

Когда уровень находится на своем месте, позиционировать конструкцию необходимо немного другим способом. Если в предыдущем варианте свая удерживалась плечами, то сейчас ее необходимо выравнивать весом тела, направляя его в противоположную сторону от той, в которую происходит наклон сваи. Опора также осуществляется на широко расставленные и согнутые в коленях ноги.

Чем глубже будет уходить свая, тем больше придется прилагать усилий, чтобы направлять ее и вращать. Возможно, придется заручиться поддержкой еще нескольких человек, как это видно на фото.

Когда монтаж первого элемента конструкции фундамента завершен, необходимо определить точку, в которой будет находиться вторая угловая свая, которая находится на одной линии с первой. Замеры лучше всего производить по центрам окружностей. Это означает, что конец рулетки устанавливается на центральную часть трубы. Вымеряется расстояние до центра второй сваи для фундамента. Оно будет равным общей длине или ширине дома, из которой вычтена ширина одной стены. Как только расстояние определено, необходимо расположить сваи для фундамента на одной линии. Проще всего для этих целей найти общий ориентир, например, забор и расположить конструкцию фундамента на одинаковом расстоянии от него.

Вкручивание второй сваи производится таким же образом, что и первой. Но сейчас необходимо следить не только за вертикальным уровнем сваи для фундамента, но и за расстоянием, на котором она находится от первой сваи. Если в процессе возникает необходимость скорректировать положение конструкции, то действовать стоит не простым наклоном в предполагаемую сторону. На фото видно, что сваю необходимо наклонить в противоположную сторону той, в которую необходимо выровнять сваю. После этого делается два оборота сваи под фундамент, и она выравнивается до вертикального положения. Если этим не удалось добиться требуемого эффекта, тогда необходимо повторить операцию.

Когда две сваи уже находятся на своих местах, можно перейти к монтажу третьей. Точка ее монтажа вычисляется несколько сложнее, чем в первом и втором случае. Для монтажа третьей сваи конструкции столбчатого фундамента необходимо руководствоваться теоремой Пифагора. Ширина здания известна, известна также и длина, теперь необходимо вычислить диагональ или гипотенузу прямоугольного треугольника. Для этого от ширины и длины вычитается толщина стены, т. к. замер идет по центрам, и каждая цифра возводится в квадрат. Сумма получившихся чисел и будет размером диагонали. На фото видно, что одним из способов разметки третьей точки конструкции фундамента, является использование двух рулеток. На пересечении требуемых значений находится точка расположения третьей сваи.

Обратите внимание! Если в наличии нет двух рулеток большой длины, тогда можно воспользоваться бечевками, на которых отмечается необходимый размер.

После определения точки расположения третьей сваи под столбчатый фундамент, выполняется предварительный монтаж сваи в подготовленный для нее приямок. Когда она надежно встанет на свое место, необходимо произвести повторный замер, чтобы убедиться, что свая фундамента находится на своем месте. Если есть определенные погрешности, тогда выравнивать сваю фундамента необходимо способом, который приводился выше.

Когда монтаж сваи на свое место завершен, необходимо дополнительно зафиксировать ее. Для этого приямок, который был выкопан ранее засыпается грунтом. Важно хорошо утрамбовать последний, чтобы верхняя часть сваи фундамента не расшатывалась.

Четвертая свая под фундамент монтируется также с использованием размера диагонали и стены. В этом случае все показатели известны, поэтому можно воспользоваться рулетками или бечевками и осуществить вкручивание сваи под фундамент на свое место. Периодически во время вкручивания сваи на свое место необходимо проверять, соблюдаются ли расстояния, на которых она должна находится по отношению к другим сваям.

Опора всей конструкции готова, теперь будет проще произвести установку остальных свай под фундамент. Для этих целей между всеми стояками натягивается бечевка. Ее необходимо расположить как можно ближе к земле. Проще будет действовать, если между сваями фундамента натянуть две бечевки, которые обозначат коридор, в котором должны находится сваи. Каждая стена делится на две половины. Получившийся размер отмечается на натянутой бечевке и под ним выкапывается приямок для сваи будущего фундамента. Таким образом необходимо поступить по всем четырем сторонам дома.

Во время вкручивания необходимо следить за тем, чтобы отмеченная точка находилась на центре трубы сваи. Производится погружение всех свай фундамента на требуемый уровень.

Сваи под фундамент потребуются и для внутренних стен. Для их разметки можно использовать точки пересечения между линиями уже существующих свай. Для этого между сваями натягиваются веревки, которые хорошо видны. В точках пересечения, где это необходимо подготавливается приямок и вкручивается свая. При этом она должна располагаться таким образом, чтобы не натягивать веревку и не отклонять ее. Важно следить за уровнем сваи для фундамента на протяжении всего процесса вкручивания.

Располагаться свая на пересечении натянутых веревок должна так, как показано на фото выше. Веревки являются касательными, поэтому центр сваи для фундамента не совпадает с центром сваи, которая будет вкручиваться.

Как только все сваи будут установлены на свои места, необходимо произвести их обрезку по горизонтальному уровню. Это позволит правильно расположить фундамент даже на наклоненном участке. Для этой цели можно воспользоваться двумя инструментами. Одним из них является лазерный уровень. Им пользоваться проще. Достаточно расположить луч на требуемой высоте и спроецировать его на тело свай. После чего на сваи для фундамента наносится разметка и выполняется обрезка болгаркой.

Другим вариантом является использование водяного уровня. Перед использованием его необходимо хорошо выровнять, чтобы исключить какие-либо изгибы. Далее емкость, в которой находится вода для гидроуровня, устанавливается на одну из свай. Один из мастеров опускает часть трубки в емкость, а второй создает вакуум, чтобы вода под собственным давлением начала наполнять трубку.

Далее выполняется проверка работоспособности гидроуровня. Два его конца соединяются вместе и выжидается определенное время. По его прошествии жидкость в двух патрубках должна выйти на один общий уровень. Если это произошло, то можно переходить к процессу замера высоты для свай фундамента. Если нет, тогда стоит внимательно его осмотреть и выявить перегибы или места, где произошло завоздушивание.

Обратите внимание! Чем больше длина гидроуровня, тем больше времени необходимо на то, чтобы жидкость внутри него успокоилась.

На одной из угловых свай фундамента выводится точка, на которой должны находиться все сваи фундамента. К ней прикладывается одна часть гидроуровня, а вторая подносится к следующей угловой свае. Как только уровень воды успокоится, можно сделать пометку на свае, по которой будет выполняться обрезка. Таким образом метка переносится на все угловые сваи фундамента.

Чтобы отметить линию по всей площади сваи фундамента, необходимо изготовить лекало из пластиковой трубы, которое будет разрезано с одной стороны для простоты его установки на трубу. С помощью маркера чертится окружность.

Чтобы перенести линию разметки на остальные сваи, которые находятся в середине конструкции фундамента, необходимо по меткам на крайних сваях натянуть прочную леску. Она и будет указателем необходимой линии. После этого выполняется разметка маркером по выбранной точке. С помощью подготовленного лекала линия чертится по всей площади свай.

Как только разметка свай под фундамент выполнена, можно переходить к обрезке всех элементов по нарисованным линиям.

Следующим шагом является заполнение установленных винтовых свай для фундамента. Делается это не бетоном, а обычным цементно-песчаным раствором в соотношении три к одному. Раствор должен быть достаточно жидким, чтобы заполнить полость сваи. Цель такой процедуры заключается не в придании дополнительной жесткости фундаменту, а в предотвращении воздействия кислорода на внутренние стенки сваи, что могло бы привести к возникновению коррозии и разрушению фундамента. Заливка производится не до самого верха. Необходимо оставить зазор в 10 см. Он заполняется сухой смесью, которую можно приобрести в готовом виде.

Следующим этапом является монтаж оголовка на сваю. Он должен располагаться в горизонтальной поверхности. Цель оголовка заключается в удержании ростверка, на котором будут зафиксированы стены. Оголовок приваривается к свае, чтобы фиксация была максимально надежной.

Сварочные швы зачищаются и покрываются краской, которая защитит их от коррозии. Видео полного процесса сооружения этого типа фундамента есть ниже.

Резюме

Как видно, столбчатый фундамент является довольно распространенной конструкцией. Он является незаменимым вариантом в том случае, когда планируется строительство небольшого здания облегченной конструкции. Последней может выступать оцилиндрованное бревно или каркас. Во время закладки фундамента важно учитывать все особенности грунта, а также другие параметры, о которых было рассказано в статье.

У каждого типа фундамента есть свое назначение и область применения, иначе бы они не закладывались (строились). Не исключение и столбчатый, в котором нагрузка ложится на врытые в грунт или возведенные в небольших котлованах столбы. С виду это похоже на систему свай, но за внешним сходством таятся глубокие различия. Какие и в чем именно, это и есть тема настоящей статьи, равно как и сведения о том, как заложить столбчатый фундамент своими руками. В малом индивидуальном строительстве (мелкострое) это дает массу преимуществ, позволяющих сэкономить огромное количество труда и до 50% затрат на нулевой цикл, который, в свою очередь, составляет от 20% до, к примеру, для , 50% всей сметной стоимости постройки. В деньгах по сегодняшним ценам цифры выходят 6-7 значные.

Примечание: весь цикл работ по сооружению основания здания, от первого осмотра площадки до его готовности к наложению перекрытий и возведению стен, называется заложением фундамента. Изучая материалы по теме, имейте в виду, что заложение фундамента и его заглубление в грунт – вещи разные. Также не следует путать работы по заложению фундамента с величиной заложения в стены плит перекрытий, балок и перемычек. В общем, контекст, контекст и еще раз контекст.

Неожиданное качество

После Ле Корбюзье столбчатый фундамент привлекает архитекторов-авангардистов еще и своим свойством зрительно облегчать здание или наоборот, придавать ему монументальность, см. рис. Однако решения такого рода безусловно применимы только на плотных, хорошо несущих, мало обводненных и слабопучинистых грунтах; более всего домов такой конструкции строится в Средиземноморье. В РФ возводить подобные безусловно возможно в черноземной полосе и южнее, а после изысканий на месте сообразно наличным условиям – не севернее линии примерно Санк-Петербург – Нижний Новгород – Челябинск – Омск – Барнаул – Кызыл – граница с КНР.

Фундамент на столбах и его свайный собрат устроены похоже, см. рис: на столбы, заглубленные в грунт, наложен опорный пояс, распределяющий нагрузку на них. Он же образует подпол здания, может выполнять и функции цоколя, для чего снабжается отдушинами. Столбы расставляются по определенным правилам согласно расчета (см. далее), причем пролеты между ними выдерживаются в пределах 1,5-2,5 м. Больше или меньше нельзя, либо нагрузка ляжет неравномерно и вызовет такую же неравномерную осадку здания, либо опоры станут мешать друг другу нести ее, с тем же результатом.

Столб потому и столб, что приспособлен нести только сосредоточенную постоянную нагрузку, направленную сверху вниз по вертикали. Свая – столб, заглубленный в грунт на некую вполне определенную величину. В этом «некую» все и дело, но к разнице между сваей и столбом мы вернемся ниже. Пока же посмотрим, в чем они сходны: тот и другой сам не распределяет по опорам весовые и климатические нагрузки от здания, для этого нужна система дополнительных горизонтальных связей. По их устройству и характеру работы в конструкции столбчатые фундаменты разделяются на виды, см. рис:

Примечание: во всех случаях противопучинная подушка формируется в рукаве из геотекстиля, а все части фундамента, контактирующие с ней и грунтом, укутываются гидроизоляцией – 2-мя слоями рубероида на битумной мастике.

Т. наз.

Это сокращение в последнем пункте употреблено не зря. Дело в том, что столбчато-ленточного фундамента с точки зрения строительной механики и механики грунтов не существует. Свайно-ленточный возможен, но, если к ленте как несущей конструкции снизу прилепить столбы, то в смысле восприятия нагрузки они окажутся в своего рода тени и ленте ничем не помогут. При быстром промерзании во время заморозка насыщенного влагой грунта могут и повредить вследствие неравномерности пучения по глубине. Проще и дешевле будет пустить лишний бетон и земляные работы на уширение ленты или увеличение ее заглубления, смотря по местным условиям. Этого вопроса мы еще коснемся.

Плюсы и минусы

Для лучшего понимания дальнейшего, достаточно непростого, материала, целесообразнее будет последовать примеру Робинзона Крузо, записывавшего в 2 столбца горести и радости одинокой жизни на необитаемом острове. Здесь же плюсы и минусы столбчатого фундамента сведены в таблицу:

Плюсы	Минусы
Низкая стоимость и трудоемкость как следствие небольшого объема земляных работ и требуемых материалов.	Невысокая несущая способность: на обычных грунтах получить ее свыше 7 тс/столб вряд ли возможно. Фундаменты ТИСЭ (см. далее) весьма перспективны, но обещания 15 тс/опора исходят не от разработчиков данной технологии, а от ее восторженных сторонников.
По той же причине – быстрота возведения; каркасный дом на столбчатом фундаменте можно построить за лето вдвоем.	Как следствие предыдущего – непригодность для многоэтажного строительства: т.к. придвигать столбы друг к другу слишком близко нельзя (см. выше), то их под тяжелым зданием просто не поместится сколько нужно.
В большинстве случаев не требуется спецтехника, кроме бетономешалки; остальные виды работ можно выполнять ручным инструментом.	По той же причине – плохое использование несущей способности грунта: пусть он снесет и 10 кг*кв. см., городить в нем щетку из столбов смысла нет, они просто подломятся по принципу домино и дом сползет набок.
Простота расчета как следствие несложного взаимодействия элементов конструкции между собой и с грунтом.	Невозможность использования на слабых, несущих менее 1,7 кг*кв. см, грунтах, в отличие от свайного, см. далее.
По той же причине – пригодность без особых ухищрений для самых разнообразных местных условий.	Чувствительность к горизонтальным нагрузкам: если под домом тонкий слой пучащегося грунта, а под ним мощный слой плотного непучащегося, то при резком похолодании после дождей касательные напряжения способны сломать столбы.
Все по той же причине – можно не платить 30-100 тыс. руб. за рабочий проект, а ограничиться эскизным за 3-10 тыс. руб. или вовсе вытянуть бесплатный из рунета и просчитать к нему столбы, как описано далее.	Непригодность, по той же причине, для существенно неоднородных грунтов: если грунт под гумусом на участке под застройку – лоскутное одеяло из плотных суглинков и рыхлых супесей, песков, хрящеватых и гравелистых кусочков, нужно закладывать фундамент любой, кроме столбчатого.
Достаточная простота законодательного оформления, опять по тем же причинам. Пусть муниципальный инспектор стойкий, непримиримый, убежденный и прожженный взяточник, но он всегда опытный строитель. Что касается столбчатого фундамента, то одного взгляда на проект ему хватит, чтобы увидеть – будет фундамент держать дом или нет. Если грубых ошибок нет, то все-таки утвердит или напишет замечания/предписания, где нужно доработать; их оплата входит в госпошлину.	Непригодны на сильно обводненных или замусоренных грунтах и при высоком, выше примерно 2,5 м от поверхности, стоянии грунтовых вод.
Для заложения столбчатого фундамента не требуется высокой строительной квалификации, оно под силу и дилетанту.	Невозможно обустроить подвал.
Не требуется тщательная планировка стройплощадки, строительство дома на столбчатом фундаменте своими силами возможно на уклоне до 15-20 градусов (!).	Уязвимость: когда дом уже стоит на фундаменте, производить земляные работы большого объема можно не ближе двойного заглубления его столбов, а траншеи нужно копать очень осторожно.
В работе постоянно нужен всего 1 неквалифицитрованный помощник; кратковременно эпизодически – еще 2-3 таких же.	По той же причине, сложность подводки дополнительных коммуникаций.
Чрезвычайно дешевый, легкий и простой в исполнении деревянный столбчатый фундамент в определенных условиях (см. далее) может оказаться долговечнее и надежнее бетонного, кирпичного или каменного (!!).	Невозможность сооружения капитальных пристроек как следствие того же обстоятельства.
Возможность в некоторых случаях ремонта фундамента своими силами, см. далее. Ремонт фундамента сложнейшая инженерно-техническая задача, и столбчатый фундамент – единственный, которых иногда позволяет ремонтировать себя своему хозяину.	Как следствие всех указанных выше факторов – непродолжительный срок службы; 50 лет – предел.

У героя Даниэля Дефо минусов набралось побольше плюсов. У нас их поровну и для мелкостроя плюсы в общем-то весомее. Предрассудки против заложения столбчатого фундамента под жилые дома исходят еще от советских СНиП, ориентированных на массовое многоэтажное строительство, в т.ч. и в колхозах/совхозах, постепенное переселение в многоэтажки частников и, в светлом коммунистическом грядущем, полную ликвидацию индивидуальной жилой застройки. Теперешние коммунисты, кстати говоря, кто еще при уме и понимает суть своей идеи, теперь в том же грядущем обещают каждому свой дом, как Хрущев – каждому рабочему по 3 (три) костюма.

О несущей способности

Грунт считается пригодным под столбчатый фундамент, если его несущая способность не менее 1,7 кг*кв. см. Прочие грунты относятся к слабым, на них, как правило, строятся только на сваях. К слабым грунтам относятся:

Мелкий пылеватый песок.
Пухлые глины и суглинки.
Рыхлые супеси.
Все грунты органического происхождения (илистые, торфянистые), включая черноземы мощностью свыше 1 м.

Что как пучится

Морозное пучение грунта происходит вследствие замерзания в нем воды. Для столбчатого фундамента, как самого по себе легкого и компактного, кроме увеличения объема грунта важна также равномерность пучения и скорость промерзания. Какие грунты непригодны для строительства на столбах, см. в минусах таблицы. О скорости промерзания поговорим ниже. А для дальнейшего, включая расчет, приводим характеристики пучинистости грунтов:

Практически не пучащиеся – увеличение объема до 1%. Это твердые глины, мало водонасыщенные сыпучие грунты (гравелистые, крупные и средние пески), каменистые, валунные и галечные грунты с заполнением крупнообломочной фракцией свыше 90%;. Непучинистым может быть и сухой пылеватый песок, если в нем фракций мельче 0,05 мм менее 15% по массе.
Слабопучинистые – увеличение объема 1-3,5% То же, что и в пред. п., но глины полутвердые (можно копать лопатой, не прибегая к лому и кирке); сыпучие грунты, кроме мелкого пылеватого песка – средне водонасыщенные, а крупнообломочные с мелким пылеватым заполнением 10-30% по массе.
Среднепучинистые – увеличение объема 3,5-7%. Глины тугопластичные, мнущиеся с трещинами при достаточно длительном разминании, т.е. тощие, плотные суглинки и супеси. Все сыпучие грунты по пред. п., насыщенные водой. Крупнообломочные – с мелким пылящим заполнением свыше 30% по массе.
Сильно- и чрезмернопучинистые, увеличение объема более 7% – мягкие, сразу мнущиеся средне- и очень жирные глины, рыхлые суглинки и супеси, насыщенные водой мелкие и пылеватые пески. Чрезмернопучинистыми считаются грунты, пучащиеся на 9-12%. Более 12% не бывает, т.к. сама вода при замерзании расширяется именно на такую величину.

О заглублении

Все фундаменты по степени заглубления в грунт делятся на 3 категории, см. рис.:

Глубокого заглубления, или нормального заглубления, или просто – заглубленные: подошва фундамента, а у столбчатого – пятки столбов, располагается ниже нормативной (расчетной) глубины промерзания данной местности, см. рис. ниже, на 0,3-0,7 м в. Для столбчатых фундаментов можно принимать первое значение.
Мелкозаглубленные – подошвы (пяты) находятся в пучащемся слое. Для столбчатого фундамента заглубление берут от 40% расчетного промерзания на слабопучинистых грунтах до 70% на среднепучинистых.
Незаглубленные – применяются либо на грунтах практически не пучащихся, либо под достаточно легкие и упругие нежилые деревянные или металлические постройки: летние дачные дома, сараи, теплицы, уличный туалет/душ, хозблок, гараж и т.п.

Когда насколько заглубляться?

Бетонный фундамент под любой жилой дом лучше всего делать нормального заглубления: бурение 1 скважины под столб ручным буром отнимает 1-2 часа времени, и все их можно забурить за выходные. Как будет ясно из дальнейшего, столбы фундамента, даже если он с ростверком, в глубине работают каждый сам по себе. Образно выражаясь, ростверк помогает выдержать открытый бой с силами пучения, но бессилен против диверсии с подкопом.

Конкретно же это значит, что уровень грунтовых вод не должен подниматься к наинизшим точкам подсыпки под столбы ближе 1,5 м в период наивысшего стояния. Иначе вследствие случайных колебаний их уровня и, особенно, капиллярного подъема, возможен подмыв какого-то из столбов, а затем внезапное аварийное падение несущей способности всего основания по принципу домино.

Колодцы и скважины соседей верных сведений не дадут, т.к. из первого и самого грязного водоносного слоя – верховодки – воду для питья почти никогда не берут. Тут нужно или запрашивать местную (муниципальную) службу строительной геологии, или консультироваться у опытных строителей, или в разгар весны, во время майских гроз (либо в конце наиболее влажного периода в данной местности; напр., в Амурской обл. – под конец летнего паводка) производить пробное бурение на расчетную глубину промерзания + 1,7 м. Нет воды – можно строиться надежно, по-глуби.

А если есть? Тогда под тяжелое строение придется выбрать другой тип фундамента, для самостроя предпочтительнее ленточный. А под каркасный/брусовой дом, возможно, закладывать мелкозаглубленный столбчатый. Когда же это возможно, а когда нет? Действуем следующим образом:

По характеру грунта определяем степень его пучинистости; при отсутствии точных данных берем максимальную для данного типа грунта ее величину.
Умножив степень пучинистости в десятичных дробях (не процентах!) на величину расчетной глубины промерзания (РГП), получим величину пучения в единицах длины.
Дистанцию достаточно равномерного пучения берем равной 100 его величинам. Дом должен вписаться в прямоугольник соответствующего размера. Напр, РГП = 1,2 м или 120 см. Грунт – плотный суглинок, берем 7% пучения. 120х0,07 = 8,4 см. Дом размерами в плане примерно до 8,5х8,5 м при сезонных подвижках грунта здесь будет приподниматься или опускаться на такую величину без опасного перекоса.
Величину заглубления столбов берем побольше, лишь бы выдержать минимальное расстояние до верховодки.
Для легких нежилых построек на незаглубленном фундаменте берем степень пучинистости в 12% (гумус – чрезмернопучинистый); далее – по пп. 1-5.
Если предполагаемая постройка не вписывается в определенные габариты, ничего не попишешь, здесь на столбах строить нельзя.

Этот способ определения равномерности пучения может вызвать недоумение: как же так, что, грунт пучится, чем сильнее, тем равномернее? Именно так. Связано это с тем, что любая содержащая влагу почва обладает в той или иной степени т. наз. реологическими свойствами. Пучение грунта вызывается замерзающей в нем водой. Чем более ею грунт насыщен, тем дальше распространяются в нем силы пучения и он распухает как сплошная среда. Морозобойные трещины не всегда свидетельствуют, что замерзшая земля вздулась буграми. По аналогии: что однороднее – жареная картошка или пюре? А если пюре застыло, взялось корочкой, и та потрескалась, пюре ведь в деруны не превратится?

Важное обстоятельство

Т.к. площадка под столбчатый фундамент не планируется или планируется грубо, заглубление считается по столбу в наинизшей ее точке. Пяты опор, точно так же, как и вершины, должны приходиться на некую воображаемую горизонтальную плоскость. Если, к примеру, взято заглубление 1,5 м, а перепад высот на площадке составляет 30 см, то скважину под столб на самом бугре нужно бурить на 1,8 м. На практике первой бурят самую мелкую скважину, а заглубление остальных выводят точно по ней, пользуясь все самодельным нивелиром, см. рис справа.

Так в чем же разница?

Особенностей, о которых другим фундаментам, как говорится, и не снилось, накопилось уже столько, что пора бы и объясниться. Почему столб – столб, а свая – свая? Когда столб – столб, а свая – свая? Чем отличаются друг от друга фундаменты столбчатого типа?

Заглубленный в грунт вертикально стержень конечной толщины с неидеально гладкой поверхностью взаимодействует с ним как опорной площадкой (пятой), так и боковым трением. Т.е., он и упирается в грунт, и цепляется за него. Между прочим, несущая способность грунтов определяется с учетом этого обстоятельства. При морозном пучении взаимодействие усложняется, т.к. силы пучения, стремятся как вырвать сваю/столб из грунта (земля-то вспучивается вверх, вниз некуда), так и удержать его, сдавливая с боков.

Для упрощения математического описания и расчетов (если точных и подробных, то, тем не менее – зубодробительных) считают, что под столбом/сваей образуется некий воображаемый несущий конус, обращенный вершиной вверх и с постепенно расплывающимся внизу основанием. В слабом грунте, где строят на сваях, он шире и глубже, но менее плотен (векторы поля усилий меньшей величины), чем под столбом на плотном прочном грунте. Опять же образно говоря, столб более опирается на грунт, чем цепляется за него, а свая наоборот.

Но принципиальная разница не в этом. В слабых грунтах силы взаимодействия между их частицами распространяются далеко. Опорные конусы всех свай глубоко внизу сливаются в некую виртуальную поверхность, площадь которой многократно больше, чем здания в плане. Именно поэтому на сваях можно строить на века тяжелые и хрупкие каменные здания и на болоте. Шведы не строились в дельте Невы, хотя по стратегической значимости место это исключительно важное, потому как сплошная топь была. Было там мелкое легкое укрепление, и все. Пришел Петр со своей энергией, размахом, увесистыми кулаками и дубинкой – и вот, весь старый Петербург на сваях выстроен. И ничего, стоит пока.

У столбов задача другая – упростить и удешевить строительство быстровозводимых легких зданий. Прочность, скажем, железобетонной ленты, определяется ее поперечным сечением. Оно при уменьшении размеров падает по квадрату. Под легкий дом лента оказывается настолько тонкой, что может треснуть от случайной нагрузки, материал-то хрупкий. Увеличиваем сечение, чтобы хоть сама себя держала – растет объем (по кубу размеров!), а с ним затраты и трудоемкость. Тогда берем тот же, минимально необходимый объем бетона и сводим его в прочные компактные чурбачки. Поскольку главная нагрузка весовая, ставим их вертикально, вот и получились столбы. Но в болоте они ничего не удержат, коротки. А в плотном грунте будут каждый сам за себя: опорные конусы узкие, короткие и быстро теряются, прежде, чем сойдутся. Чтобы дом стоял, нужны специальные конструктивные меры и выбор пригодной площадки. Ранее изложенное касалось более второго, и теперь можно переходить к первому.

Занимаемся заложением

Фундаментные столбы, кроме уже упомянутых из железобетона, кирпича и дерева, могут выполняться из готовых бетонных блоков и бутобетона. Несущая способность всех этих материалов много выше таковой грунта, поэтому и расчет фундамента одинаков, разница только в величине опорной площади. Но технологии заложения отличаются радикально, поэтому начнем с расчета.

Расчет

Приведенный ниже приближенный метод расчета столбчатого фундамента основан на том, что боковое сцепление столбов с грунтом учитывается очень грубо и с большим запасом. На индивидуальный жилой дом небольших или средних размеров при этом получится на 2-5 столбов больше минимально необходимого их количества. Т.к. столбчатый фундамент сам по себе недорог и относительно мало трудоемок, это вполне правомерное допущение. Но оно позволяет достаточно надежно рассчитать фундамент самостоятельно, не владея специальными знаниями, что даст экономию на проектировании примерно от 30-35 тыс. руб. «По бумажке» такой фундамент также пройдет: пусть, если засомневаются, проверяют как хотят; несущая способность всегда избыточна. Собственно же предлагаемый расчет фундамента производится следующим образом:

По проектной документации определяются весовые нагрузки от конструкций здания, кровли, коммуникаций, утепления, оформления проемов (дверей, окон).
По картам районирования климатических нагрузок в РФ (см. рис. ниже) определяются расчетные величины снеговой и ветровой нагрузки.
Самостоятельно определяются эксплуатационные нагрузки – от людей, включая возможных гостей, мебели, оборудования, сантехприборов (заполненных), и все прочие, напр. от аквариума или поросенка в ванне.
Согласно СНиП 2.02.01-83 «Основания зданий и сооружений», СНиП 2.08.01-85 «Конструкции жилых зданий», СНиП II-Б.1–62 и других СниПов, на которые указанные ссылаются, вычисляется сводный вес здания, эта процедура называется сведением весов. Сущность ее в том, что все нагрузки на здание, в т.ч. боковые от ветра и снега, сводятся к наложенному на фундамент весу.
Определяется расчетная глубина промерзания (РГП) на площадке. Нижняя карта на рис. – только ориентир на максимальное значение. Желательно уточнить данные у местных геологов или строителей. На сухом пригорке и во влажной низине РГП может отличаться до 20%, что, в свою очередь, может дать соответствующую экономию материала и работы.
Определяется характер и величина заглубления столбов, как описано выше.
Для заглубления до 1 м берется несущая способность грунта в 1,7 кг*кв. см или 17 тс*кв. м, а для большего – 2 кг*кв. см и 20 тс*кв. м соответственно.
На плотных грунтах (сухих глинистых и суглинистых, каменистых, гравелистых), промерзающих менее чем на 1,5 м, полученное значение умножается на 1,15.
Рассчитывается опорная площадь столба по размерам его пяты; для кирпичных и сборных она будет равна площади подпятника, см. далее. Для бетонных набивных в скважинах, проходимых ручным буром, предельное значение – 0,28 кв. м, это скважина с диаметром ствола или камуфлетной камеры (см. далее) в 60 см.
Величина несущей способности грунта умножается на величину опорной площади, это даст нагрузку на 1 столб. Напр., для 60 см набивного столба, заглубленного на 1,2 м в Подмосковье (РГП = 1 м), получается 20 тс х 0,28 тс*кв. м = 5,6 тс на супеси и 6,44 тс на суглинке.
Сводный вес здания делится на несущую способность одного столба, таким образом получается минимальное их количество n.
От n отнимается сумма количества углов, образованных несущими стенами, и количества перекрестий несущих стен.
На остаток делится суммарная длина периметра здания и внутренних несущих стен; в результате получаем шаг расположения столбов по ними.
Проверяем его величину, она должна, как выше сказано, находиться в пределах 1,5-2,5 м. Лучше взять вилку 1,65-2,35 м, это даст возможность подогнать столбы при их расстановке, см. ниже.
Если шаг вышел более 2,5 м, добавляем 1-2 столба и пересчитываем по пп. 13 и 14. Если меньше – строить нужно не на столбах, а на ленте.
Вычисляем вес фундамента вместе с рандбалкой или ростверком, если они предусмотрены, исходя из плотности железобетона 27 тс/куб. м, дерева 8,7 тс/куб. м, а для кирпичных элементов – по 4 кг на кирпич со слоем раствора.
Прибавляем вес фундамента к сводному весу здания по п. 4 и пересчитываем все по пп. 1-17. Возможно, придется добавить 1-2 столба. Однако, т.к. несущая способность столба много больше его собственного веса, расчет почти всегда сходится за 2-3 итерации.
Распределяем столбы: под каждый угол или перекрестье по столбу, остальные – равномерно. Последнее получается редко, т.к. длины стен не кратны пролету между столбами. Тогда в наиболее нагруженных пролетах (печь, ванна и т.п.) сдвигаем пару столбов к середине ! Растыкивать ровно, а в углу – как придется, нельзя, это сильно ослабит и фундамент, и здание на нем, см. рис. справа. На этом расчет заканчивается.

Необходимые дополнения. Во-первых, к пп. 7 и 8, они с подвохом. А подвох в том, что не надо экономить на заглублении. Экономию на высоте столба существенно перекроет перерасход труда и материалов на их количество, а по п. 15 расчет может и вовсе не сойтись в пользу более дорогого и трудоемкого . Лучше уж с буром или лопатой попыхтеть.

Во-вторых, расстановку столбов по п. 18 нужно вести от наименее нагруженных и самых длинных участков к проблемным. Последний, между сдвинутыми столбами, пролет, может оказаться меньше 1,5 м, в данном случае это не страшно. Получится сдвоенный столб, работающий как одинарный, избыточность описанной методики расчета его допускает. Снова по аналогии: 1 затянутый стежок шва никто никогда и не заметит, другие к нему подтянутся. Но если затянуть весь шов (поставить столбы слишком часто), одежда или обувь разлезутся.

Если дом на склоне

При строительстве на склоне, во-первых, дом ни в коем случае нельзя ставить наискось к нему. Во-вторых, фундамент должен быть только глубокого заглубления. В-третьих, при проектировании столбы под стенами по склону сначала «разбрасывают» равномерно, как описано выше. А когда вся сетка столбов сойдется, те же столбы под стенами по склону распределяют, как показано на рис., равномерно увеличивая пролет от максимального до минимального. Если этого не сделать, дом может оторваться от верхнего поперечного ряда столбов, или сорваться с нижнего, и поползти вниз. Силы пучения, действующие на нижние и верхние столбы, при этом будут различаться в несколько раз. Поэтому под всем зданием нужна сплошная противопучинная подушка, см. то же рис.

Подготовка площадки

Контур здания размечают как обычно, с проверкой прямоугольности по равенству диагоналей и промерами сторон. Только на диагонали полагаться нельзя, т.к. у равнобокой трапеции они тоже равны! Если дом с пристройками, то размечают сначала самый большой прямоугольник, а от него уже отбивают прилежащие.

Далее следует сделать обноску, см. рис., для периметра и всех несущих стен. Козелки обноски должны сидеть в земле прочно и сами быть покрепче, от них многое зависит. Планки козелков выставляются в горизонт по шланговому уровню и, дополнительно, каждая горизонтально пузырьковым уровнем. Для фундамента с ростверком делается двухэтажная обноска. Места по скважины/котлованы столбов отмечаются отвесами, подвешенными к шнурам-причалкам, поэтому они должны быть прочными и туго натянутыми. Лучшие причалки получаются из пропиленового шпагата: он прочен, дешев и слабо провисает.

Следующий этап – выемка грунта. Для фундамента с лежачими/заглубленными ростверком или рандбалкой гумус снимают до материкового грунта (матёрки) или на величину их заглубления плюс подушка, см. рис. слева. Оно опять же, отсчитывается от наинизшей точки фундамента. Дно траншеи должно быть горизонтальным; проверять его на горизонт удобно тем же самодельным нивелиром.

Если же ростверк/рандбалка висячие, то гумус снимают в радиусе 0,5-1 м от устьев будущих скважин, смотря по их диаметру. Большее значение соответствует диаметру в 60 см. Под котлованы для кирпичных столбов гумус снимается на площади 1х1 м. Заглубление скважин/котлованов отсчитывается от уровня матёрки; пятки столбов должны находиться на одном горизонте, см. выше.

Бурение и копка

Чем шире подошва столба, тем большую нагрузку он снесет и меньшее их количество понадобится. Собственно стержень столба в мягкой оболочке диаметром 350 мм или в асбоцементной трубе диаметром 250 мм, армированный надлежащим образом, (см. далее) выдержит и 10 т, но площадь его пяты мала. В процессе заливки формируется подошва большего диаметра, см. ниже. Но, во-первых, она получится округлой и ее эффективная опорная площадь при увлажнении грунта упадет. Во-вторых, скважина нужна все равно 60 см диаметром. У крепкого хваткого мужика в незамусоренном грунте на такую уйдет не менее 4-х часов.

Скважины под столбы лучше бурить т. наз. буром ТИСЭ. Готовые они достаточно дороги; самые дешевые белорусские стоят около $100, однако бур ТИСЭ можно сделать и своими руками. Этот бур позволяет в скважине всего 250 мм диаметром сформировать подземную камеру – камуфлет – с плоским дном диаметром до 600 мм. А форма подошвы столба получается полусферической, идеальной по строймеханике. Последовательность бурения буром ТИСЭ такова, см. рис.:

Буром 1 с прижатым камуфлетным скребком бурят ствол на расчетное заглубление 2.
Приводят в действие камуфлетный скребок 3 и, вращая бур, формируют камуфлет, периодически вынимая грунт.
В скважину вставляют специальный арматурный каркас 4, см. далее.
С помощью оболочки 5 формируют опорную подошву 6, как описано ниже.
Заливают стержни столбов, также см. ниже.

Примечание: дополнительный плюс бурения буром ТИСЭ – столбы с такими подошвами можно придвигать друг к другу даже на 1,2 м. Это сразу расширяет сферу применения столбчатого фундамента вплоть до кирпичных домов с мансардой.

Что до кирпичных столбов, то их кладут в полтора или 2 кирпича. К способам кладки мы еще вернемся, пока нужно знать поперечные размеры кирпичных столбов: 38х38 и 51х51 см соответственно. Подходящих для работы размеров нужны и котлованы; не торчать же из него ногами в небеса. Для каменщика средней комплекции котлована 1х1 м почти всегда достаточно. Если заглубление столбов, с учетом высоты подпятника и подушки (вместе около 40 см) превышает 1,5 м, то для предотвращения осыпания грунта копать нужно с откосами от 4 см/м.

Столбы, рандбалки, ростверки

Столбы под фундамент состоят из пяты (подошвы), стержня (ствола), изолирующей оболочки и оголовка. У бетонных, кирпичных и деревянных столбов они выполняются по-разному. Мы начнем с бетонных как наиболее распространенных и надежных.

Бетонные

Раствор на фундаментные столбы идет обычный М200-М300. Заказывать бетоновоз особого смысла нет: бетона нужно немного, а доставка недешева и не зависит от поставляемого объема. Лучше взять в аренду бетономешалку и замесить самим. Состав, в расчете на 1 кубометр, такой:

Портландцемент М400-М600 – 300 кг.
Песок строительный – 750 кг.
Щебень средней фракции – 1200 кг.
Вода технически чистая – 150 л.

Замес также производится обычным порядком: цемент-песок-щебень-вода. Заливается бетонный набивной столб в скважину следующим образом:

Засыпают подушку, если нужно. Для столбов нормального (глубокого) заглубления чаще обходятся подбетонкой в 5-10 см прямо на грунт; ей нужно дать схватиться.
До дна вставляют оболочку, о них см. ниже, следя, чтобы выдерживалось одинаковое расстояние от нее до стен скважины.
Вставляют арматурный каркас и центрируют его, также см. ниже,.
Оболочку на треть заполняют бетоном и приподнимают на 200-300 мм; если скважина бурилась буром ТИСЭ, на указанную в его спецификации величину. Приподнятую оболочку надежно фиксируют.
Если скважина бурилась обычным буром, дожидаются схватывания бетона и еще 1-2 суток.
В том же случае производят обратную засыпку промежутка между оболочкой и стенкой скважины, плотно утрамбовывая грунт.
Заливают стержень столба с гидроуплотнением: слоями по 15-20 см, с выдержкой в 10-20 мин перед заливкой очередного слоя.
Технологический перерыв для набора бетоном прочности достаточен в 7 суток, после чего можно продолжать работу.

Примечание: использовать виброуплотнение нежелательно. Далеко не всякий вибратор пробьет вглубь на 1,5-2 м, и наконечником легко задеть за арматурину. Тогда неизбежно образование каверн с цементным молочком, резко снижающих прочность столба.

Армирование

В армировании отличие круглого столба от сваи, как говорится, все на виду: столбу обязательно нужен центральный (осевой) стержень. Сваю можно армировать, как столб, хуже не будет, только железо лишнее уйдет, а вот круглый столб по-свайному, только по окружности, нельзя.

Дело в том, что там, где целесообразно применение того или другого фундамента, боковые нагрузки на сваю приходятся более изгибающие, а на столб – сдвиговые. Попросту, горизонтальные подвижки грунта столб стараются отломать или отрезать от того, что на нем лежит. Вот им-то центральный стержень и сопротивляется со всей силой стали.

Примечание: есть еще особенность, присущая только столбчатому фундаменту; ее можно было бы и в минусы записать. Стеклопластиковая и другая композитная арматура, прекрасно работающая в лентах и сваях, для столбов непригодна. Сдвиговые нагрузки любого направления она держит не лучше бетона – расслаивается или размочаливается.

Другая особенность столба – для большей прочности число вертикальных ветвей каркаса должно быть четным: 4, 6, 8 и т.д. 2 ветки, понятно, ничего не усилят. Расстояние между вертикальными связями – 150-200 мм; шаг горизонтальных стяжек, как обычно, вдвое больше.

На вертикали идет арматура АI обычно 10-12 мм; на горизонтали – 6-мм катанка. Ее обводят вокруг диагоналей, а расстояние между вертикалями и центровку центрального стержня подгоняют подгибанием горизонталей, как слева на рис. Работа эта, надо сказать, тяжелая: попробуйте-ка согнуть катанку в петлю пассатижами или клещами! Поэтому допустимо делать из катанки кольца, соединяя концы скруткой на 3-4 витка, а стержень центрировать ее отрезками. Вяжут все 2 мм вязальной проволокой, но только и только мертвым узлом; выделен зеленым на след. рис.

Под ростверк или рандбалку из оголовка столба выпускают концы боковых стержней на требуемую длину (обычно 15-25 см), в центре на рис. выше, поэтому боковые вертикали нужно заранее отрезать подлиннее. Под деревянный венец, наоборот, выпускают центральный стержень, справа на том же рис.

Для легких хозпостроек и деревянных домов чаще всего оказывается достаточно столба в асбоцементной трубе диаметром 150 мм. В такую нужное количество арматуры уже не влезет, места для бетона не хватит или он не уляжется как следует. Тогда армируют только по центру, но не стержнем, а круглой стальной трубой с толщиной стенок от 2 мм. Диаметр трубы нужен в пределах 70-80 мм, не больше и не меньше. Тогда она совместно с твердой оболочкой будет работать как описанный выше каркас. Очень хорошо подходит 76 мм водопроводная труба.

Примечание: еще о подошвах фундаментных столбов (это очень ответственный узел) можно узнать из видео:

Видео: столбчатый фундамент – основные принципы возведения

Оболочки

Простейшая оболочка столба – труба из 2-3 слоев рубероида, обвязанного проволокой, как на рис. об армировании. Она дешева, легка и не требует дополнительной гидроизоляции. Однако при обратной засыпке грунта с трамбовкой часто мнется и не помогает работать арматуре, что для столбов малого диаметра вообще неприемлемо. Поэтому оболочки фундаментных столбов часто выполняют из труб: асбоцементных, пластиковых или стальных.

Последние могут служить столбами и сами по себе, без бетонирования. Под ростверк из швеллера (см. рис.) вроде бы наилучший вариант: трубы можно забивать в грунт, вовсе не производя земляных работ. Но вообще говоря, если трубы из обычной стали, то на пригодных для столбчатого фундамента грунтах это не вариант – трубы в них проржавеют насквозь за 15-20 лет максимум. Слабые обводненные грунты, по которым обычно строятся на сваях, как правило, кислые. Тогда на трубе быстро образуется плотная корка гидрооокиси, не пускающей коррозию дальше. На обычных же грунтах под столбы нужно брать короткие , они из спецстали. Тогда и расчет упрощается: в спецификации на сваю даются таблицы и/или номограммы, по которым сразу определяется ее несущая способность при заданном заглублении. Вот это, для фундамента с металлическим ростверком и нагрузкой на него до 8 тс/пог. м, действительно, хороший вариант на срок до 30 лет. Если же вы все-таки хотите что-то построить на стальных трубах, то учтите, что их диаметр должен быть в пределах 130-200 мм, а толщина стенки – от 4 мм для первых и от 6 мм для последних. Не соблюдя и то, и другое, рискуете тем, что труба под нагрузкой погнется или надломится.

Оболочки из пластиковых труб делают редко: они также легки и сами по себе гидроизоляция, при трамбовке не мнутся, но дороже рубероида. А главное – очень уж гладкие, совершенно не цепляются за грунт. Поэтому получить от 1 столба в пластике с обычной пятой несущую способность свыше 5 тс вряд ли возможно. Для тонких столбов применение пластика также исключается: он не создаст работающую оболочку.

Чаще всего на оболочки столбов пускают асбоцементные трубы диаметром 150-300 мм. Ворочать их и, особенно, приподнимать из скважины, тяжелее. Но они очень жестки и работают вместе с арматурой; для тонких столбов это единственно приемлемый вариант. В грунте также сидят крепко, а гидроизоляция обеспечивается обработкой битумной мастикой; лучше двукратно с промежутком в 20-30 мин, т.к. асбоцемент – пористый материал.

Зачем нужны квадратные столбы?

На первый взгляд может показаться, что квадратные в поперечном сечении фундаментные столбы – это плохо. Нужно рыть котлованы, нужно больше бетона, нужна древесина на опалубки. Однако, во-первых, при этом значительно упрощается сопряжение столбов с ростверком: с точки зрения технологии постройки, такой фундамент ничем не отличатся от свайно-ленточного. А сопряжение столбов с ростверком, надо сказать, ответственный и технически сложный узел, см. напр. ролик:

Видео: узел ростверка и столбчатого фундамента

Во-вторых, появляется еще целый ряд экономных плюсов:

Поскольку котлован широкий, можно под столб подложить готовую опорную подошву, см. ниже. Тем самым в несколько раз увеличивается несущая способность столба и соответственно сокращается их количество. Одно только это уже может перекрыть «лишние» затраты на собственно столбы.
Осевой армирующий стержень уже не требуется; выше недаром было сказано о круглых столбах. Причина в том, что в квадратном стержне любые боковые нагрузки растекаются по углам. Очень часто прочнисты эту особенность «квадратиков» проклинают, но все есть яд и все есть лекарство: в данном случае в углы заложена арматура.
Т.к. середина столба уже свободна, можно без опаски применять виброуплотнение бетона.

В целом, если задуман фундамент с ростверком, то вариант квадратных столбов следует рассмотреть в первую очередь. Для примера на рис. – чертежи монолитного фундамента с лежачим ростверком, рассчитанного на глубину промерзания до 1,2 м. При меньшей 1-2 секции столба можно убрать, но остаться должно в любом случае не менее 2-х секций. Нужно также иметь в виду, что сама балка ростверка в данном случае способна нести нагрузку не более 8 тс*пог. м, это нужно учесть, рассчитывая количество столбов и их расстановку.

Сборные готовые

Бетон – замечательный материал, но он требует правильного чередования непрерывных производственных циклов с технологическими перерывами, что при самостоятельном строительстве часто неудобно, а то и вовсе невозможно. Однако можно выйти из положения, соорудив бетонный фундамент из блоков, поставляемых на продажу готовыми. Большие блоки ФСБ (не Федеральная Служба Безопасности, Фундаментные Сборные Блоки!) сложной конфигурации и с металлическими закладными деталями нам не нужны, они предназначены для тяжелых сборных фундаментов и без крана с ними делать нечего.

Нам будет достаточно мелких ФСБ 200х400х200 мм. Столбы из них можно класть как и кирпичные, по мере наличия свободного времени. Только проще: столб в 2 блока с опорной площадью в 0,16 кв. м выдержит нагрузку до 3 т. Для легких строений этого достаточно, поэтому перевязка швов сводится к повороту рядов на 90 градусов относительно друг друга, слева на рис.

Особенность кладки из блоков – кладочный раствор нужен очень сухой, вязкий, с минимальным количеством воды, чтобы прочность шва была сравнима с прочностью блоков. Практически, нужно работать с раствором максимально сухим, с каким только умеете. Вдруг получился пересушенным – разбавлять водой ни в коем случае нельзя! Выбрасывать замес – не круто, простите, противоречит профессиональной этике. Нужно ребром кельмы рубить лепешку раствора мелко-мелко вдоль и поперек, как повару мясо на пожарские котлеты, и одновременно распределять его ровным слоем по площади.

Под строения посолиднее столбы кладут на подпятниках, в центре и справа на рис. На подпятники берут чаще всего готовые основания колонн, справа на рис. Их высота достигает 1 м, так что часто возможно сразу же заливать ростверк или укладывать рандбалку. Опорная площадь достигает 4 кв. м, а сужение кверху обеспечивает противопучинные свойства, см. ниже, так что и без большого заглубления под тяжелое строение нередко возможно обойтись.

Помимо кладочного раствора (он такой же, как и в пред. случае), у блоков из подошв колонн есть еще особенности. Первая – без грузоподъемной техники все-таки не обойтись, тяжелы. Вторая – также слишком тяжелы для песчано-гравийной подушки, поэтому подушку делают бетонную; фактически – утолщенную подбетонку. Ее скосы передают давление столба в стороны, без чего очень тяжелая подошва может начать тонуть в промокшем грунте, как в болоте. Оно потому и болото, что напрочь реологическое. А трапециевидная в разрезе жесткая подушка действует подобно мокроступам.

Наконец, продаются и готовые столбы для фундаментов, см. рис. слева. Левый – обычный; в центре – противопучинный, справа – для грунтов, подверженных горизонтальным подвижкам. Эти столбы уже легче, их можно поднимать ручными талями и кантовать вдвоем. Выпускаются разной высоты под разное заглубление. Опорная площадь – порядка 0,5-0,65 кв. м, что очень хорошо. Но что не очень хорошо, готовые столбы, особенно противопучинные, болгаркой в размер по высоте не обрежешь. Поэтому перед бурением приходится тщательно планировать площадку, что трудоемко и накладно. В целом, вариант хороший для мест с неглубоким промерзанием, но не бюджетный.

Попутный вопрос: а почему пирамидальный столб – противопучинный? Потому, что пучащийся грунт не только выталкивает столб вверх, но и давит на него с боков. Если наклонить боковые грани внутрь, то по правилу параллелограмма из школьной физики возникнут силы, уменьшающие выталкивание. Однако тогда нужно сделать вокруг столба и противопучинную засыпку, она будет своего рода демпфером, распределяющим боковое давление и не позволяющим силам пучения (а их величина огромна) разорвать столб, см. рис. справа. Несущая способность столба при этом уменьшится на 7-10%

Сборный ростверк для бетона

В целом последовательность заложения столбчатого фундамента с ростверком отображает рис. Нижний ряд изображений на нем может оказаться довольно-таки каверзным и для опытного строителя. Если ростверк лежачий или заглубленный, то ничего страшного: технология заложения полностью совпадает с таковой для ленточно-свайного фундамента: столбы можно делать круглыми и заливать все сразу, см. слева на след. рис. Нужно только не забыть о противопучинной подушке с засыпкой.

Если же ростверк висячий, то, во-первых, нужна прочная опалубка из качественной древесины, справа на том же рис. Во-вторых, дожидаться полного набора прочности столбами и уж потом заливать ростверк, нельзя, получится не ростверк, а рандбалка. В общем, чем «мокрее» столбы ко времени заливки ростверка, тем прочнее все вместе будет в конечном итоге. Но тогда залитый в опалубку бетон своим весом может просто обрушить еще не набравшие прочности столбы. Нужно или подкреплять опалубку подпорками, но тогда земляпод ними может податься и верхняя поверхность ленты перекосится до неисправимого значения, или угадывать промежуток времени (весьма небольшой), когда заливать уже можно и еще не поздно, что требует немалого опыта.

Для зданий вплоть до кирпичных с жилой деревянной мансардой выход из положения возможен в виде сборного ростверка; чертеж – на рис. ниже. В перемычках, готовых или самодельных, предусматривают стальные закладные под монтажные скобы и проемы под вертикали каркаса столбов, см. врезку слева вверху на рис. Далее:

Укладывают перемычки и соединяют их на сварке монтажными петлями; в простейшем случае это прямые отрезки арматуры.
Делают опалубку по бокам.
Заливают бетон М200 на высоту 80-100 мм над петлями.
Когда бетон схватится, укладывают в опалубку армирующую сетку из арматуры АI диаметром 8-10 мм, с размерами ячеи (100-150)х(100х150) мм. Расстояния концов арматуры от краев ленты – обычное, 50 мм.
Приваривают к сетке выступающие концы арматурного каркаса столбов.
Заливают тем же бетоном еще на 100-120 мм.
После полного набора прочности (от 20 суток, поверхность должна на это время накрываться пленкой и периодически немного увлажняться) возводят стены.

О фундаментах ТИСЭ

ТИСЭ значит Технология Индивидуального Строительства Экологическая. Разработана в России, рассчитана на мелкий малоэтажный самострой. Специалисты-строители, особенно ортодоксы и буквоеды, полагающие, что строить должны только имеющие диплом или профудостоверение по специальности, к ТИСЭ относятся настороженно, и в сводах строительных правил и норм ТИСЭ можно не искать. Но строят по ТИСЭ немало, дома стоят хорошо. Надо полагать, что, пройдя испытание временем (ортодоксы по-своему правы, в доме-то людям жить), ТИСЭ займет подобающее ей место среди строительных технологий.

Что касается фундаментов, то здесь изюминка ТИСЭ – тот самый ручной бур с камуфлетным скребком, о котором уже сказано. Он позволяет с минимальными затратами труда, объемом земляных работ и нарушением структуры грунта получить довольно большую опорную площадь столба. Достаточно сказать, что по существующим технологиям камуфлетные камеры в скважинах формируются взрывом. Причем получаются они сферическими, далеко не идеальными с точки зрения несущей способности.

Вторая особенность фундаментов ТИСЭ – универсальность. Их можно закладывать на любых грунтах, кроме пригодных только для свай (илистые, торфянистые, переувлажненные пески и т.п.) на глубине промерзания до 1,2 м без перерасчета и изменения конструкции. Фундаменты ТИСЭ выполняются свайно-ленточными и столбчато-ростверковыми. Их часто путают, но разница ясно видна на рис; там же врезке вверху справа – рабочий наконечник бура ТИСЭ:

Свайно-ленточные (слева)	Столбчато-ростверковые (справа)
Для грунтов обычной структуры по вертикали: гумус-суглинок-супесь-песок. Пригоден и для других неоднородных по глубине грунтов. Скважины свай – без камуфлета.Сваи – обычной конструкции: армирование по окружности с поперечными связями.Сваи устанавливаются на песчаной подушке.Для армирования свай и ленты допустимо использование стеклопластиковой арматуры.При заливке свай используется виброуплотнение.	Для грунтов, однородных по глубине: щебнистых, гравелистых, хрящеватых. Слой гумуса в них часто плохо выражен, т.к. в хорошо проветриваемых и промываемых ходах между твердыми включениями корням и червячкам-букашкам и так привольно.Скважины под столбы – с камуфлетной камерой.Столбы – с полусферическими подошвами.Армирование столбов – мощная центральная труба и 2 узкие высокие П-образные скобы с отогнутыми концами из арматуры диаметром 8-10 мм. Скобы образуют 4 вертикальные ветви, которые соединяются поперечными связями из 4-6 мм проволоки с шагом 300-400 мм.Столбы заливаются без подушки, непосредственно на грунт.Оболочка столбов – мягкая или пластиковая, т.к. тяжелая асбоцементная или стальная продавит еще не застывшую подошву.Заливка столбов – без теперерыва: До дна вставляют оболочку. - Устанавливают арматурный каркас, чтобы «усы» скоб как бы защелкнулись в выемке дна камуфлета. - Заливают бетон на 1/3 высоты оболочки. - Оболочку приподнимают на высоту, указанную в спецификации на бур, и надежно фиксируют. - Заливают остаток столба с гидроуплотнением (послойно), как описано выше. После схватывания столбов выжидают 7-14 дней, смотря по погоде, и формируют ростверк. Он может быть и висячим, как на рис., и лежачим, и заглубленным.

Свайно-ленточные (слева)

Столбчато-ростверковые (справа)

Для грунтов обычной структуры по вертикали: гумус-суглинок-супесь-песок. Пригоден и для других неоднородных по глубине грунтов. Скважины свай – без камуфлета.Сваи – обычной конструкции: армирование по окружности с поперечными связями.Сваи устанавливаются на песчаной подушке.Для армирования свай и ленты допустимо использование стеклопластиковой арматуры.При заливке свай используется виброуплотнение.

Для грунтов, однородных по глубине: щебнистых, гравелистых, хрящеватых. Слой гумуса в них часто плохо выражен, т.к. в хорошо проветриваемых и промываемых ходах между твердыми включениями корням и червячкам-букашкам и так привольно.Скважины под столбы – с камуфлетной камерой.Столбы – с полусферическими подошвами.Армирование столбов – мощная центральная труба и 2 узкие высокие П-образные скобы с отогнутыми концами из арматуры диаметром 8-10 мм. Скобы образуют 4 вертикальные ветви, которые соединяются поперечными связями из 4-6 мм проволоки с шагом 300-400 мм.Столбы заливаются без подушки, непосредственно на грунт.Оболочка столбов – мягкая или пластиковая, т.к. тяжелая асбоцементная или стальная продавит еще не застывшую подошву.Заливка столбов – без теперерыва:

До дна вставляют оболочку.
- Устанавливают арматурный каркас, чтобы «усы» скоб как бы защелкнулись в выемке дна камуфлета.
- Заливают бетон на 1/3 высоты оболочки.
- Оболочку приподнимают на высоту, указанную в спецификации на бур, и надежно фиксируют.
- Заливают остаток столба с гидроуплотнением (послойно), как описано выше.

После схватывания столбов выжидают 7-14 дней, смотря по погоде, и формируют ростверк. Он может быть и висячим, как на рис., и лежачим, и заглубленным.

Для легких домов

Фундаменты ТИСЭ пригодны для дома площадью в плане примерно до 150 кв. м, этажностью до 2, в т.ч. и для дома кирпичного. Автор технологии гарантирует несущую способность 1 опоры на обычных в средней полосе грунтах до 11 тс; однако, если площадь здания позволяет разместить нужное количество столбов, то, пока ТИСЭ не апробирована полностью, лучше в расчете ограничиться 7-8 тс на столб.

Быстровозводимые каркасные дома и дома из газобетона можно строить и на фундаментах полегче и подешевле, чем ТИСЭ. Для примера на рис. – схемы устройства бетонных фундаментов под каркасный дом с теплым полом и газобетонный с вентилируемым фасадом. Эти фундаменты – малого заглубления; несущая способность 1 столба – около 4 тс.

Кирпичные

У кирпичных фундаментных столбов перед прочими всего одно преимущество: из можно класть постепенно, по мере наличия свободного времени. Но после появления бетона и оно «съедено» блоками для сборных фундаментов. Тем не менее, если вы хотите построить настоящую по всем правилам, русскую баню, то технологию заложения столбчатых фундаментов из кирпича придется освоить. Она не так уж сложна, но кое в чем отличается от способов кладки стен.

Первое, под столб нужно подложить бетонный подпятник, это же позволит увеличить опорную площадь столба, см. рис. Если грунт достаточно сухой и плотный, можно не брать готовую плиту, а залить подбетонку прямо на грунт, без подушки. Но класть столб прямо на земле или по песку недопустимо.

Затем, кирпич – материал пористый, гигроскопичный. Поэтому под столб нужно заранее подложить лист гидроизоляции размера такого, чтобы им впоследствии укутать столб целиком; это тоже показано на рис. Самый же столб, когда кладочный раствор застынет, обрабатывают битумной мастикой.

По той же причине на столбы годится не любой кирпич. Нужно брать пережженный железняк, как более плотный и мене пористый; разумеется, не вздутый и не покоробленный. Его отличают от обычного по темному цвету и четкому, резкому и короткому, звуку при простукивании. Красный звонкий кирпич высшего сорта отлично пойдет на стены, но не на фундаментные столбы. Еще лучше клинкерный кирпич, но для бюджетной стройки это дорогое излишество.

Далее, класть фундаментные столбы по-заборному, как на рис. слева – грубая ошибка. И замуровывать стальную трубу в бетонную сердцевину «для прочности» тоже толку не будет. Заборный столб не испытывает длительного давления со всех сторон и вверх его ничто не тянет. Чтобы не вдаваться в требующие специальных знаний тонкости, ветер, терзающий полотно забора – своего рода гусар: налетел, порубил, отскочил. А грунт тогда – линейная пехота: прет медленно, но неотвратимо. Поэтому класть столбы для фундамента нужно с 3-х рядной перевязкой швов; как ее выполнить для столбов в полтора и два кирпича, показано на рис.

Тем не менее, у кирпича в составе фундамента обнаруживается полезное качество: из него можно сложить рандбалки под легкий деревянный дом, не затевая бетонных работ и не тратясь на готовые монолиты. Устройство кирпичных рандбалок показано на рис. справа. Столбы под них, если стройка вовсе уж бюджетная и по выходным, лучше сделать из бутобетона: камень-наполнитель недорог, а раствора нужно немного, на крайний случай его можно замесить и лопатой в корыте. Хотя бетономешалка, разумеется, лучше во всех отношениях, кроме платы за аренду.

Банный фундамент

Если речь идет о финской бане, то какого-то особого фундамента под нее не требуется. Сауна, вероятно, потому и разошлась так широко, что непритязательна к конструкции банного помещения, лишь бы тепло держалось. В продаже есть и квартирные мини-сауны с электроподогревом, и ничего, сами скандинавы берут их себе охотно.

Не то – баня русская. Настоящая, исконная, кондовая. С ядреным паром и наддачей квасом. Финны – заядлые банщики, попарившись в такой, признаются: да, нашей до вашей далеко. Только построить вашу трудно и не везде можно. В этом они правы.

Не касаясь выбора места и особенностей самой банной избы (их – хоть отбавляй) приводим просто схему устройства фундамента для бани в деревянном срубе; подушка под столбами и забиркой условно не показана. Кирпич на него нужен только ровный железняк, столбы – в 2 кирпича, забирка – в кирпич. И еще 2 условия: без должной досыпки подпола и подготовки пола из мерного горбыля с промазкой глиной (на рис. показаны), оптимального микролимата, то бишь ядреного пара, не будет.

Деревянный

На кирпиче в старину стоились те, кто побогаче. А простой люд на фундаменты пускал мерные чураки из сосновых и дубовых бревен (стулья) диаметром в пядь и более, это от 18 см. И удивительно – избы стояли по 150-300 лет. Дело в том, что строиться под жилье и хознужды старались на непригодных для возделывания кислых почвах; они чаще всего излишне обводнены. В таких условиях дерево становится мореным и держится столетия. Устройство деревянного столбчатого фундамента показано на рис.

Стулья и плахи под них вырубались только топором, чтобы не мочалить торцы пилой. Сейчас кажется невероятным: как это, только топором вырубить ровный и гладкий перпендикулярный торец? Но Кижи свидетель: наши пращуры этим нехитрым инструментом еще и не то вытворяли.

Перед использованием стулья и плахи подвергались, чтобы сразу не пошла гниль, обжигу над огнем (не в огне!). Заготовки периодически поворачивались, пока не образовывалась обожженная корка около 1 см. толщиной.

В наши дни, вдруг дешевейший деревянный фундамент понадобится, таких сложностей не надо. Пилить заготовки и сбивать плахи (теперь уже – щиты) из досок можно. Однако все готовые детали нужно по отдельности обработать биоцидами, а затем, на расстеленной полиэтиленовой пленке, хорошенько (лучше всего – до просачивания насквозь) пропитать с торцов водно-полимерной эмульсией. Детали ставят вертикально, пропитывают торцы, затем переворачивают и пропитывают противоположные. Сушат в тени неделю, а затем так же, и дополнительно с боков (по образующей) обрабатывают битумной мастикой.

Еще один вариант деревянного фундамента, теперь уже незаглубленного, пригоден для легчайших дачных строений: летнего домика, туалета, душа, хозблока. Как он устроен, видно на рис; надо полагать, что пояснений к нему не требуется. И в случае нужды, строение можно передвинуть, или погрузить на транспортер и перевезти.

Саморемонт

Ремонт фундамента – всегда сложнейшая задача для строителя. Однако только столбчатый (подчеркиваем – только и только столбчатый!) в отдельных случаях (еще подчеркивание – в отдельных!) позволяет устранить некоторые свои изъяны и хозяину-умельцу. Во-первых, мелкие, не нарушающие целостности столбов, щербины. Скажем, лихой бульдозерист наехал лопатой, кусок отлетел и арматурина показалась. Тогда выручит ремонтная опалубка, см. рис. Если дефект низко, столб обкапывают, чтобы верхний край опалубки оказался под ним. Затем опалубку собирают вокруг столба и, подпирая снизу, понемногу подвигают вверх, одновременно заполняя выщербину ремонтным раствором.

Примечание: ремопалубку Б используют для ремонта столбов, поврежденных до постройки здания. Для ремонта круглых столбов под зданием пользуются круглой опалубкой В, разъемной и стягиваемой хомутами-удавками.

Во-вторых, замена столба, потерявшего целостность. Своими силами это возможно только для столбов, расположенных по периметру, с помощью все того же бура ТИСЭ, и только для легких быстровозводимых деревянных строений. Как это делается – показано на рис.

Особенности, суть которых в том, что вместо поврежденного теперь будет сдвоенный или строенный столб:

На период ремонта все жильцы должны быть отселены, а ценное имущество эвакуировано.
Длину оболочки заменяемого столба нужно рассчитать, и подогнать ее в размер до подъема под венец точно: столб должен встать на место впритык.
Если меняется угловой столб или столб, пролеты по обе стороны которого равны, для ремонта ставят 2 столба симметрично по обе стороны от поврежденного.
В противном случае столб-заменитель ставится со стороны большего пролета; если величина меньшего позволяет, то там ставится и второй столб-заменитель.
Поврежденный столб, если его арматура не покорежена или поддается исправлению, ремонтируется с помощью ремонтной опалубки и остается на месте.
Столбы-заменители после ремонта основного не удаляются.
Весь засыпаемый обратно грунт тщательно утрамбовывается.

Об ошибках

Чтобы верно что-то сделать, не имея большого опыта, мало знать, как надо делать. Нужно еще знать, как делать не надо. Поэтому напоследок предлагаем еще ролик об ошибках при заложении фундаментов:

Видео: ошибки при заложении столбчатых фундаментов

В заключение

Столбчатый фундамент действительно дешев и мало трудоемок по сравнению с остальными. Но он и коварен. Не по своей вине, а потому, что очень чувствителен к механике грунта под ним. Кто даст гарантию, что она не изменится за время эксплуатации здания? Вырубят или насадят поблизости лес, построят скотный двор – через 2-5 лет в грунте начнет что-то, да меняться.

Поэтому столбчатый фундамент можно однозначно рекомендовать только для легких строений преимущественно дачно-гаражного типа, не предназначенных для постоянного проживания.

Что касается жилых домов на столбчатом фундаменте, то, во-первых, детям и внукам они достанутся, только если построены на подходящем грунте и в благоприятных природных условиях. Если же строиться на поколения, то уместно по аналогии вспомнить непреложное правило кредитования: брать в долг нужно в той валюте, в которой зарабатываешь. Иначе можно, как говорится, попасть по полной, что сейчас и наблюдается массово.

Для застройщиков, стесненных в средствах, существует правило не менее непреложное: на фундаменте экономят в последнюю очередь, а крайне желательно вовсе не нем не экономить. Лучше уж распланировать дом поменьше и построиться на ленте или на плите. Они в дальнейшем, если с финансами как-то образуется, позволят сделать пристройки, а вот столбчатый фундамент – ни в коем случае.

В общем, выбирая тип фундамента, нужно очень крепко подумать. И мы будем считать свою задачу выполненной, если материал данной статьи поможет вам принять верное решение.

В статье мы рассмотрим столбчатый фундамент дома, опишем столбчато ленточный фундамент (столбчатый фундамент с ростверком). Расскажем в каких случаях наиболее применимо возведение столбчатого фундамента. Отдельными частями описаны устройство столбчатого фундамента, рекомендации и ошибки при установке столбчатого фундамента.

Общие сведения о столбчатых фундаментах.

Этапы подготовки и технология изготовления столбчатого фундамента и ленточного фундамента во многом схожи. Поэтому общие положения характерные для изготовления фундаментов (оценка грунтов, глубины промерзания, наличия грунтовых вод и коммуникаций, подготовительные работы, установка опалубки, заливка бетона, возможные ошибки при проектировании и возведении) в данной статье повторять не целесообразно. Для ознакомления с ними достаточно обратиться к статье .

Наряду с обзором всех вариантов столбчатых фундаментов остановимся на фундаментах из сборных бетонных и железобетонных блоков.

Столбчатый фундамент представляет собой систему столбов расположенных по углам и в местах пересечения стен, а также под тяжелыми и несущими простенками, балками и другими местами сосредоточенной нагрузки здания. Для создания условий совместной работы столбов, как единой конструкции, и повышения устойчивости столбчатых фундаментов, для избежания их горизонтального смещения и опрокидывания, а также для устройства опорной части цоколя между столбами делают ростверк (обвязочные балки, рандбалки).

Основной тип столбчатых фундаментов, применяемый в массовом строительстве, - это монолитные железобетонные фундаменты.

Как правило, расстояние между столбами составляет 1,5-2,5 м, но может быть и больше.

При расстоянии между столбами 1,5-2,5 м. Ростверк представляет собой рядовую армированную перемычку. При этом нельзя связывать в единое конструктивное решение пристраиваемые террасу, веранду, крыльцо. Эти помещения должны иметь собственный фундамент, то есть должны быть разделены деформационным швом, так как нагрузка от крыльца не сравнима с нагрузкой от стен дома, соответсвенно и осадка у них будет разной.

Подробнее о устройстве такого шва можно прочесть в теме .

При расстоянии между столбами фундамента больше 2,5-3 м ростверк выполняют из более мощной, так называемой, рандбалки. Рандбалка выполняется в виде монолитной или сборной железобетонной балки. Также она может быть металлической (двутавр, швеллер, профиль).

под дома без подвалов с легкими стенами (деревянными, щитовыми, каркасными);
под кирпичные стены, когда требуется глубокое заложение (1,6-2,0 метра, т.е. на 20-30 см ниже глубины сезонного промерзания грунта) и ленточный фундамент неэкономичен;
когда грунты в процессе эксплуатации здания обеспечивают осадку столбчатого фундамента (при равных давлениях столбов на грунт) значительно меньше чем у ленточного;
когда необходимо максимально исключить отрицательное воздействие на фундамент морозного пучения, т.к. столбчатые фундаменты менее подвержены этому явлению.

а - сборно-монолитные при расположении грунтовых вод в момент производства работ ниже подошвы фундаментов;

б - сборные при любом расположении грунтовых вод;

1. сборный железобетонный опорный столб со стержневым арматурным каркасом;

2. то же, с сердечником из стальной трубы;

3. то же, со стержневым арматурным каркасом и оболочкой из асбестоцементной трубы;

4. то же, с сердечником из стальной трубы и оболочкой из асбестоцементной трубы;

5. сборный опорный столб из стальной трубы;

6. засыпка вынутым грунтом;

7. опорная плита из монолитного железобетона;

8. опорная плита сборного железобетонного фундамента;

9. песчаная подушка.

Рассмотрим несколько моментов в пользу применения столбчатого фундамента:

Если стоимость фундаментов других типов составляет 15-30 % от стоимости всего дома, то стоимость столбчатого фундамента составят не более 15-18 %.
Столбчатые фундаменты по расходу материалов и трудозатратам в 1,5-2 раза экономичнее ленточных.
Столбчатые фундаменты имеют еще одно положительное качество, которое заключается в том, что грунты основания под отдельно стоящими опорами работают лучше, чем под сплошными ленточными, вследствие чего и осадка под ними при равных давлениях на грунт значительно меньше, чем у ленточных. Снижение величины осадки дает возможность соответственно повысить давление на грунт на 20-25 % и, следовательно, уменьшить общую площадь фундамента.
Самыми опасными силами, действующими на фундамент малоэтажных индивидуальных домов, являются силы морозного пучения. Поэтому почти все приводимые варианты устройства фундаментов рассматриваются с точки зрения их строительства на пучинистых грунтах. Принято считать, что при строительстве на пучинистых грунтах глубина заложения фундаментов должна быть ниже расчетной глубины сезонного промерзания. Однако для малонагруженных фундаментов небольших домов силы пучения обычно превосходят суммарную нагрузку от дома, действующую на фундамент, вследствие чего и происходят различного рода деформации.

Поэтому при строительстве на пучинистых грунтах домов без подвалов лучше сооружать малозаглубленные или незаглубленные фундаменты. Поясним их отличия.

Малозаглубленными считают фундаменты с глубиной заложения 0,5-0,7 нормативной глубины промерзания. Например, при нормативной глубине промерзания 140 см глубина малозаглубленного фундамента составит 140x0,5=70 см.
Незаглубленные фундаменты - считаются такие фундаменты, глубина заложения которых составляет 40-50 см, и составляет в среднем половину или треть глубины промерзания.

При большой глубине промерзания в пучинистых грунтах эффективны анкерные столбчатые железобетонные монолитные либо сборные фундаменты. На такие фундаменты незначительно влияние сил морозного пучения, действующих на боковую поверхность, так как столбы выполняют с минимальным поперечным сечением. Если фундамент возводят из камня, кирпича, мелких блоков, монолитного бетона без армирования, его стены необходимо делать сужающимися кверху, это позволит сэкономить материал и равномерно распределить нагрузку от стен.

Дополнительными мерами уменьшения влияния сил морозного пучения могут быть: покрытие боковых поверхностей фундамента материалами, уменьшающими трение грунта, такими материалами служат битумная мастика, пластические смазки (синтетический солидол “С”, ЦИАТИМ-201, БАМ-3, БАМ-4), кремнийорганические соединения, эпоксидные смолы, фураново-эпоксидная композиция, полимерные пленки а также утепление поверхностного слоя грунта вокруг фундамента. Целесообразность и варианты такого утепления изложены в вопросе .

Условия, при которых столбчатые фундаменты применять не рекомендуется:

в горизонтально подвижных грунтах и слабых грунтах, так как их конструкции присуща недостаточная устойчивостью к опрокидыванию. Для погашения бокового сдвига требуется жесткий железобетонный ростверк (его устройство сведет на нет экономию средств на разнице между столбчатым и ленточным).
Ограничено их применение на слабонесущих грунтах (торф, просадочные породы, водонасыщенные глинистые и др.) и при строительстве домов с тяжелыми стенами (массивные кирпичные толщиною более 510 мм, железобетонные типовые плиты и блоки);
Если у Вас ограничены финансовые возможности или временной период по устройству цоколя. Если при ленточном фундаменте цоколь образуется как будто сам собой, то при столбчатом заполнение пространства между столбами стеной (забирка) - сложное и трудоемкое занятие;
Не рекомендуется устраивать столбчатые фундаменты также в зонах с резким перепадом высот (перепад высот на участке под фундамент от 2,0 м и больше).

Рассмотрим, из каких материалов может выполняться солбчатый фундамент, в зависимости от конструкции дома (прежде всего его массы и этажности):

Каменный фундамент делают из бутового камня или камня-плитняка средних размеров. Желательно подбирать камень одного размера, и чем он площе, тем лучше.
Кирпичные фундаменты желательно делать из хорошо обожженного красного кирпича (черного цвета), лучше железняка. Плохо обожженный кирпич быстро разрушается.
Бетонные фундаменты выполняются из тяжелого бетона марок В15-В25;
Бутобетонные;
Монолитные железобетонные (монолитный фундамент имеет повышенную прочность, обладает самым высоким сроком эксплуатации - до 150 лет);
Готовые сборные бетонные и железобетонные блоки. При сборном варианте столбы изготовляются отдельно и монтируются во время установки.
асбестоцементные или металлические трубы, заполненные бетонной смесью.

бетон и бутобетон - 400 мм;
каменная кладка - 600 мм;
кирпичная кладка выше уровня земли - 380 мм, а при перевязке с забиркой - 250 мм;
из бута - 400 мм;

Фотография столбчатого фундамента для небольшого частного (дачного) дома.

Сведения о глубине закладки опор столбчатого фундамента

Необходимо обратить внимание на три основных момента при определении глубины закладки столбчатого фундамента:

глубина промерзания почвы в вашем районе, в котором осуществляется строительство дома;(Лучший вариант это заложить столбы ниже глубины промерзания грунта, таким образом исключить деформации фундамента). .
определение вида и состава грунта (Неподвижный грунт или подвижный, глинистый или песчаный. Наилучшим грунтом может служить песок, так как вода уходит через него моментально и он обладает высокой несущей способностью, на илистых и торфянях грунтах строить нельзя, необходимо устраивать частичную или полную замену грунта на песчаный);
уровень расположения грунтовых вод (есть ли поблизости водоем, речка, если есть это свидетельствует о наличие высокого уровня грунтовых вод, необходимо делать гидроизоляцию или дренаж)

Эти факторы должны обязательно учитываться в заказанном Вами проекте дома.

Так же при расчете глубины закладки фундамента проектировщику следует учитывать не только природные влияния на фундамент, но и следующие показатели:

вес будущего дома;
вес опор фундамента;
вес мебели в доме и количество людей, которые будут проживать в данном доме;
сезонные, временные нагрузки (снег).

Желательно обратиться к проектировщику, который обладает всеми необходимыми данными для проведения подобных расчетов (уровень грунтовых вод в вашей местности, глубина промерзания, структура грунта и т.п.). Ценность участия проектировщика в процессе проектирования заключается в том, что он посчитает глубину заложения фундамента с абсолютной точностью (без лишнего запаса по глубине). Это позволит Вам получить экономию строительных материалов, финансовых средств без ущерба для качества и безопасности дома.

Устройство столбчатого фундамента

В данном разделе мы рассмотрим технологию строительства монолитного железобетонного столбчатого фундамента как наиболее распространенного вида в частном строительстве.

1. Подготовительные работы

Работу надо начинать с очистки строительной площадки. Для этого надо срезать растительный слой, желательно не менее 2,0-5,0 метров в каждую сторону от планируемого расположения фундамента. Толщина его составляет 10-30 см, и под основание фундамента он не пригоден. Этот грунт нужно срезать и переносить в огород или сад.

Если под срезанным слоем грунт состоит из песка вперемешку с мелким камнем (гравелистый песок, песок крупной или средней зернистости), то он используются в качестве основания фундамента вне зависимости от влажности, уровня грунтовых вод или глубины промерзания.

Если встречаются глинистые грунты (глины, суглинки, супеси), то необходимо устройство песчанно-гравийной подушки. Толщина подушки зависит от геологических характеристик грунтов.

Если под срезанным слоем Вы обнаружите торфяные или илистые грунты, то необходимо проведение полной замены основания, в таком случае нужна консультация геолога по составу и устройству искусственного основания.

Со строительной площадки убирается мусор и все посторонних предметы.

После того как строительная площадка очищена, производят ее горизонтальную планировку. Снимаются бугры, подсыпается грунт в имеющиеся ямы. Контроль горизонтальности участка осуществляют уровнем, который устанавливают на 2-2,5 метровую ровную доску или рейку. Подготовка заканчивается завозкой и складированием строительных материалов на участок.

2. Разбивка фундамента

Разбивка плана дома на участке состоит в том, что с чертежей переносят на земельный участок и закрепляют оси и основные размеры фундамента.

Перед разбивкой фундамента дома по его периметру устанавливают столбы (обноску), на расстоянии 1-2 м от здания. К столбам со стороны будущих стен дома и параллельно им прибивают по уровню деревянные доски или рейки, на которых отмечают размеры отдельных деталей котлована (траншей и ям) и самого фундамента и будущих стен. Точность разбивки осевых линий контролируется точным измерением расстояний рулеткой. Обязательно надо проверить углы прямоугольного или квадратного фундамента, они должны быть строго прямыми под 90 градусов. Обязательно проверьте теодолитом отметку низа траншеи, по крайней мере, по углам дома и в точках пересечения лент. Она должна соответствовать проектной (то есть если Вы решили заглублять фундаменты на 1,4 м, то низ траншеи должен быть на 1,4 м ниже отметки нуля дома).

Проверьте правильность выноски осей, их пересечения, углы должны быть строго такими, как на плане дома.

Как уже говорилось выше, столбы должны быть под каждым перекрестием стен.

Подушка обильно поливается водой и трамбуется, ручной трамбовкой. Для того чтобы из заливаемого бетона не ушла вода, на подушку укладывается полиэтилен или рубероид.

4. Установка опалубки

Для изготовления опалубки применяют струганные с одной стороны (струганная часть устанавливается лицом к бетону) доски любых пород дерева, толщиной 25…40 мм и шириной 120…150 мм. Пиломатериалы для опалубки должны иметь влажность до 25 %. Широкие доски для опалубки, как правило, не годятся, так как при их монтаже появляются щели. Можно также использовать древесно-стружечные плиты, металлические конструкции, водоупорную клееную фанеру.

Деревянная опалубка предпочтительнее, чем металлическая, так как она легче и имеет меньшую силу сцепления с бетоном. К недостаткам деревянной опалубки надо отнести возможность ее деформации, гигроскопичность. Опалубку устанавливают вплотную к стенам ямы, строго перпендикулярно подошве фундамента, проверяя это отвесом.

В отдельных случаях, если стенки ямы сухие и не обваливаются, бетон можно заливать без опалубки. При этом по периметру прокладывают полиэтилен, чтобы вода не ушла из бетона.

Также в виде опалубки можно применить асбестовые, керамические, железные трубы. В зависимости от конструкции здания могут применяться трубы с внутренним диаметром от 100 мм и больше. Бетон заливается непосредственно в трубы, и они остаются в земле вместе с фундаментом.

При монтаже деревянной опалубки, необходимо помнить, что доски должны быть сырыми, для чего их хорошо смачивают. В противном случае (сухие доски) будут впитывать воду, что отрицательно сказывается на прочностных свойствах бетона.

Если имеется возможность использовать готовые щитовые опалубки то это плюс. Такие опалубки имеют большое количество вариантов их установки, что весьма удобно при сооружении фундаментов с большим количеством углов. Щиты инвентарной опалубки бывают жесткими и гибкими, длина их может от 0,5 до 3 м.

5. Установка арматуры

Столбы армируются продольной арматурой диаметром 10-12 мм с обязательным устройством, через 20-25 см хомутов диаметром 6 мм Устанавливаются они вертикально и обхватывается хомутами или отожженной проволокой чтоб исключить их расхождение в бок. Желательно обеспечить выход арматуры над верхом фундамента (как показано на рисунке) на 10-20 см, чтобы потом к ним можно было приварить арматуру монолитного ростверка.

Фотография армирования столбчатого фундамента.

6. Подача бетона

Тут все также как и в ленточных фундаментах, бетон укладывают слоями 20-30 см с вибрированием ручными вибраторами.

Фотография подачи бетона в опалубку столба.

7. Устройство ростверка

Ростверк может быть выполнен в виде монолитной или сборной железобетонной рандбалки.

После окончания устройства столбчатых фундаментов проверяют отметки верха столбов и при необходимости выравнивают цементным раствором состава 1:2. После этого приступают к устройству сборного, сборно-монолитного или монолитного железобетонного пояса (ростверка).

Устройство монолитного пояса обеспечит надлежащую продольную жесткость и устойчивость фундамента. До начала устройства пояса необходимо сборные перемычки надежно соединить между собой. Для этого монтажные петли крест-накрест связывают проволочной скруткой или соединяют с помощью сварки обрезки арматуры диаметром 8-10 мм. Затем по верху перемычек устраивают опалубку и устанавливают арматурный каркас, укладывают бетонную смесь М200.

Фотография устройства ростверка столбчатого фундамента.

Поверхность бетона выравнивают и закрывают любым гидроизоляционным материалом для предохранения от атмосферных воздействий. После набора прочности и устройства гидроизоляции можно приступать к монтажу плит перекрытий.

8. Устройство забирки

При устройстве столбчатых фундаментов для утепления подпольного пространства и предохранения его от мусора, снега, влаги, пыли, холодного воздух и т.п. устраивается забирка, ограждающая стенка между столбами. Забирка может быть выполнена из различных материалов, чаще всего из камня или кирпича.

Для устройства забирки между опорами столбчатого фундамента необходимо сделать бетонную стяжку, которая будет служить для нее основанием. Бетонная стяжка не имеет заглубления, кладется на песчаную подушку, которая имеет заглубление от 15 до 20 см. Для устройства бетонной стяжки вам потребуется опалубка и каркас из арматуры, для исключения возможного разрыва стяжки из-за подвижек грунта.

Укладывают забирку на бетонную стяжку. Как и в цоколе, в забирке делают технологические окна для подвода различных коммуникаций. С опорами забирку не связывают, так как неравномерная осадка может привести к образованию трещин.

Высота забирки должна быть не менее 40 см. От высоты забирки зависит степень воздействия влаги на стены дома, чем выше забирка, тем меньше воздействие влаги на стены дома. Так же дом с низким цоколем выглядит приземистым, визуально может показаться, что такой дом не имеет фундамента и построен прямо на земле, а вот дома с высоким цоколем выглядят куда более привлекательными и надежными. В таком случае, высота опор должна соответствовать высоте цоколя. Более подробно об устройстве цоколя можно ознакомиться в статье

9. Гидроизоляция фундамента

Гидроизоляцию фундамента можно произвести одним из следующих способов:

на верхнюю часть опор и забирки наносите слой битума. На этот слой укладываете полосу рубероида и вновь наносите слой битума, после чего укладываете еще одну полосу рубероида;
на верхнюю часть опор и забирки, наносите слой раствора цемента, в котором соотношение цемента к песку идет в пропорции 1:2. После того, как вы выровняли раствор, посыпьте его поверху сухим цементом - толщина слоя от 2 мм до 3 мм. Дав цементу «схватиться», укладываете полосу рулонного материала (рубероид или толь).

Как выполнить такую гидроизоляцию, и какими материалами, можно прочесть в статье .

Важные моменты при строительстве столбчатого фундамента

При устройстве фундаментов на пучинистых грунтах необходимо иметь четкое представление о том, что строительство дома и ввод его в эксплуатацию должны осуществляться в один строительный сезон. Фундаменты, возведенные на пучинистых грунтах и оставленные на зимнее время без нагрузки (без стен, перекрытий и крыш), могут деформироваться. Это справедливо для всех видов фундаментов, но особо важно для столбчатых, так как каждый столб ведет себя как отдельные фундамент (из-за отсутствия единого жесткого остова в отличии от ленточного или плитного). Осадку каждый столб дает свою, что в дальнейшем (после морозов - весной) может усложнить устройство ростверка и стен.
Непредвиденные деформации могут произойти и в том случае, когда построенный дом в зимнее время не эксплуатируется и не отапливается, а глубина заложения фундамента была рассчитана на тепловой режим отапливаемого дома. Благоприятным временным периодом закладки фундамента считается, тот отрезок времени, когда почва «отошла» от мороза и грунтовые воды сошли на нижние пласты. Это могут быть летние месяцы и начало осени.
В том случае если вы сделали опоры столбчатого фундамента из монолитного бетона, то тут следует знать, что «готовность» бетона достигается по истечении 30 дней. Весь период «созревания» на бетонные опоры не следует делать никаких нагрузок, а так же стоит позаботиться о том, чтобы верхний слой бетона не пересыхал. Для этого вы можете укрыть его пленкой или рубероидом. Для равномерного схватывания бетона, время от времени опоры следует смачивать водой (два или три раза в неделю, это зависит от погодных условий).
Для приготовления бетона, вам лучше всего использовать цемент марки М400. Для наполнителя бетона можно использовать мелкий гравий и крупнозернистый песок.
Пример расчета компонентов для приготовления бетонной смеси:
- цемент 20 кг;
- песок 50-55 кг;
- гравий* (щебень) 80-85 кг.
Вода добавляется из расчета, чтобы бетонную смесь можно было легко укладывать - но не заливать!
Если состав бетонной смеси будет слишком жидким или же наоборот слишком густым, то прочность бетонной конструкции снижается на 25% от прочности такой же конструкции, при изготовлении которой были выдержаны все требования пропорциональности компонентов.

Какие ошибки могут возникнуть при закладке фундамента и как их избежать

Многие застройщики, решившиеся самостоятельно построить дом, часто допускают ряд ошибок при закладке фундамента, которые приводят к различной степени повреждений фундамента и стен дома. Эти ошибки можно систематизировать следующим образом:

Коварным дефектом фундамента, является неравномерность его проседания. Это может возникнуть по ряду причин, к которым можно отнести:
- не правильно выполнен расчет глубины закладки фундамента;
- опоры имеют разную величину заглубления.
- Нагрузка на опоры фундамента неравномерна.
Для исключения подобного явления, надо выполнить точный расчет планомерного распределения нагрузки на фундамент. Не забывайте учесть нагрузку на фундамент при надстройке второго уровня дома (например, возведения мансарды);
Использовался материал низкого качества - не та марка цемента, песок который содержал примесь глины и т.д. Или материал, например цемент, имеет длительный срок хранения (надо напомнить, что при хранении полгода его марка снижается на 25 %, а при хранении год и более на 35-50 %);
Не правильно произведена оценка несущих свойств грунта.
Избежать этих ошибок поможет правильно выполненный проект специалистами и постоянный контроль строительства Вами или независимым экспертом.

Ориентировочная стоимость столбчатого фундамента

Примечание от редакции: Цены в данной статье приведены на май 2009г. Будьте внимательны.

Стоимость столбчатого фундамента определяется технологией укладки фундамента и глубиной его заложения и состоит из следующих составляющих:

Цены на укладку фундамента:

устройство песчаного основания толщиной 100 мм - 80-100 грн/м2 (или 10-13 дол. США);
устройство основания из щебня (в зависимости от фракции) - 80-100 грн/м2 (или 10-13 дол. США);
устройство бетонной подготовки (при толщине 10 см);- 100-120 грн/м3 (или 13-16 дол.США);
укладка железо- бетонных подушек или блоков - 160-180 грн/шт (или 21-24 дол США);
устройство монолитных железо-бетонных стен фундаментов - 1300-1500 грн/м3 (или 179-198 дол.США).

Цены на кладочные работы:

бутовая фундаментная кладка- 300 грн/м3 (или 40 дол.США);
кладка столбов кирпичных - 250 грн/м3 (или 33 дол.США);
стены - 600 грн/м3 (или 80 дол.США).

Цены на устройство перекрытий:

устройство монолитного железобетонного перекрытия (опалубка, армирование, бетонирование) - 1300-1500 грн/м3 (или 170-198 дол.США).

Взаимоотношения подрядчика и заказчика.

Не лишним будет напомнить, что если строительством дома будет заниматься строительная организация (подрядчик) то отношения между вами должны строиться только на договорной основе.

Договор строительного подряда - основной документ взаимоотношений, в котором оговариваются условия сотрудничества, стоимость работ, сроки начала и окончания строительства и др.

Смета является неотъемлемой частью Договора строительного подряда. В ней расписываются все виды и стоимости работ и материалов.

План-график выполнения работ должен предусматривать сроки выполнения работ и сроки оплаты этапов работ.

Договор также должен предусматривать проектные документы: архитектурный проект объекта, конструктивные разделы проекта и другие документы, необходимые для строительства.

Обзор видов фундамента для дома читайте в статье .

Выбор вида фундамента для коттеджа или дачного домика будет прежде всего зависеть от того, из какого материала планируется возводить само здание. Например, относительно легкие постройки вполне можно установить на столбчатом фундаменте. Кроме того, этот вид фундамента подойдет для неустойчивых болотистых, торфяных, песчаных или переувлажненных грунтов, а также для регионов с глубоким их промерзанием.

Столбчатый фундамент св оими руками может быть обустроен за сравнительно короткий срок. Причем , чаще всего для этого не потребуется помощи какой-либо специальной или тяжелой техники.

Разновидности и назначение столбчатых фундаментов

Столбчатый фундамент чаще всего устраивают под различные деревянные постройки — это может быть , каркасный коттедж, беседка, баня, а также хозяйственные постройки, такие, к примеру, как сарай или курятник.

Не особо рекомендовано поднимать на столбчатом фундаменте кирпичные или каменные постройки, так как если они будут слишком тяжелые , то опоры могут давать просадку, что приведет к деформации стен, а в дальнейшем — и к их разрушению. Впрочем, есть особые технологии, которые используются в промышленном и жилом строительстве, чаще всего – в регионах с вечной мерзлотой. Но именно в этих случаях требуются особые подходы и специализированная техника – в рамках данной статьи рассматриваться такие способы не будут.

Существует несколько видов опорно-столбчатых фундаментов. Их объединяет именно конструкция устройства, а различными делает применяемый для сооружения материал.

Монолитную железобетонную конструкцию можно назвать самой прочной и надежной для постройки жилых домов из всех существующих столбчатых фундаментов.

Этот вариант имеет наиболее высокую прочность на сжатие и на растяжение (безусловно, при правильном армировании), что очень важно при возведении строения на нестабильных, подвижных грунтах.

На монолитном фундаменте допустимо возведение не только одноэтажных, но и двухэтажных деревянных домов.

Кирпичный столбчатый фундамент можно назвать самым распространенным из этого типа оснований. Нужно отметить, что такая конструкция, выстроенная из качественных материалов, может прослужить даже сто и более лет – тому свидетельством м ногочисленные памятники старины в российских и европейских городах. Правда, чтобы добиться такого «долгожительства» для этой постройки нужно выбирать исключительно обожженный кирпич и только отменного качества.

Кирпичные столбики могут быть сплошными либо с залитой бетоном «сердцевиной»

Этот вид фундамента также подходит для постройки дома из одного ÷ двух этажей при ведении строительства на плотных грунтах. Кирпичным опорам фундамента обычно придают размер в сечении не менее 400 × 400 мм.

Фундамент из блоков, которые могут быть изготовлены из разных материалов, обладает теми же качествами, что и кирпичная конструкция. Однако, его надежность и долговечность будут зависеть от качества и вида используемого материала.

Столбчатый фундамент из блоков — сродни кирпичной разновидности

Самыми долговечными, способными выдерживать большие нагрузки, считаются бетонные блоки.

Столбчатый фундамент, изготовленный из бутового камня, не рекомендовано устанавливать на склонах холмистого участка, так как он будет иметь невысокую устойчивость на подвижных грунтах.
Столбчатый бутобетонный фундамент достаточно надежен , и может быть выполнен разными способами — это бетон, перемешанный с бутом, порядовая укладка или , залитый в колодец, сложенный из бута.

Бетон, попадая между камней, надежно скрепляет их, делая конструкцию прочной, способной выдерживать высокие нагрузки.

Небольшие деревянные постройки могут быть установлены на фундамент, опоры которого также изготовлены из древесины, прошедшей специальную обработку. Дома, которые простояли десятки и сотни лет, доказывают, что правильно обработанное дерево сможет прослужить достаточно долгий срок.

В настоящее время все же, в связи с тем, что появились более надежные материалы для фундамента, дерево для этой цели используется все реже и реже . Хотя для пристроек к дому, таких как веранда или терраса, деревянные столбы, имеющие диаметр 150 ÷ 200 мм, подойдут, как нельзя лучше. Однако, нельзя забывать, что для того, чтобы они простояли долго, перед вкапыванием их обрабатывают антисептическими пропитками и покрывают гидроизолирующими материалами — битумными мастиками, на которые закрепляется рубероид.

Столбчатый фундамент может быть выполнен из асбестовых труб небольшого диаметра (порядка 150 мм), если на нем будет возводиться легкая деревянная постройка, и 250 ÷ 400 мм, если сооружение планируется достаточно массивным. Асбестовые трубы больших диаметров могут стать своеобразной готовой опалубкой для заливки опорных свай бетоном и укрепления их арматурными прутьями.

Еще одним вариантом столбчатого фундамента может стать конструкция, выполненная из металлических свай, которые вкручиваются в грунт. Этот способ обустройства основания для здания хорош тем, что свая проходит все неустойчивые прослойки, а затем вкручивается в плотные слои грунта — именно это позволяет ей надежно там закрепиться. На подобном фундаменте можно возвести деревянное строение, устанавливаемое на как ровном, так и на достаточно пересеченном участке территории.

Кстати, с помощью свай можно сделать не только или подъем/перенос дома, но также полную замену фундамента или его частичную реконструкцию.

Разновидности столбчатых фундаментов по степени заглубленности

Кроме разновидностей по базовому материалу изготовления, столбчатые фундаменты подразделяются по степени «погружения « их в грунт относительно уровня земли. Так, существует мелкозаглубленные и заглубленные разновидности оснований. Выбор по этому критерию напрямую зависит от характеристик грунта на участке.

Мелкозаглубленный вариант пр именяют при наличии мелкообломистых , песчаных и скальных грунтов с глубоким прохождением грунтовых вод. Столбики фундаментов этого типа устанавливают на глубину всего в 650 ÷ 700 мм. Этого должно быть вполне достаточно, так как грунты, в которые их погружают, мало подвержены смещению.

Сваи столбчатого заглубленного фундамента уходят в толщу грунта на 1500 — 2000 мм и даже больше. Применяют их обычно в районах с глубоким промерзанием грунта, которое превышает 400 ÷ 500 мм. Кроме этого, такие фундаменты в большей степени подходят для нестабильных подвижных грунтов.

Расстояние между столбами фундамента составляет обычно от 1000 до 2000 мм.

Базовая конструкция столбчатого фундамента

Столбчатый фундамент имеет довольно-таки несложную общуюконструкцию.

В основании столбиков укладывают и утрамбовывают 100 ÷ 200 мм песчаный слой. Песок является своеобразным дренажом , помогающим отводить от столбиков фундамента влагу, которая может накапливаться в грунте.
Далее, сверху подушки, укладывается бетонный раствор, который образует монолитную плиту, толщиной в среднем 400 ÷ 500 мм.
Следующей идет , собственно, сама столбчатая опора, которую требуется укрепить арматурными прутами — это необходимо будет сделать даже в том случае, если столбики возводятся из камня или кирпича. Вторым важным действием с опорой является обеспечение ее надежной гидроизоляции.
Столбики должны могут быть подняты на один уровень над поверхностью земли, а сверху них устраивается ростверк или иной связывающий опоры пояс, который равномерно распределяет нагрузку на всю конструкцию столбчатого фундамента.

Ростверк часто изготавливают из деревянного бруса, имеющего размер в сечении 150 × 200 или 200 × 200 мм. Для деревянных домов или хозяйственных построек ростверк может стать одновременно и закладным венцом для будущих стен.

Кроме этого, на столбчатый фундамент, изготовленный из любого из упомянутых выше материалов, помимо деревянного, может быть устроен железобетонный ростверк. Его изготавливают путем сооружения , в которую укладывают арматурную конструкцию, а затем заливают бетоном.

Ростверк может практически «лежать» на грунте, становясь похожим на ленточный фундамент

Ростверк может поднимать нижний край здания на высоту до 800 ÷ 900 мм над грунтом, а может быть расположенным всего в 300 ÷ 350 мм от земли или даже «лежать» на поверхности грунта. В последнем случае, со стороны он будет смотреться точно так же, как ленточный вид фундамента.

Минусом столбчатой конструкции, поднимающей дом над грунтом на значительную высоту (около 1000 ÷ 1500 мм ), является то, что под строением невозможно устроить полноценный подвал. Однако, иногда владельцы домов находят выход из положения, устанавливая между столбов фундамента забирку, которая не должна быть связана арматурной конструкцией с фундаментом. Забирка — это межсвайная стена, сложенная из плит или кирпича, а иногда и просто сколоченная из дерева.

Межсвайная стенка — забирка

При ее установке, необходимо обеспечить в подпольном пространстве нормальную вентиляцию, которая не позволит отсыревать стенам и полам в доме. Поэтому в выстроенной забирке обязательно делают вентиляционные отверстия, которые «одеваются» в решетки или дефлекторы, с целью защиты полуподвального помещения от проникновения мелких животных, птиц насекомых и т.п .

Столбчатый фундамент часто применяют в районах, где обычным явлением считается высокий риск затопления при разливах рек. В этом случае столбы могут уходить в грунт на глубину 2000— 2500 мм, и подниматься над ним на такую же высоту. Учитывая все особенности местности, под таким домом не удастся, да и не имеет смысла устраивать подвал, поэтому нет нужды возводить и забирку.

Расчет столбчатого фундамента

Первым этапом всегда, еще до начала работ по по дготовке площадки под установку фундамента , идет планирование, то есть составление соответствующего проекта. Этот вопрос обязательно требует профессионального подхода. К составлению проекта необходимо привлечь специальную организацию, занимающуюся архитектурными расчетами , с учётом целого спектра исходных данных – от местных особенностей климата и грунтов и до конкретных пожеланий заказчика.

Безусловно, базовыми данными для начала проектирования будут общая площадь строения и его общая расчетная масса, место предполагаемой постройки. Обязательно проводятся геодезическая съемка и привязка объекта на местности. Помимо этого, проектировщики будут брать в :

Специфические особенности грунтов на месте возведения здания.
Расположение грунтовых водоносных слоев и глубину их залегания.
Границу промерзания грунта, степень его вспучивания при промерзании.
Количество этажей в возводимом доем и общую его высоту.
Основные материалы, из которых предполагается вести строительство здания, в том числе – виды перекрытий и тип кровли.
Все возможные дополнительные нагрузки, которые будут приходиться на каждую ключевую точку фундамента.

В итоге должно быть определено количество и точное размещение опорных столбов, материал их изготовления, технология установки, глубина закладки, высота выступания над уровнем земли, разновидность ростверка и, возможно, другие необходимые данные.

Расчеты , конечно же, можно попробовать провести и самостоятельно, использовав имеющиеся в сети специализированные онлайн-калькуляторы , которые предназначены для определения параметров фундаментов самого различного вида.

Однако, слишком полагаться на такие возможности не стоит, так как такое программное обеспечение все равно не может учесть всей специфики конкретного места постройки.А вот специалисты, работающие в этом регионе, наверняка знают особенности данной местности и, безусловно, сделают расчеты более точными. Мало того, с профессионально подготовленной проектной документацией будет значительно проще провести все процедуры оформления и согласования других регистрационных и разрешительных документов на постройку.

Видео: расчет и строительство свайного фундамента под каркасный дом

Подготовительные земляные работы

Первым из мероприятий, предшествующим установки конструкции фундамента, идет подготовка площадки и разметка под его монтаж.

Для этого на основании составленного проекта, по точкам привязки, вначале точно ограничивается участок, предназначенный для возведения здания. Это место сразу отмечается с помощью бечевки и колышков. Причем , протягиваются, как правило, две параллельные нити, определяющие сразу и ширину будущего фундамента. Углы на пересечении нитей, должны быть прямыми – лучше всего это контролировать с помощью геодезического инструмента . Если такого нет, необходимо очень тщательно проверить перпендикулярность и параллельность линий. Обязательно сравнить длину диагоналей прямоугольников – если она одинакова, то разметка произведена качественно.

Далее, с намеченного участка снимается плодородный слой почвы толщиной в 150 ÷ 200 мм.
Затем определяются места установки столбов фундамента – также в строгом соответствии с размерами, указанными в проектной документации.
После этого, используя ручной или механический бур, в намеченных точках пробуриваются отверстия. Диаметр выбираемых скважин также указан в проекте – он может быть от 150 до 400 мм.

При условии проходки этих отверстий на глубину до 800 ÷ 1000 мм, фиксация их стенок, скорее всего, не потребуется.

В том случае, если фундамент будет заглублен больше, будет необходимо сделать для стен подпорки, во избежание осыпания грунта.
Если столбы будут квадратными в сечении, то пробуренные отверстия расширяются с помощью штыковой лопаты до нужного размера.
Далее, на дно выкопанных скважин засыпается песок, слоем в 100 ÷ 200 мм, увлажняется и хорошо утрамбовывается.
На песчаную подушку заливается 150 ÷ 170 мм грубого бетонного раствора, который станет надежный основой для столбов и не позволит влаге из раствора впитываться в песок и почву.

Цены на ручные садовые буры

Ручные садовые буры

Как устанавливают столбчатые опоры

Когда ямы-скважины под столбы подготовлены, можно приступать к изготовлению самих опор.

В условиях индивидуального строительства далеко не все упомянутые в начале статьи конструкции применяются одинаково часто. Стоит рассмотреть самые доступные в самостоятельном монтаже и оттого – самые популярные из них.

Столбы-опоры из кирпичей или блоков

В подготовленную яму устанавливается опалубка из рубероида, она может быть устроена, как в круглый, так и в квадратный котлован. Этот же рубероид впоследствии будет также исполнять роль гидроизолятора .
Далее, в яму опускается арматурная конструкция, которая должна быть высотой вровень с поверхностью грунта.
Затем, в яму заливается бетонный раствор, изготовленный из цемента и гравия или щебня средней фракции.
Яма заполняется полностью, раствор сверху выравнивается и оставляется застывать и упрочняться. Для этого понадобится не менее 8 ÷ 10 дней.
Затем, на получившийся бетонный столбик настилается рубероид в два-три слоя — он станет надежной гидроизоляцией для кирпичной или блочной кладки.

Сверху ведется кирпичная кладка до нужной высоты опоры. Столбик может быть выложен колодцем – при этом внутренняя его полая часть будет впоследствии заполнена бетоном. Другой вариант – когда столб полностью сложен из кирпича.

Точно таким же образом производится возведение столбов и из небольших бетонных блоков.

Монолитные фундаментные железобетонные столбы

Этот вариант изготовления бетонных столбов производится несколько иначе.

В круглую подготовленную яму устанавливается рубероид, свернутый в два слоя в трубу. Высота трубы должна соответствовать уровню, на который должен быть поднят фундамент.

Для устойчивости этой своеобразной рубероидной опалубки, ее можно установить в легкую металлическую сетку, также свернутую в трубу. Устойчивость нужна для того, чтобы конструкцию, после заливки в нее бетона, можно было встряхнуть и высвободить пузырьки воздуха, попавшего в раствор в процессе замешивания.
В получившуюся опалубку устанавливается арматурная конструкция, а затем сверху нее заливается бетон, изготовленный из гравия и цемента.

Если сверху бетонных столбов будет устраиваться бетонный пояс - ростверк , то арматурные прутья должны быть выше, чем столбы фундамента. Это необходимо для связки арматурных частей столбов и системы армирования ростверка.

Перед тем, как устраивать опалубку для бетонного пояса, опоры сверху необходимо обработать битумной мастикой, которая создаст дополнительную гидроизоляцию для столбиков.

Видео: заливка бетонных столбов свайного фундамента

Асбестоцементные столбы

Столбчатый фундамент может быть устроен и из асбестоцементных труб, которые устанавливаются на бетонную подушку, так же, как и в предыдущем случае, где использовался рубероид. Однако, процесс заливки столбиков здесь имеет свои особенности.

Для устойчивости в нижней части трубы, которая будет находиться в котловане, делают два отверстия. Через них проводят отрезок металлического прута, а затем устанавливают асбестовую трубу в котлован и засыпают вокруг щебнем так, чтобы он закрывал, торчащую с двух сторон арматуру. Трубе придаётся идеально вертикальное положение.
Затем в опалубку-трубу заливается бетонный раствор на одну ее треть.
После этого нужно в середину трубы, в залитый незастывший раствор, установить арматуру — это может быть один или несколько прутов.
Далее, раствор заливается до верха трубы и сверху разравнивается.

Вокруг трубы нужно сразу же заполнить все пространство суглинком или тем грунтом, который был выбран из котлована. Вся эта засыпка тщательно утрамбовывается.

Металлические сваи

Металлические сваи могут вкручиваются в устроенное заранее отверстие, которое сделано ручным буром, но сваи уходят гораздо глубже в грунт. Для такого фундамента не придется подготавливать яму, выполняя в ней песчаную засыпку и заливая бетонную подушку.

Иногда сваи вкручиваются непосредственно в поверхность грунта, без предварительного выкапывания скважин. Но в любом случае , в одиночку с вкручиванием свай не справиться, потребуется, как минимум , один помощник.

При ввинчивании свай ведется постоянный контроль за их вертикальностью. Сваи вкручивают до до стижения проектной глубины.

После того как все сваи будут ввинчены, они должны быть заполнены

Для удобства выполнения этой операции в трубу устанавливают специальную воронку, и через нее в полость вливается раствор, до тех пор, пока труба не будет заполнена доверху.
После заполнения, бетон должен схватиться и упрочниться .
Сверху готовых свай могут быть приварены металлические площадки, на которые закрепляется деревянный ростверк.

Другим вариантом ростверка могут стать металлические перемычки — они становятся поясом, связывающим сваи в единую конструкцию. Они могут быть приварены не только сверху установленных столбов, но и на уровне грунта, что придает дополнительную жесткость и надежность всему фундаменту.

Другой вариант — металлический профиль приваренный между опорами

Ввинчиваемые сваи удобны для применения на сильно пересеченной местности, где приходится выводить столбы фундамента на одну высоту, так как их можно подкорректировать — немного приподнять или же опустить ниже.

Видео: фундамент на винтовых металлических сваях

Цены на винтовые сваи

Винтовые сваи

Ростверк св айного фундамента

Ростверк или перемычка, которая укладывается сверху столбов фундамента, является как связующим элементом для всей конструкции, так и надежной опорой под возведения стен.

На любом из видов столбчатого фундамента можно уложить деревянные перемычки, изготовленные из мощного бруса, железобетонную конструкцию или ростверк из металлического проката.

Закрепляются перемычки по-разному, в зависимости от материала изготовления столбиков и самого ростверка.

Деревянные перемычки чаще всего крепят с помощью анкеров.
Металлический пояс (швеллер, двутавр или уголок) прикрепляют или сварочными швами, или мощными болтами.
Железобетонный пояс с креплен с помощью общей арматуры, уже ранее установленной в столбике и проходящей через ростверк, где она скручена проволокой с арматурной решеткой самой перемычки.

Итак, вывод. С толбчатый фундамент намного экономнее в устройстве, чем монолитный или ленточный. Кроме этого, его вполне можно возвести собственными силами. Если решено сделать к дому легкую пристройку в виде, например, веранды или террасы, то основы лучше и проще, чем столбчатый фундамент, для них просто не найти.
