Разводка электрики в квартире - это один из основных этапов ремонтно-строительных работ, который позволяет обеспечить надежное и бесперебойное электроснабжение всего помещения в соответствии с действующими требованиям ПУЭ, ПТБ и ПТЭЭП.

Поскольку от качества выполнения проводки в квартире своими руками зависит не только ваша личная безопасность, но и сохранность вашего имущества, лучше поручить выполнение данной услуги узкоспециализированной электромонтажной организации с многолетним опытом. Если же Вы считаете, что справитесь с данным делом самостоятельно, рекомендуем полностью прочитать данную статью, в которой будет подробно описано:

Тип кабельно-проводниковой продукции под каждую задачу.
Рекомендуемое расстояние до розеток и выключателей от пола.
Количество автоматических выключателей или устройств защитного отключения для защиты потребителей.
Нюансы при штроблении стен.
Способ прокладки кабельно-проводниковой продукции.
Рекомендуемое количество розеток в каждой комнате.
Наилучших производителей электротехнической продукции и еще многое, и многое другое.

С чего лучше начать электромонтажные работы в квартире

Как правило, электрика в квартире начинается с этапа планирования. Что это значит? Для того чтоб выполнить грамотно замену электропроводки, протянуть новые провода недостаточно. Первостепенно необходимо определить места установки розеток, выключателей, бытовой техники и так далее.

Если не выполнить грамотную расстановку коммуникаций будет очень неприятно, когда после завершения строительных или ремонтно-отделочных работ какие-то розетки будут находится за шкафами или кроватью, а выключатели будут расположены или слишком высоко, или слишком низко.

Конечно в таких ситуациях есть выход! Это подключение удлинителей, однако возникает естественный вопрос - зачем тогда нужна была замена электропроводки если Вы постоянно будете спотыкаться об них?

Первое что необходимо выполнить перед началом ремонта - разработать план или заказать дизайн-проект. В этом плане нужно расчертить где Вы планируете расположить шкафы, диваны, кресла, кровати, шкафы, бытовую технику и так далее.

Основные правила хорошего плана

Все розетки должны располагаться на высоте 30 см от чистого пола.
Выключатели должны располагаться не ниже чем 90 см от пола.
Розетки над рабочей поверхностью в кухне располагаются на высоте 80–100 см от пола.
На рабочей поверхности необходимо минимум 4–5 розеток для подключения бытовой техники (комбайны, миксеры, блендеры и так далее).
На кухне необходимо дополнительно предусмотреть розетки под вытяжку, холодильник, стиральную машинку, газовую или электроплиту, вытяжку, теплый пол (при наличии).
В ванной комнате возле зеркала рекомендуется устанавливать 2–3 розетки герметичного исполнения для подключения фена, электрической бритвы, эпилятора и так далее.
Также в ванной комнате необходимо предусмотреть розетки для подключения бойлера, теплого пола, стиральной машинки, фильтров для очистки воды.
В местах где будет установлен телевизор (гостиная, спальня, детская и так далее) рекомендуется монтировать 4–5 розеток, 2–3 из которых будут снабжать оборудование (телевизор, тюнер, игровые приставки и так далее) 1 будет служить для подключения кабеля «Интернет» и еще 1-а для подключения антенного кабеля.
Розетки в спальной комнате необходимо располагать по 2 штуки с каждой стороны кровати для удобства подключения зарядки мобильного телевизора или лампы на тумбочке.
Также в спальнях рекомендуется монтировать с каждой стороны кровати бра с выключателем возле розетки для создания удобств при чтении книг.
Выключатели лучше располагать с правой стороны от двери если Вы правша и с левой - если левша.

И так с планом расстановки розеток и выключателей разорались. Что же делать дальше? Дальше нам необходимо выбрать тип защиты.

Выбор типа защиты

Согласно современным требованиям электробезопасности каждый монтаж электропроводки в квартире должен быть выполнен таким образом, чтоб каждый провод в электрическом щитке защищал отдельный автомат или УЗО (об этом поговорим немного позже). Что это значит? Разберем на конкретном примере.

Пример расчета защит для однокомнатной квартиры

Допустим у Вас есть схема электропроводки в однокомнатной квартире. Согласно этой схеме:

В комнате: 5 розеток под телевизор, 4 розетки (по 2 штуки) возле кровати, 1 выключатель и 1 кондиционер.
В кухне: 1 электрическая плита, 1 кондиционер, 4 розетки на рабочей поверхности, 1 розетка под вытяжку, 4 розетки под телевизор (2 электрические и 2 для интернета и антенны) и 1 розетка под холодильник и 1 выключатель (двухклавишный или одноклавишный).
В санузле: 2 розетки возле умывальника, 1 розетка под стиральную машинку, 1 розетка под бойлер, 1 розетка (вернее просто фаза и ноль) под теплый пол и 1 выключатель.
В коридоре: одна розетка и 2 проходных выключателя.

Согласно требованиям ДБН и ПТЭЭП каждый кабель должен иметь свою защиту с помощью УЗО (иногда их заменяют автоматическими выключателями). Исходя из этих норм, в электрическом щитке должна быть установлено следующее количество УЗО (АВ):

В комнате: 2 УЗО на 16 А, один из которых будет защищать кондиционер, а второй розеточную группу и один автоматический выключатель на 10 А для защиты цепей освещения.
В кухне: одно УЗО на 16–32 А (в зависимости от мощности потребителя) для защиты электроплиты и духового шкафа, одно УЗО на 16 А для розеточной группы, одно УЗО под кондиционер, один автоматический выключатель на 10 А для цепей освещения.
В санузле: одно УЗО под стиральную машину, одно УЗО под бойлер, одно УЗО под розеточную группу, одно УЗО под теплый пол, один АВ под цепи освещения.
В коридоре: одно УЗО под розеточную группу и 1 АВ для цепей освещения.

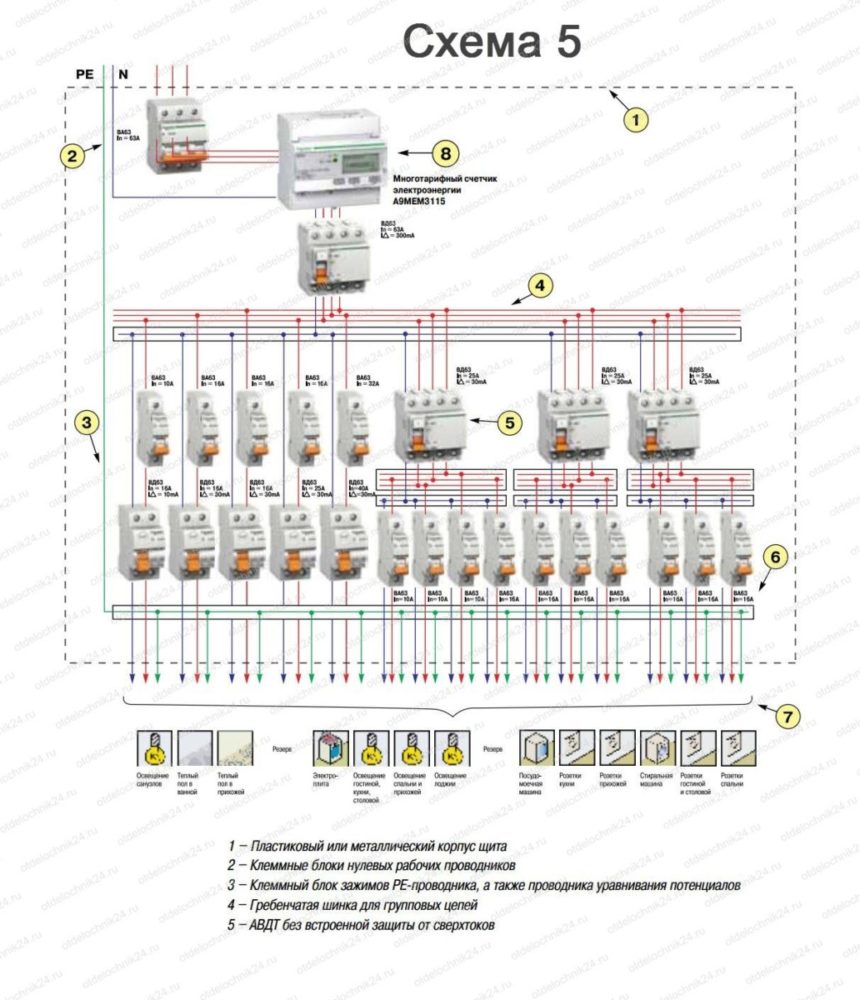

Исходя из вышеприведенных расчетов, нам потребуется электрический щиток на 24 модуля 20 из которых будут заняты УЗО и 4 АВ освещения (если вводной автомат будет устанавливаться в щитовой на лестничном марше и в электрическом щитке не будет монтироваться защита от перенапряжения (Барьер, ZUBR и так далее). Если же вводной АВ и защита от перенапряжения будут монтироваться в данном щитке, тогда он должен быть на 36 модулей (7 модулей будут резервными).

В чем различие между УЗО (устройство защитного отключения) и АВ (автоматический выключатель)

Основное различие между данными устройствами - это способ срабатывания. Что это значит? Чтоб детально не рассматривать принцип работы и характеристики каждого из устройств, хотелось бы сказать одно: автоматические выключатели срабатывают только в случае короткого замыкания на контролируемом участке электропроводки, а УЗО срабатывают при нарушении изоляции проводов или возникновения тока утечки на металлический корпус различного бытового оборудования.

Чтоб было более понятно, устройство защитного отключения служит для защиты человека от поражения электрическим током, а АВ просто защищают бытовое оборудование .

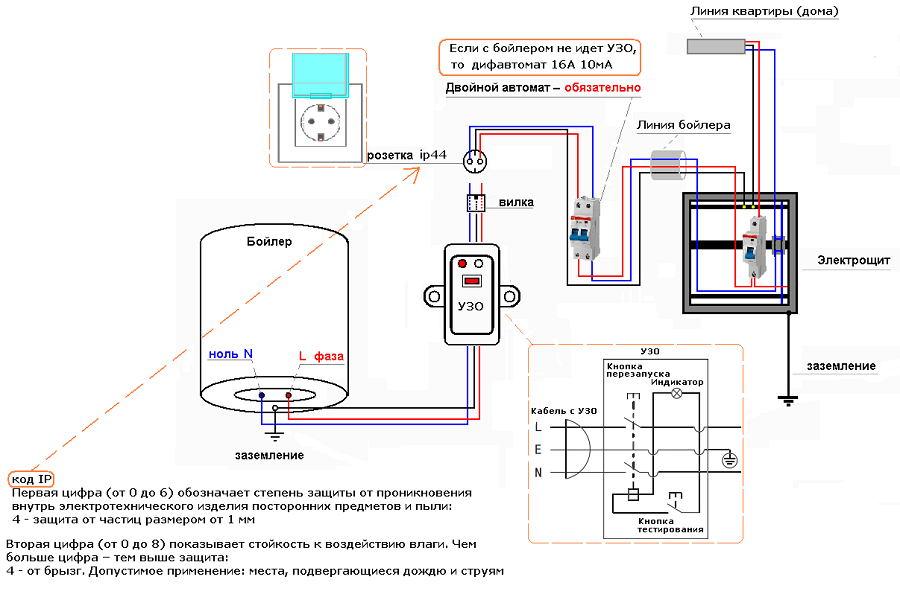

Почему стоит подключать стиральную машинку и бойлер на отдельное УЗО

Поскольку основной потребитель электроэнергии и в бойлере, и в стиральной машинке - это электронагревательный тэн, который контактирует с водой, рано или поздно он пробьет на корпус, и если он не будет запитан от отдельного УЗО, то пропадет свет во всей квартире.

Выбор кабельно-проводниковой продукции

Согласно требованиям нормативной документации ДБН, ПТЭЭП, ПУЭ и ПТБ:

Для запитки розеточных групп, бойлера, стиральной машины, кондиционера, вытяжек необходимо монтировать кабель ВВГнг 3х2.5 мм или ПВСнг 3х2.5 мм.
Для подключения электроплиты и духового шкафа необходим кабель ВВГнг 3х4 мм или ПВСнг 3х4 мм.
Для цепей освещения будет достаточно ВВГнг 3х1.5 мм или ПВСнг 3х1.5 мм.
Если выполняется замена проводки в хрущевке, вводной кабель с силового электрощита на лестничном марше в электрический распределительный щит квартиры должен быть выполнен кабелем ВВГнг (ПВСнг) 3х4 при условии, что у Вас нет электрической плиты, или кабелем ВВГнг (ПВСнг) 3х6 если на кухне установлен духовой шкаф или электроплита.

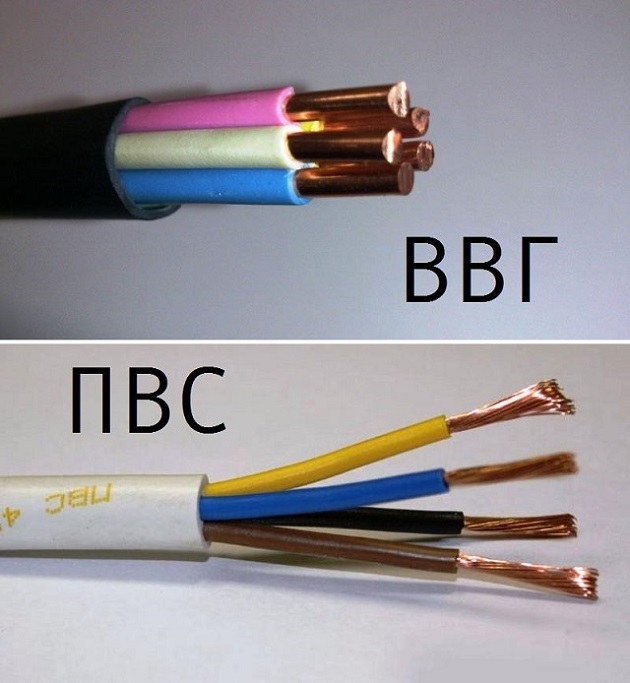

В чем различие между ПВСнг и ВВГнг

Единственное различие между данными марками - это способ исполнения. Кабель ВВГнг (например 3х2.5 мм) представляет собой 3 монолитных жили с сечением 2.5 мм, а кабель ПВС представляет собой 3 жили, которые сплетены из множества мелких медных проволок.

Что означает маркировка «нг» в названии кабеля

Приписка «нг» означает что кабель не поддерживает горение. Таким образом при возникновении короткого замыкания в электропроводке, она сама потухнет тем самым защитит вашу квартиру от пожара.

Как необходимо монтировать кабельно-проводниковую продукцию (электрические кабеля)

При возникновении короткого замыкания в электропроводке поврежденный кабель Вы сможете заменить, не осуществляя демонтаж отделки, поскольку из гофры легко будет достать кабель и заменить его на новый.
Если разводка электропроводки в квартире выполнена в гофре, то у кабеля появляется дополнительная защита, и даже в случае, если Вас затопят соседи, то электропроводка останется не поврежденной поскольку гофра герметична.
При протяжке кабеля через металлические профиля на которых крепится гипсокартон, может повредится только гофра, а защитная оболочка кабеля станется без повреждений.

Как расключить электропроводку в отдельных комнатах

Рассмотрим пример, когда выполняется электропроводка в квартире своими руками. Допустим Вы уже собрали электрический щиток и провели от него кабеля в комнаты. Однако что делать дальше, если в комнату приходит 2 или 3 кабеля (освещение, розетки и кондиционер), а с розеток выходит 3–6 кабелей (в зависимости от количества розеток)?

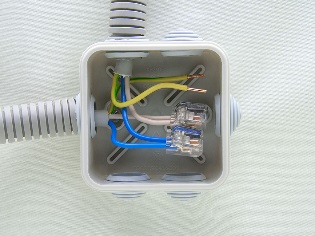

Для этого необходимо монтировать распределительную коробку. В данном электротехническом изделии все кабеля соединяются между собой с помощью сварки, пайки или специальных зажимов (например, WAGO).

Важно! Если Вы подключаете розеточную группу, то согласно маркировке и правильной коммутации в электрическом шкафу коричневый провод - это фаза, синий провод - это общий ноль и зеленый с желтым - это земля.

Что запрещено делать при замене электропроводки в квартире

Соединять провода вне распределительной проводки.
Соединять провода по средствам скруток (поскольку со временем контакт в скрутках ухудшится и может произойти пожар).
Срывать пломбы с счетчика электроэнергии (если он установлен внутри квартиры).
Штробить стены в панельных домах. Допускается делать только вертикальные штробы в штукатурном слое или же прокладывать электропроводку в гофре за фальш-стеной из гипсокартона.
Выполнять ремонт электропроводки в квартире с помощью усеченного кабеля (маркировка ТУ). Для примера если на кабеле с маркой ТУ написано, что сечение кабеля 3х2.5 мм то в реальности оно может быть сечение может быть в пределах 1.5–1.8 мм.
Монтировать кабельно-проводниковую продукцию ближе чем 10–15 см к оконным и дверным проемам.
Использовать не влагозащищённое оборудование в ванных комнатах. Для установки в ванных комнатах степень защиты розеток должна быть не менее чем IP54.
Монтировать электропроводку вблизи газопровода или труб водоснабжения.
Подключать к АВ 16 А кабеля с сечением менее чем 2.5 мм², поскольку кабель будет греться и терять изоляцию, а автоматический выключатель не сработает.
Делать горизонтальные штробы.
Подключать оборудование на прямую без какой-либо защиты (АВ, УЗО и так далее).
Нарушать целостность конструкции несущей стены.

Выводы

Замена электропроводки в хрущевке - это ответственный процесс, который требует определенных навыков и знаний, поскольку от качества его выполнения, зависит безопасность не только Вас и вашей семьи, но а также всего бытового оборудования и приспособлений. И если Вы хотите, чтоб электропроводка в однокомнатной квартире прослужила как минимум 20–25 лет то лучше доверить данной дело проверенным электромонтажным организациям.

Видео по теме

В зданиях старой постройки электропроводка смонтирована для обеспечения электроэнергией в количестве, необходимом для питания приборов общей мощностью 1-2 кВт на квартиру. Такая мощность не отвечает потребностям современного человека, и проводку приходилось заменять на новую. В новостройках учитывается уровень потребления электроэнергии с учетом использования кондиционеров, компьютеров, стиральных машин и прочей техники. Применяются более надежные автоматы, современные УЗО, медные провода. Как же прокладывают электропроводку в современных зданиях?

Состояние на этапе сдачи

Проводка в любой новостройке уже на стадии проектирования рассчитывается с учетом того, чтобы обеспечить бесперебойное, безопасное снабжение жилья. При этом проект электроснабжения учитывает устройство всей проводки в здании, включая телефонные линии, радиотрансляционные сети, сети пожарной сигнализации. Этот вариант используется, когда квартиры в новостройках сдаются «под ключ».

Второй вариант, по которому выполняется электропроводка в новостройке, предусматривает ввод в каждую квартиру только питающего кабеля, рассчитанного для снабжения потребителей необходимой мощности. Далее установка счетчиков, электроустановочных изделий (розеток, выключателей), осуществляется владельцем жилого помещения самостоятельно. При этом либо привлекаются специалисты, либо работы производятся своими силами при наличии необходимых знаний и навыков. Такой вариант уместен, если помещения передаются владельцу без отделки, что очень часто практикуется на рынке современного жилищного строительства.

Нормативные документы

Создание проекта и монтаж электропроводки в новостройке осуществляется в строгом соответствии с требованиями норм, отмеченных в документации. Основными документами являются:

Последние редакции ПУЭ требуют, чтобы проводка, выполняемая скрытым способом в строящихся зданиях, обязательно была заменяемой, поэтому ее прокладка проводится в специальных электротехнических трубах из поливинилхлорида (ПВХ), которые заделываются в строительные конструкции.
В новостройках работы эти производятся сразу после возведения конструкции зданий и закрытия проемов. Очень часто они проходят параллельно с работами по устройству отопления.

Технология устройства электропроводки

Для начала работ потребуется схема электропроводки, на которой будут показаны места крепления розеток, выключателей, распределительных коробок, линии, по которым будут прокладываться провода. Также указываются параметры и характеристики проводки. Схема разрабатывается с учетом требований к будущей отделке помещений, так как некоторые решения при проектировании проводки, будут зависеть от материала конструкций и отделочных материалов.

Удобное расположение

Расположение электроустановочных приборов должно отвечать потребностям будущих владельцев новостройки, требованиям эргономики. При этом схема должна учитывать минимальные расстояния удаленности элементов проводки от сантехнических приборов, газопроводов. По согласованию со службами Энергонадзора возможна установка внутри квартир новостройки коммунальных щитков со счетчиками потребленной электроэнергии. Их расположение также должно быть отражено на схеме.

В соответствии со схемой, в квартирах новостройки размечают расположение будущей электропроводки, и устанавливают корпуса розеток, выключателей, распределительных коробок, распределительных щитов. Гнезда и ниши под них могут быть выполнены в стенах. При этом корпуса распределительных щитов должны быть выполнены из металла и заделаны в конструкции с использованием строительного раствора марки М150.

Прокладка проводов

Далее все розетки, выключатели и места установки осветительных приборов соединяются ПВХ трубками в соответствии со схемой подключения. Трубки эти заглубляются в конструкции стен. При этом в несущих стенах из железобетонных панелей штробление не допускается. Трубки монтируются под слоем штукатурки. По потолкам проводка выполняется в трубах, замоноличенных в железобетон перекрытия, либо проводится в пустотах плит перекрытия. Если трубы не были замоноличены в перекрытия на стадии возведения коробки здания, то они также скрываются слоем штукатурки либо за конструкциями будущих подвесных или натяжных потолков в новостройке. На каждом участке трубки должны быть целыми, без стыков.

Соединение и подключение защиты

На следующем этапе работ все будущие распределительные коробки, розетки и выключатели соединяются между собой и с местами монтажа осветительных приборов кабелями указанного в схеме типа и сечения, протягиваемыми в трубках с использованием специальных протяжек. Концы кабелей помечаются, чтобы избежать путаницы при подключении.

Далее производится соединение проводов в распределительных коробках. Делать соединения вне распределительных коробок, а также в установочных коробках и корпусах розеток и выключателей не допускается.

В распределительных щитах устанавливаются автоматические выключатели для защиты каждой отдельной цепи. Для цепей во влажных помещениях устанавливаются устройства защитного отключения (УЗО) или дифференциальные автоматы.

В коммунальном щите вместе со счетчиком должен устанавливаться вводной автомат, который, так же как и счетчик, впоследствии пломбируется.

Исполнительная документация

После устройства проводки в новостройке обязательно нужно составить исполнительскую документацию, отражающую расположение электропроводки по квартире. Когда собственник квартиры будет устанавливать мебель, предметы интерьера, проводить дополнительные коммуникации, делать отверстия в стенах, он должен знать расположение проводов. В противном случае их можно повредить, а ремонт потребует существенных затрат времени и денег.

Такая документация выполняется в виде актов на производство скрытых работ, составления схем, использования фотографий, изображающих элементы электропроводки до оштукатуривания.

Дополнительно к этому в распределительном щите маркируются и подписываются все автоматы и УЗО по назначению цепей, защищаемых ими.
Сведения, которые указаны в исполнительской документации впоследствии будут использованы при оформлении технического паспорта жилого помещения (квартиры).

Но не всегда существующий проект удовлетворяет собственника квартиры в новостройке. Владелец может быть недоволен качеством работ, надежностью прокладки, расположением счетчика или распределительного щитка. В этом случае возникает необходимость изменить электропроводку.

Менять розетки, выключатели, делать удобную разводку внутри квартиры новостройки можно без разрешения. Но в изменения схемы электропроводки вне квартиры просто так вмешиваться не стоит.

Изменения в проекте

Если проводка в здании выполнялась в процессе строительства, всегда существует вероятность того, что владелец жилья в новостройке захочет изменить ее, ориентируясь своими соображениями о функциональности и удобстве.

Любые изменения в схеме электропроводки, касающиеся ее характеристик, считаются переустройством помещения, и должны производиться по согласованию с органами местного самоуправления на основании принятого ими решения. Это может быть изменение сечения проводов, замена автоматов, распределительного щитка, кабеля, подведение дополнительной линии питания и тому подобное.

Для этого собственник подает:

заявление о переустройстве;
договор купли-продажи, дарственная или другие документы, подтверждающие право на пользование квартирой;
проект переустройства;
технический паспорт;
согласие всех членов семьи нанимателя;

Заключение органа по охране памятников в случае новостройки вряд ли понадобится.

Решения придется ждать дольше месяца – 45 дней. Причем может прийти как разрешение, так и отказ. Отсчет начинается со дня представления собственником всех необходимых документов. Орган, уполномоченный проводить согласование, после принятия решения, выдает или высылает подтверждающий документ в течение 3 рабочих дней.

Полученный собственником документ впоследствии будет являться основанием, дающим право на переустройство помещения.

С этого дня разрешается проводить работы по изменению электропроводки. При этом надо помнить, что новые линии и параметры прокладки будут отмечены в техническом паспорте на квартиру.

Представить современную квартиру без электроснабжения невозможно. Зато смонтировать проводку собственными силами вполне реально.

Для этого потребуется запастись терпением и немного изучить методы и порядок выполнения электромонтажных работ.

В этой статье мы расскажем, как сделать, поменять или провести (проложить с нуля) эл проводку от щитка в квартире своими руками.

Основной нормативный документ, регламентирующий деятельность по обустройству электрических сетей – Правила устройства электроустановок (ПУЭ) . Прежде чем приступать к самостоятельному монтажу , следует ознакомиться с ПУЭ и особенно тщательно изучить разделы, относящиеся к выбору оборудования, правилам монтажа и техники безопасности.

Основные правила, которых следует придерживаться при обустройстве электропроводки:

, вводной щиток, розетки и прочие ключевые элементы сети монтируют в легкодоступных местах .
Выключатели располагают со стороны притвора, внутри комнаты. Высота установки – 60-150 см от пола . Провода к выключателям подводятся сверху.
располагают на высоте не менее 50 см от пола, максимальное допустимое расстояние – 80 см . Провода к розеткам подводят снизу. Розетки должны располагаться более, чем в 50 см от мощных потребителей тока, газовой плиты и заземленных элементов, относящихся к другим коммуникациям.
Розетки устанавливают из расчета 1 шт. на 6 м² помещения, за исключением кухни. На кухне количество розеток соответствует количеству электроприборов. В туалете розетки устанавливать нельзя, розеточную группу в ванной подключают через отдельный трансформатор, либо прокладывают стационарный удлинитель с вилкой, который по мере надобности включается в одну из розеток на кухне. В таком случае ее желательно выделить в отдельную группу подключения.

Маршруты прокладки провода должны быть строго вертикальными или горизонтальными . Повороты выполняются только под прямым углом. Расположение всех кабелей обязательно отмечается на плане.
Маршруты прокладки кабеля располагают на строго определенном расстоянии от несущих элементов перекрытия, труб, краев проемов.
Провода прокладывают так, чтобы они не соприкасались с металлическими элементами строительных конструкций.
Расстояние между проводами, заложенными в один канал, — не менее 3 мм, либо каждый из них должен иметь индивидуальную защиту (канал или гофру).
Разводка и соединения проводов выполняется в распределительных коробках. Все соединения обязательно изолируются, соединения медного и алюминиевого провода не допускается.
Для крепления защитных и нулевых проводников к приборам применяют болтовые соединения.

Пошаговая схема разводки электропроводки

Давайте детально разберем, как сделать электропроводку в квартире своими руками. Правильное проектирование и продуманная – залог безопасности обитателей квартиры . В процессе разработки схемы можно оптимизировать расположение элементов внутренней сети, правильно рассчитать необходимое количество материалов, подобрать тип провода. Наличие схемы и плана проводки обезопасит и в случае ремонта в будущем, исключая риск случайного повреждения во время ремонта.

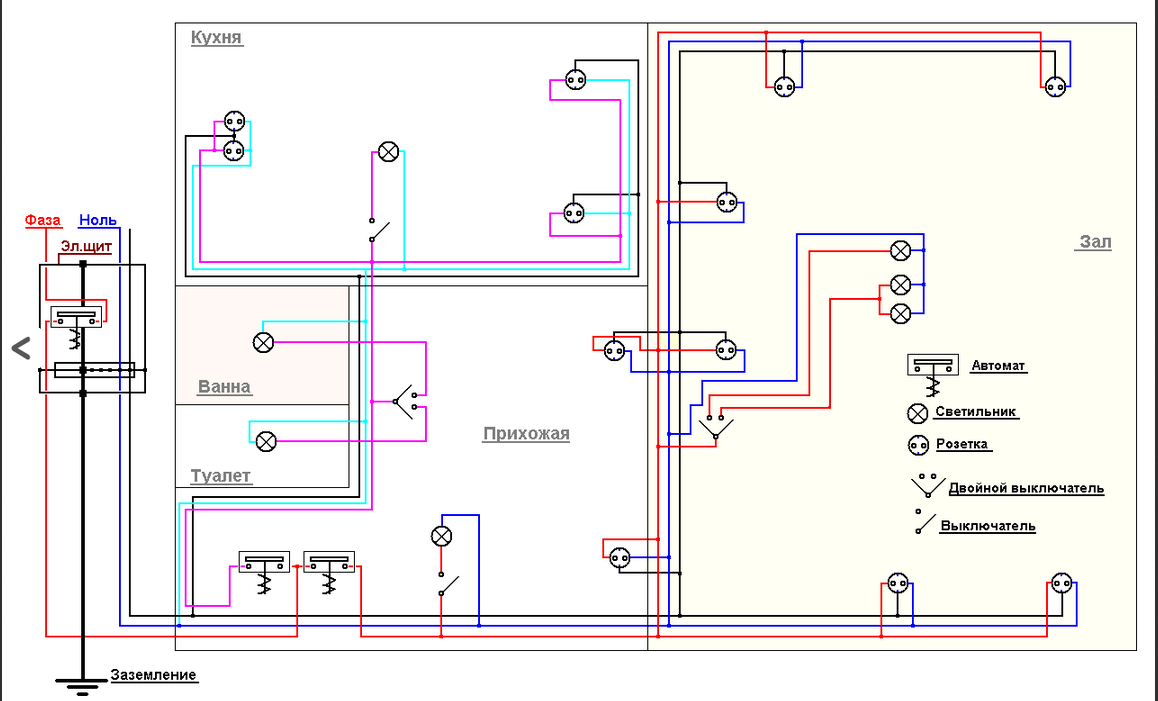

Пример схемы проводки в квартире своими руками смотрите на фото:

При недостатке опыта на этом этапе лучше обратиться к квалифицированным электрикам, но составить схему подключения вполне возможно и самостоятельно. План и расчет внутренней электросети подлежит согласованию в энергоинспекции , поэтому при наличии грубых ошибок его придется переделывать.

Как правильно организовать разводку электропроводки в квартире своими руками с нуля, смотрите в видео:

Для подготовки схемы понадобится чертеж и план квартиры. На плане должно быть обозначено предполагаемое расположение мебели и крупной бытовой техники. Руководствуясь требованиями ПУЭ, на чертеже намечают точки освещения, розетки и выключатели.

В современной практике подключение выполняется группами точек . В каждой комнате (за исключением кухни) таких групп две: осветительная и розеточная. На кухне групп подключения может быть больше, так как и некоторые другие мощные электроприборы рекомендуется подключать как отдельную группу.

С целью экономии материалов группы подключения могут выглядеть иначе:

Осветительная группа комнат, коридора и кухни;
Осветительная группа санузла;
Розеточная группа коридора и комнат;
Розеточная группа кухни;
Электроплита.

При наличии системы теплого пола или иных стационарных отопительных электроприборов для каждого из них предусматривается отдельная группа подключения.

На стадии проектирования проводки производится расчет потребляемой мощности и предполагаемой силы тока в сети. Это необходимо для правильного и . При расчете суммарной мощности учитываются абсолютно все электроприборы , имеющиеся в квартире, вплоть до фена и электробритвы. Проводка должна выдерживать одновременное включение всех потребителей тока. Для определения расчетной силы тока полученный результат делят на 220.

На магистраль к каждой группе подключения необходимо установить устройство защитного отключения.

Инструменты и материалы

Для соединения распределительного квартирного щитка с основным в домах с трехфазным питанием рекомендуется кабель ВВГ-5 с сечением 6 мм² , в домах с двухфазным питанием – двужильный ВВГ-2 аналогичного сечения.

Осветительную часть проводки выполняют из провода ВВГ-3*1,5 (трехжильный, сечение 1,5 мм²) , для розеточной части рекомендуется провод сечением 2,5 мм². Для подключения электроплиты используют провода сечением 4 мм².

В щиток устанавливают УЗО на 16 А для осветительной проводки, 20 А для розеточной группы. На ветвь для электроплиты ставят автомат на 32 А, но если ее мощность превышает 7 кВт, понадобится устройство на 63 А.
Длину кабеля определяют простым измерением расстояния от щита до каждой точки подключения. К итоговому результату добавляют около 4 метров запаса. Примерно треть полученной длины приходится на освещение, остальное расходуется на подключение розеток.

Количество розеток, выключателей, распределительных коробок и прочих элементов подсчитывается непосредственно на схеме . Кроме этого понадобятся подрозетники, клеммники, колпачки СИЗ, изолента, кабель-каналы, гофры или короба.

В набор инструментов входят:

Болгарка с кругом по камню или штроборез;
Перфоратор;
Долото;
Фазоуказатель;
Отвертки с изолированными рукоятками (крестовая и шлицевая);
Пассатижи;
Кусачки;
Уровень;
Переносная лампа;
Удлинитель;
Шпатель.

Разметка и штробление стен

Для разметки понадобится уровень, рулетка, мел или строительный карандаш. В местах установки розеток рисуют квадраты 7х7 см , если предполагается установка двойной розетки, на разметке наносится прямоугольник, шириной 14 см. Затем на стену наносят маршруты прокладки кабеля в соответствии с планом.

В последнюю очередь размечают расположение выключателей, отмечая их квадратами, как и розетки. Под распределительные коробки чертят прямоугольники 9х20 см .

Лунки под розетки и выключатели намечают корончатым сверлом, затем болгаркой по намеченным линиям прорезают бороздки.

Глубина бороздки – не менее 20 мм, ширина штробы зависит от количества проводов, которые должны быть проложены на конкретном участке. Все провода должны поместиться совершенно свободно.

После прорезания бороздок остается выбить штробы и все намеченные отверстия. Штробление – процесс трудоемкий, грязный и шумный , работы следует планировать на рабочее время и предварительно предупредить соседей.

Прокладка проводов и фурнитуры

В первую очередь и УЗО , количество которых соответствует количеству групп подключения. Внутрь щитка заводится отрезок провода сечением 5 мм². Синий — крепят к нулю, белый – к верхнему контакту автомата, заземляющий (желтый с зеленой полосой) – заземлению. УЗО соединяются последовательно отрезком белого провода.

Монтаж новой проводки в квартире своими руками рекомендуется начинать от самой дальней точки подключения.

Провод режут на отрезки необходимой длины с припуском на соединения, на полу протягивают в гофры и после этого укладывают в штробы.

Для подключения розеток используется провод сечением 2,5 мм² , от осветительных приборов и выключателей – провод 1,5 мм². К концу каждого провода желательно прикреплять бирку с указанием назначения и расположения группы (точки) подключения.

Провода в распределительных коробках соединяют с помощью СИЗ или просто хорошо изолируют. Основной провод внутри щитка подключают так: синий проводник – к нулевой шине, фазный, в красной или коричневой изоляции – к УЗО снизу, заземляющий – к заземлению внизу .

После этого проводку прозванивают и, если монтаж выполнен правильно, остается вызвать электрика для подключения к распределительному щиту. Как правильно осуществить монтаж и прокладку электропроводки в квартире своими руками, вы сможете посмотреть далее в видео:

Все работы выполняются только исправным инструментом , рукоятки ручного инструмента должны быть изолированы. Для дополнительной защиты необходимы прорезиненные перчатки, работы по штроблению стен выполняют в защитных очках и респираторе. Штробление на высоте производится с козел либо со стремянки с боковым упором.

В данном видео опытный специалист расскажет и покажет, как поменять электропроводку в квартире своими руками:

Больше, чем когда-либо прежде, люди сегодня нуждаются в электроэнергии, которая нужна почти для всех работ – от зарядки телефона, до подогрева воды. Чтобы привычный стиль жизни не нарушался, необходим качественный монтаж проводки в доме. Для его реализации пригодится опыт и практические правила, накопленные специалистами.

Электричество – источник комфорта Источник pic2.me

Основы техники безопасности – ошибки и способы их избежать

Незнание или невнимательность к деталям может привести к ошибкам монтажа. При дальнейшей эксплуатации такая проводка в доме станет причиной неполадок, порчи имущества, а иногда и пожара. Существуют несложные правила, позволяющие мастеру действовать не наугад, а по правилам техники безопасности:

В новом строении перед закладкой проводки подбирается место для щита-распределителя. Его устанавливают близко от входа, в незамерзающем помещении. При составлении схемы щита разумно сразу подумать про УЗО (устройстве защитного отключения), контур заземления и прочие защитные устройства.

Навесной распределительный щит Источник is.insterne.com

Все работы по замене электропроводки (в старом жилище) должны проводиться с отключенным электропитанием на электрощите. Требуется оставить на нем табличку с предупредительной надписью, чтобы избежать неприятного сюрприза.
Разводка проводки в доме предваряется составлением подробного плана сети и подключения электроприборов.
Даже если все автоматические выключатели выключены, до начала работ проверяется наличие или отсутствие напряжения на контактах или проводящих поверхностях индикаторной отверткой.

На вводной автомат обязательно вешается табличка с предупреждением Источник jamesgoodmandance.com

Самые распространенные ошибки :

Использование алюминиевых проводов. Согласно требований ПУЭ (правила установки электроборудования), в жилых домах разрешено применять алюминиевые провода сечением не меньше 16 мм². Провода такого диаметра обычно используются только в кабелях, по которым ток подводится к дому, но не внутри него. При замене проводки, комбинация медных и алюминиевых частей недопустима – в точке их соединения контакт со временем перегорит из за переходного сопротивления.

Недостаточная гидроизоляция. Для долгой и безопасной работы системы необходимо позаботиться о тщательной изоляции всех проводов в помещениях с повышенной влажностью. Некачественная изоляция чаще всего обнаруживает себя в ванной, кладовой, на кухне или террасе.
Штроба. Оптимальной считается глубина 2-2,5 см. Канавки с меньшей глубиной сложно штукатурить.

Штробление стены под проводку Источник legkovmeste.ru

Работа с кабелем. Запрещается диагональная прокладка; сечение провода должно рассчитываться в соответствии с параметрами системы.
Распределительные коробки. Для избегания путаницы и удобства обслуживания размещаются под потолком.

Пример составления схемы электропроводки в частном доме

Схему будущей электропроводки составляют на основе плана частного дома. Она состоит из двух частей, электрической и монтажной. Основные элементы набрасываются схематично, «для себя».

Электрическая схема . Схема электропроводки в частном доме показывает способ включения в цепь энергопотребителей и их количество.

Пример электрической схемы проводки в загородном доме Источник assz.ru

Монтажная схема . Определяет места монтажа устройств. Эти данные помогут подсчитать количество необходимых кабелей и дополнительных расходных материалов.

Монтажный вариант схемы электропроводки Источник kabel-house.ru

К основным элементам сети относят провода, розетки, выключатели, счетчики, предохранители и реле, распределительные коробки, кроме того:

точку ввода внешнего силового кабеля;
точки подключения бытовых приборов высокой мощности;
потолочные и настенные осветительные приборы.

Началом электроснабжения дома является электрощит. К нему извне подводится питающий провод (чаще по воздушной линии), подающий однофазный или трехфазный ток.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу электротехнических работ . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Видео описание

Пример составления плана расположения электрооборудования на видео:

Чтобы повысить надежность, на щите потребители разбиваются на группы (подключение группами точек):

Осветительные приборы.
Розеточные гнезда.
Силовые элементы (бойлер, электроплита, стиральная машина).
Хозяйственные группы (подвал, гараж).

Допускается разбивка потребителей по комнатам или этажам. В таком случае каждая группа нуждается в индивидуальных устройствах защиты (автоматы, УЗО).

В каждой комнате имеется осветительная и розеточная группа, на кухне их больше (теплый пол и электроплиту подключают как отдельную группу). Для мощной бытовой техники и ламп-узлов цепи в ванной предусматривается заземление (подключение через кабель с дополнительной жилой «земля»).

Подготовительные работы для устройства электропроводки

Чтобы проводка в загородном доме при эксплуатации не доставляла проблем, проводятся подготовительные работы и расчеты. К ним относится расчет общей мощности приборов, планируемых к установке; на основе этих цифр выбирается кабель.

Мощность некоторых бытовых приборов Источник bazliter.ru

Расчет потребляемой мощности

Общая потребляемая мощность складывается из отдельных мощностей бытовых приборов, элементов освещения и силового оборудования. Эти значения берутся из специальных таблиц; их можно найти в технических паспортах приборов.

Чтобы самостоятельно получить итоговую потребляемую мощность приборов, надо просуммировать мощности всех потребителей на этом проводе. Известно, что одновременно все приборы не включаются. Поэтому полученная сумма умножается на поправочный коэффициент спроса (коэффициент одновременного использования). Коэффициент равен 0,8 (если общая мощность меньше или равна 14 кВт), 0,6 (до 20 кВт), 0,5 (до 50 кВт).

Пример: если полученное число составляет 32,8 кВт, то ориентировочная величина потребляемой мощности: 32,8*0,6=19,68 кВт.

Разделив общую мощность на напряжение (220 В) можно узнать максимальную силу тока. Например, если мощность оказалась равной 5 кВт (5000 Вт), сила тока равна 22,7 А.

Видео описание

Наглядно пример расчетов на видео:

Выбор сечения кабеля по длине и мощности

Сечение кабеля выбирается по определенному ранее максимальному току нагрузки и параметру проводника (плотность тока для этого материала). При силе тока 22,7 А и плотности проводника 9 А/мм2 (медь) подходящим будет проводник с поперечным сечением (ППС): 22,7/9=2,5 мм2.

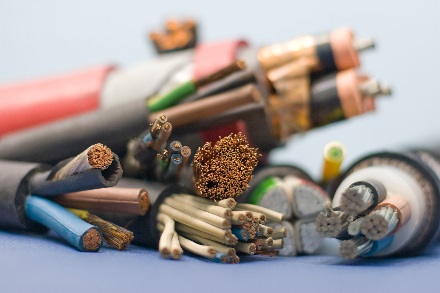

Медь считается лучшим материалом из-за своих свойств: износостойкости, высокой тепло- и токопроводности (даже при окислении), пластичности. Медный провод хорошо поддается скручиванию и выдерживает нагрузку в два раза большую, чем алюминиевый аналогичного сечения.

Расчет сечения по нагрузке (кухня) Источник reslando.ru

Оптимальным сечением для розеточной группы считают 2-2,5 мм2, для подключения осветительных приборов достаточным будет 1,3-1,5 мм2, для мощных электроприборов лучше подстраховаться – не меньше 4 мм2.

Длину кабеля рассчитывают, сделав замеры всех прямолинейных участков с добавлением с каждой стороны припуска по 10-15 см. Ориентировочную длину кабеля можно получить, умножив площадь помещений на два.

Последовательность выполнения монтажных работ

Монтажные работы требуют комплексного подхода. Их начинают после приобретения кабеля. Дополнительно покупается электрофурнитура: розетки, подрозетники, выключатели, кабель-каналы и распределительные коробки.

Все материалы надо подготовить заранее Источник pinterest.co.uk

Установка контура заземления

Любой частный дом обязательно снабжается контуром заземления, который выполняет несколько задач:

Защищает обитателей дома при появлении напряжения на корпусе прибора.
Поддерживает безопасную работу приборов работающих во влажной среде (стиральные и посудомоечные машины, электрическая плита, бойлеры и проточные водонагреватели).
Снижает уровень шума (помех) в электросети.

Контур монтируется в грунте рядом с домом; внутрь заземление подводится на электрощит. Оно обязательно для:

электротехники высокой мощности;
источников света (групп цепи) в ванных.

Монтаж распределительного щита Источник justdial.com

Монтаж элементов распределительного щита

После того, как схема подключения электричества в частном доме подобрана, а потребители разделены на группы, монтируется распределительный щит. В нем располагаются:

автомат защиты и УЗО – общие;
автоматы и УЗО – для выделенных групп;
счетчик;
нулевая шина и главная заземляющая шина.

На щите функцию жилы можно определить по цвету ее изоляции:

белая (иногда красная, черная или коричневая) соответствует фазе;
синяя – нулю;
желто-зеленая – защитному заземлению.

Окончательно распределительный щит для электропроводки в частном доме собирают после того, как закончен монтаж проводки.

Применяемая расцветка проводов Источник financloansinvest.ru

Монтаж электропроводки закрытого и открытого типа

Проводка в новом доме укладывается двумя способами – открытым и закрытым, причем первый вариант чаще выбирается при невозможности применения второго.

Открытая проводка. Она прокладывается поверх стен и при желании защищается кабель-каналами. Имеет свои преимущества – всегда доступна осмотру. При этом, как любой технический элемент в интерьере, «режет глаз». Исключение составляет дизайн помещений в стиле лофт или ретро, где такие решения приветствуются.

При открытом монтаже кабель крепится скобами на поверхность, затем его закрывают коробом. Углубления для розеток и выключателей делаются перфоратором или буром.

Короб (кабель-канал) для открытой проводки Источник wotsite.ru

Скрытая проводка. При скрытом монтаже приходится штробить стены (пробивать каналы), укладывать провода и прятать их за стеновой отделкой. Такой способ более надежный и долговечный, но одновременно трудоемкий и затратный при будущих переделках. Чтобы в будущем не задеть кабели при сверлении стен, стоит запастись планом расположения сети.

Электрическая проводка в доме делается по неизменному правилу: укладка производится строго горизонтально или вертикально, любой другой путь не допускается. Изгибы выполняются под прямым углом.

Перед монтажом в соответствии со схемой размечаются стены, горизонтальные и вертикальные участки. Это можно делать с помощью лазерного уровня или отвеса, смазанного мелом или углем. Можно сфотографировать стены с нанесенной разметкой. Памятка поможет в будущем не задеть проводку сверлом или гвоздем.

Надо зарисовать себе схему расположения проводов внутри стен Источник pinterest.com

При скрытом монтаже штробы (канавки в поверхности стены) пробиваются долотом или болгаркой или специальным штроборезом. Провода укладываются в штробы, их закрепляют и маскируют гипсом или алебастром. Иногда скрытую проводку проводят не в штробе, а под плинтусом, что сохраняет доступ и возможность проверки.

Проводка в деревянном доме

Организация проводки в таком жилище имеет свои особенности. Внутренняя проводка с заглублением проводов в стены увеличивает вероятность пожара для деревянных конструкций. Поэтому наиболее безопасным является открытый вариант.

Разводка электропроводки в деревянном доме Источник bauenhaus.ua

Предпочтительнее использовать плоский кабель; для исключения провисания его фиксируют крепежом из жести или пластика.

Когда сеть собрана и все элементы подключены, проверяется исправность.

Видео описание

Про ошибки монтажа проводки в деревянном доме смотрите на видео:

Время выполнения и примерная стоимость некоторых работ

Электромонтаж «под ключ» в коттедже в среднем выполняется за 4-6 дней. Комплексный монтаж обойдется в18-60 тыс. руб., замена проводки – 15-36 тыс. руб.

Разводку электрики по этажу частного дома проведут за 9-12 тыс. руб.

Комплексная замена проводки в деревянном доме будет стоить 18-29 тыс. руб.

Прокладка кабеля сечением до 4 мм в штробе – 25-30 руб. за м/п.

Прокладка кабеля сечением более 4 мм в штробе – 42-55 руб. м/п.

Штробление гипсовых стен – 75-85 руб. за м/п, кирпичных – 92-100 руб. за м/п, бетонных – 105-112 руб. за м/п.

Сборка электрощитка (счетчик + 3 автомата) – 980-1100 руб.

Подключение электросчётчика с монтажом (220 вольт) – 665-720 руб.

Подключение электросчётчика (380 вольт) – 1050-1130 руб.

Интерьер в стиле лофт с открытой потолочной проводкой Источник behance.net

Общие правила подключения к электросети

Вслед за монтажом электропроводки устанавливают автоматы, УЗО и электроприборы. Чтобы ввести в эксплуатацию электрооснащение частного дома, приглашается специалист из энергонадзора, уполномоченный провести приемо-сдаточные испытания.

После проверки безопасности проведенного электромонтажа выдается «Акт допуска на подключение», разрешающий дальнейшее использование оснащения. На основании этого документа энергоснабжающая организация заключает договор с владельцем дома и подключает жилище к опоре.

Видео описание

Наглядно про подключение электропроводки на видео:

Заключение

Жизнь современного человека настолько зависит от электричества, что даже час без электроэнергии большинству кажется бесконечным. Дела останавливаются, сбивается ритм, планы остаются нереализованными. Дефектный монтаж может привести не только к кратковременным сбоям в работе системы.

Электротехнические неисправности (вызванные нарушением правил устройства и эксплуатации электрооборудования и бытовых электроприборов), согласно данным МЧС России, в 2017 году стали причиной 41374 домашних пожаров. Чтобы обезопасить дом и своих родных, стоит заранее позаботиться о многих вещах, но начать стоит с качественной электропроводки.

Современные требования к электрической проводке взяли высокую планку, так как в квартирах и домах возросло количество электрических приборов. Поэтому проводка должна выдерживать возможные нагрузки и соответствовать требованиям безопасности.

Во время строительства или капитального ремонта должна быть разработана новая схема электропроводки в квартире, которая учтет возросшие потребности человека в электроэнергии.

По новым стандартам проводку часто прокидывают по потолку

Проводка, которая делалась в квартирах 40 лет назад, рассчитывалась на работу малого набора приборов – телевизора, холодильника, освещения. Максимальные нагрузки давали электроплиты, чайники и кипятильники.

Сегодня люди покупают компьютеры, системы видеонаблюдения, мощную бытовую технику, устройства беспроводной связи и другое.

При этом принципы проектирования электропроводки не изменились, но стала сложнее и разветвленнее сеть.

Совет! Важно предусмотреть оптимальное количество розеток на приборы, которые будут использоваться жильцами. В противном случае в ход пойдут тройники и удлинители, что приводит к росту нагрузок на отдельные участки проводки и перегреву.

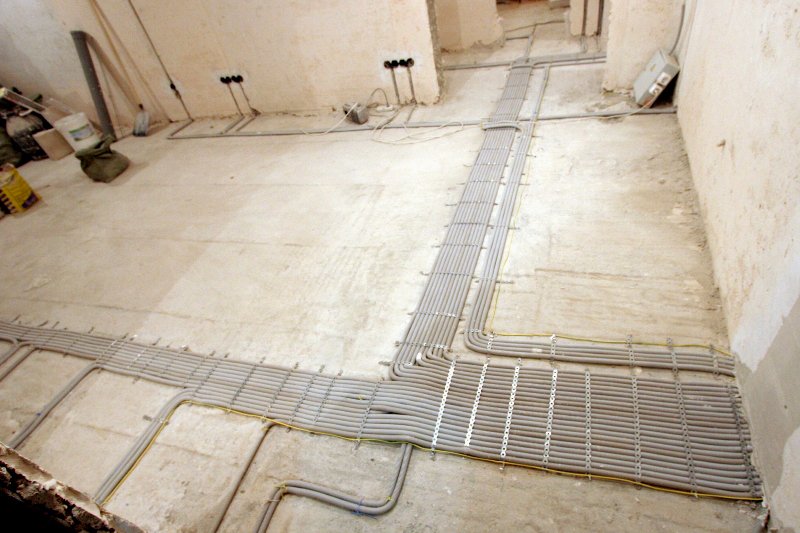

Количество электроточек возросло

Дополнительная сложность составления схемы электропроводки заключается в сопоставлении ее рабочих параметров с мощностью приборов.

Поэтому заранее нужно знать, что и где будет стоять, и какие нагрузки на сеть будет оказывать.

Второй момент – правильное освещение помещений, которое осуществляется в соответствии с нормами

Наряду с силовой сетью в квартирах используется и слаботочная. Это телевизионные и телефонные кабели, компьютерное оборудование, оптоволоконные сети, и акустика. Физически их разделять нельзя, так как приборы подключаются к ним одновременно, а значит, при составлении проекта учитывается положение трасс.

Существенно изменилось количества кабеля, нужного для подключения всех приборов. Это относится и к освещению.

Раньше комнаты освещали одной люстрой, а сегодня в моду вошло точечное освещение, которое позволяет равномерно рассеивать свет по площади комнат, что показано на фото ниже. К каждому светильнику требуется прокинуть провод.

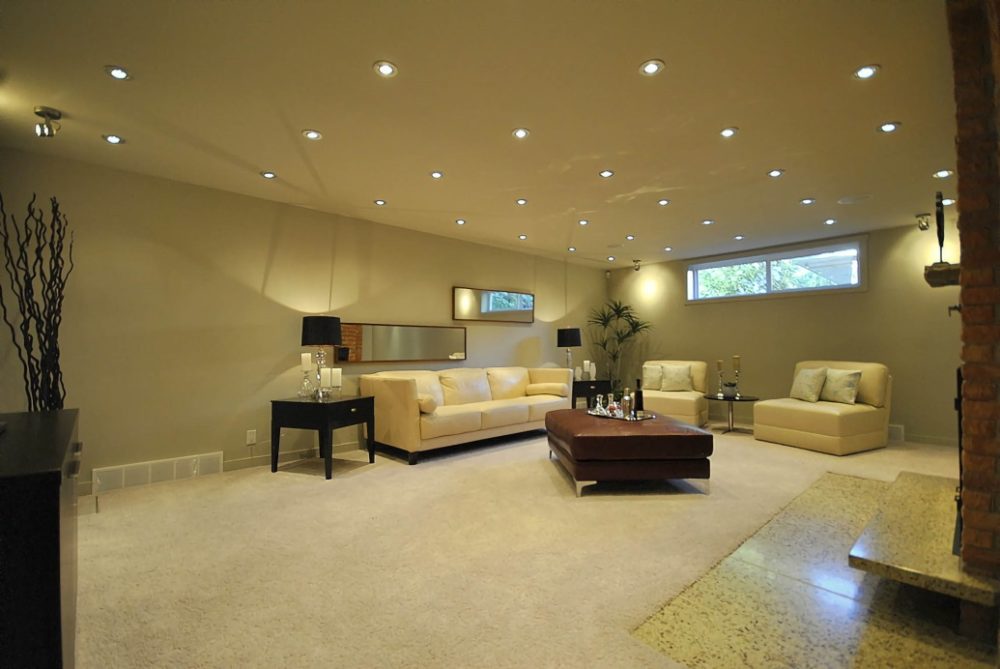

Точечное освещение

Интересно знать! Современные электрические приборы не такие прожорливые как раньше. Вместо одной лампы накаливания могут работать сразу 10 светодиодных, давая намного больше света. Этот факт позволяет не перегружать общественные сети.

Зачем делать проект электропроводки в квартире

Чтобы обеспечить безопасность, провода дополнительно укладываются в гофрированный шланг ПВХ, который занимает намного больше пространства.

Уложить правильно в ряд 10-15 кабелей и раскинуть их по квартире – это искусство. И справиться с задачей может только профессиональный электрик, действующий по схеме.

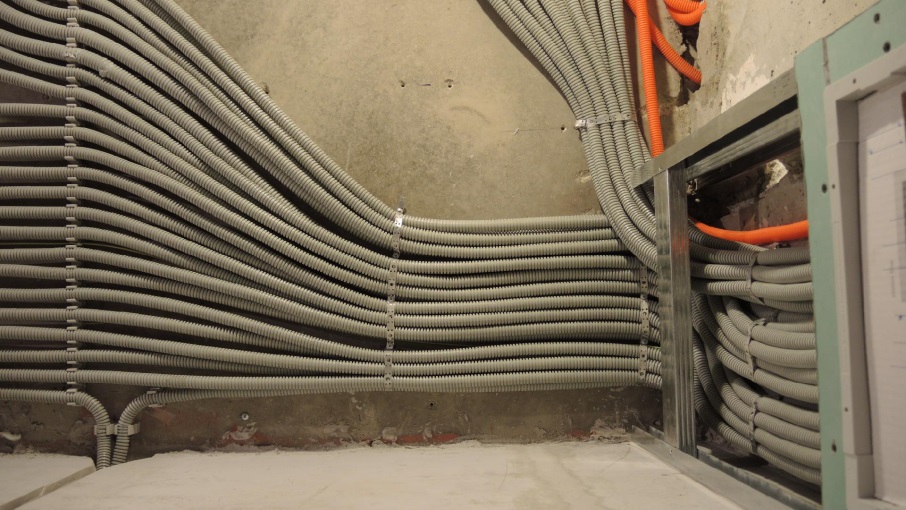

Кто-то скажет, что электрик – перфекционист, ответим, что работа велась по проекту

Второй момент — это необходимость отделки и маскировки коммуникаций. После этого разобраться с расположением большого количества проводников будет невозможно, без частичной порчи ремонта.

Когда у застройщика хранится план, проблем подобного рода не возникает.

План электропроводки квартиры – пример

Электрик учитывает пожелания клиента по расположению бытовых и нагревательных приборов в помещениях, после чего начинает составление схемы.

Его задача – разбить кабеля на группы так, чтобы они не пересекались, не мешали друг другу, а также была возможность распределить нагрузку в сети равномерно.

Он продумывает систему защиты (некоторые устройства требуют заземления и наличия отдельно вынесенных УЗО), чтобы проводка соответствовала требованиям безопасности.

Схема электрической проводки включает в себя следующие элементы:

Распределительный щиток, который может быть внутриквартирным или общим.
Электрический счетчик для контроля над расходом электроэнергии.
Автоматические устройства защиты, отвечающие за прекращение подачи питания при возникновении утечек, ударов током человека, коротких замыканиях.
Кабели и провода, с помощью которых осуществляется разводка до электроточек.
Выключатели и розетки для управления освещением и подключения бытовой техники.

Принцип разделения внутриквартирной сети – зачем это нужно

В распределительном щитке частного дома или квартиры устанавливается вводный автомат, к которому подключается силовой кабель. Этот элемент управляет внутридомовой сетью.

При отключении рубильника, электричество перестает подаваться ко всем точкам. Это удобно в том случае, когда надо быстро и без разбора обесточить провода, но крайне неудобно тогда, кода свет требуется отключить только в определенной комнате.

По этой причине внутридомовая сеть разделяется на несколько групп.

Разветвление внутридомовой сети

Чаще распределение делаются по помещениям, но есть и другие принципы деления:

Отдельная группа на освещение.
Подключение мощной бытовой техники.
Отдельная кухонная линия.
Обособление туалета и ванны.

Причем сеть может разветвляться на нескольких уровнях, например, отдельное УЗО ставится на электродуховку, что позволит оставить в кухне другие бытовые приборы и освещение включенными, если защита сработает.

Линия для освещения

Свет может отключаться раздельно или одним общим выключателем.

Многоуровневое разделение схемы питания

Важно! Если в гостиной одна люстра, а в остальных помещениях используются маломощные светильники, есть смысл запитать их совместно – высокой нагрузки на сеть это не создаст.

Если же освещение включает в себя россыпь приборов разного типа и назначения, то стоит выполнить разбивку по группам – отдельно основной источник света, отдельно дополнительная точечная подсветка и прочее.

По этому же принципу можно будет отделить помещения, в которых установлено наиболее мощное оборудование. Также поступают, если в комнате установлены понижающие трансформаторы и различные блоки питания.

Мощная бытовая техника

Относится этот термин к тем аппаратам, которые осуществляют нагрев чего-либо. Например, электрический котел отопления и подогрева воды, электрическая плитка и духовка. При включении они создают высокую нагрузку на сеть – 10 Ампер далеко не предел.

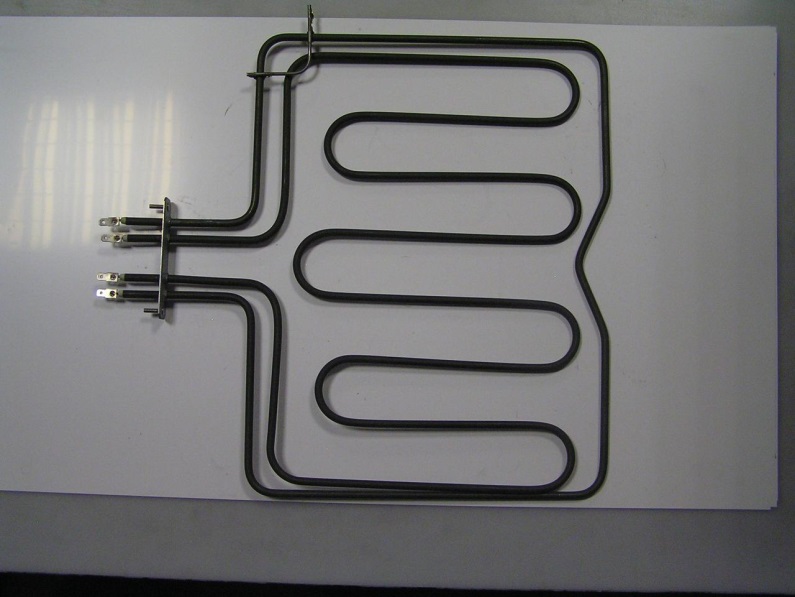

Тэн от духовки может потреблять до 4 кВт

Розетка и проводка должны справиться с такой нагрузкой, так как рассчитаны на нагрузки в 16 Ампер.

Но, во-первых, не все розетки и провода, а, во-вторых, параллельно им могут работать и другие приборы.

Включите одновременно с духовкой электрический чайник, и, вероятно, сработает защита в щитке, и линия обесточится. По этой причине производители крупной бытовой техники рекомендуют отдельное подключение.

При поломке такого прибора, если он подключен независимо, мастеру будет удобно работать. Не придется искать и дотягиваться до вилки, которая обычно находится в труднодоступных местах.

Кухонные приборы

Причины тут те же, что в описанном выше случае. Кухонная сеть — самая загруженная. Тут высокая концентрация мощных электрических приборов.

Сюда входят: стиральная и посудомоечные машины, тостеры, микроволновые печи, мультиварки, хлебопечки, вытяжки, грили, мясорубки, водонагреватель, освещение и так далее.

Это оборудование создает серьезные нагрузки на электрическую сеть

Поэтому кухня выделяется в отдельную линию, а особо мощные приборы имеют собственные УЗО, запитанные от вводного автомата.

Такое количество приборов требует продуманного расположения розеток. Группу располагают на рабочей зоне, чтобы была возможность подключать мобильные приборы. Отдельно выносятся розетки под крупную бытовую технику.

Помещения с повышенной влажностью

Раньше в ванных и туалетах розеток не ставили, но сегодня и для этого помещения придумано множество приборов.

Пользование ими во влажной среде опасно.

По этой причине помещение нуждается в других устройствах защиты. К схеме электропроводки в ванной есть свои требования:

Комнатная распределительная коробка не должна выходить внутрь помещения. Устанавливается она в любой удобной соседней комнате или коридоре.

Распределительная коробка на стене в прихожей

Каждое устройство, которое будет использоваться в ванной комнате, должно подключаться только к отдельной розетке. Применение удлинителей и тройников не допускается.

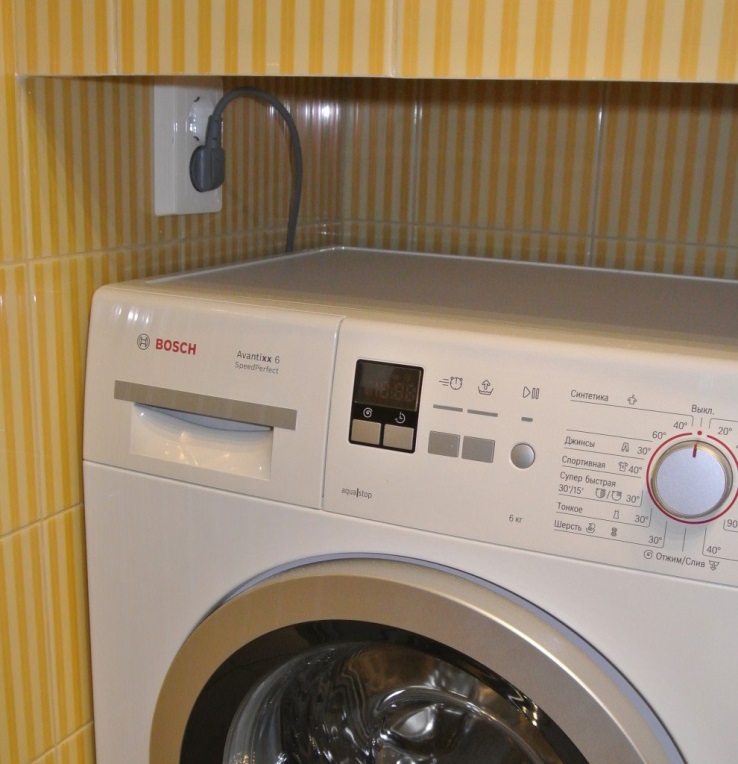

Отдельная розетка под стиральную машинку

Выключатель для управления освещением комнаты устанавливается, как и коробка, за пределами помещения. Самое удобное место — рядом с дверью.

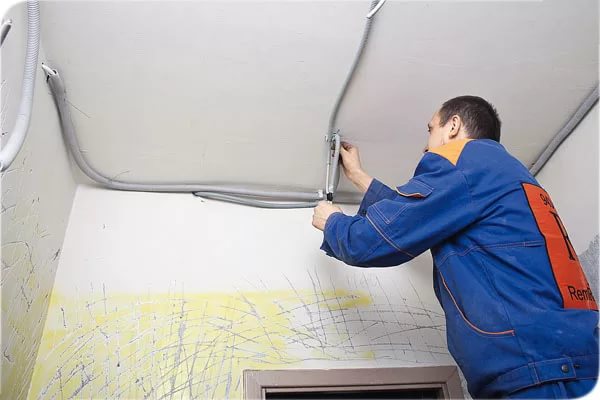

Электрический кабель прокладывается максимально близко к потолку. Обязательно используется изолирующая гофра.

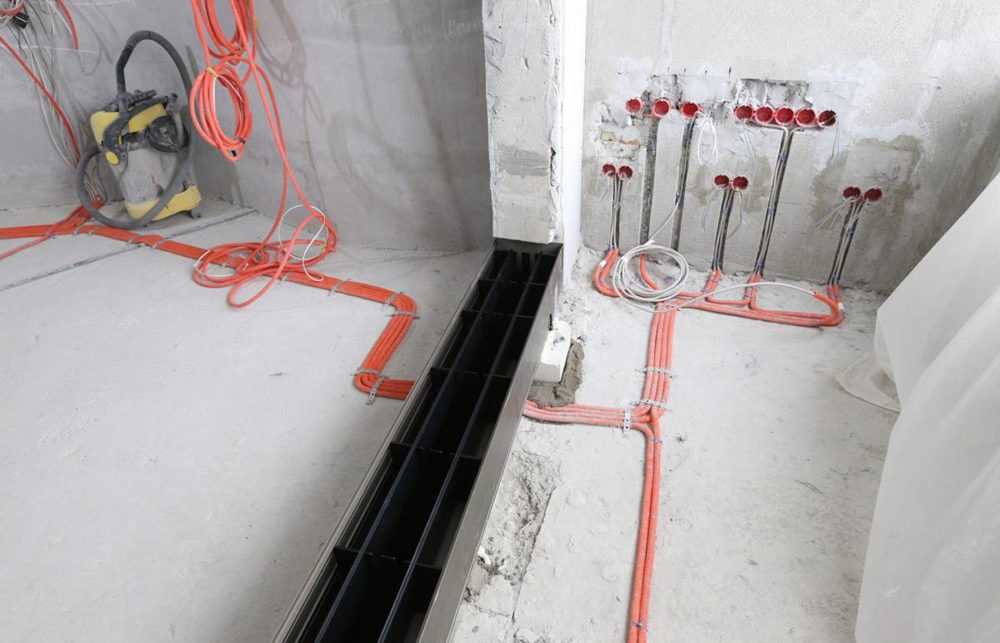

Монтаж электрической проводки в ванной комнате

Важно! Повышенные требования безопасности предъявляются и к фурнитуре. Степень из защиты должна быть не ниже IP 44. При этом рекомендуется брать розетки с крышкой, выполняющую роль защиты от брызг.

Интересно знать! Эта проблема остается нерешаемой для домов старой постройки, в которых заземление не предусмотрено в принципе.

Многие люди заземляют технику на водопроводные трубы, но делать так нельзя, из-за риска поражения электрическим током, причем не только вас, но и соседей.

В старых домах иногда проводят полную реконструкцию электрических сетей, что позволяет смонтировать внешний контур заземления. Если так, то жильцам повезло – осталось заменить внутренние провода.

Замена электрической проводки требует проведения капитального ремонта
