Металлоискатель своими руками подробная схема. Как сделать металлоискатель своими руками: принцип работы, схемы, пошаговая инструкция

11.10.2023

Многие радиолюбители мечтают сделать металлодетектор своими руками. С его помощью можно обнаруживать металлические предметы в грунте на разной глубине. В интернете можно встретить множество фото схем металлоискателя, которые просты в устройстве. Сделать их сможет любой начинающий радиолюбитель.

Простая сборка

Для примера возьмем схему простого металлоискателя. Он относится к импульсному типу, но из-за простоты конструкции не способен различать разновидности металлов. Поэтому работать таким устройством на территориях, где встречаются предметы из цветного металла, не удастся.

Как собрать устройство

Для сборки схемы простого металлоискателя своими руками понадобятся следующие инструменты и детали:

Наличие микросхемы КР1006ВИ1, и транзистора IRF740;
Наличие микросхемы К157УД2 и транзистора ВС547;
Медный проводник 0,5мм (ПЭВ);
NPN транзистор;
Корпус, и различные материалы для него;
Припой, флюс, паяльник.

Другие детали отображены на схеме. Чтобы собранная схема была надежно закреплена, для нее следует подготовить пластиковый корпус.

Штангу можно сделать при помощи пластиковой трубки небольшого диаметра. В ее нижней части будет установлена катушка для поиска металла.

Начало работы

Схема устройства металлоискателя на транзисторах является распространенным вариантом многих моделей. Сборка начинается с изготовления печатной платы. Далее на нее монтируются все радиоэлементы точно так, как показано на схеме.

Чтобы работа прибора была стабильной, в схеме применяются пленочные конденсаторы. Это позволит без проблем использовать его в холодную погоду.

Тип питания для устройства

Работать прибор может от напряжения 9-12 В. Из-за его достаточной мощности, интенсивно расходуется энергия. Рекомендуется устанавливать до 3 батарей, и соединять их в параллельную цепь. Можно воспользоваться небольшим АКБ, который имеет зарядное устройство. Благодаря его емкости, металлоискатель будет дольше работать.

Монтаж катушки

Имеются разные типы и схемы для изготовления металлоискателей, но в импульсном варианте в монтаже катушки допускаются неточности. При изготовлении оправки следует сделать обмотку до 25 витков, а диаметр кольца 1900-200мм.

Все витки катушки необходимо заизолировать с помощью изоленты. Снижение числа витков до 22, и диаметр оправки 270мм позволит обнаруживать предметы на более глубоком залегании. Сечение провода на катушке используется 0,5мм.

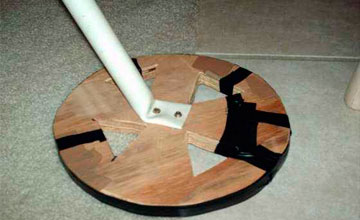

Когда обмотка будет готова, ее крепят на прочный корпус с достаточной жесткостью, на котором не должны находиться металлические детали. Иначе они способны экранировать магнитное поле, и работа металлоискателя будет нарушена. Корпус можно сделать деревянным или пластиковым, но чтобы он мог выдержать различные удары, которые могут повредить катушку.

Имеющиеся на ней выводы следует припаять к проводнику из нескольких жил. Оптимальным вариантом считается двужильный провод.

Монтаж схемы металлоискателя цветных металлов немного сложнее, и при изготовлении катушки нужно соблюдать высокую точность. Количество витков доходит до 100шт, а в качестве сердечника используется виниловая трубка. Сверху на обмотку наматывается фольга, которая образует электростатический экран.

Настройка прибора

Если монтаж схемы выполнен в точности, то металлоискатель не будет нуждаться в дополнительной настройке. Его показатели чувствительности будут максимальными, но возможна тонкая регулировка через переменное сопротивление R13. Ее нужно выполнять до тех пор, пока в наушниках не начнутся редкие щелчки.

Если настройка не удается, то сопротивления нужно заменить на R12. Когда регулировка резистора будет находиться в середине, то это будет считаться нормой.

Для проверки прибора подойдет осциллограф. На нем замеряется частота транзистора Т2, а импульс должен длиться до 150 мск. Оптимальная частота работы составляет до 150 гц.

Как использовать устройство

Не следует торопиться и приступать к работе сразу после включения металлоискателя. Он должен стабилизироваться, поэтому нужно подождать до 20 сек. После соответствующей настройки резистора, можно начинать искать металл.

Обратите внимание!

Фото схемы металлоискателя

Обратите внимание!

Многие люди необоснованно считают, что самодельные металлоискатели по многим параметрам уступают фирменным образцам, произведенным на заводе.

Но по факту, правильно собранные своими руками конструкции, порой, оказываются не только лучше, но и дешевле «заводских» конкурентов.

Стоит знать: большинство кладоискателей и краеведов, чтобы сэкономить денежные средства, стараются выбрать наиболее дешевые варианты. В результате они либо сами собирают металлоискатели, либо приобретают самодельные кастомные устройства.

Новичков, а также людей, не разбирающихся в электронике, на первых порах пугает обилие не только специальной терминологии, но и различных формул и схем. Однако если немного вникнуть, то все сразу становится понятно, даже имея знания, полученные на школьных уроках по физике.

Поэтому стоит, прежде всего, разобрать принцип действия металлоискателя, что он собой представляет и как его можно самостоятельно собрать в домашних условиях.

Как работает

Принцип функционирования данного устройства заключается в использовании электромагнитного поля. Оно создается катушкой передатчика и после столкновения с предметом, который проводит ток (а это большинство металлов), создаются вихревые токи, которые вносят искажение в ЭПМ катушки.

В тех случаях, когда предмет не является электропроводящим, однако обладает своим магнитным полем, создающиеся им помехи будут также уловлены за счет экранирования.

После этого изменения электромагнитного поля поступают непосредственно на блок управления, который для оповещения о находке человека издает специальный звуковой сигнал, а в более дорогих моделях выводит данные на дисплей.

Стоит разобрать, как происходит создание подобных устройств по примеру металлоискателя типа «Пират».

Металлоискатель «Пират»

Делаем печатную плату своими руками

Сначала необходимо создать печатную плату, где в дальнейшем будут находиться все узлы металлоискателя. Лучше всего подходит метод лазерно-утюжной технологии или просто ЛУТ.

Для этого будет необходимо выполнить этапы изготовления в следующей последовательности:

В начале необходимо, используя исключительно лазерный принтер, напечатать соответствующую схему, созданную через программу Sprint-Layout. Лучше всего использовать для этого фотобумагу маленькой плотности.
Проводим подготовку заготовки из текстолита, сначала ошкуриваем, после чего проводим очистку раствором. Она должна иметь размеры 84х31.
Теперь на заготовку сверху кладем фотобумагу со схемой лицевой стороной, на которой она была напечатана. Накрываем листом А4 и начинаем проглаживать горячим утюгом, для того, чтобы перенести на текстолит схему разметки.
После закрепления схемы из тонера помещаем все это в воду, где аккуратно пальцами убираем бумагу.
Далее при наличии размазанных участков исправляем их с помощью обычной иголки.
Теперь плату нужно положить на несколько часов в раствор медного купороса (можно также хлорного железа).
Тонер удаляется без проблемы любым растворителем, например, ацетоном.
Сверлим отверстия для размещения в дальнейшем конструктивных элементов (сверло должно быть очень тонким).
Последний этап заключается в луде дорожек платы. Для этого на поверхность намазывается специальный раствор «ЛТИ-120», который нужно размазать припой паяльника.

Установка элементов на плату

Данный этап создания металлоискателя заключается в монтаже всех элементов на созданную плату:

Главной микросхемой является отечественная КР1006ВИ1 или её иностранный аналог NE555. Учтите, до монтажа под ней нужно запаять перемычку.
Дальше устанавливается двухканальный усилитель К157УД2. Его можно купить или взять из советских магнитофонов.
После этого монтируют 2 SMD-конденсатора, а также один резистор типа МЛТ С2-23.
Теперь нужно произвести пайку двух транзисторов. Один должен быть NPN-структуры, а другой PNP. Желательно использовать ВС557 и ВС547. Однако подойдут и аналоги. В качестве полевого транзистора рекомендуется брать IRF-740 или иные варианты, имеющие схожие характеристики.
Последними устанавливаются конденсаторы. Их стоит брать с минимальным показателем ТКЕ, что увеличит термостабильность всей конструкции.

Примите к сведению: тяжелее всего будет достать из этой схемы усилитель К157УД2. Причина в том, что это уже старая микросхема. Именно поэтому можно попробовать найти аналогичные современные варианты со схожими параметрами.

Создание самодельной катушки производится на оправе диаметром в 20 см. Общее количество витков должно составлять примерно 25 шт. Данный показатель исходит из того, что используется проволока ПЭВ, которая имеет диаметр в 0,5 мм.

Однако есть определенная особенность. Общее количество витков можно изменить в большую или меньшую сторону. Чтобы найти наиболее оптимальный вариант, нужно взяв монетку проверить, в каком случае будет самое большое расстояние её «улавливания».

Иные элементы

Сигнальный динамик можно использовать, взятый от портативного радио. Важно, чтобы он имел сопротивление 8 Ом (возможно использование китайских вариантов).

Для проведения настройки понадобятся две разные по мощности модели потенциометра: первый на 10 кОм, а второй уже на 100 кОм. Для минимизации влияния помех (исключить их полностью буде тяжело), рекомендуется использовать экранированный провод, который будет соединять схему и катушку. Источник питания металлоискателя должен составлять минимум 12 В.

Когда вся конструкция будет проверена на работоспособность, необходимо сделать каркас для будущего металлоискателя. Однако здесь можно дать лишь некоторые рекомендации, ведь каждый будет его создавать из имеющихся под руками предметов:

чтобы сделать штангу удобней, стоит приобрести метров 5 обычной трубы из ПВХ (которые применяются в водопроводе), а также несколько перемычек. На её верхнем конце стоит установить специальную подставку для рук, чтобы более удобно было держать. Для платы можно найти любую коробку соответствующего размера, которую нужно закрепить на штанге;
чтобы запитать систему, можно использовать аккумулятор от обычного шуруповерта. Его преимущества заключается в малом весе и большой емкости;
при создании корпуса и конструкции учтите, что в них не должно присутствовать никаких лишних металлических элементов. Причина в том, что они значительным образом искажают получаемое электромагнитное поле будущего прибора.

Проверка металлоискателя

Прежде всего, необходимо настроить чувствительность, используя потенциометры. Порогом будет равномерное, при этом не очень частое, потрескивание.

Так, пятирублёвую монету он должен будет «находить» с расстояния приблизительно 30 см, а вот если монета имеет размеры как советский рубль, то уже где-то с 40 см. Металл больших и объемных размеров он «увидит» с расстояния более метра.

Такой прибор не сможет искать на значительной глубине мелкие предметы. К тому же он не будет способен различать размеры и тип найденного металла. Именно поэтому, занимаясь поиском монет, можно будет натыкаться и на обычные гвозди.

Такая модель самодельного металлоискателя подойдет для людей, которые только начинают осваивать азы кладоискания или не имеют нужных средств для приобретения дорогостоящего прибора.

Их этого видео Вы узнаете, как сделать самодельный металлоискатель:

Вот это и удерживает человека от приобретения металлоискателей, которые стоят приличных денег, но не дают гарантии того, будет что либо найдено или нет.

А с другой стороны, если бы такой прибор достался практически даром, то не обязательно ходить по лесам в поисках мифических сокровищ. Даже на приусадебном участке возможно выкопать несколько метров трубы или брошенного кабеля, который при сдаче его в пункт приема может принести деньги. А ведь они, как известно, лишними не бывают.

В таком случае необходимо разобраться, возможно ли сделать металлоискатель из радиоприемника или дисков своими руками без применения микросхем, насколько сложен этот процесс и требует ли он каких либо определенных знаний, сложны ли схемы простых металлоискателей, что для этого потребуется, и каков алгоритм подобной работы.

Что представляет собой металлоискатель

Подобный прибор, самодельный или сделанный на заводе, предназначен для поиска любого металла под слоем грунта, независимо, будут ли это куски железа, меди или что-то еще более ценное. Используют такие устройства не только золотоискатели, но и различные археологические группы, патриотические сообщества (в поисках останков и предметов, оставшихся в земле после второй мировой войны) и даже саперы при разминировании территорий.

Формы, как и схемы металлоискателей, бывают разными. Это может быть диск, закрепленный на рукоятке, а может быть и некое подобие микрофона. Суть данного прибора от этого не меняется - при обнаружении на небольшой глубине любого металлического предмета он издает определенный звук при помощи встроенного в него зуммера, сигнализируя о находке.

Работают подобные устройства на основании физического закона, по которому действует электромагнитная индукция. Составными его частями являются передатчик, который, принимая сигнал, отправляет его на оповещающее устройство (звуковое или визуальное), самого приемника сигнала и зуммера либо экрана. Электромагнитные колебания отправляются к поверхности и отражаются. Если передаваемый сигнал возвращается неизмененным, в цепи ничего не происходит, но при условии, что в область прохождения сигнала попадает любой металл, возвращенная волна получается искаженной и это фиксируется передатчиком, который и подает звуковое или визуальное оповещение.

Рабочие частоты

Металлоискатель связывает в себе сложные параметры, порой взаимоисключающие друг друга. К примеру, если понизить частоту, вырабатываемую генератором, можно добиться большей глубины поиска, но при этом увеличится потребление энергии, а также снизится показатель чувствительности, а также и мобильности по причине увеличения катушки. Но в основном все параметры, так или иначе, имеют привязку к показателям частоты генератора, а потому подобные устройства классифицируют именно по параметру диапазонов рабочих частот.

СНЧ

Схема простого металлоискателя, предусматривающего работу в диапазоне примерно от 100 до 500-600 Герц, называется сверхнизкочастотной. Подобные устройства являются любительскими, мощностью не более сотни ватт. Подобные приборы являются слабыми и без применения компьютерной обработки сигнал распознать практически невозможно.

НЧ

Следующий класс металлоискателей - низкочастотные. Немного мощнее предыдущих, схема проста, имеют устойчивость к помехам, но чувствительность, все же, достаточно мала. При потреблении энергии более 10 Ватт глубина возможного поиска составит около 5 метров. Неудобство их также в том, что, помимо металла, они реагируют и на крупные фрагменты камня или бетона. Наилучший сигнал обнаруживается на черные металлы, а потому подобный металлоискатель также называют магнитодетектором. Имеют низкую чувствительность к свойствам почвы.

ПЧ

Еще одна классификация - металлодетекторы повышенных частот - в несколько десятков килогерц. Они обладают менее хорошей помехоустойчивостью, по сравнению с НЧ. Удобны при исполнении с использованием импульсного режима, о котором будет рассказано чуть позже. Недостаток подобных приборов в том, что при повышенной минерализации или в болотистой местности они совсем перестают принимать измененный сигнал, вследствие чего не «видят» металлов.

ВЧ

Самый мощный металлоискатель, подходящий для поиска драгоценных металлов, но на небольшой глубине. Неплохо подходит для нахождения золотых изделий, потерянных отдыхающими в песке на пляжах. Глубина проникновения сигнала в грунт - не более 80–90 см. Результаты работы зависят от мощности катушки передатчика, работают с результатом только по сухому немагнитному грунту, к которому и относится песок.

Импульсники

Подобные металлоискатели - это лучшее оборудование из линейки. Они стоят отдельно от других подобных устройств. Дело в том, что поступление тока на катушку у них происходит в импульсном режиме. Есть возможность задать частоты подачи импульса в низких диапазонах, а длительность, определяющую область спектрального состава - в повышенных или высоких частотах. Таким образом, получается металлоискатель, объединяющий наилучшие качества всех категорий детекторов, либо прибор, который можно перенастроить, в зависимости от требуемых параметров.

Как сделать металлоискатель своими руками?

Исходя из того, что стоимость подобных детекторов очень высока, имеет смысл разобраться с возможностью сделать простой металлоискатель своими руками в домашних условиях. Самоделки, практически не требуют никаких затрат, кроме, конечно, небольшого количества времени.

Так как схема металлоискателя достаточно проста, для работы понадобится наличие двух дисков (CD и DVD), наушников, обычного калькулятора, элемента питания на 9 вольт («крона»), изоленты и клея, а собираете вы ее практически «на коленке».

Итак, подробная инструкция по сборке металлоискателя своими руками.

Чтобы собрать металлоискатель из дисков, нужно придерживаться следующего алгоритма действий:

Штекер наушников не потребуется, а потому он срезается, а провода зачищаются на длину около 1 см.
Каждый зачищенный провод делится на две равные части, одна из которых пойдет к зеркальной части диска, а вторая к питающему элементу.
При условии, что зеркальная поверхность дисков находится с двух сторон, при помощи клея одна из частей провода крепится на нее по отдельности. Если же диски односторонние - то по тут все проще. Контактной является пишущая сторона.
Изолентой крепятся провода на самих CD и DVD дисках.
Калькулятор во включенном состоянии крепится той же изолентой между дисками, а на поверхности DVD закрепляется элемент питания.

На этом работа окончена и металлоискатель из подручных средств готов. Как можно убедиться, процесс это совершенно несложный и незатратный, как в финансовом плане, так и по времени.

Конечно, если делать металлоискатель, схемы которого настолько просты, то его характеристики не сравнятся с профессиональными устройствами, но элементарные конструкции в грунте с его помощью можно найти.

Если же требуется более устройство, мощнее, чем простейший металлоискатель, его можно сделать из старого радиоприемника.

Металлоискатель из радио

Этим способом можно изготовить детектор, который будет мощнее простого металлоискателя. Для этого понадобится наличие пустой коробки от диска, калькулятора, радиоприемника с АМ частотой, двухстороннего скотча и изоленты.

С внутренней стороны коробки от диска на двухсторонний скотч клеится радио, а на другую - калькулятор во включенном состоянии. На приемнике выставляется самая высокая частота в АМ диапазоне, либо ближайшая к ней, на которой кроме шума никаких посторонних звуков нет.

К полученной конструкции можно прикрепить любую палку от швабры. После этого остается только настроить детектор. Для этого нужно раздвигать или сдвигать створки коробки до появления резкого звука. После, раздвижением створок находится тот же, слабозаметный звук и коробка фиксируется в этом положении. После проделанной работы при приближении к металлу будет раздаваться тот же звук, но в более резком звуковом диапазоне.

Конечно, хороший металлоискатель своими руками не собрать, но приемлемый - вполне возможно.

Нужен или нет

Конечно, если человек не занимается профессионально раскопками, подобное устройство приобретать нет смысла - это просто выбрасывание на ветер немалой суммы. Но для домашнего пользования можно собрать простой металлоискатель. Конечно, сокровища, закопанные в недрах земли, он найти не поможет, но определить расположение металлического каркаса за стеной из ГКЛ или расположение скрытой проводки в бетонных перекрытиях домов, простой металлоискатель своими руками или из радиоприемника вполне способен, что уже немаловажно. Ну а сделать металлоискатель в домашних условиях без применения микросхем при помощи телефона (описание работы идентично сборке металлоискателя своими руками из дисков или радио, но вместо калькулятора используется телефон) не сложно.

Предназначение металлоискателя, или, как его еще называют, металлодетектора, - это поиск металлических изделий с помощью электрических или магнитных свойств, которые отличают их от окружающей среды. Проще говоря, при помощи металлодетектора можно найти металл даже в земле. Однако этой средой его возможности не ограничиваются, так как его применяют и в воде. Данным приспособлением пользуются службы охраны, криминальная служба, военные, геологи и рабочие многих других специальностей. Но подробная инструкция по сборке металлоискателя своими руками может пригодиться также и для применения устройства в домашнем хозяйстве.

Область применения прибора

Для тех, кто потерял кольцо или ключи и знает их примерное местоположение, металлоискатель станет настоящим спасением. Сделать самодельный металлоискатель не так уж и сложно , особенно если есть схема самодельного металлоискателя и подробное описание сборки. Чаще всего сборкой занимаются любители радиомеханики, кладоискатели, краеведы и военно-исторические объединения. Устройство дает возможность найти монету в верхнем слое грунта или большие металлические детали на внушительной глубине до 1,5 метра.

Такими свойствами обладают и самодельные устройства, но при помощи опытного радиомеханика можно собрать прибор и помощнее. Немало людей используют металлодетектор в коммерческих целях: при обнаружении разных деталей сдают их в металлолом, зарабатывая определенную сумму. Находки могут быть и более важные, к примеру, старинные вещи или настоящие клады в виде сундуков с сокровищами.

Заключается в использовании электромагнитной технологии. Катушкой создается электромагнитное поле, которое взаимодействует с токопроводящими предметами в результате этого создается вихревой ток, искажающий сигнал катушки. Даже при отсутствии токопроводимости, предмет может иметь свое магнитное поле, которое также будет создавать помехи, тем самым указывая на местонахождение предмета.

После поступления помех изменяется электромагнитный импульс, который поступает прямо на блок управления, издающий при этом звуковые сигналы или показывая данные на дисплее, свидетельствующие о находке. Устройства разделяются на множество групп и имеют огромное количество названий и классифицируются все они по множеству параметров.

Разновидности детекторов

Общие характеристики приборов:

Дискриминация является составным параметром, так как сигнальных выходов, скорее всего, 1 или 2, а определений по свойству и расположению предмета несколько. Однако, по реакции прибора, учитывая приближение к объекту, выделяются сигналы:

Пространственный - можно определить расположение объекта в месте поиска и глубину расположения.
Геометрический - возможность образного формирования длины и ширины находки.
Качественный - возможность предполагать о структуре находки.

Рабочие параметры

Все параметры чувствительности связаны с частотой генератора. Поэтому изначально металлоискатели классифицируют в зависимости от рабочей частоты:

Метод поиска металлических изделий

Существует больше 10 методов поиска, однако методы с оцифровкой сигналов и обработкой через компьютер относятся к профессиональному оборудованию. Схемы металлоискателей своими руками чаще всего изготавливают с учетом следующих методов поиска:

Параметрический.
Приемопередающий.
Накопление фазы.
Биение.

Без приемной катушки

Параметрические устройства не имеют ни приемной катушки, ни приемника. Детекция происходит благодаря влиянию предмета на индуктивную катушку генератора. В зависимости от добротности катушки будет меняться частота и амплитуда колебаний, что может фиксироваться по-разному, к примеру:

Измеряется частота и амплитуда.
Измеряется ток генератора.
Измерение напряжения петли ФАПЧ (фазовая автоподстройка частоты).

В большинстве случаев такие приборы применяют в качестве магнитодетекторов. Имеют плохую чувствительность, но дешевые и помехоустойчивые, а использование требует определенного навыка.

Со встроенным передатчиком

Приборы с приемником и передатчиком очень эффективны, но имеют сложное схемотехническое строение и для них нужны качественные катушки. Устройства с одной катушкой называются индукционными.

Щелчки после приближения к предмету

В металлоискателях с накоплением фазы могут быть с одной катушкой импульсного типа или с двумя генераторами. В устройстве с одной катушкой, при прохождении импульсов увеличивается сдвиг фазы и при достижении определенного уровня срабатывает дискриминатор и в наушники подается сигнал по типу щелчка. Чем ближе предмет, тем чаще повторяются щелчки.

Двухкатушечный металлоискател ь по схемотехнике проще импульсного, но и слабее по чувствительности, проницание тоже меньше до 2 раз.

Металлоискатели на биении

Устройства собираются с 2 генераторами, опорным и рабочим. Рабочий генератор настраивается на нулевое значение биения и в зависимости от звукового тона можно судить о месте расположения объекта, его размере и свойствах.

Сборка металлоискателя своими руками

Существует мнение, что фирменные образцы металлоискателей по многим параметрам превосходят самодельные устройства. Однако факты говорят обратное: если прибор правильно собрать, то самоделка может оказаться не только дешевле заводской конструкции, но и лучше. Многими кладоискателями приобретаются самые дешевые типы устройства, а в дальнейшем они либо самостоятельно собирают металлоискатель, либо покупают кастомный вариант.

Новичку или человеку, который плохо разбирается в электронике, может показаться сложной специальная терминология, формулы и схемы. Но при подробном разборе всей информации, становится ясно, что имея хотя бы средний уровень знаний, можно разобраться как сделать самодельный металлоискатель.

Самостоятельное изготовление печатной платы

Для дальнейшего размещения деталей металлоискателя нужна печатная плата. Для этого лучше всего использовать метод ЛУТ - лазерно-утюжная технология.

Изготовление происходит поэтапно в такой последовательности:

На последнем этапе проводится лужение дорожек. Паяльником размазывается раствор ЛТИ-120.

Монтаж радиодеталей на плату

На этом этапе сборки металлоискателя в подготовленную плату устанавливаются все элементы:

В данном случае используется старая схема, но можно найти и спаять похожий, современный вариант, так как усилитель К157УД2 в настоящее время найти непросто.

Изготовление катушки устройства

Самодельную катушку наматывают на жесткой оправе с радиусом 100 мм. Нужно намотать примерно 25 витков . Такой показатель является приемлемым в случае использования проволки ПЭВ с диаметром около 0,5 мм, но также можно использовать и другой крепкий материал.

Для выбора оптимального количества витков можно провести эксперимент, проверив устройство на улавливание монетки.

Каркас и дополнительные элементы

В качестве сигнального динамика может использоваться деталь из переносного приемника с сопротивлением Ом. Допускается применение китайских аналогов с таким же сопротивлением.

Для нормальной работы металлоискателя, нужно настроить чувствительность . Порог определяется при достижении равномерного, но не очень сильного потрескивания. Для этого используют два потенциометра с разной мощностью. Понадобится один с мощностью 10 кОм, а другой - 100 кОм. Для увеличения помехоустойчивости рекомендовано применять экранированный кабель для соединения катушки со схемой. Источником питания могут выступать аккумуляторные батареи. Минимальное напряжение должно составлять 12 В. Для устойчивости электросхемы на выходе устанавливается стабилизатор напряжения типа L7812.

После изготовления конструкции и проверки работоспособности нужно сделать корпус переносного устройства. Каждый любитель может создавать каркас по своему усмотрению из подручных предметов, но внимание нужно обратить на следующие рекомендации:

Для удобства и лучшей устойчивости штангу можно усилить, купив для этого несколько метров водопроводной ПВХ трубы и несколько перемычек для соединения. На верхней части желательно сделать подставку для рук. Идеальным вариантом будет изготовление подлокотника. В таком случае оператору будет легче пользоваться металлоискателем.
Плату нужно поместить в защищенную коробку, соответствующую ее размеру, и закрепить на корпусе.
В качестве питания используется аккумулятор от шуруповерта, который имеет небольшой вес и достаточную емкость. С учетом параметров может использоваться какой-нибудь другой вариант.
При создании корпуса и всей конструкции нужно учитывать то, что присутствие посторонних металлических элементов будет сильно искажать сигнал магнитного поля металлоискателя и его эффективность будет нарушена.

Эффективность устройства

Прибор, изготовленный по такой схеме , не будет эффективным при поиске мелких предметов на большой глубине, но некоторые советские монеты можно найти на глубине около 30−40 см, а крупный размер металлических деталей детектор чувствует на расстоянии около 1 метра и больше.

Такой самодельный вариант металлоискателя подойдет людям, осваивающим основы поиска или не имеющим возможности пользоваться дорогостоящей моделью. Специалистам или опытным кладоискателям эффективности прибора может быть недостаточно.

Мечта найти клад всё чаще заменяется в наше время более реалистичной программой поиска драгоценных металлов в природной или искусственной среде.

В современных условиях очень важно найти и извлечь ценные материалы , оказавшиеся среди отходов , или в другой неконтролируемой среде.

Аппаратура – важный компонент технологии такого поиска.

Поиск и извлечение золота и ценных металлов из отходов, мусора, в природной обстановке – часть стратегии рециклинга, технологии эффективной переработки использованных материалов, в том числе .

Занятие их поиском в земле или в массе промышленных и других отходов не только требует применения аппаратуры, но и стимулирует её совершенствование. Создаются приборы разного уровня и специализации . Есть интерес к такой аппаратуре у любителей и энтузиастов поиска ценных металлов.

Металлоискатель – самый главный инструмент ручного поиска металлов в хаотичной природной или искусственной среде.

С помощью такого прибора можно искать не только , но и , серебро, другие драгоценные металлы.

Принцип устройства любого металлоискателя основан на электромагнитных эффектах .

Вот как работает типичная технология поиска металла:

Прибор создаёт электромагнитное поле .
Металлический объект , скрытно расположенный в инородной среде, оказывает воздействие на такое поле, когда попадает в сферу его влияния .
Прибор улавливает воздействие объекта на электромагнитное поле и сигнализирует об этом .

Большее количество моделей металлоискателей работают именно на таком принципе.

Технические различия такой аппаратуры позволяют получить более полную информацию о факте обнаружения металлического объекта, например:

оценить массу находки;
получить данные о форме, размерах и конфигурации объекта;
уточнить место расположения, в том числе – по глубине.

В Сети есть множество информации о металлоискателях разной сложности и конструкции. Там же можно освежить в памяти теорию электромагнитного поля , изучаемую в школе.

Самые простые , примитивные металлоискатели (обычно это самодельные конструкции для поиска золота, серебра и других металлов энтузиастов-любителей) собирают из готовых устройств и изделий, работающих с использованием электромагнитных эффектов.

Многие знакомы с примитивной, но вполне работоспособной схемой металлоискателя, в котором электромагнитное поле создаёт импульсный элемент обычного калькулятора.

Реакцию создаваемого поля на обнаруженные металлические объекты улавливает самый простой бытовой радиоприёмник . Сигнал о такой находке — звуковой, достаточно отчётливый и понятный.

Более сложные любительские и профессиональные устройства поиска металлов сохраняют логическую основу технологии в виде трёх компонентов :

генератора электромагнитного поля;
датчика изменений этого поля;
аппаратуры оценки обнаруженных аномалий, сигнализирующей об этом.

Устройства разного уровня сложности и функционального потенциала могут быть условно разделены на группы. Классификация на основе профессионализма и специализации пользователей – одна из общепризнанных:

любительская аппаратура, собранная собственноручно и используемая в качестве инструмента хобби или новичками в деле поиска металлов;
полупрофессиональная аппаратура, необходимая увлечённым любителям и фанатикам;
профессиональные металлоискатели для постоянно работающих в этой сфере;
специальные аппараты для мастеров поиска металла в сложных условиях – на глубине, под водой, с выделением драгоценных металлов.

Распространение аппаратуры поиска таково, что многие устройства этого типа можно приобрести в магазинах садового и дачного инвентаря .

Аппарат для поиска и обнаружения металла нужен не только в деле рециклинга, в поиске артефактов и кладов. Многочисленные системы безопасности, всем известные рамки – одна из версий технологии поиска металла. Настройки этих рамок ориентированы на поиск оружия и аналогичных опасных предметов.

Катушка

Очень важный узел аппаратуры поиска металлов – катушка или рамка . Это чаще всего обмотка специальной конфигурации, задача которой сформировать электромагнитное поле и уловить его реакцию на обнаружение инородного для среды поиска металлического тела.

В большинстве конструкций катушку располагают на длинной штанге – ручке для её перемещения вблизи зоны поиска.

Для любительского изготовления катушек продаются каркасы наиболее востребованных типов. Проще всего сделать такое приобретение в интернет-магазине .

Многие любители изготавливают каркасы катушек самостоятельно . Это делается из соображений экономии средств или в надежде получить более качественный инструмент авторской конструкции.

Для этого используются подручные средства – пластмассовые изделия, фанера и даже заполнение монтажной строительной пеной собранной обмотки.

Оператор поиска или кладоискатель стремится найти наиболее эффективную технику работы с металлоискателем, выбирая нужные режимы работы электроники и правильные приёмы манипуляций катушкой.

Электронная схема

Логический элемент металлоискателя – электронная схема. Она выполняет много функций :

Первая задача этого компонента заключается в создании электромагнитного сигнала нужного формата , который при помощи катушки преобразуется в поле.
Вторая задача электронной схемы – анализ улавливаемых рамкой изменений поля , их обработка.
Третья задача – подача информирующего сигнала оператору – звуком, светом, показаниями индикаторов и приборов.

Лучше всего, если желающий собрать электронную схему самостоятельно владеет познаниями в радиолюбительском деле или в электронной технике. Такой мастер может не просто собрать нужную схему, но и изменить, улучшить конструкцию.

Многие электронные устройства достаточно просты, их сборку может выполнить даже новичок . Полученное устройство будет работоспособным без настройки, если сборщик в точности выполнил рекомендации разработчика такой схемы.

Как сделать «Пират» самостоятельно?

Одна из наиболее популярных моделей металлоискателей, рассчитанных на собственноручное любительское изготовление – «Пират».

Это название, содержащее сокращённые данные его устройства и сайта разработчиков, остроумно отражает романтику поиска драгоценных металлов.

Вот главные достоинства этой модели :

простота устройства и сборки;
невысокая стоимость деталей и материалов;
достаточные рабочие параметры;
признанное удобство для новичков.

Электронная схема этой модели не требует программирования. В «Пирате» используются доступные каждому детали , правильно собранная схема полностью работоспособна.

Конструкция и принцип работы

Конструктивная схема и компоновка металлоискателя «Пират» традиционна для аппаратуры такого рода. Она представляет собой штангу, на нижнем конце которой установлена катушка , а в верхней части – электронный блок с элементом питания .

Расположение электронного блока должно оставлять место для удобного удержания штанги рукой.

Некоторые мастера предпочитают, чтобы звуковой сигнал аппарата подавался не динамиком, а наушниками. В таком случае от электронного блока отходит кабель наушников.

Технология работы аппарата – импульсная . Это позволяет обеспечить очень хорошие для такого класса аппаратуры показатели чувствительности. Ниже представлена схема электронного блока на микросхемах.

Аналогичную схему можно собрать, использовав транзисторы вместо микросхем. Такая версия может потребовать дополнительных настроек, доступных только опытным радиомастерам. Вот почему транзисторная схема используется реже.

Материалы, детали и заготовки

Помимо подробно и точно указанных на принципиальной схеме электронного блока деталей, для сборки металлодетектора на золото и другие металлы потребуется приготовить некоторые материалы и заготовки:

готовая плата для сборки электронной схемы или фольгированный материал для её самостоятельного изготовления;
источник питания в виде любой комбинации аккумуляторов или батареек суммарным напряжением 12V;
эмаль-провод сечением 0,5 – 0,6 мм для изготовления катушки;
многожильный медный провод для соединений сечением не менее 0,75 кв.мм;
корпус для электронного блока — пластмассовая ёмкость подходящего размера;
достаточно прочная пластмассовая труба для штанги;
каркас для намотки катушки;
расходные материалы – припой, термоусадочный кембрик, изолента, винты и саморезы крепежа, клеи и герметики.

Печатную плату для сборки электронной схемы лучше всего делать по образцу разработок, представленных в интернете.

Ниже представлен один из таких образцов , пригодный для сборки электроники на микросхемах.

Изготовлением платы занимаются любители самодельной электроники, да и то не все. Большинство желающих создать металлоискатель самостоятельно предпочитают купить такую деталь.

Для сборки катушки потребуется оправа или каркас , не содержащий металлических элементов. Самодеятельный мастер может изготовить такой каркас из фанеры, пластмассы или подобрать похожий по параметрам из готовых пластмассовых изделий, например – посуды. Оправа может быть приобретена в готовом виде или сделана самостоятельно

Рекомендуемые параметры катушки – 25 витков эмаль-проводом диаметром 0,5мм по оправке диаметром 190-200мм. Увеличение диаметра на 30% приведёт к повышению чувствительности аппарата, при условии, что количество витков будет уменьшено до 20-21.

Пластмассовый каркас для катушки – одна из самых распространённых в продаже деталей металлоискателей.

Технология манипуляций катушкой такова, что этот весьма непрочный узел может пострадать от ударов о неровности земли, камни, острые предметы. Во избежание этого катушку на каркасе прикрывают снизу пластмассовой тарелкой . Такая тарелка не только защищает катушку, но и обеспечивает режим скольжения по высокой траве. Поиск становится более интенсивным.

Порядок сборки и дизайн

Для успешной сборки металлоискателя лучше всего придерживаться такого порядка действий :

изготовление печатной платы и сборка электронной схемы;
выбор подходящей по размеру пластмассовой ёмкости для неё и завершение сборки электронного блока;
изготовление катушки;
изготовление штанги удобной формы и крепление на неё электронного блока и катушки, выполнение соединений электронной схемы.

Хотя принципиального характера порядок сборки не имеет. Для тех, кто изготавливает аппарат для постоянной длительной работы в области поиска цветных металлов и последующего рециклинга (переработки ради повторного применения), важным фактором является удобство пользования .

В этом случае проработка формы штанги и компоновка основных элементов аппарата становится ключевым фактором. Таким образом, в создании аппарата появляется серьёзная дизайнерская фаза.

Лучше всего выполнять этот этап работы с помощью моделирования в натуральную величину . Такое моделирование можно произвести с использованием деревянных деталей подходящей формы, например:

черенка для лопаты;
фанерных кусков нужной формы;
обрезков из ;
временного крепежа из кусков проволоки, гвоздей и верёвок.

Убедившись, что скомпонованная модель аппарата будет достаточно функциональна и удобна, можно приступать к решающей сборке. Готовый аппарат , как правило, не требует настройки , он полностью готов к работе. Начать поиск металла можно, выбирая нужный уровень чувствительности и правильную тактику манипуляций катушкой.

Сборщики, которым нужно как можно быстрее собрать свой аппарат, могут воспользоваться готовыми наборами деталей .

Покупка такого комплекта позволяет значительно упростить изготовление «Пирата». Одно из предложений есть .

Пользователи металлоискателя «Пират», обладающие навыками в радиолюбительском деле, модифицируют конструкцию этого аппарата. Вот только несколько направлений таких усовершенствований :

Изготовление катушки с необычными параметрами – по размерам, из особенных материалов, например – кабеля типа «витая пара».
Устройство дополнительных функциональных систем , например – индикации степени разряда аккумулятора.
Изготовление моделей для подводной работы .
Дополнения электронной схемы, позволяющие различать металлы (создание функции дискриминации).

Простой, недорогой и надёжный металлоискатель «Пират» исправно работает в самых разных условиях.

Самодельный металлодетектор – плюсы и минусы

Дешевизна , базовое преимущество самостоятельного изготовления любых изделий, актуальна для металлоискателя. Вот какие ещё есть достоинства у самодельного аппарата:

наибольшее соответствие технологии поиска для новичков;
возможности создания аппарата полностью индивидуальной формы, дизайна и конфигурации;
удовольствие от самостоятельного изготовления эффективного, работоспособного прибора.

Как и любое устройство, изготовленное любительским образом, металлоискатель не лишён некоторых недостатков .

Вот какие особенности модели «Пират» отмечают пользователи:

энергичное потребление заряда аккумуляторов питания;
отсутствие дискриминации , то есть точной чувствительности на чёрные, цветные и драгоценные металлы;
ограниченная в сопоставлении с дорогостоящими моделями чувствительность .

Несмотря на недостатки, модель «Пират» очень популярна. Это объясняется простотой самодельного изготовления и высокой результативностью недорогого аппарата.

Занятые в области рециклинга специалисты считают, что возможности дискриминации металлоискателя не имеют большого значения. Все найденные металлы настолько ценны, что их переработка всегда оправдана. Ориентация на поиск золота требует не только аппаратуры, но и немалого опыта , сопутствующих знаний и, конечно же, удачи .

Видео по теме

В видео представлено подробное руководство по изготовлению и сбору металлоискателя «Пират» своими руками:

Заключение

Когда металлоискатель будет готов, можно начинать работу. Нужно отдать себе отчёт в том, что ни один самый совершенный аппарат не позволит находить только золотые скрытые объекты.

Металлоискатель поможет найти ценный металл, и весьма вероятно, что это будет золото. Лучше всего, если у будущего искателя металлов и золота будет реальное представление о технике поиска.

Многие особенности эксплуатации готовой аппаратуры очень важны для тех, кто разрабатывает и собирает собственные модели. Нужно заранее иметь представление о технологии работы с такой аппаратурой – именно это является основой её качественного дизайна.

Результативность поиска золота повышается с опытом. Вот наиболее важные элементы такого опыта :

правильный выбор конструкции металлоискателя и его качественное изготовление своими руками;
способность правильного выбора площадки поиска;
умение использовать потенциал металлоискателя полностью;
выбор правильной технологии поиска в разных условиях;
модернизация металлоискателя.

Правильно собранная и отлаженная аппаратура всегда поможет в поиске золота, и этот ценный металл обязательно найдется.

Вконтакте
